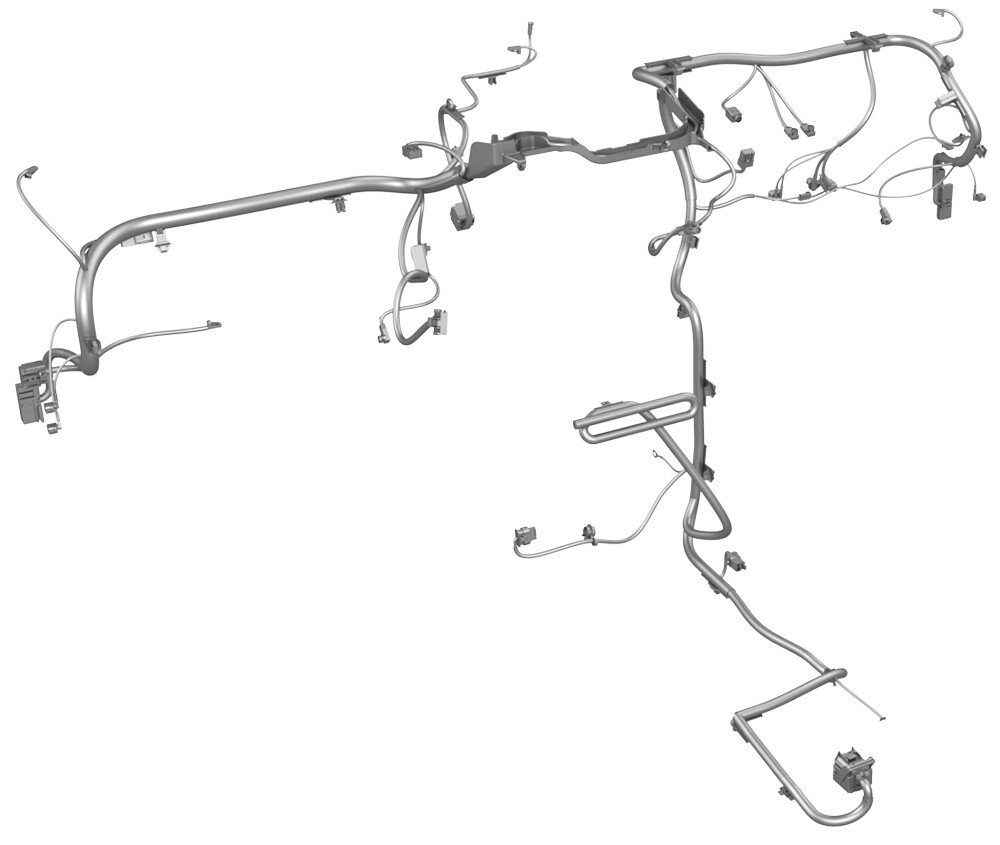

线束 - 仪表板(拆卸和更换)

校正代码 17100602 2.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开所有车门,降下所有车窗。
  2. 向前移动前排座椅并将座垫升高到最高位置。
  3. 拆卸中控台后下方面板。 请参阅面板 - 下后部 - 中控台(拆卸和更换)

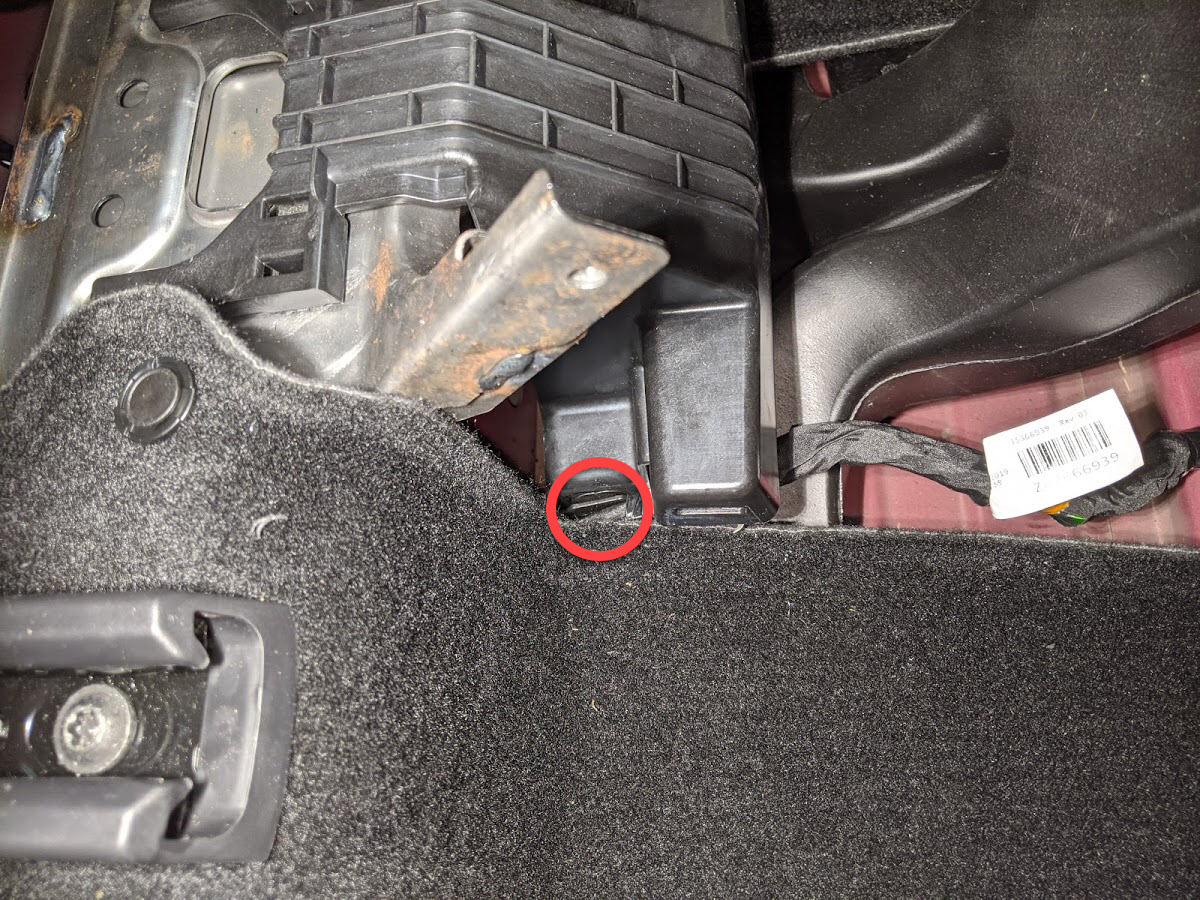

  4. 拆卸将中控台左后和右后侧固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)

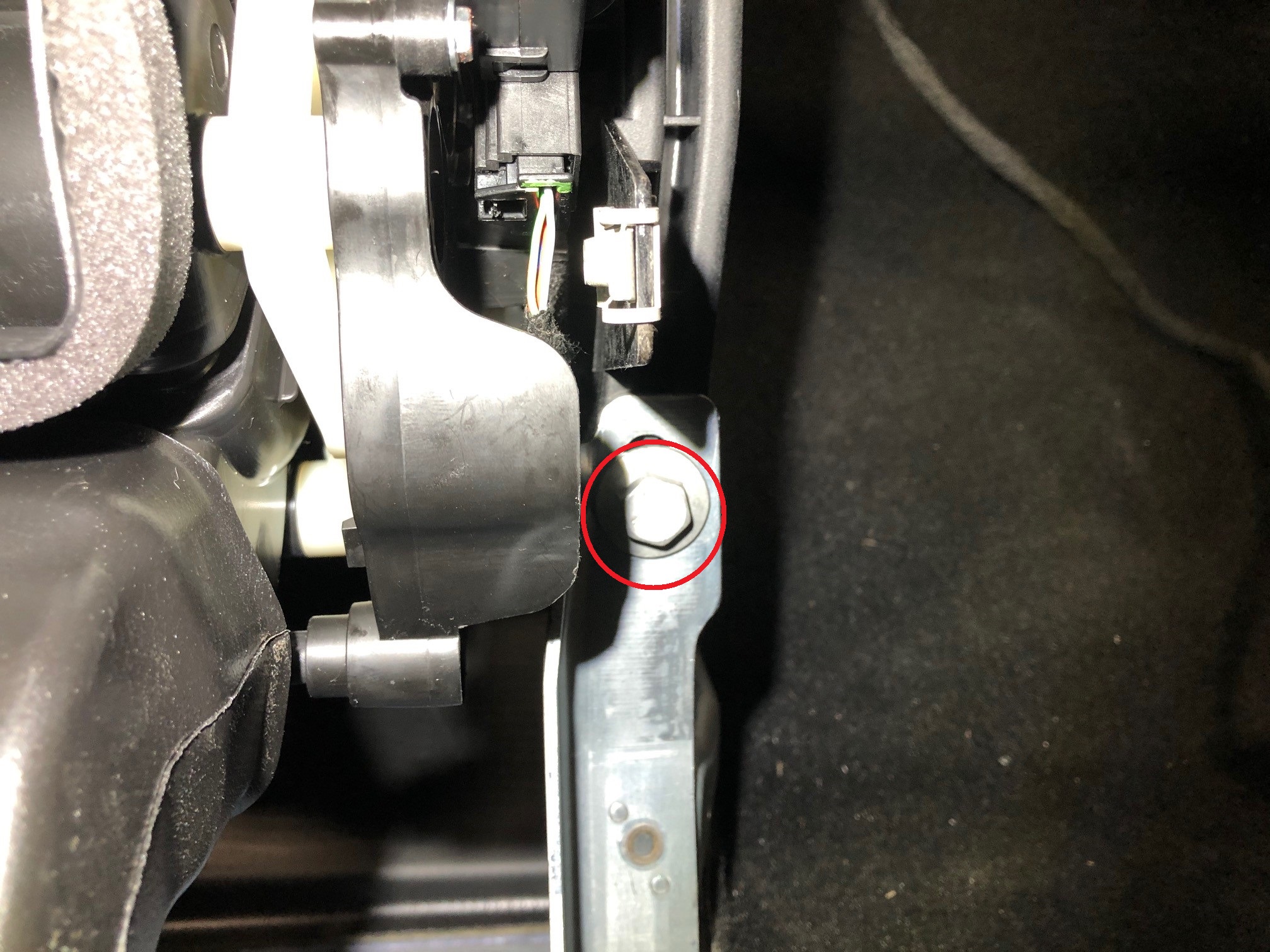

    图 1. 左侧如图所示;右侧类似
  5. 将副驾位座椅向后移动。
  6. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  7. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  9. 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - LH(拆卸和更换)
  10. 拆卸左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  11. 拆卸左侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH(拆卸和更换)
  12. 拆卸左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  13. 拆卸中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  14. 拆卸将中控台左前部固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  15. 拆卸驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)
  16. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)
    Informational PurposesAn informational icon, calling your attention
    如果是 HW 4.0 车辆,请直接跳过这一步。
  17. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH(拆卸和更换)
  18. 重复第9步至第14步,完成车辆右侧相关操作。
  19. 拆卸中控台。请参阅中控台(拆卸和安装)
  20. 拆卸副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)

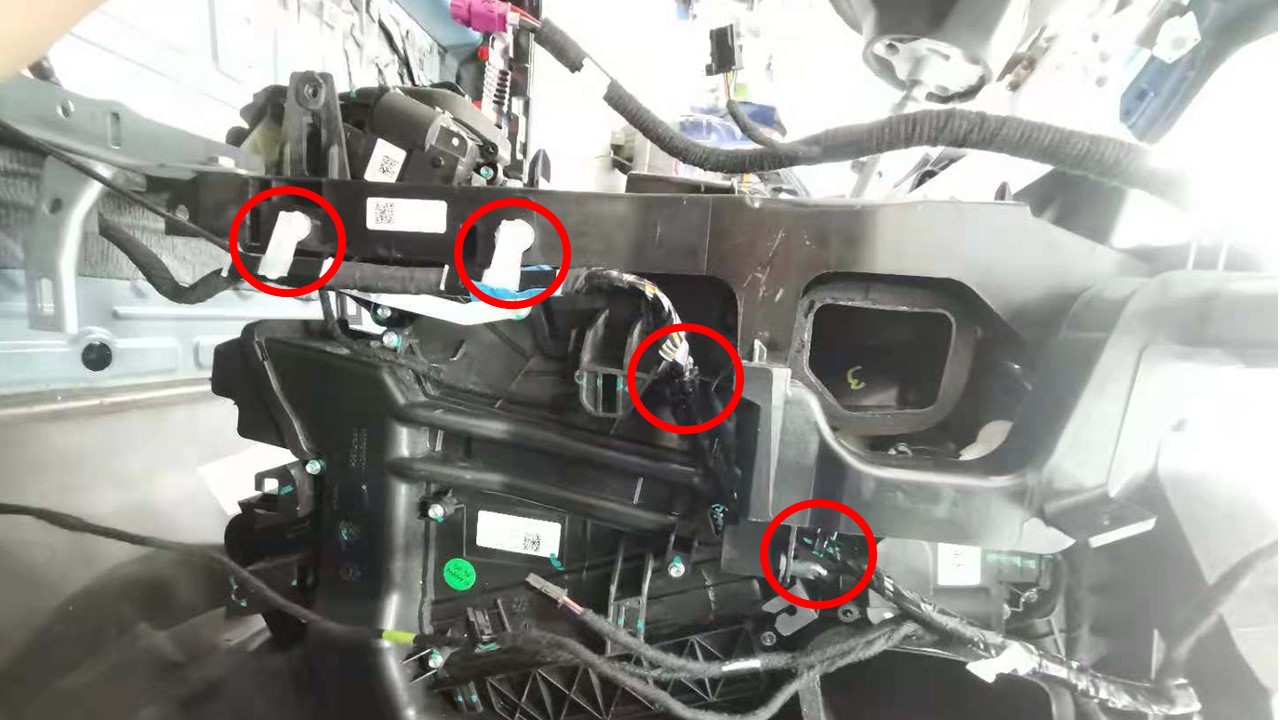

  21. 拆卸副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)
  22. 拆卸仪表板支架总成。请参阅仪表板支架(拆卸和安装)
    Informational PurposesAn informational icon, calling your attention
    从程序的第 15 步开始。
  23. 拆卸左侧气波管道。请参阅管道 - 气波 - LH(拆卸和更换)
  24. 拆卸将左侧地毯固定到车辆的卡子,然后向后折叠地毯。
  25. 松开连接器锁,然后断开 J10 前围板电气连接器与左侧车身控制器模块的连接。
    Informational PurposesAn informational icon, calling your attention
    使用遮蔽胶带将连接器标记为 “J10”,以避免在安装时连接错误的连接器。
  26. 断开 J11 暖通空调电气连接器与左侧车身控制器模块的连接。

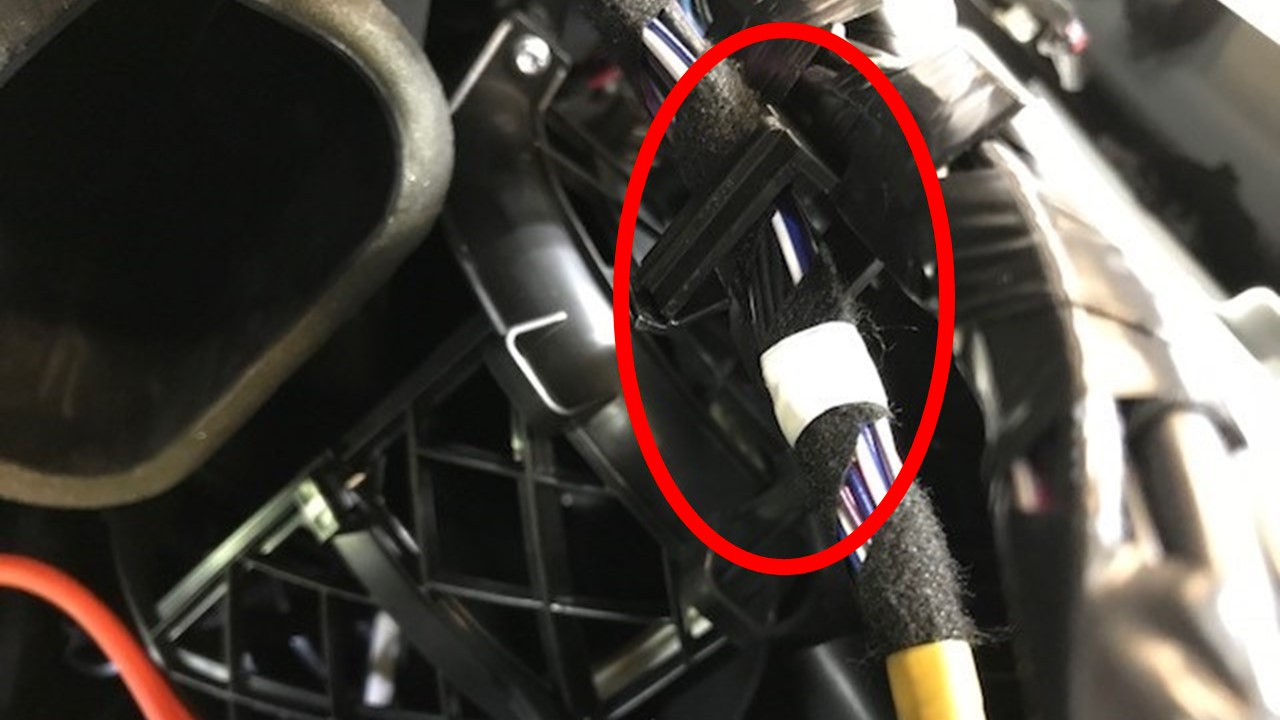

  27. 从仪表板上靠近左侧车身控制器模块的位置松开线束夹。

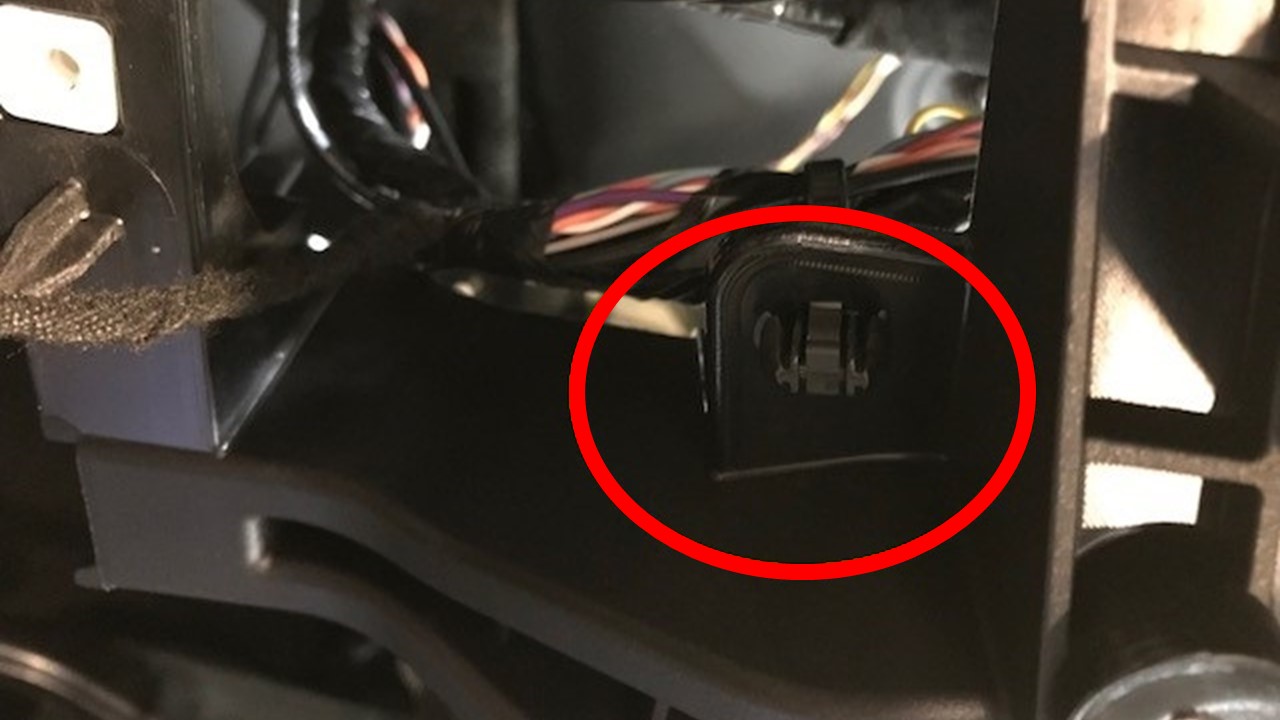

  28. 将电气连接器从电子转向柱上断开。

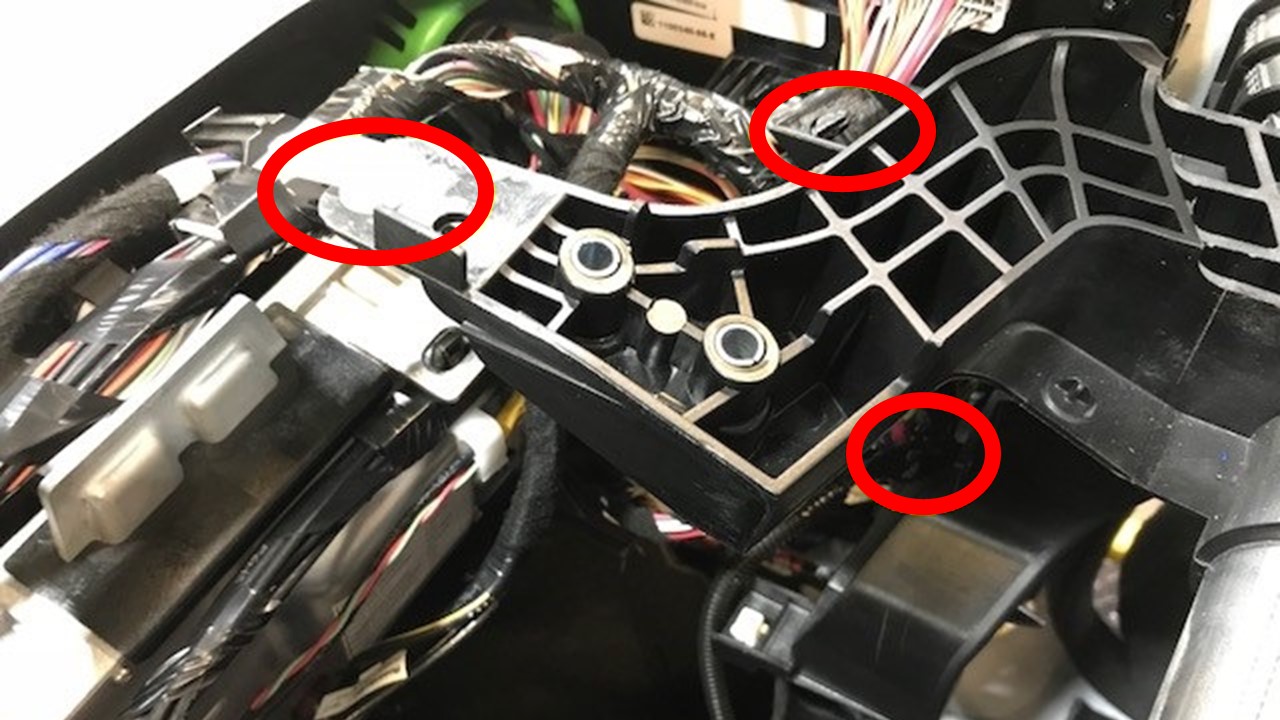

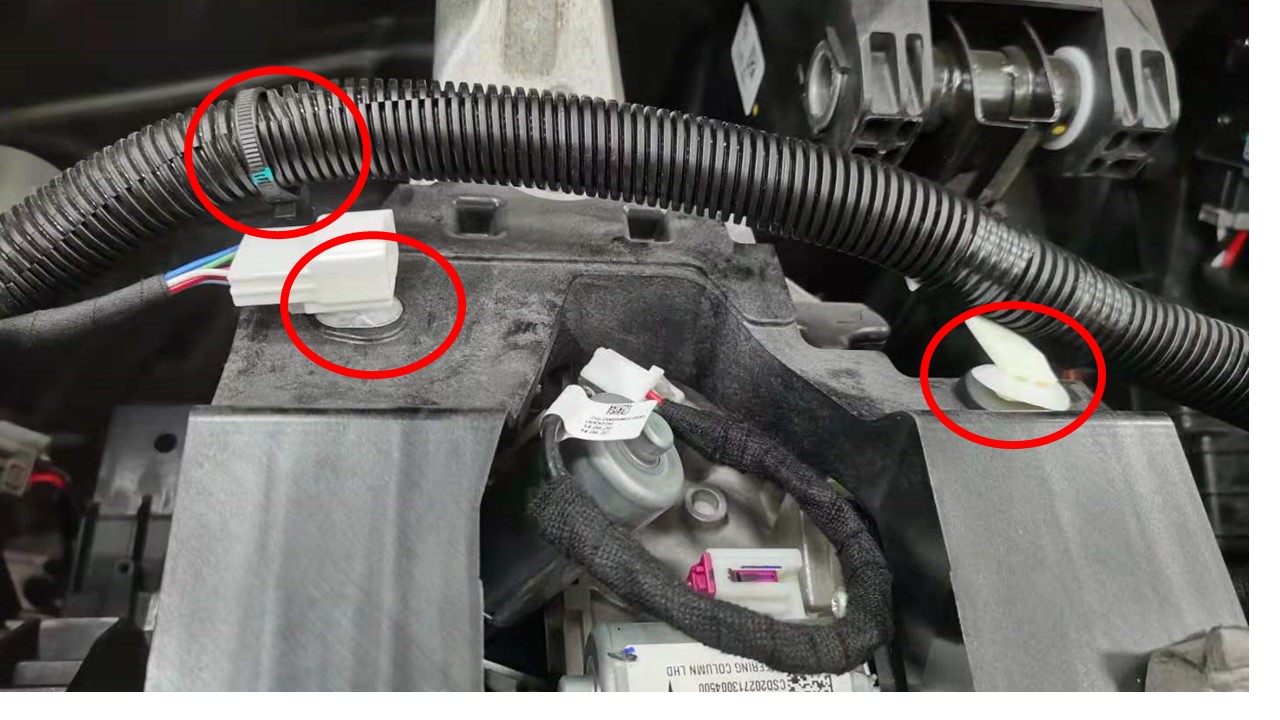

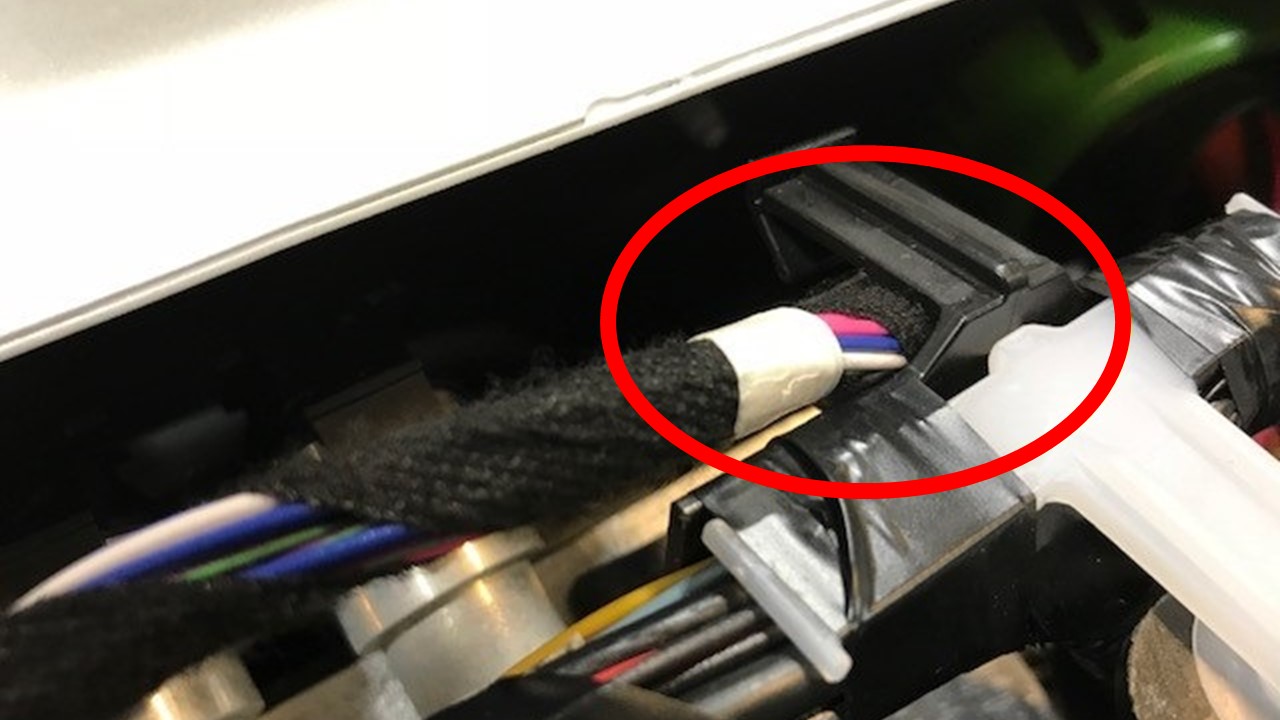

  29. 松开将线束固定到转向柱的夹子(4 个)。
  30. 松开将鼓风机电机线束固定到横梁的夹子(2 个)。
  31. 松开将线束固定到 HVAC 盒的夹子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    在中央扬声器和高频扬声器所在的 HVAC 盒顶部有一个额外的固定夹。
  32. 断开鼓风机电机电气连接器。
  33. 松开将中控台支架固定到车辆的卡子和锁片(4 个),然后将支架从车辆上拆下。

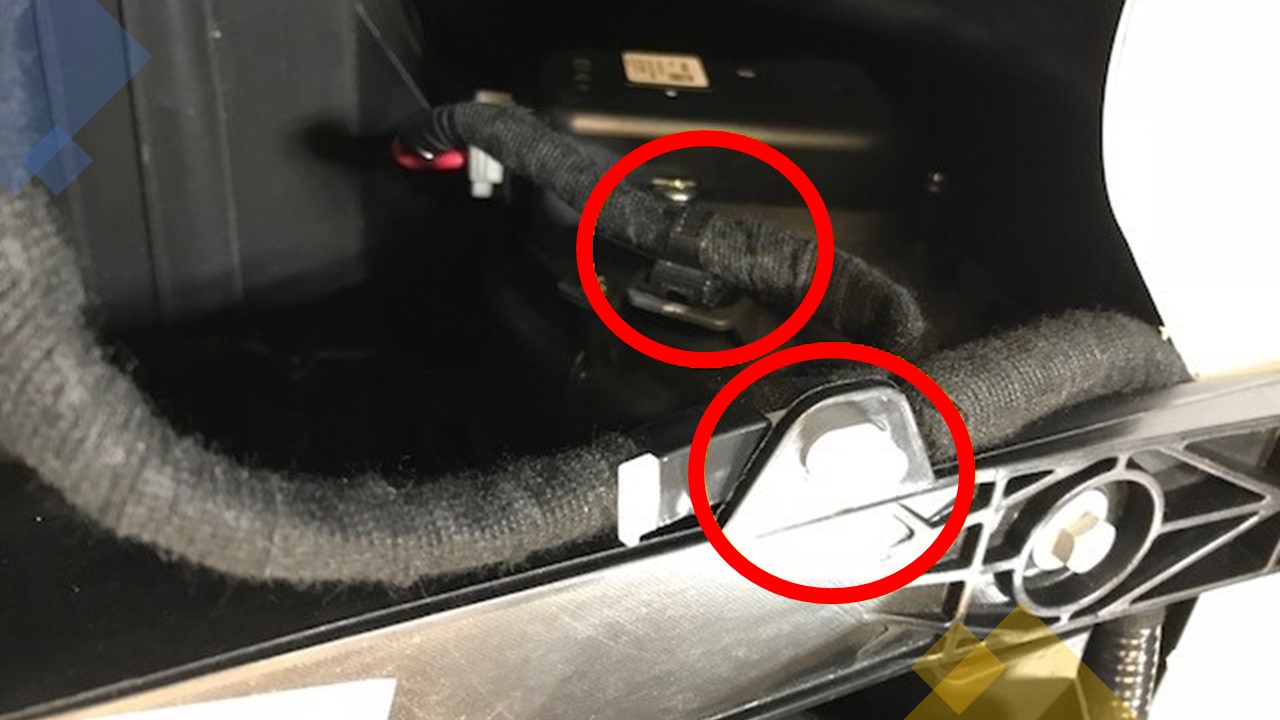

  34. 松开 RCM 旁的卡子。
  35. 断开 RCM 电气连接器。

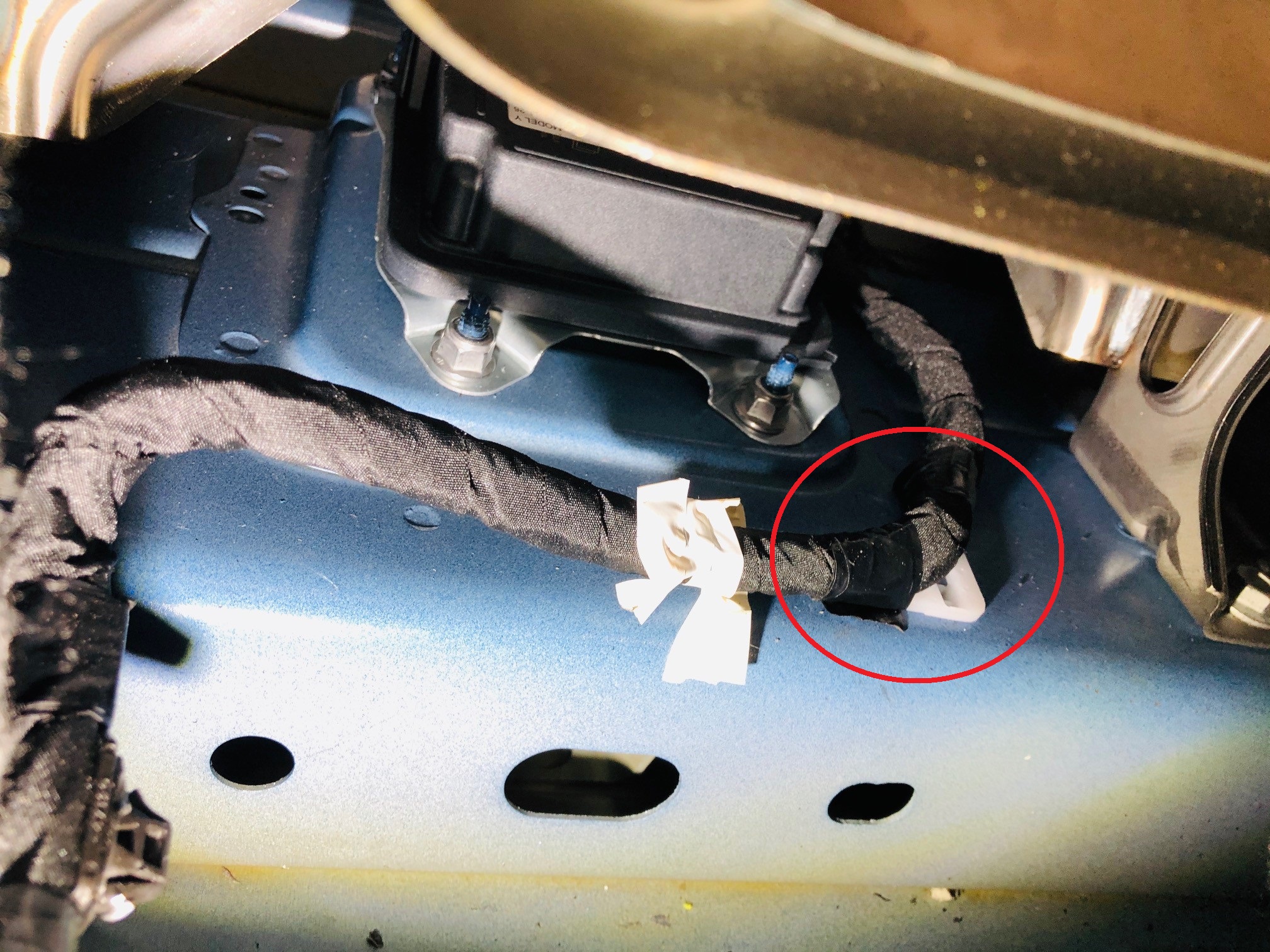

  36. 松开 RCM 旁的仪表板线束夹。

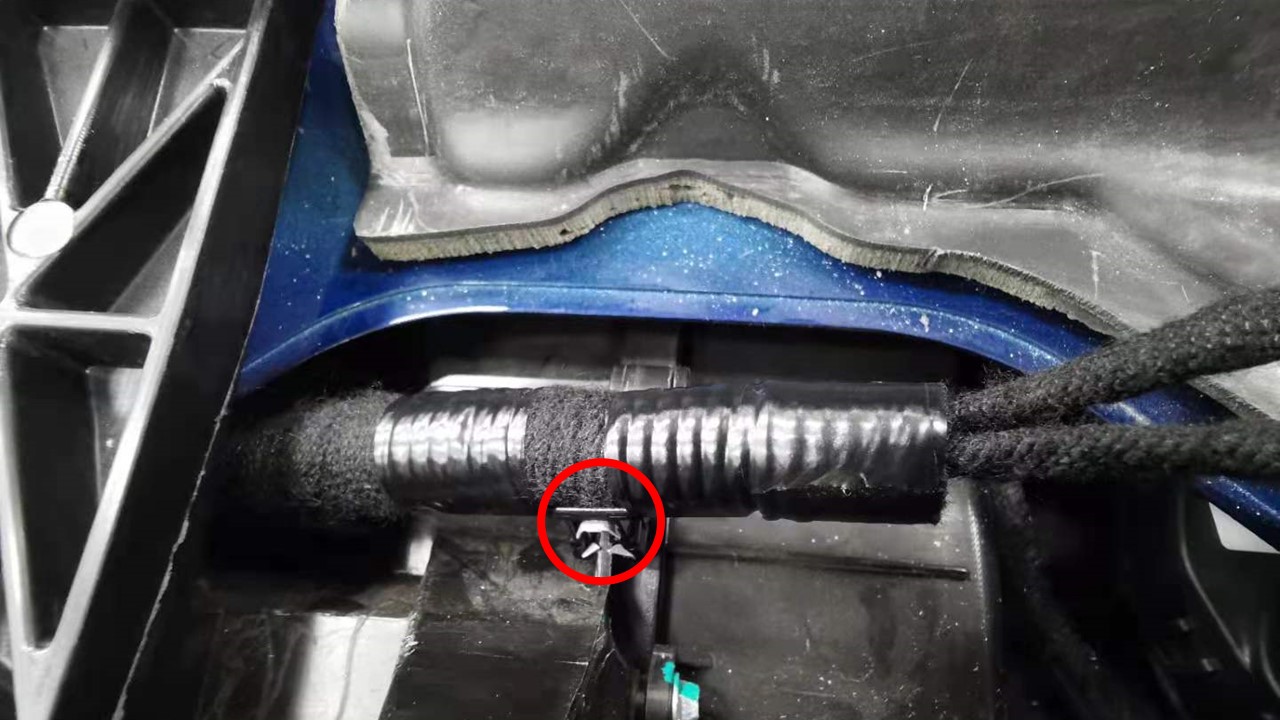

  37. 松开车身上靠近右侧横梁支架处的仪表板线束夹。

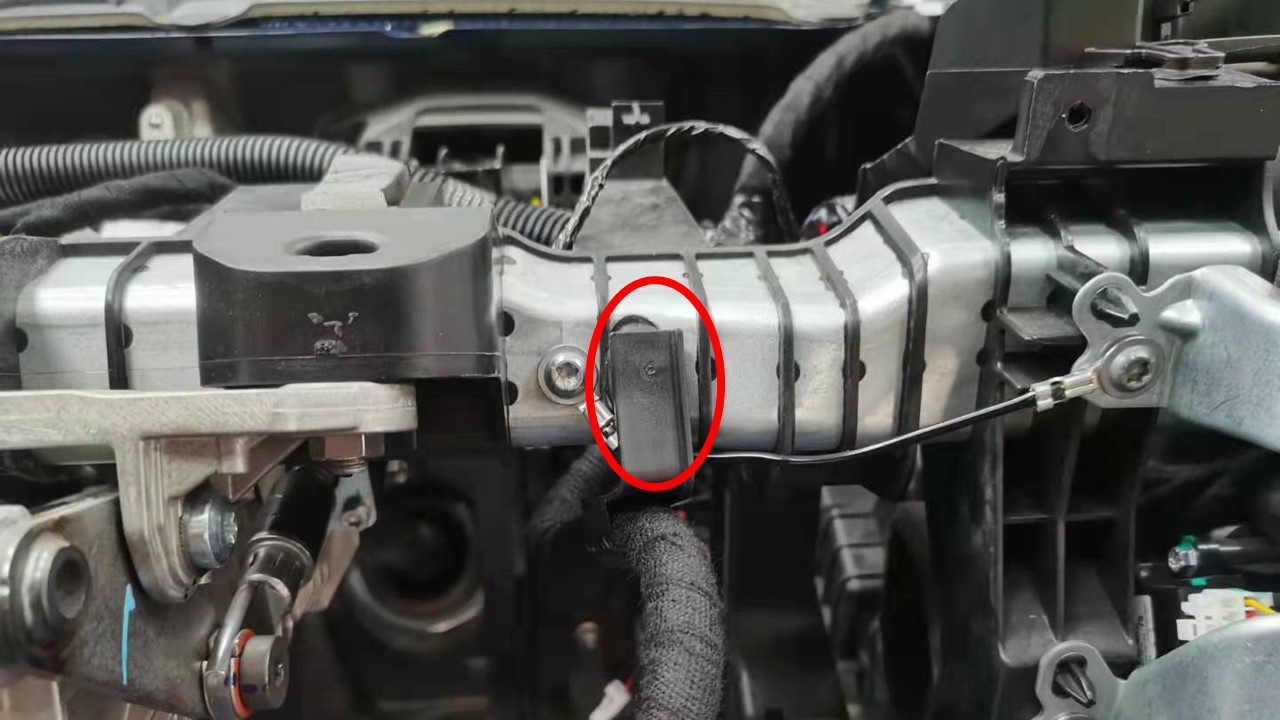

  38. 松开横梁上的仪表板线束夹。
  39. 松开横梁顶部的仪表板线束夹(3 个)和线束固定件,然后松开仪表板线束上的 HVAC 线束。
    Informational PurposesAn informational icon, calling your attention
    新款车上的夹子数量可能有所不同。
  40. 松开将仪表板线束固定到 HVAC 总成右侧的夹子(4 个)。
  41. 拆卸横梁右侧的仪表板线束夹(3 个)和线束固定器,然后松开仪表板线束上的 HVAC 线束。
    Informational PurposesAn informational icon, calling your attention
    新款车上的夹子数量可能有所不同。

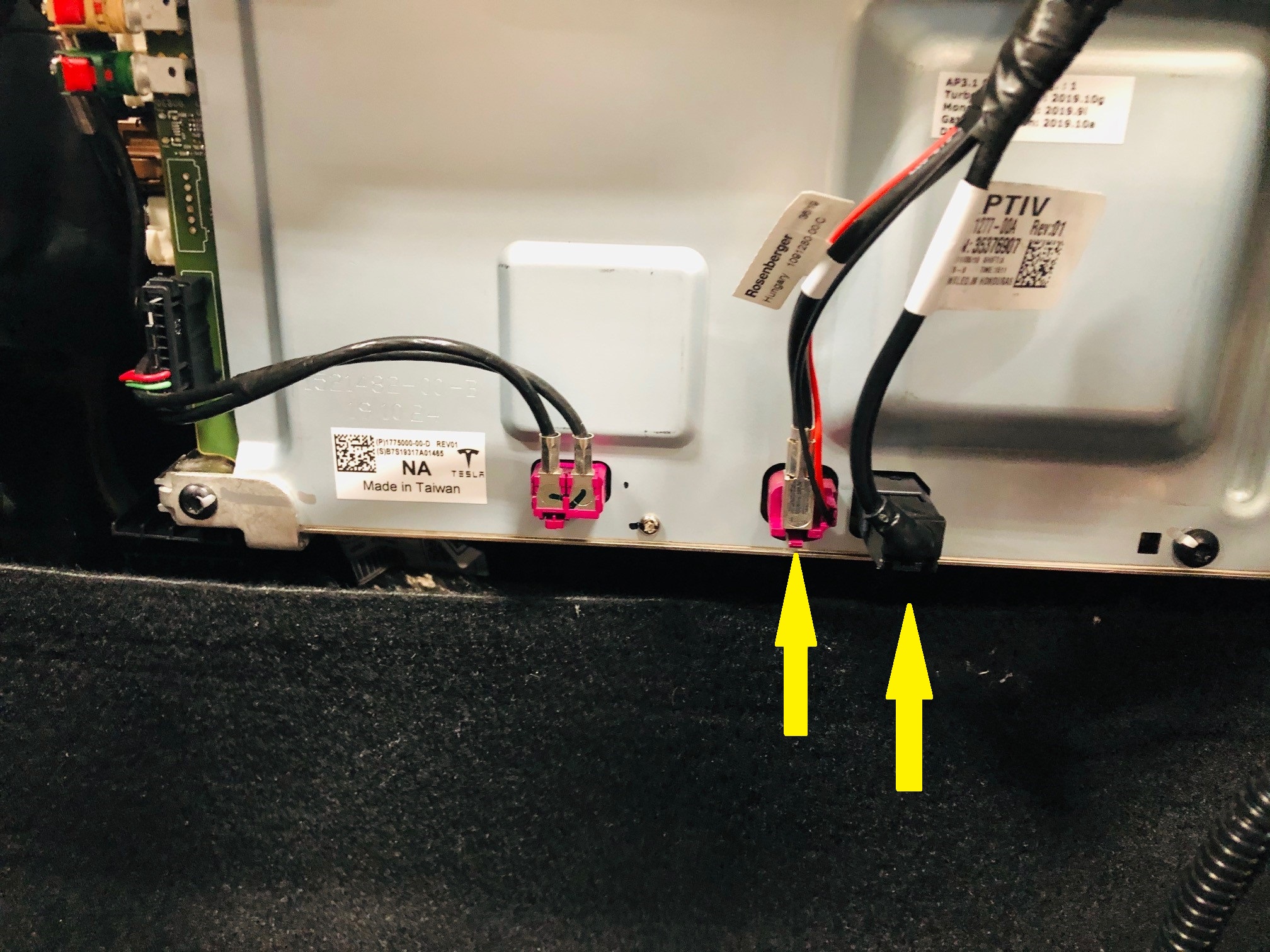

  42. 从车载电脑上断开连接器(2 个)。
  43. 松开将右前地毯固定到车身右侧 A 柱处的卡子。
  44. 向后折叠右前地毯。
  45. 将 J10 仪表板电气连接器从右侧车身控制器模块上断开。

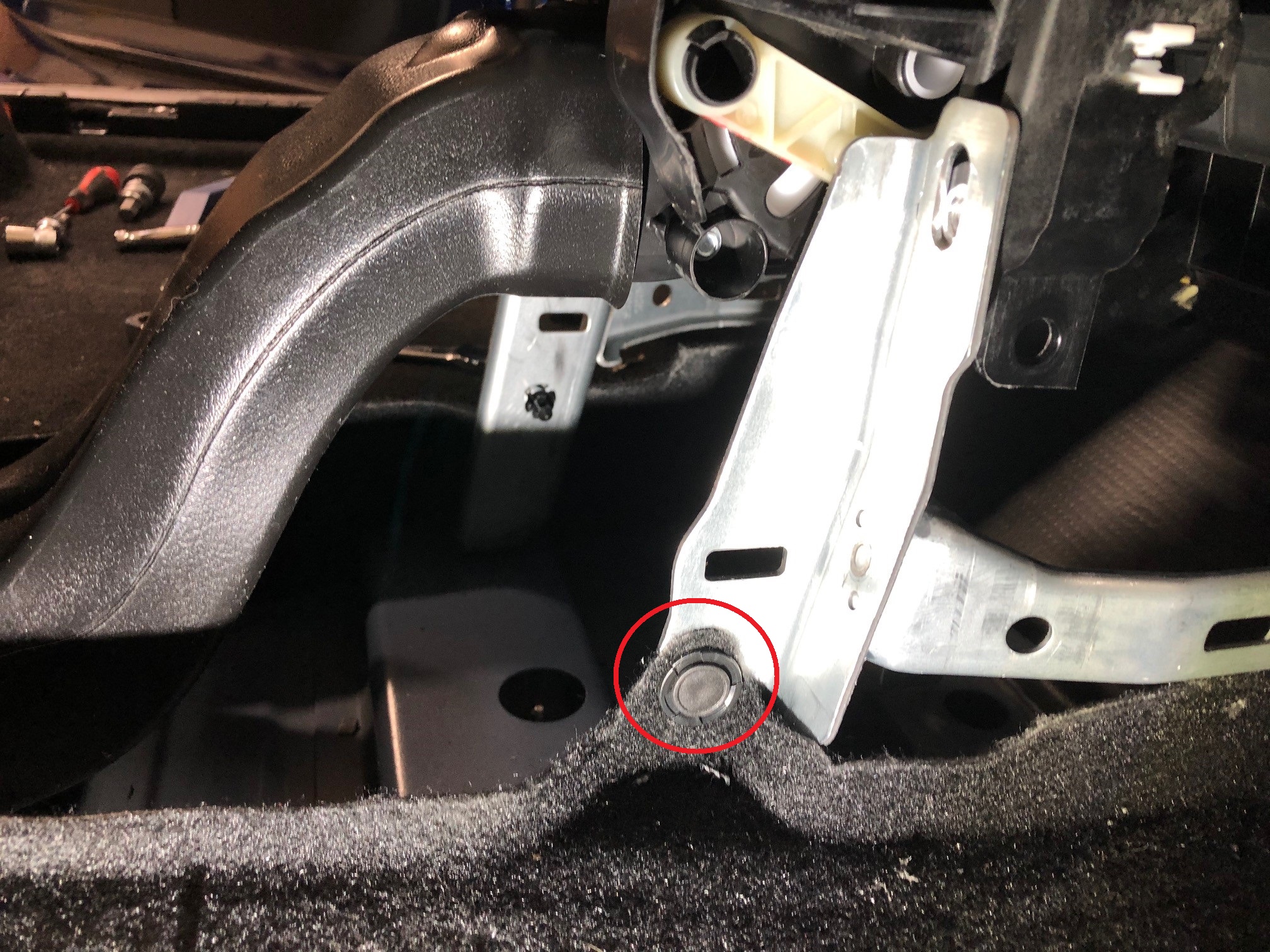

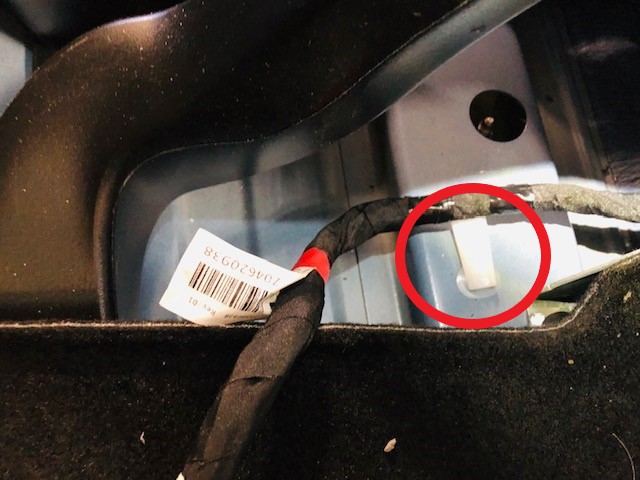

  46. 拆卸将地毯固定到右侧横梁支架的‌‌‌‌卡子。
  47. 拆卸将右侧横梁支架固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  48. 拆卸将右侧横梁支架固定到车身的螺母,然后从车辆上拆下支架。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒

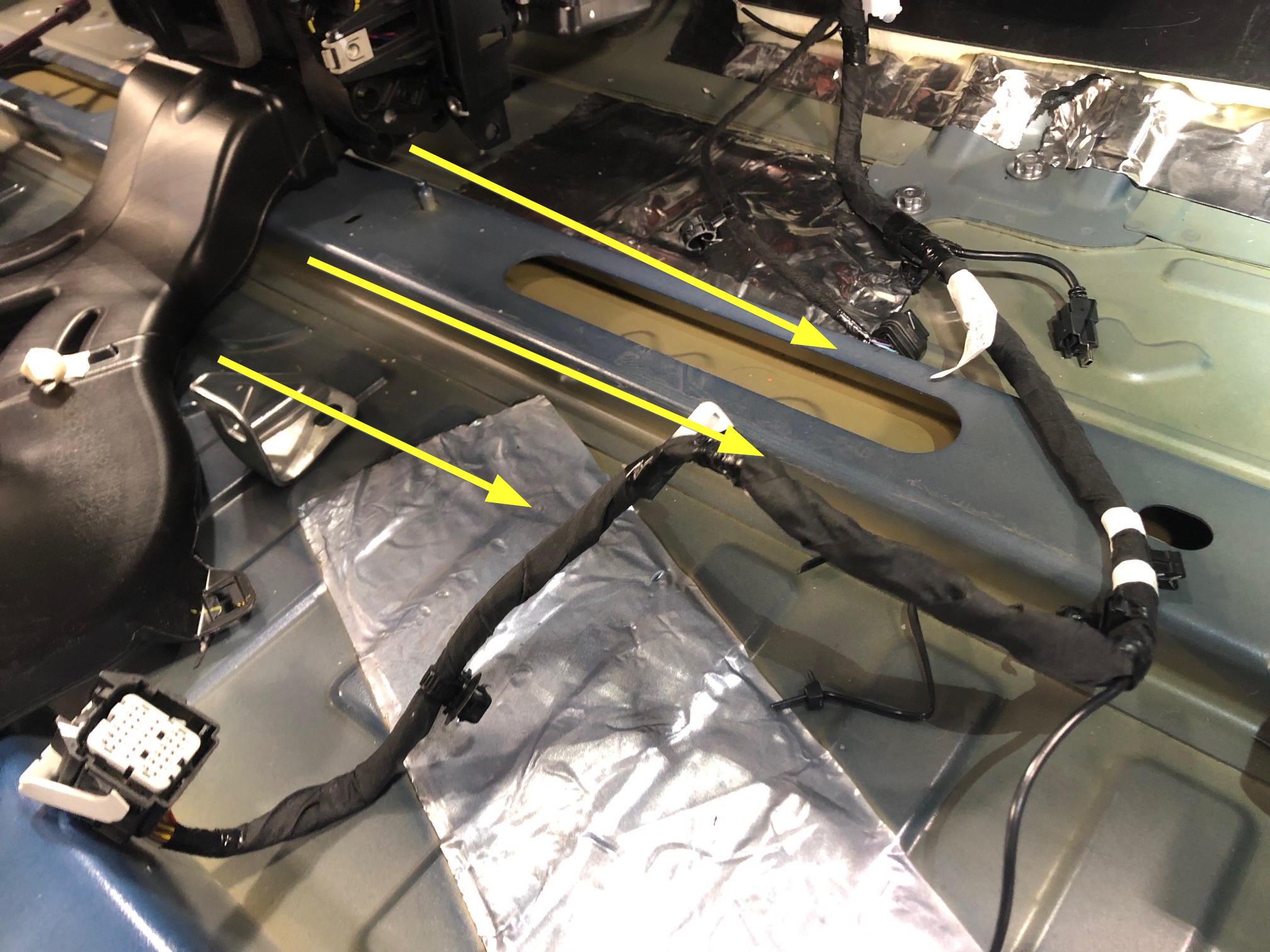

  49. 从中控台区域拆下仪表板线束,然后将线束移到一旁。
  50. 将仪表板线束从横梁上拆下。

安装

  1. 将仪表板线束放置在横梁中,以便安装。
  2. 将仪表板线束放入中控台区域。
  3. 将右侧横梁支架放置到横梁上,然后安装将支架固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  4. 安装将右侧横梁支架固定到车身的螺母。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  5. 安装将地毯固定到右侧横梁支架的卡子。
  6. J10 仪表板电气连接器连接到右侧车身控制器模块。
  7. 将右前地毯折回原位,然后安装将右前地毯通过右侧 A 柱固定到车身的卡子。
  8. 将连接器(2 个)连接到车载电脑。
  9. 将仪表板线束夹(3 个)和线束固定器安装到横梁右侧,然后将 HVAC 线束固定到仪表板线束。
    Informational PurposesAn informational icon, calling your attention
    新款车上的夹子数量可能有所不同。
  10. 安装将仪表板线束固定到 HVAC 总成右侧的夹子(4 个)。
  11. 将仪表板线束夹(3 个)和线束固定器安装到横梁顶部,然后将 HVAC 线束固定到仪表板线束。
    Informational PurposesAn informational icon, calling your attention
    新款车上的夹子数量可能有所不同。
  12. 将仪表板线束夹安装到横梁上。
  13. 将仪表板线束夹安装到车身上靠近右侧横梁支架的位置。
  14. 将中控台支架放入车中,然后固定将支架固定到车辆的卡子和锁片(4 个)。
  15. 安装 RCM 旁的仪表板线束夹。
  16. 连接 RCM 电气连接器。
  17. 安装 RCM 旁的卡子。
  18. 连接鼓风机电机电气连接器。
  19. 固定将线束固定到 HVAC 盒的夹子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    在中央扬声器和高频扬声器所在的 HVAC 盒顶部有一个额外的固定夹。
  20. 固定将鼓风机电机线束固定到横梁的夹子(2 个)。
  21. 固定将线束固定到转向柱的夹子(4 个)。
  22. 将电气连接器连接到电子转向柱上。
  23. 将线束夹固定到仪表板上靠近左侧车身控制器模块的位置。
  24. J11暖通空调电气连接器连接到左侧车身控制器模块。
  25. 将 J10 前围板电气连接器连接到左侧车身控制器模块,然后固定连接器锁。
  26. 将左侧地毯折回原位,然后安装将左侧地毯固定到车辆的卡子。
  27. 安装左侧气波管道。请参阅管道 - 气波 - LH(拆卸和更换)
  28. 安装仪表板支架总成。请参阅仪表板支架(拆卸和安装)
  29. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
