传感器 - 电阻式占用 - 第二排座椅 - LH(拆卸和更换)

校正代码 20055502 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 拱环钳 - 1501599-00-A

拆卸

  1. 打开所有车门并降下所有车窗。
  2. 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)

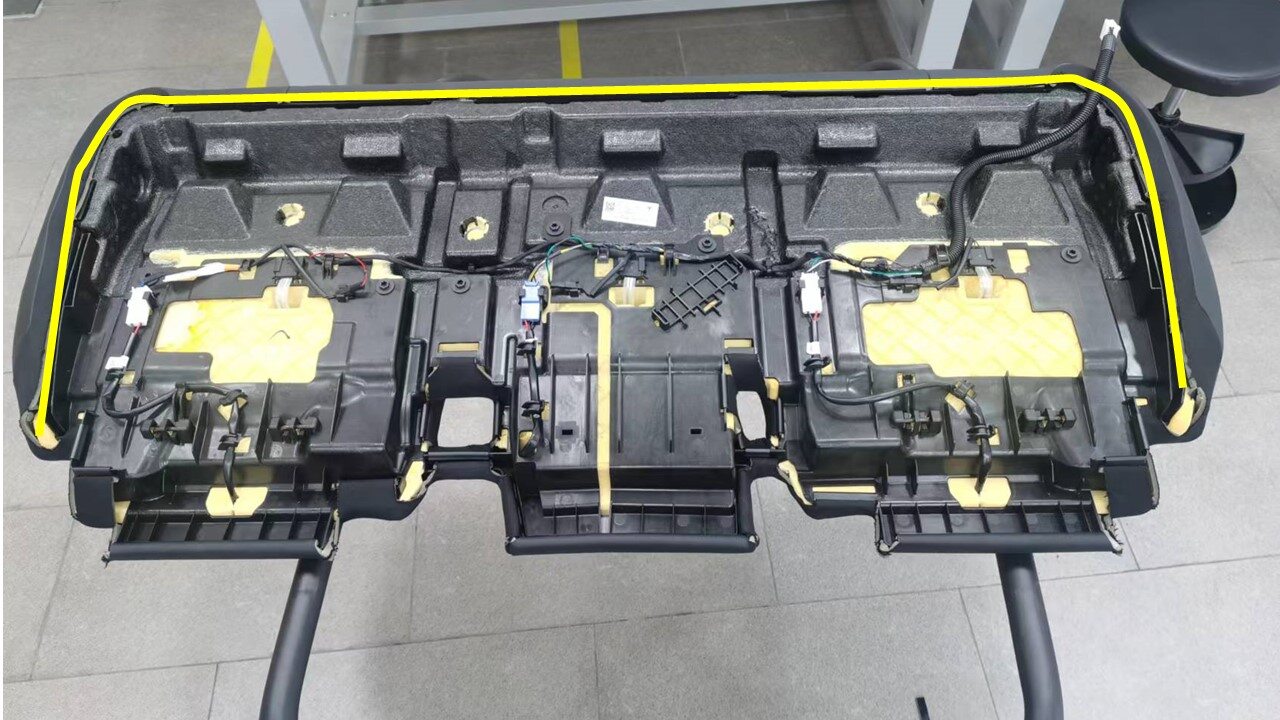

  3. 松开将第二排饰板固定到泡沫的塑料饰板固定件 (x7)。
    提示: 使用挂钩工具将夹子拉离框架以将其松开。

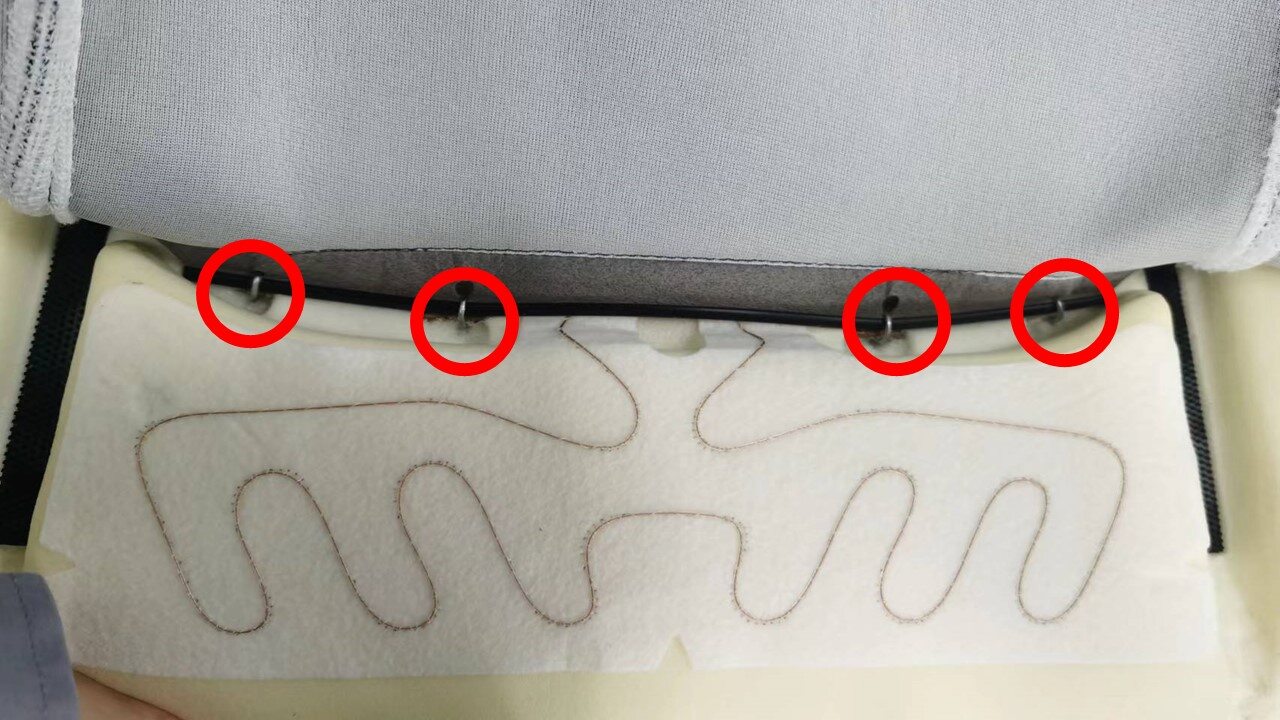

  4. 拆下将第二排座椅内饰饰板固定到座垫泡沫的拱环 (x4)。
    Informational PurposesAn informational icon, calling your attention
    在座椅底部垫后部,轻轻地从座垫泡沫尼龙搭扣和拱环上拆下座椅底部内饰。
  5. 断开座椅安全带提醒器连接器。

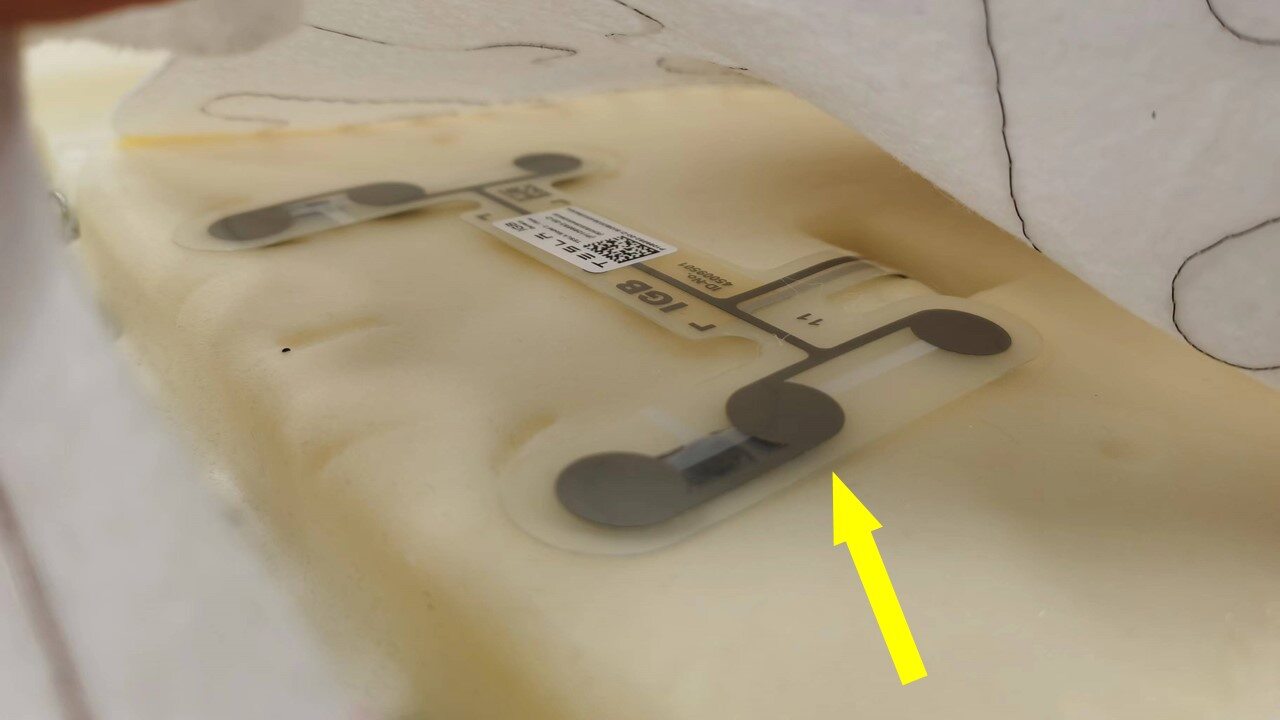

  6. 从座垫泡沫上拆下 LH 第二排座椅电阻式占用传感器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    从加热电线底部拆下,拆卸线束时请务必小心,不要损坏泡沫。

安装

  1. 拆下 LH 第二排座椅电阻式占用传感器上的保护垫,露出粘合剂,将传感器安装在泡沫顶部,然后将座垫加热电线安装到其原始位置。
  2. 连接座椅安全带提醒器连接器。
  3. 将第二排座垫内饰饰板拱环 (x4) 安装到座垫泡沫上。
    Informational PurposesAn informational icon, calling your attention
    确保弓形环连接饰板上的固定杆与泡沫上的固定杆对齐,使用弓形环工具时要格外小心。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 拱环钳 - 1501599-00-A

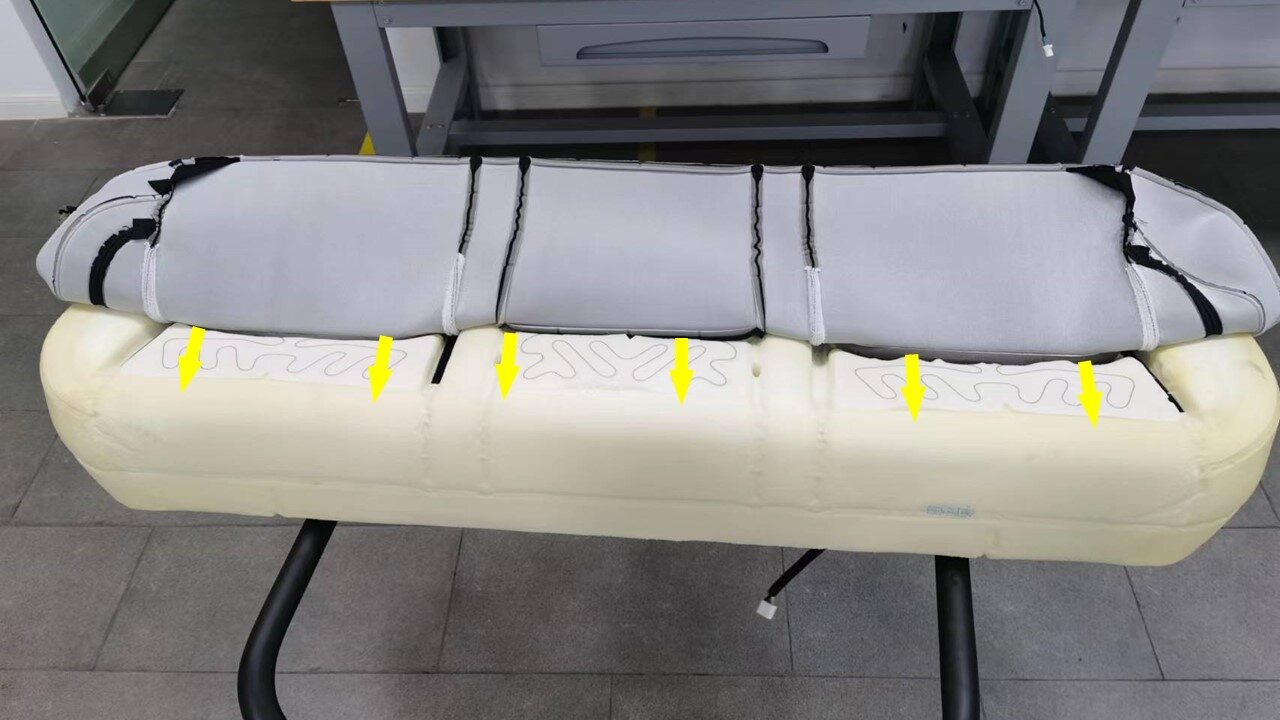

  4. 用力将第二排座垫内饰尼龙搭扣的两侧按入座垫泡沫的内侧通道。
    Informational PurposesAn informational icon, calling your attention

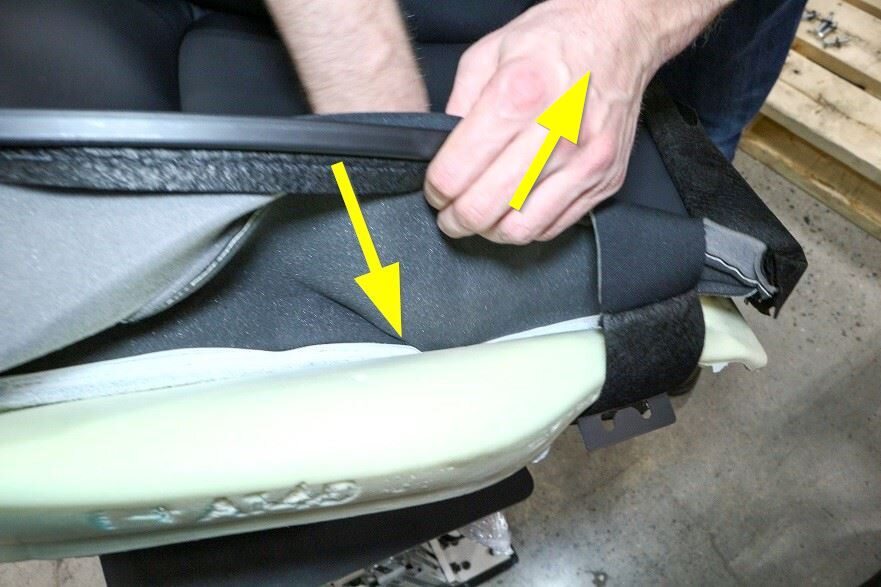

    用一只手向后拉座椅底部内饰饰板,然后用另一只手从内侧推动尼龙搭扣。将尼龙搭扣推入通道,直至将其固定好。按从座垫后部到前部的顺序进行操作。
  5. 连接将第二排座垫内饰饰板固定到泡沫的塑料饰板固定件 (x7)。
    Informational PurposesAn informational icon, calling your attention

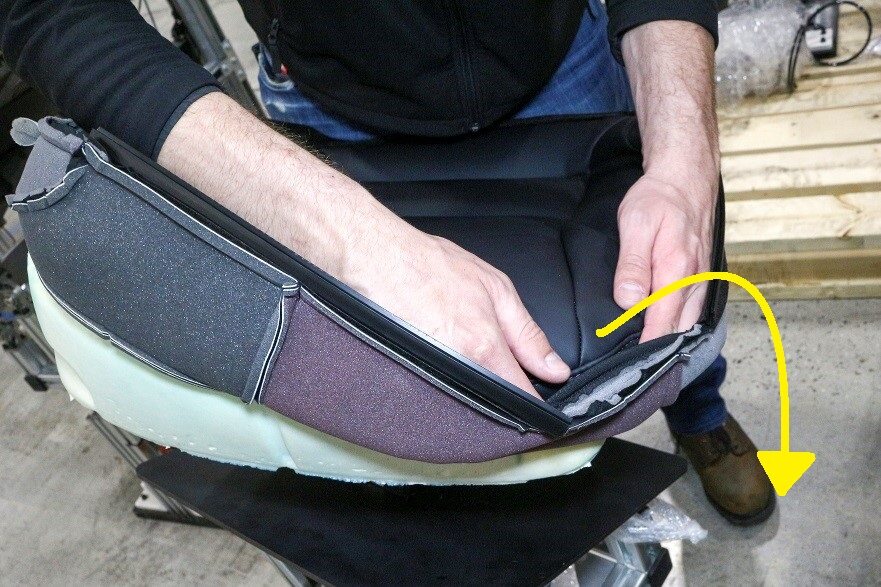

    滚动座椅底部垫的前角,然后滚动座垫泡沫。将夹子朝座垫框架方向折叠。开口端应与座垫框架接合,如果未接合,直至达到正确的张力,才将夹条的开口端与座垫框架对齐,然后向下按压,直至夹子完全固定在框架上。
  6. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  7. 升起所有车窗,关闭所有车门。
