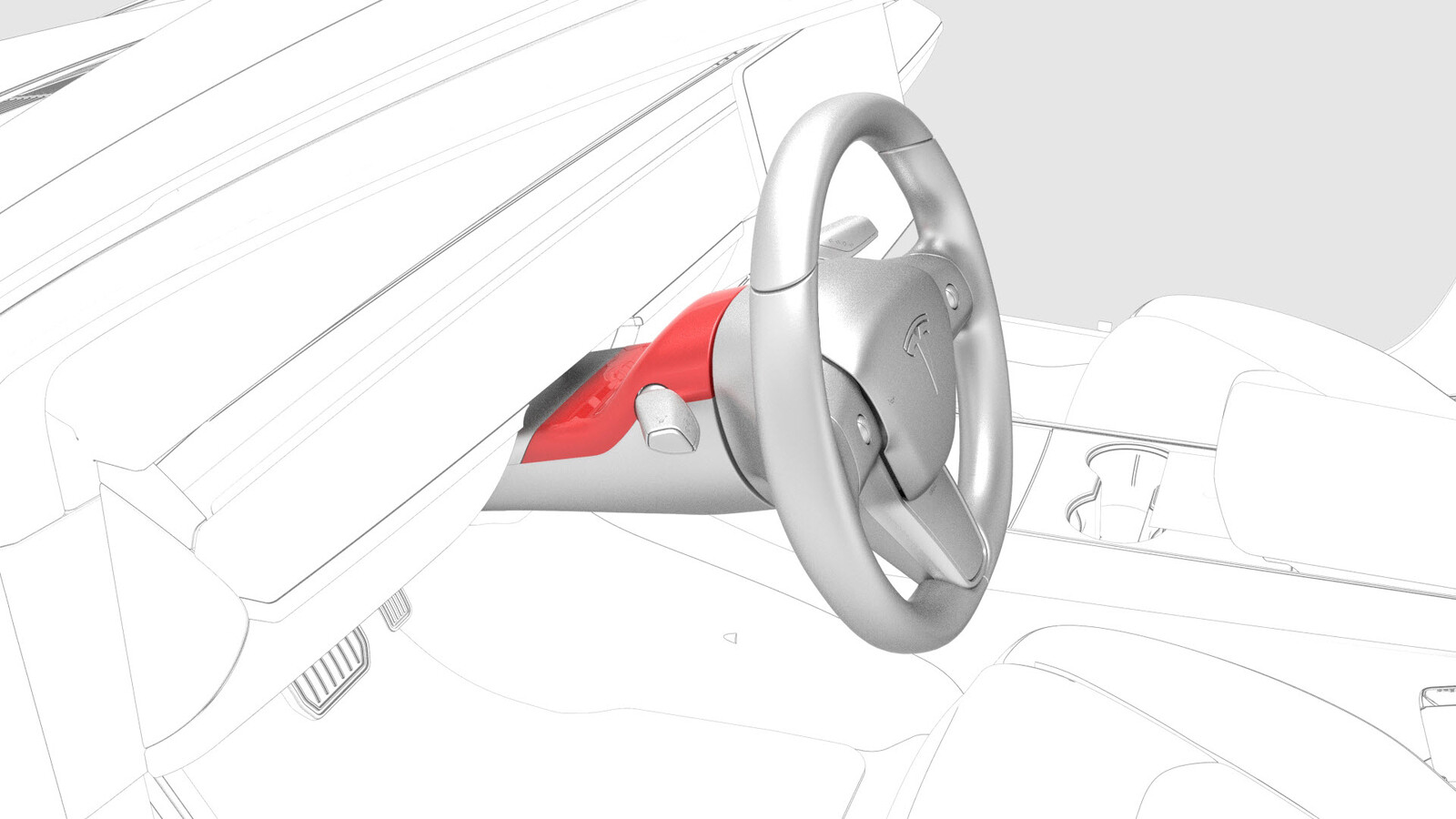

护罩 - 下部 - 转向柱（拆卸和更换）

校正代码 32051202 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 LH 前车门，然后完全降下全部车窗。
  2. 使车辆前轮朝向正前方，方向盘居中。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  6. 拆下方向盘。请参阅方向盘（拆卸和安装）。
  7. 松开将转向柱上部护罩固定到下部护罩的夹子，然后将上部护罩向上拉。
  8. 拆下将转向柱下部护罩固定到转向柱的上部螺钉。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器

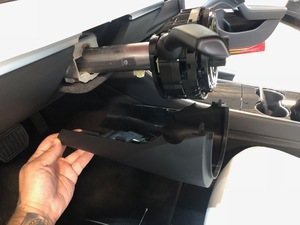

  9. 拆下将转向柱下部护罩固定到转向柱的下部螺钉，然后从车上拆下下部护罩。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器

安装

  1. 将转向柱下部护罩置于转向柱上，然后安装将护罩固定到转向柱的下部螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  2. 安装将转向柱下部护罩固定到转向柱的上部螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  3. 安装将上部护罩固定到下部护罩的夹子。
  4. 安装方向盘。请参阅方向盘（拆卸和安装）。
  5. 安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  6. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  7. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
