转向控制器（拆卸和更换）

校正代码 17154802 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 转向控制器（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将周边亮条固定到方向盘的螺钉（4 个），然后拆下周边亮条
5.4 Nm (4.0 lbs-ft)
  • T20 套筒
 重复使用
将方向盘控制电子控制单元 (ECU) 固定到周边亮条的螺钉（2 个）
0.9 Nm (8 lbs-in)
  • T10 梅花批头
 重复使用

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  3. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  4. 断开方向盘电气线束与连接器之间的连接。
  5. 松开用于连接喇叭总成的卡子，然后将喇叭总成置于一旁。

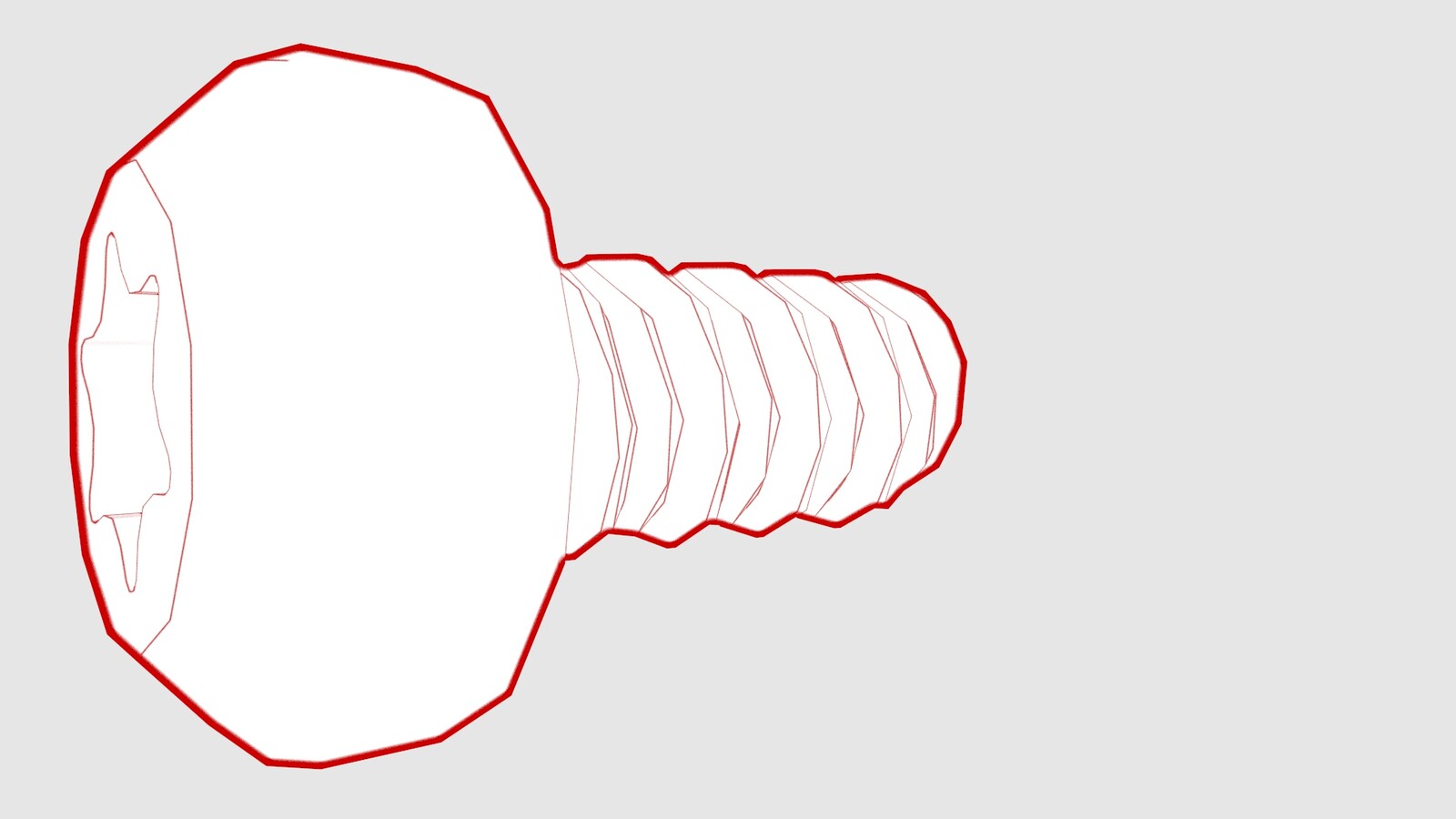

  6. 拆卸将周边亮条固定到方向盘的螺钉（4 个），然后将周边亮条拆下。
    提示： 推荐使用以下工具：
    • T20 套筒

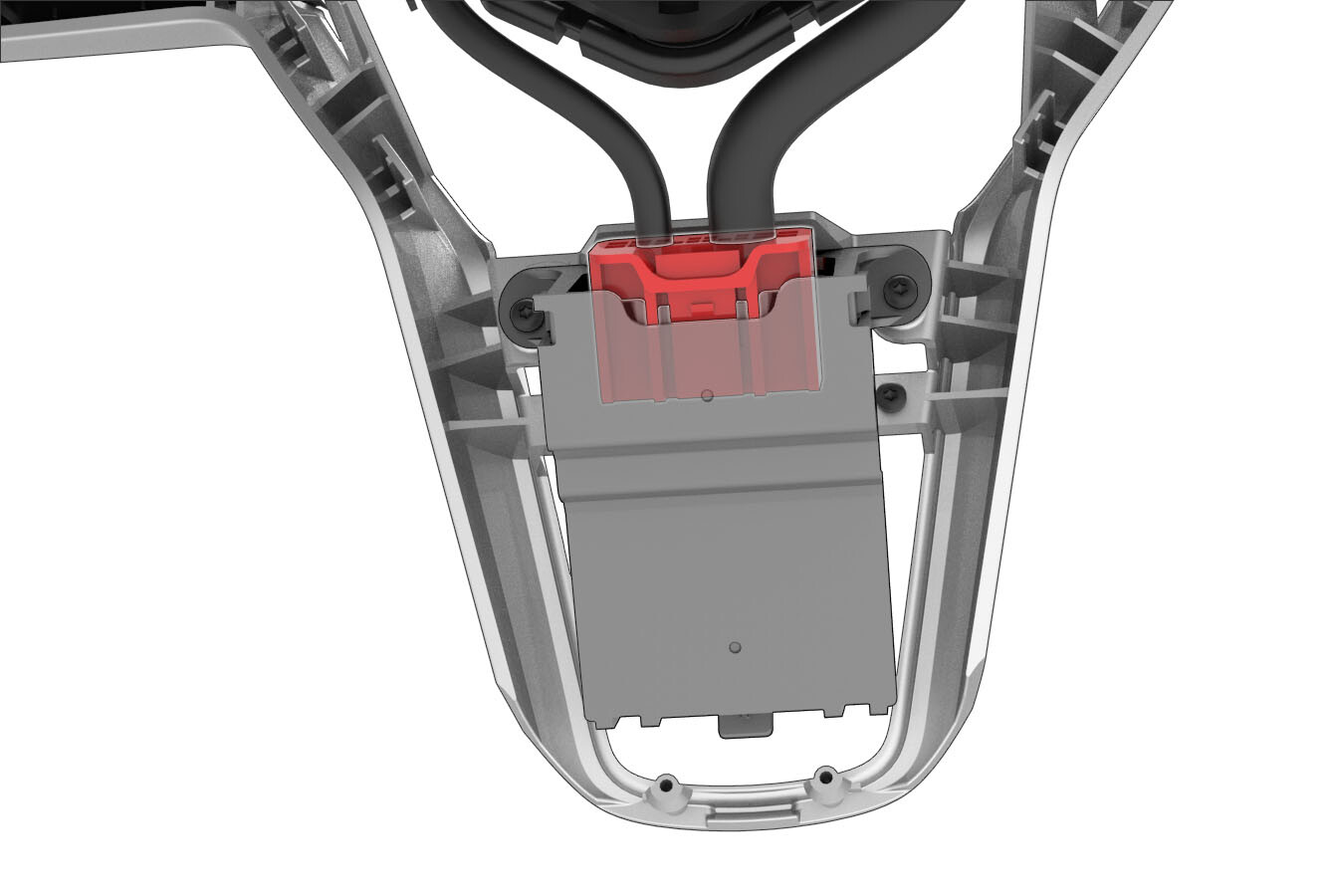

  7. 断开电气线束与方向盘控制电子控制单元 (ECU) 连接器的连接。

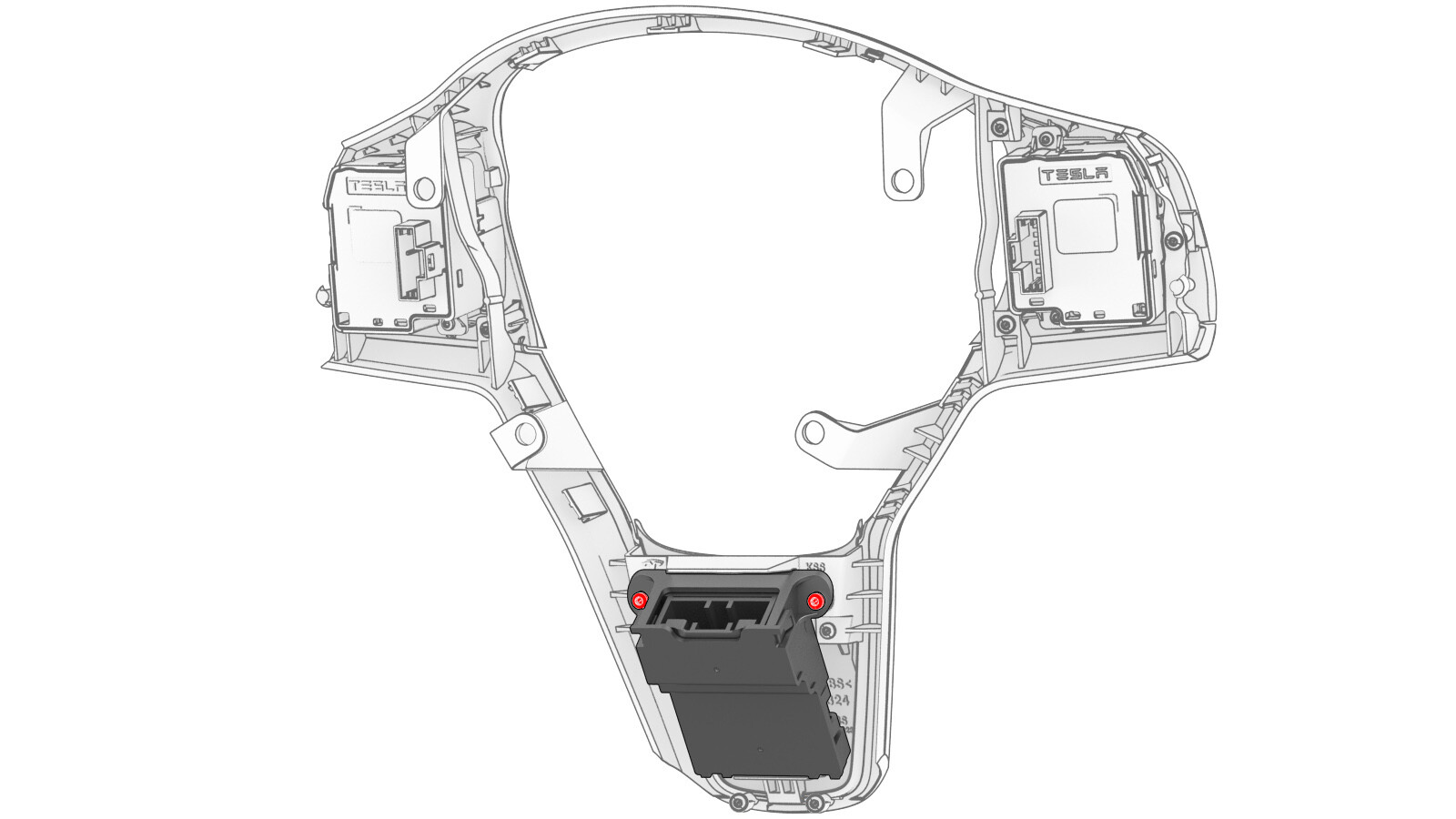

  8. 拆卸将方向盘控制电子控制单元 (ECU) 固定到周边亮条的螺钉（2 个），然后将电子控制单元从周边亮条上拆下。
    提示： 推荐使用以下工具：
    • T10 梅花批头

安装

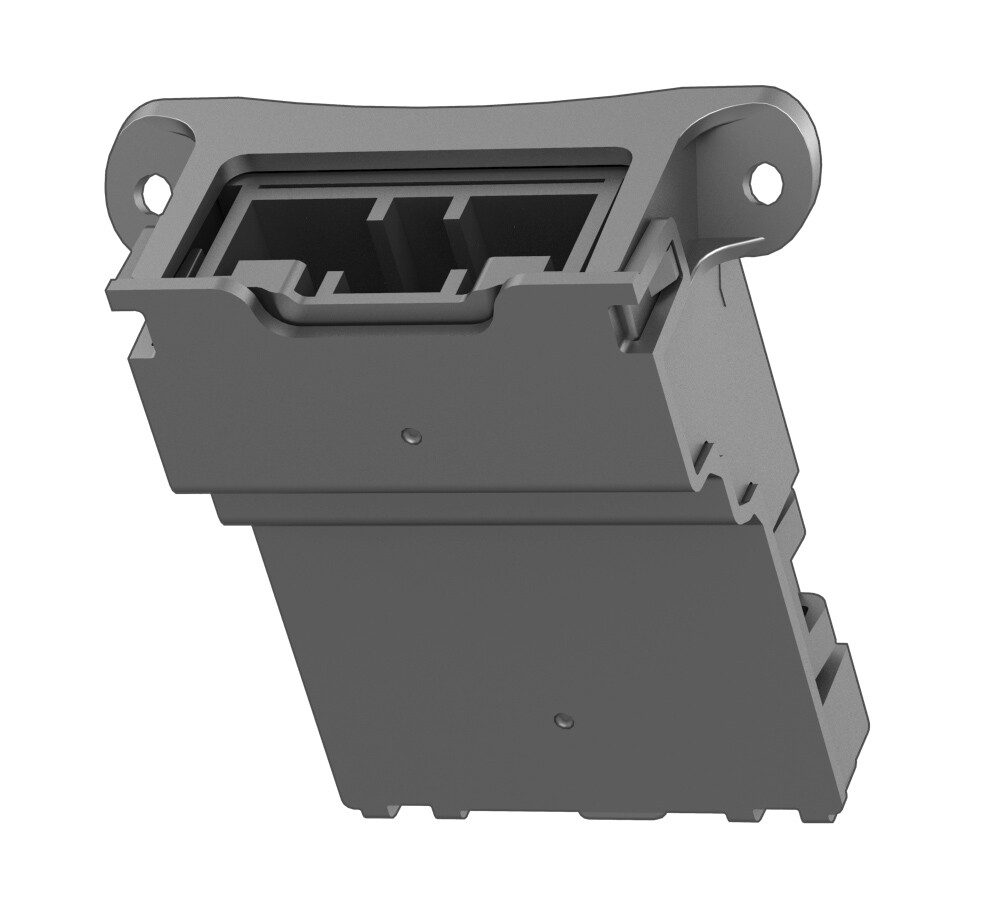

  1. 将方向盘控制电子控制单元 (ECU) 安装到周边亮条上，然后安装将电子控制单元固定到周边亮条的螺钉（2 个）。
    0.9 Nm (8 lbs-in)
    提示： 推荐使用以下工具：
    • T10 梅花批头
  2. 将电气线束连接到方向盘控制电子控制单元 (ECU) 连接器。
  3. 将周边亮条安装到方向盘上，然后安装将周边亮条固定到方向盘的螺钉（4 个）。
    5.4 Nm (4.0 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 套筒
  4. 将喇叭总成移至中央，然后紧固用于固定喇叭总成的卡子。
  5. 将方向盘电气线束连接到连接器。
  6. 安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  7. 连接 12v 电源。请参阅12V/低压电源（断开和连接）。
  8. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
