释放缆索 - 充电接口(三相)(拆卸和更换)

校正代码 44013502 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部四个车门并降下 LH 前车窗。
  2. 打开掀背车门。
  3. 拆下 LH C 柱下部饰板。请参阅饰板 - C 柱 - 下 - LH(拆卸和更换)
  4. 拆下后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)
  5. 拆下前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  6. 拆下行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  7. 拆下行李箱负重底板 LH 支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)
  8. 拆下行李箱 LH 挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)
  9. 拆下行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  10. 拆下 LH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  11. 拆下 LH C 柱支架。请参阅支架 - C 柱 - LH(拆卸和更换)
  12. 拆下手动释放缆索:

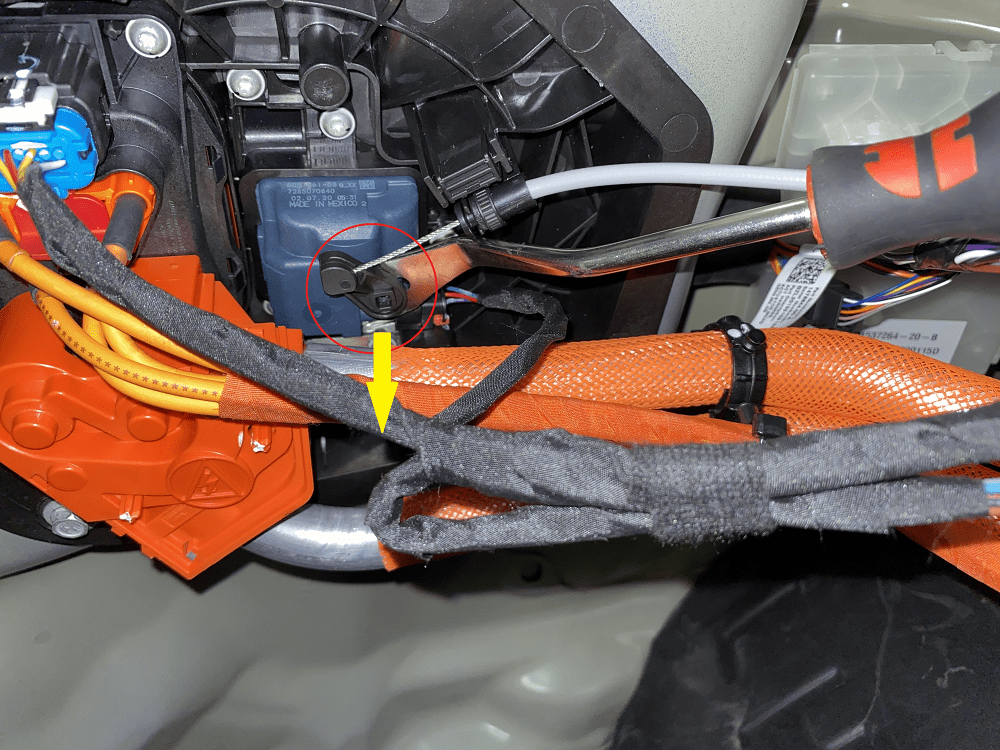

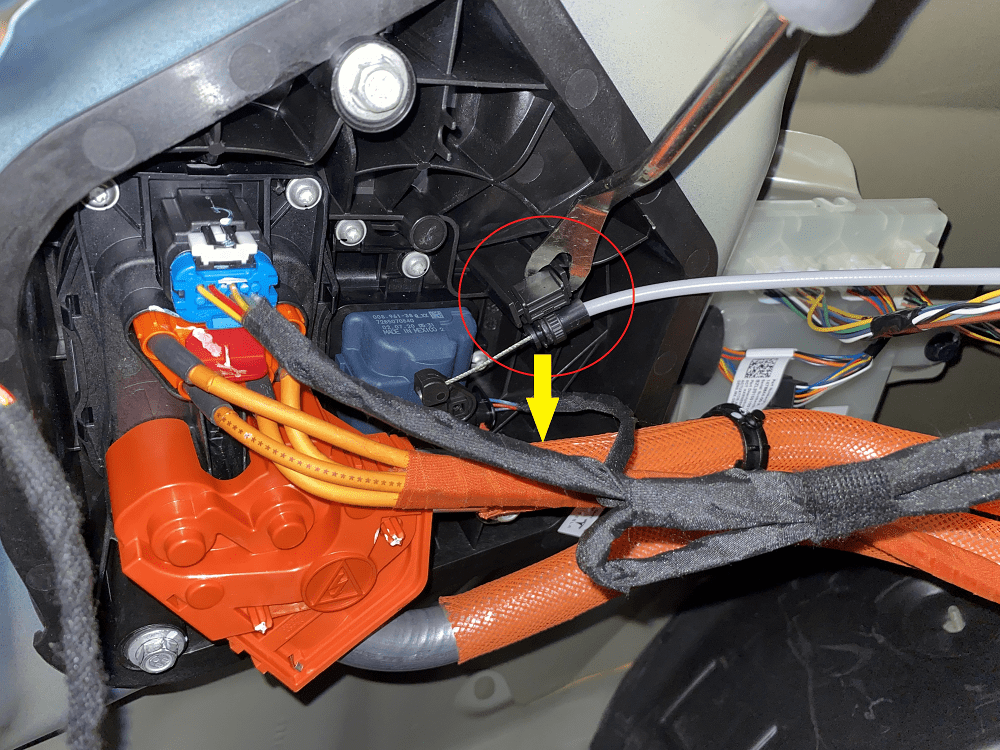

    1. 撬出将手动释放缆索固定到充电接口的夹子。

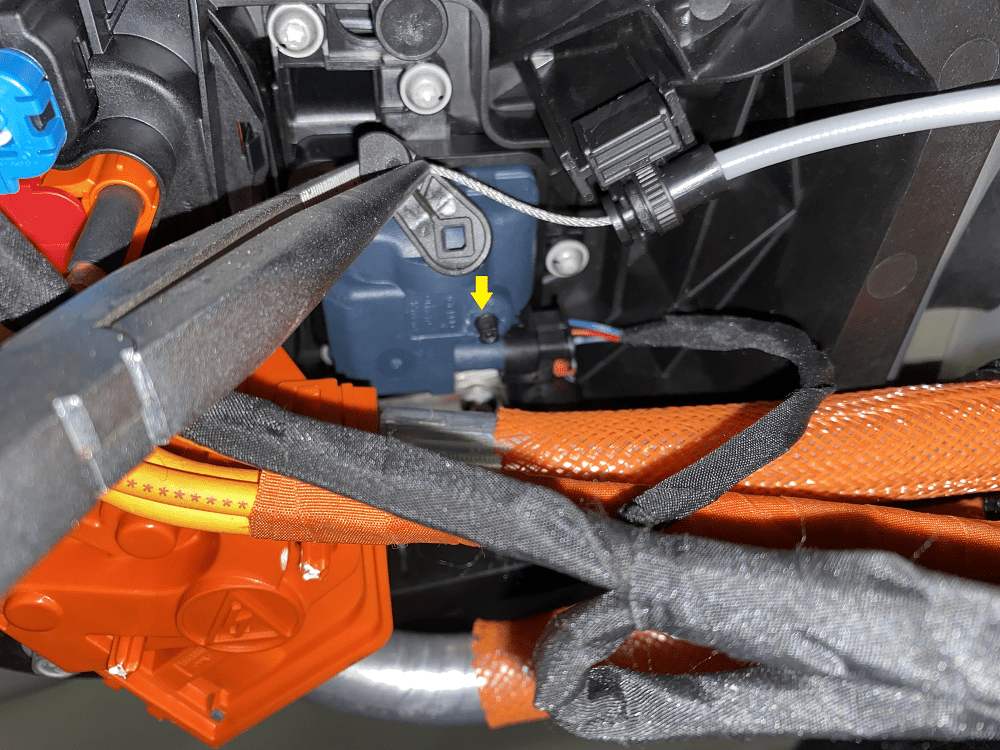

    2. 记下摇杆臂的位置,然后小心地将摇杆臂与闩锁执行机构总成分离。
  13. 从车上拆下手动释放缆索。

安装

  1. 安装手动释放缆索:
    1. 将摇杆臂安装到闩锁执行机构总成上。
      Informational PurposesAn informational icon, calling your attention
      将摇杆臂安装到与拆卸前相同的位置。
    2. 安装将手动释放缆索固定到充电接口的夹子。
  2. 安装 LH 后门槛板饰板。请参阅GUID-F372D367-AB8B-406C-9CCE-00C7545B7802.html
  3. 安装 LH C 柱支架。请参阅支架 - C 柱 - LH(拆卸和更换)
  4. 安装 LH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  5. 安装行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  6. 安装行李箱 LH 挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)
  7. 安装负重底板 LH 支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)
  8. 安装行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  9. 安装前备箱车底饰板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  10. 安装后备箱车底饰板。请参阅后备箱负重底板 - 后部(拆卸和更换)
  11. 关闭尾门、车门和车窗。
