隔音垫 - 轮毂罩 - 左一套（拆卸和更换） ((拆卸和更换))

校正代码 15300112 1.14 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 执行充电接口电压检查。请参阅 充电接口电压检查。
  3. 拆下左侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下 - 左侧（拆卸和更换）。

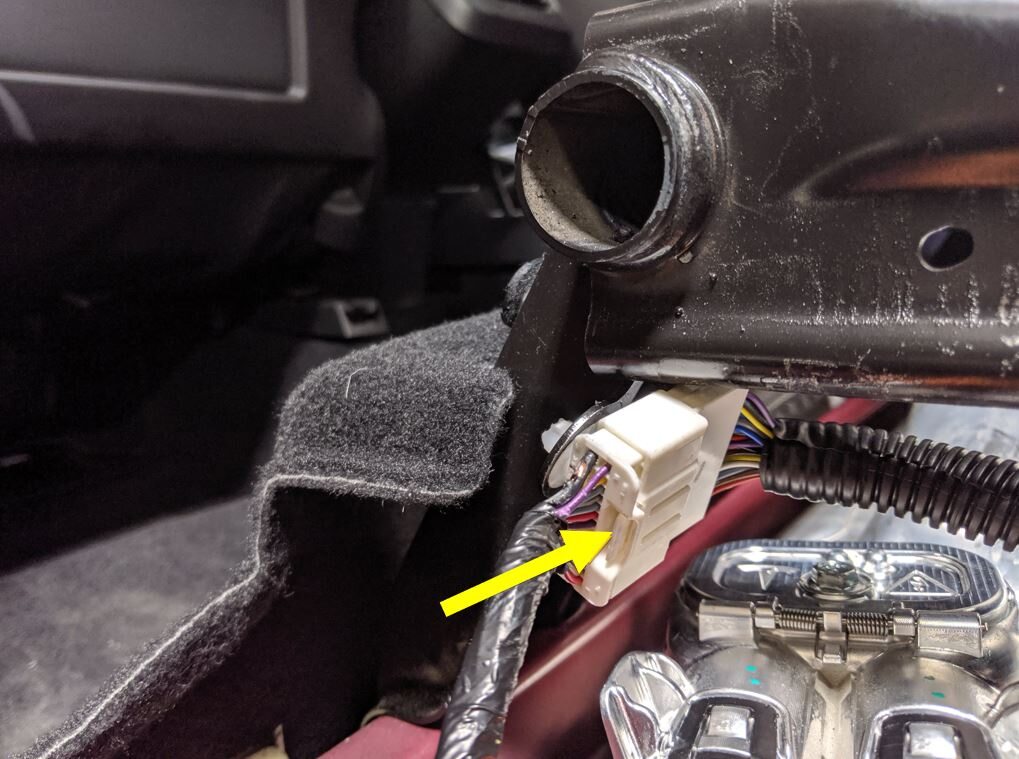

  4. 断开第二排 60 百分比座椅连接器。
  5. 将第二排 60 百分比座椅连接器从左侧座椅框架上松开。
    注
    挤压卡子上的锁片，以防损坏。

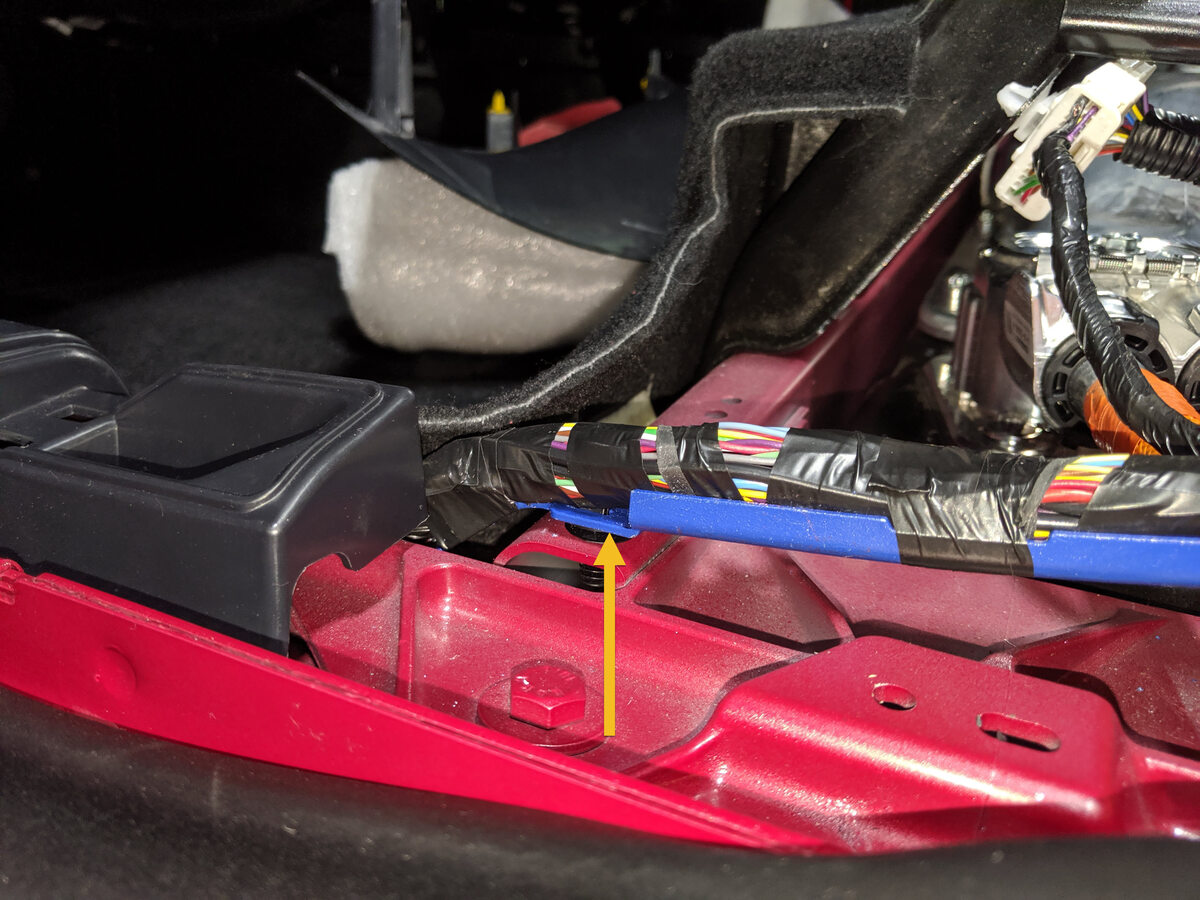

  6. 松开左后车门门槛处车身上的线束导件（3 个）。
  7. 拆卸用于固定母排罩检修盖板的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

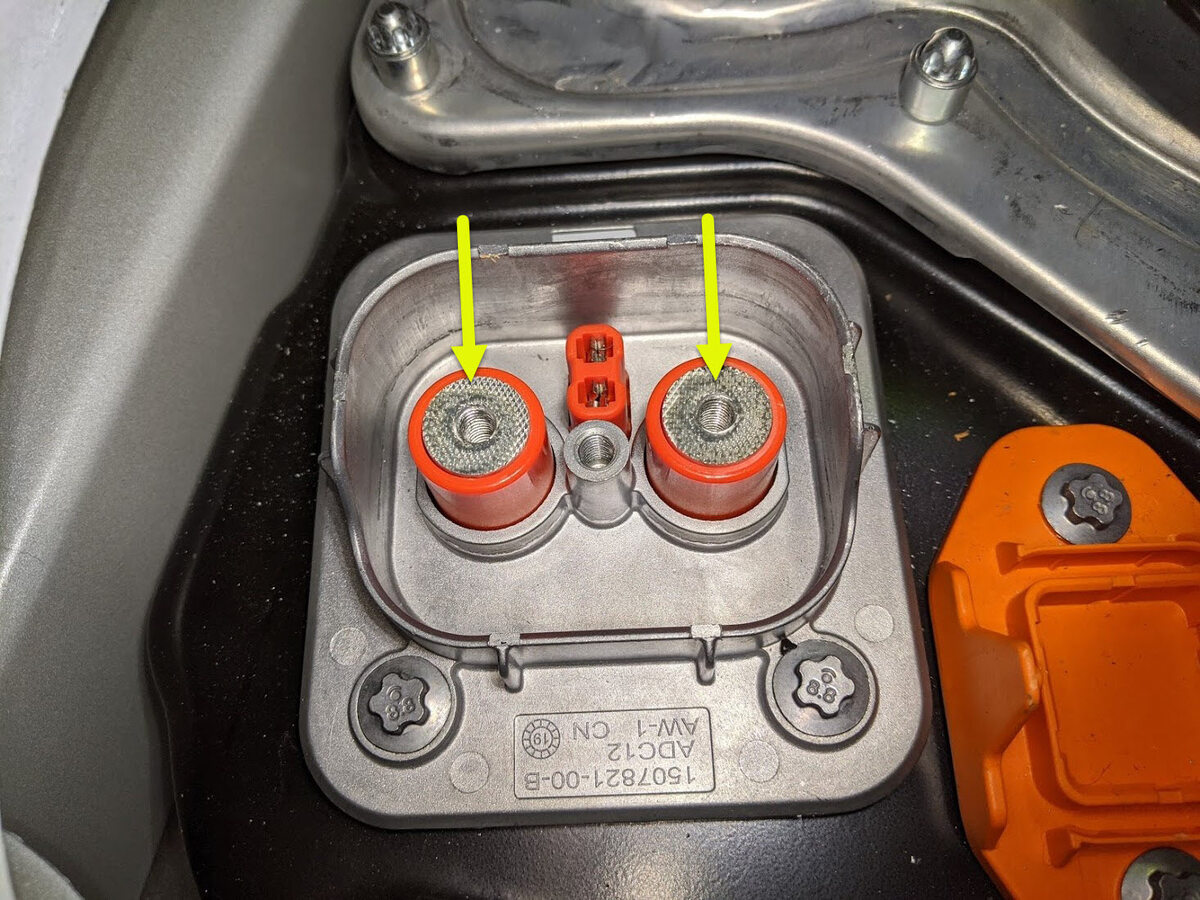

  8. 拆下将充电接口母排套件固定到高压接头的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

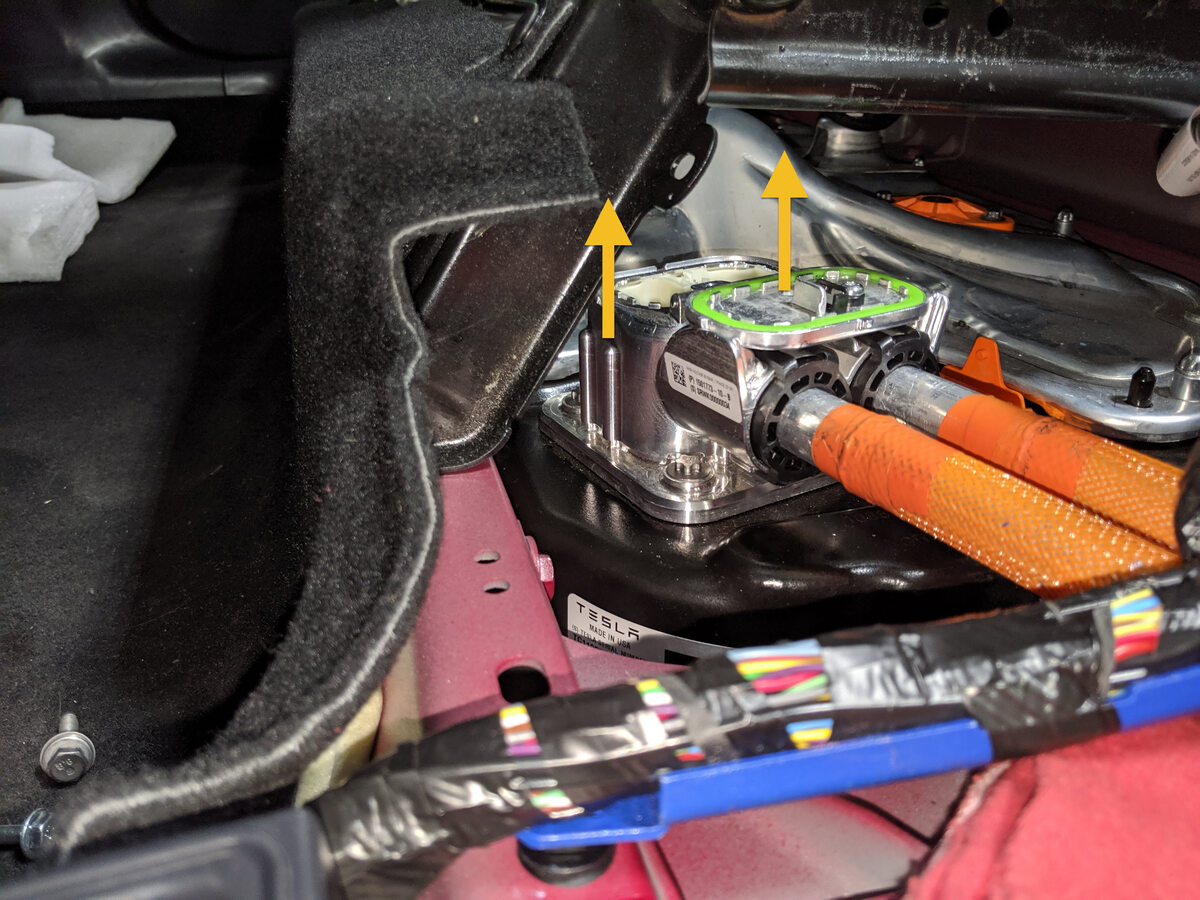

  9. 抬起母排套件连接器，将其从高压接头上拆下。
  10. 脱下高压绝缘手套。
  11. 拆卸后饰板。请参阅 尾灯 - 左侧（拆卸和更换）。

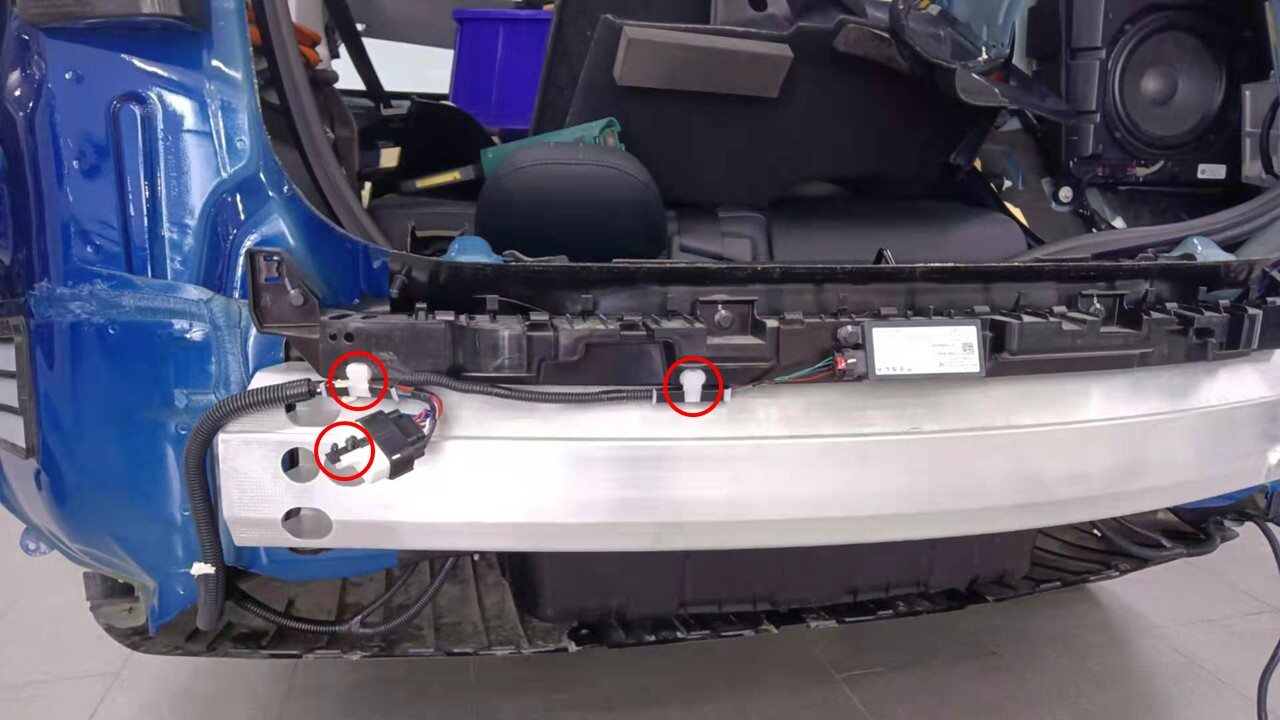

  12. 将后部车身线束从后饰板中间支架上拆下（4 个卡子）。

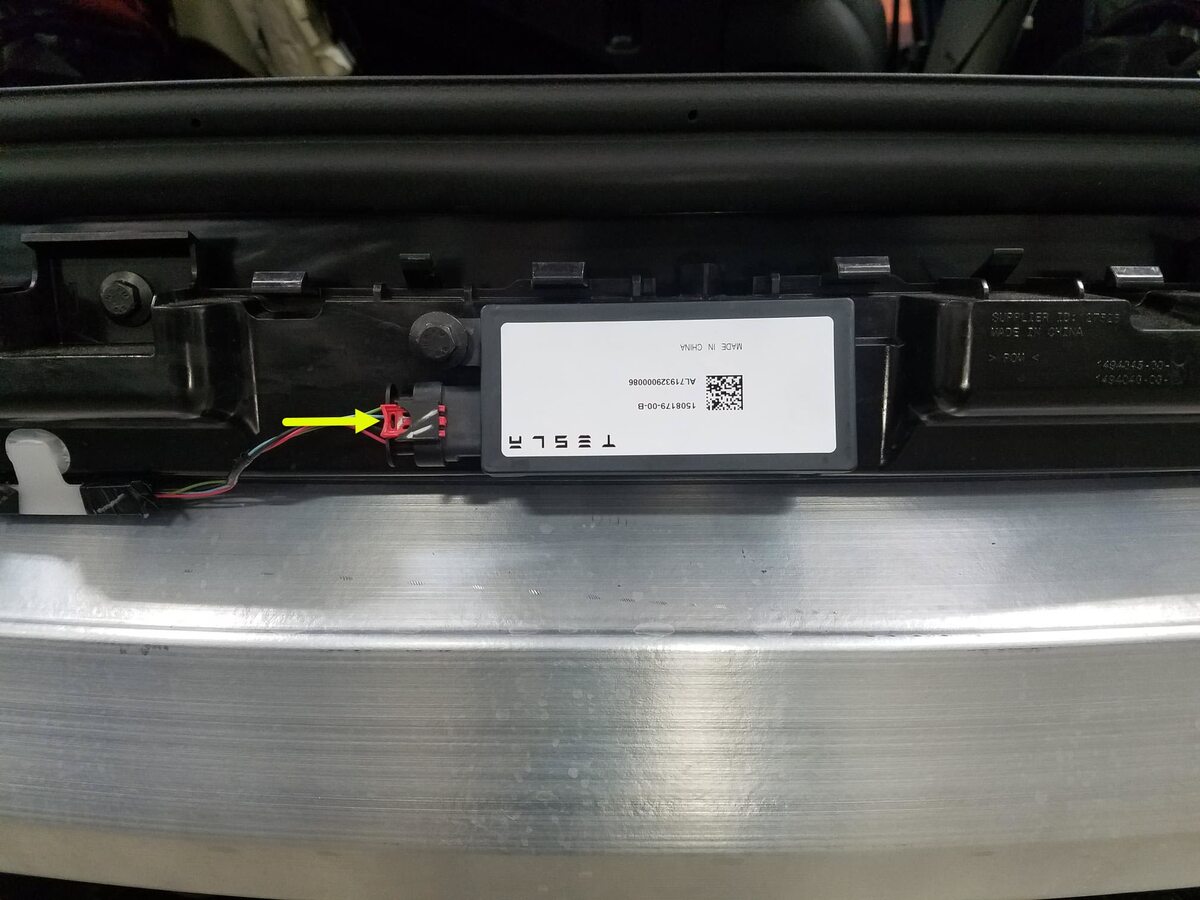

  13. 断开后部蓝牙低能耗 (BLE) 连接器。
    注
    请勿向下按压红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。

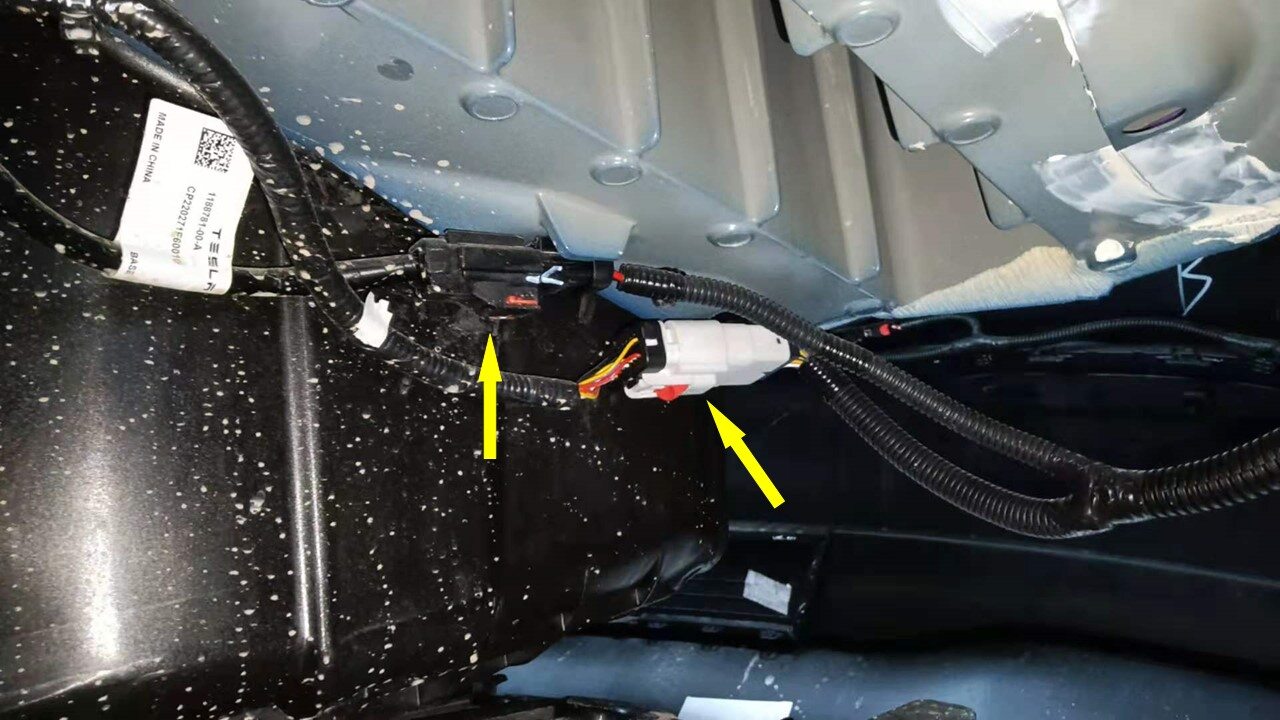

  14. 断开后副车架以及左后电子驻车制动 (EPB) 连接器（2 个）。

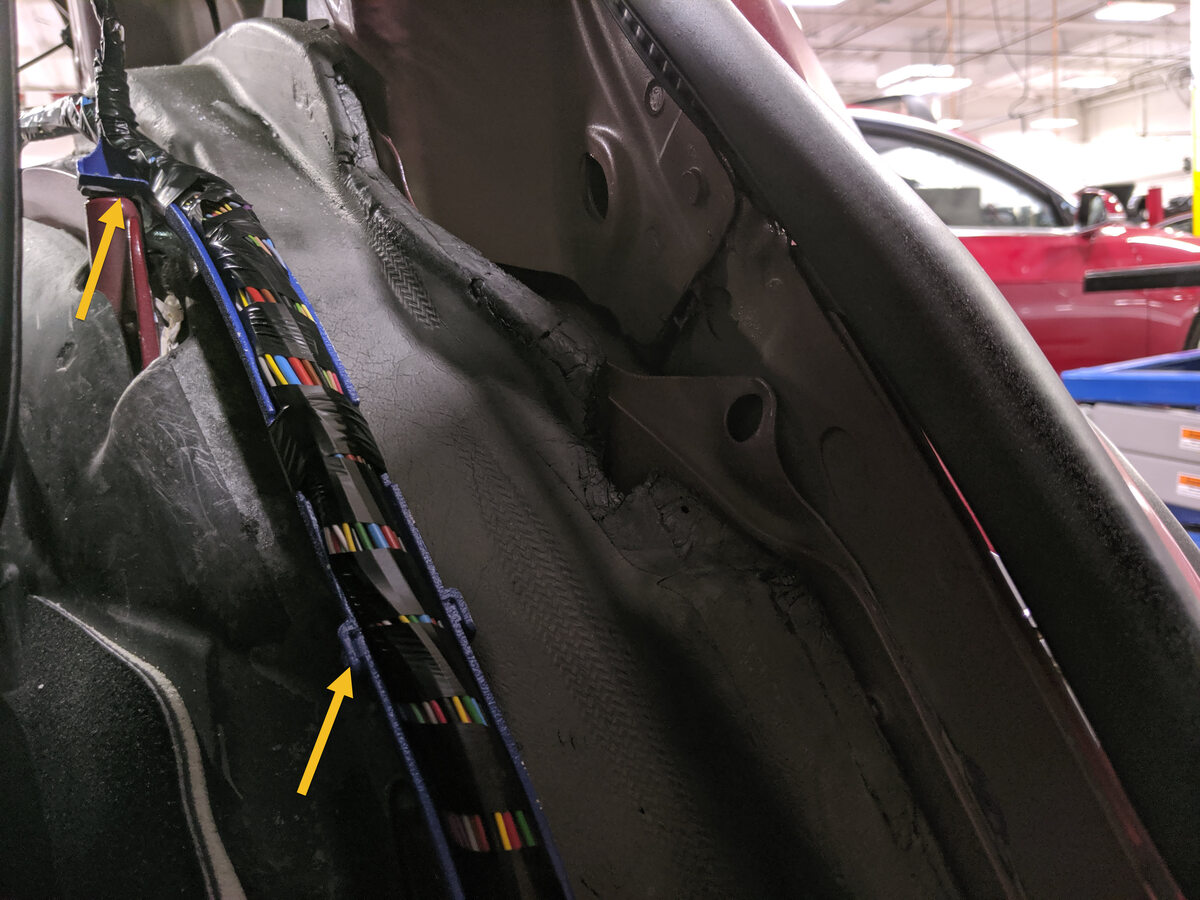

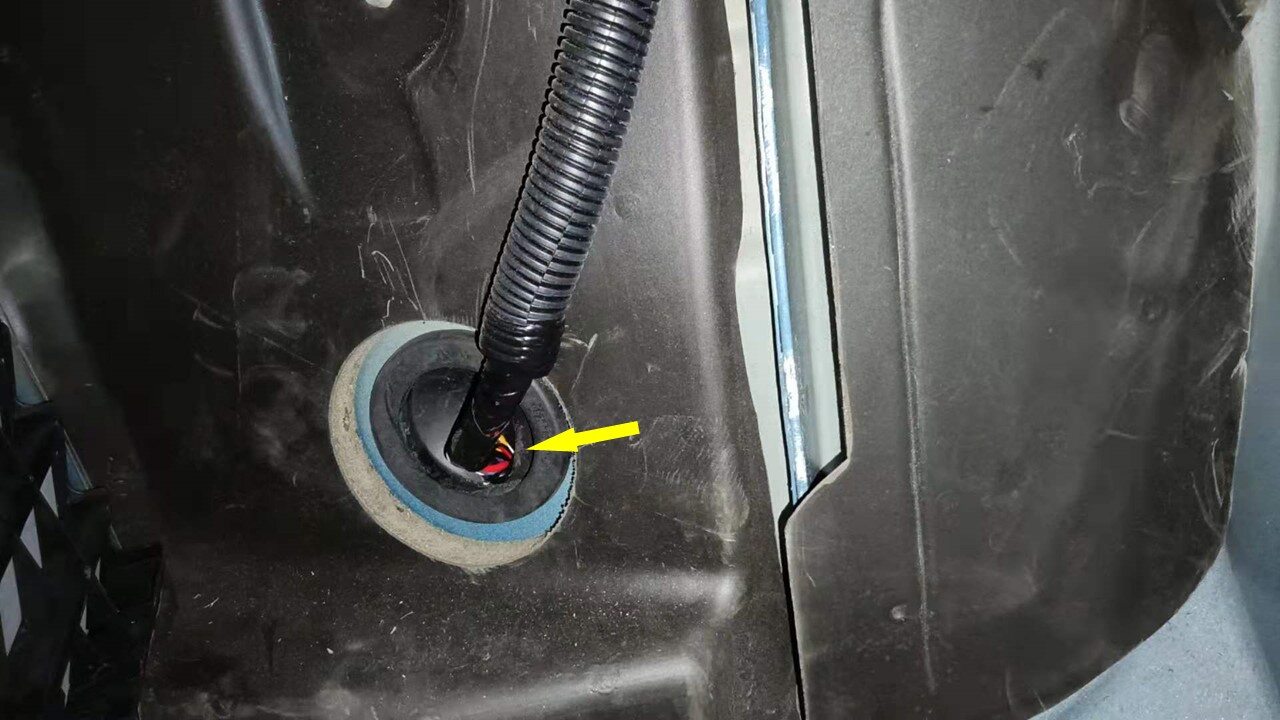

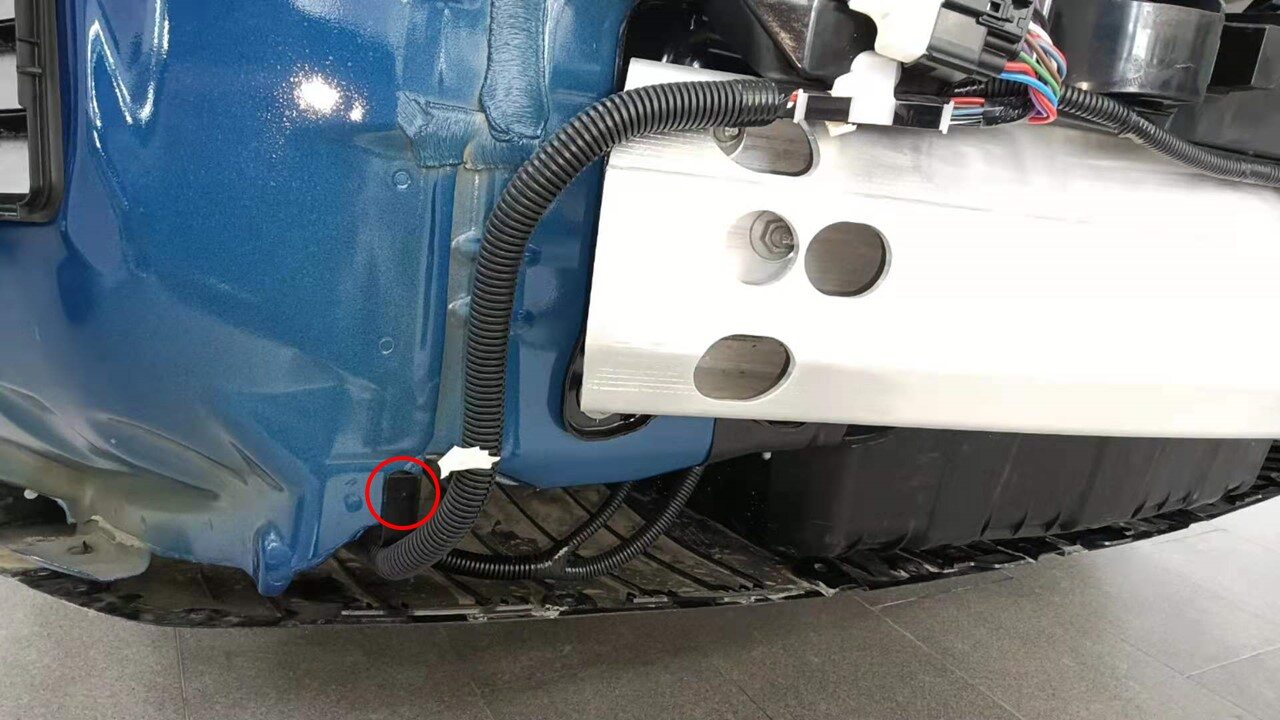

  15. 将后副车架部分的左侧车身线束推动穿过后备箱左侧隔板。
    注
    线束应该穿过左后轮毂内衬区域后部附近的后备箱内。

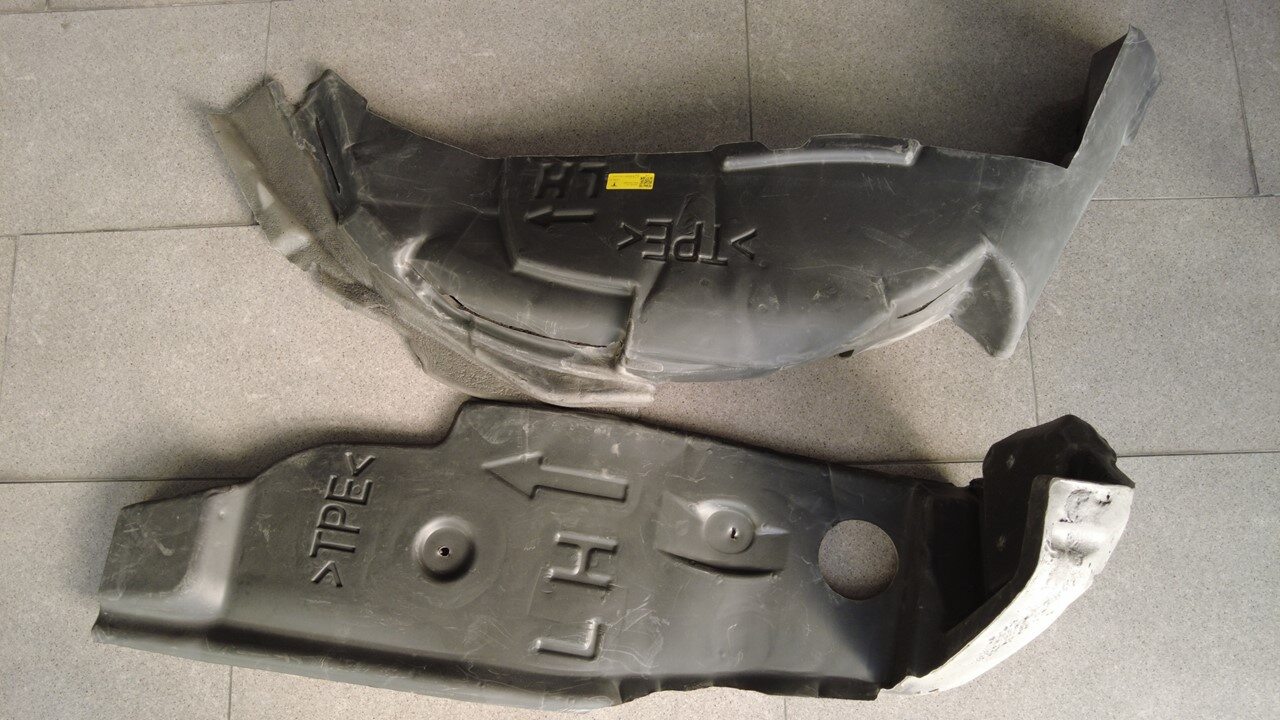

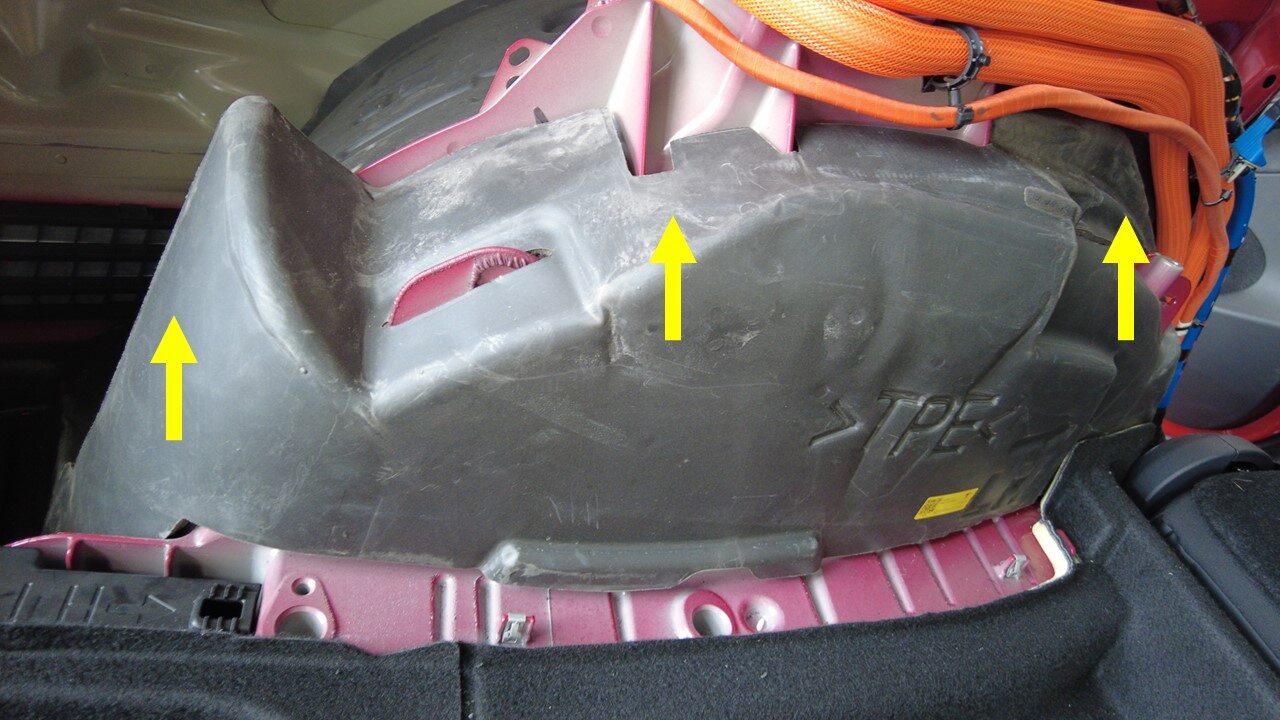

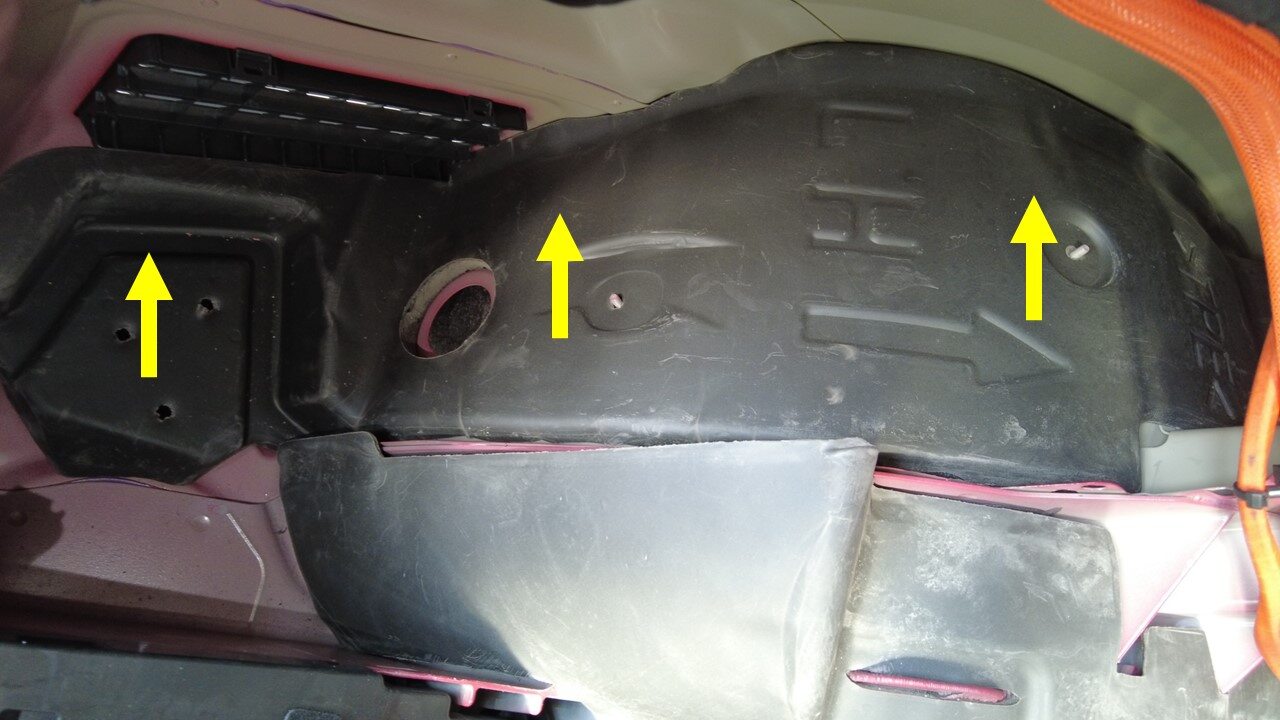

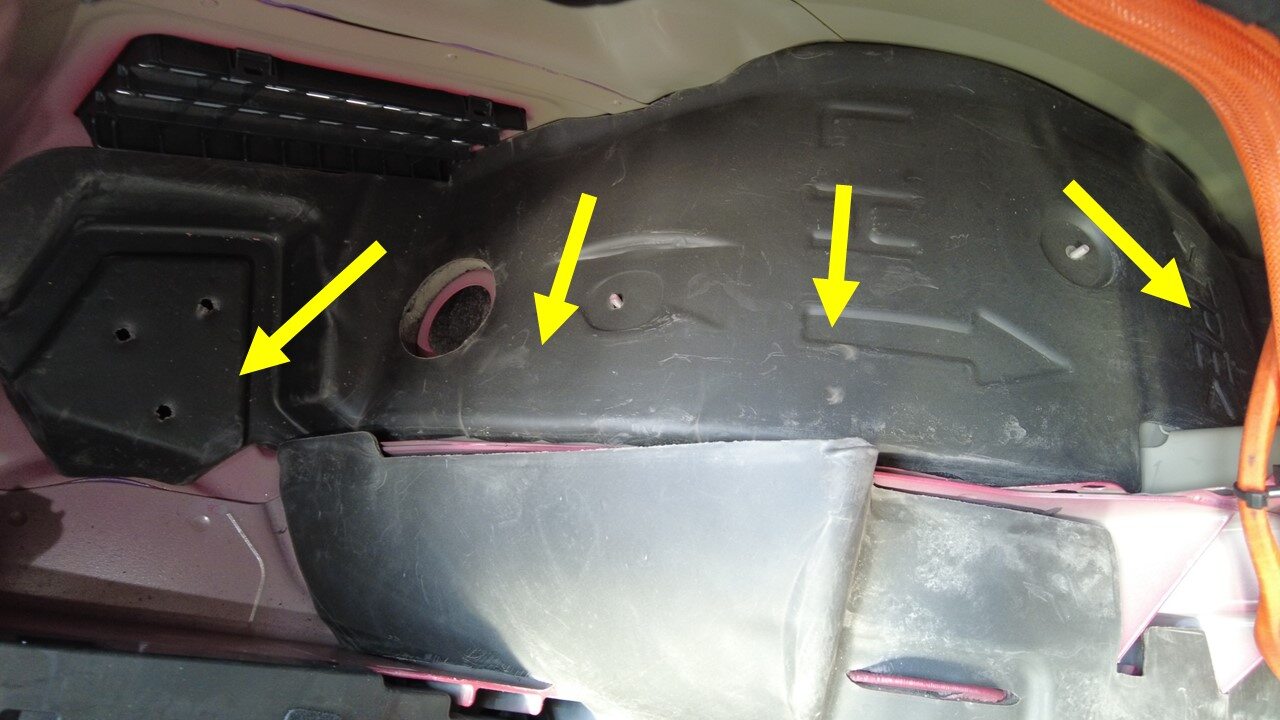

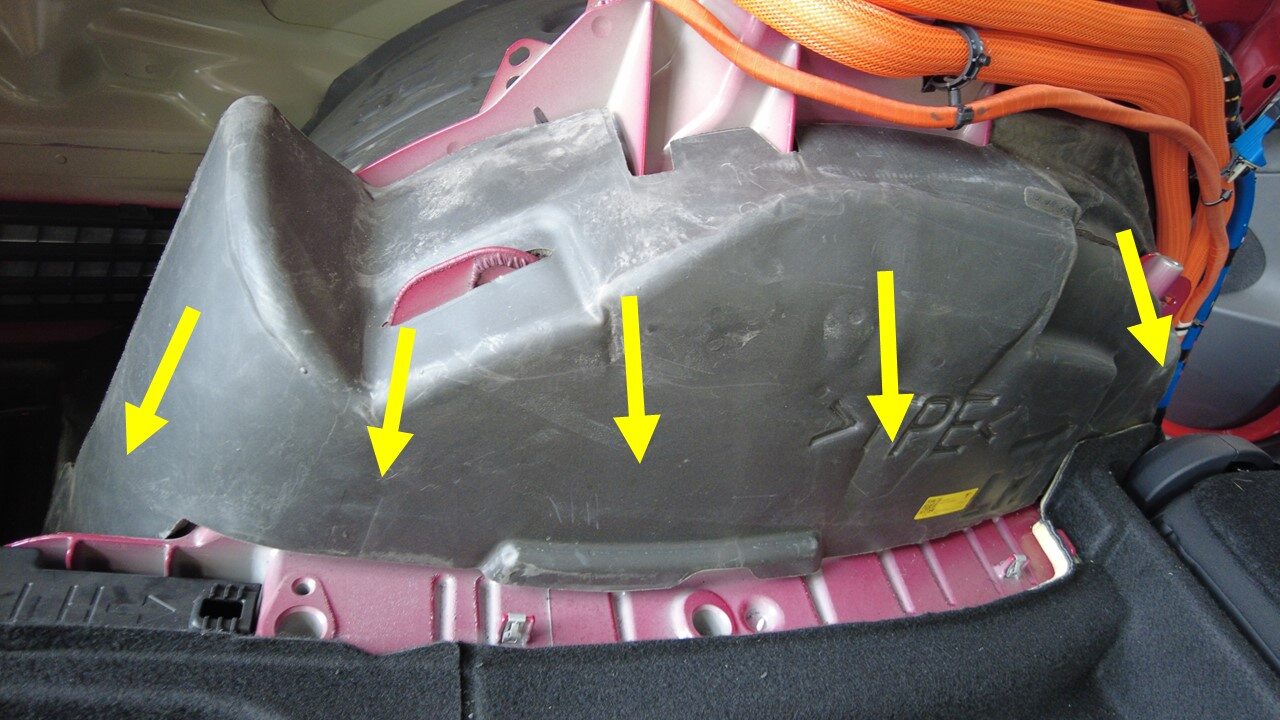

  16. 将左后轮罩绝缘体从车身上拆下。

安装

  1. 将左后轮罩绝缘体安装到车身上。
  2. 将后部线束密封件穿过车身，使其完全就位。
    注
    线束应该穿过左后轮毂内衬区域后部附近的后备箱内。
  3. 连接后副车架以及左后电子驻车制动 (EPB) 连接器（2 个）。
  4. 连接后低能耗蓝牙 (BLE) 连接器并接合锁片。
  5. 将后部车身线束安装到后饰板中间支架上（4 个卡子）。
  6. 安装后饰板。请参阅 尾灯 - 左侧（拆卸和更换）。
  7. 检查并佩戴高压绝缘手套和皮革手套。
  8. 清理高压连接器接触面上残留的 Penetrox。
    注
    清理 Penetrox 后，等待其风干 1 分钟。新母排的高压连接器上涂有 Penetrox。
  9. 放置母排套件连接器，然后将其降至高压接头上。
    注
    因为母排上存在张力，请握紧母排，注意请勿损坏母排连接器。
  10. 安装将充电接口母排套件固定到高压接头的螺栓（2 个）。
    9 Nm (6.6 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  11. 将线束导件（3 个）紧固到左后车门门槛处的车身上。

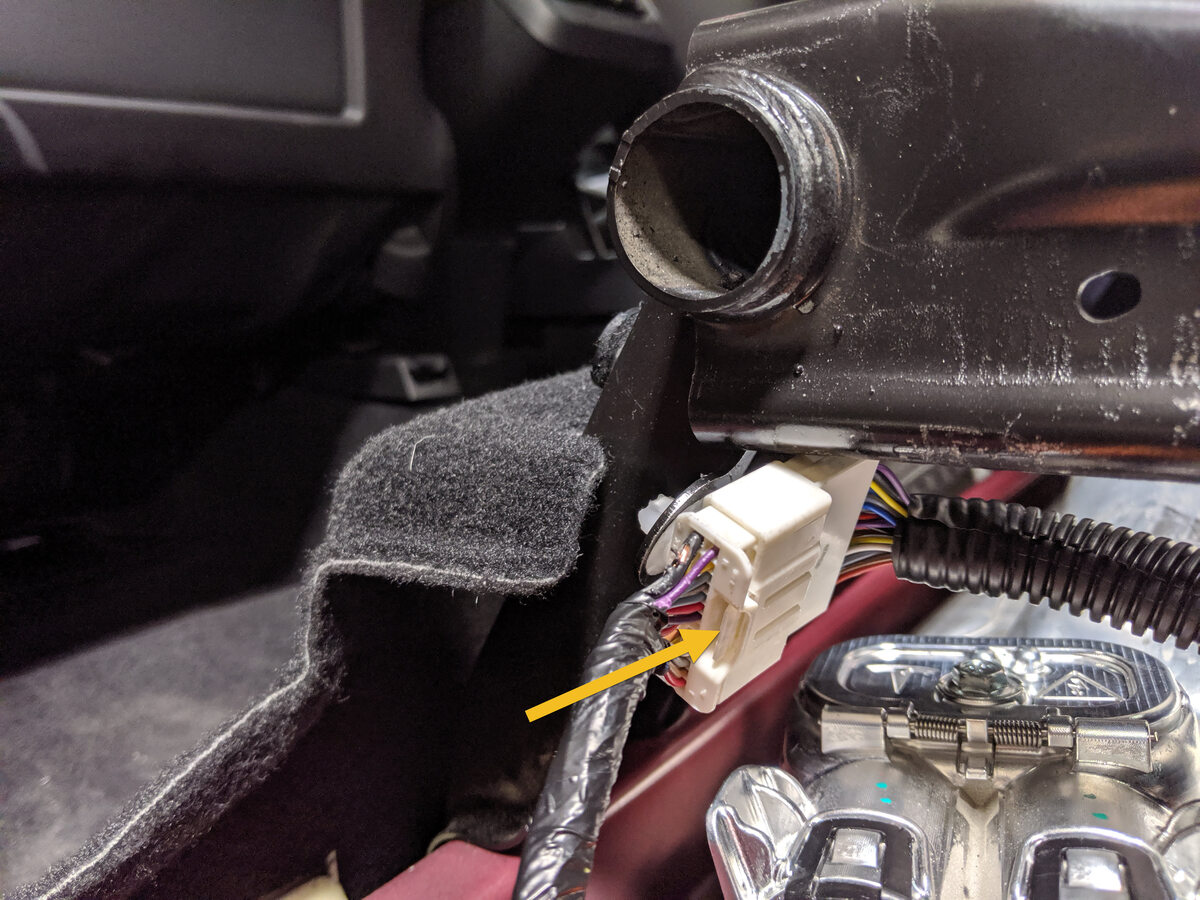

  12. 连接第二排左侧座椅连接器。
  13. 将第二排左侧座椅连接器紧固到左侧座椅框架上。
  14. 在高压母排引线至螺栓头的每个高压接头处进行 Hioki 电阻测试。
    • 如果电阻值高于 0.195 毫欧（195 微欧），请停止作业，并上报 Toolbox 会话。
    • 如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。
    • 如果电阻值反复在 0.00 毫欧和 0.050 毫欧（50 微欧）之间变化，表明已通过 Hioki 测试，请执行下一步骤。
  15. 安装用于固定母排罩检修板的螺栓。
    9 Nm (6.6 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  16. 脱下高压绝缘手套。
  17. 安装左侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下 - 左侧（拆卸和更换）。
  18. 安装第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  19. 连接低压电池电源。请参阅 12V/低压电源（断开和连接）。
  20. 关闭掀背尾门和充电接口盖板。
  21. 将两个前排座椅移回原位。
  22. 升起所有车窗并关闭所有车门。
