弹簧 - 后悬架 - LH(拆卸和更换)

校正代码 31153002 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • Gedore 弹簧压缩器
  • 1137855-00-A 后行驶高度扭矩工具,MODEL 3
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

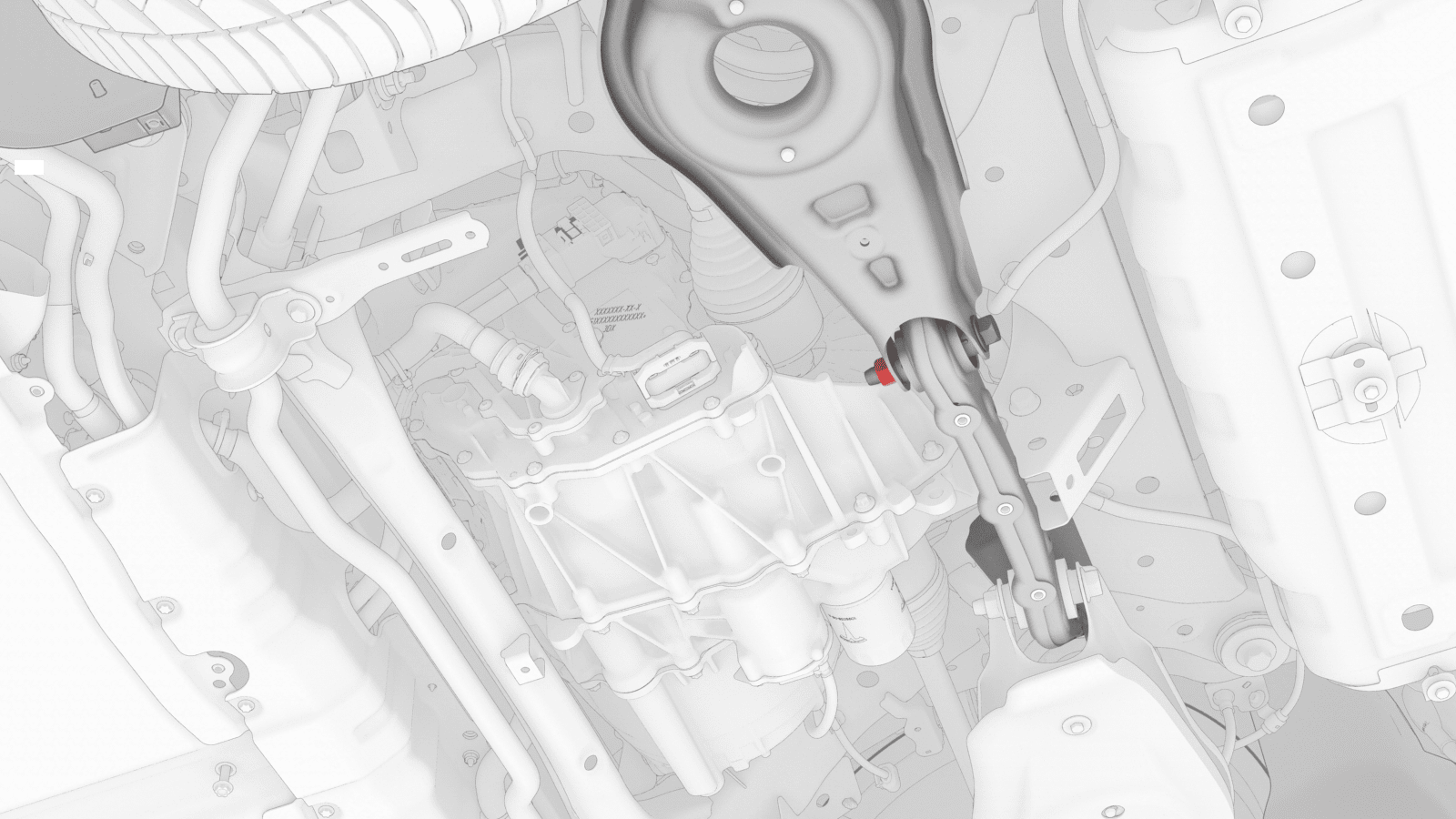

本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  • 2023 年 6 月 15 日:添加了完整程序概览视频,仅作为补充材料。

拆卸

  1. 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 松开左后车轮上的轮毂螺母。
  3. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  4. 拆卸左后悬架护罩。请参阅盖板 - 后悬架 - LH(拆卸和更换)
  5. 拆卸左后轮毂。请参阅轮毂总成(拆卸和安装)
  6. 在左后螺旋弹簧上安装一个弹簧压缩器。
    提示: 推荐使用以下工具:
    • Gedore 弹簧压缩器
  7. 在左后悬架下方放置支架。
  8. 松开将左后下尾连杆固定到副车架的螺母。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  9. 拆卸将后减震器固定到左后下尾连杆的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  10. 拆卸将左后下尾连杆固定到转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  11. 在助手的帮助下,固定住左后悬架弹簧,同时缓慢降下支架,从转向节上松开左后下尾连杆。

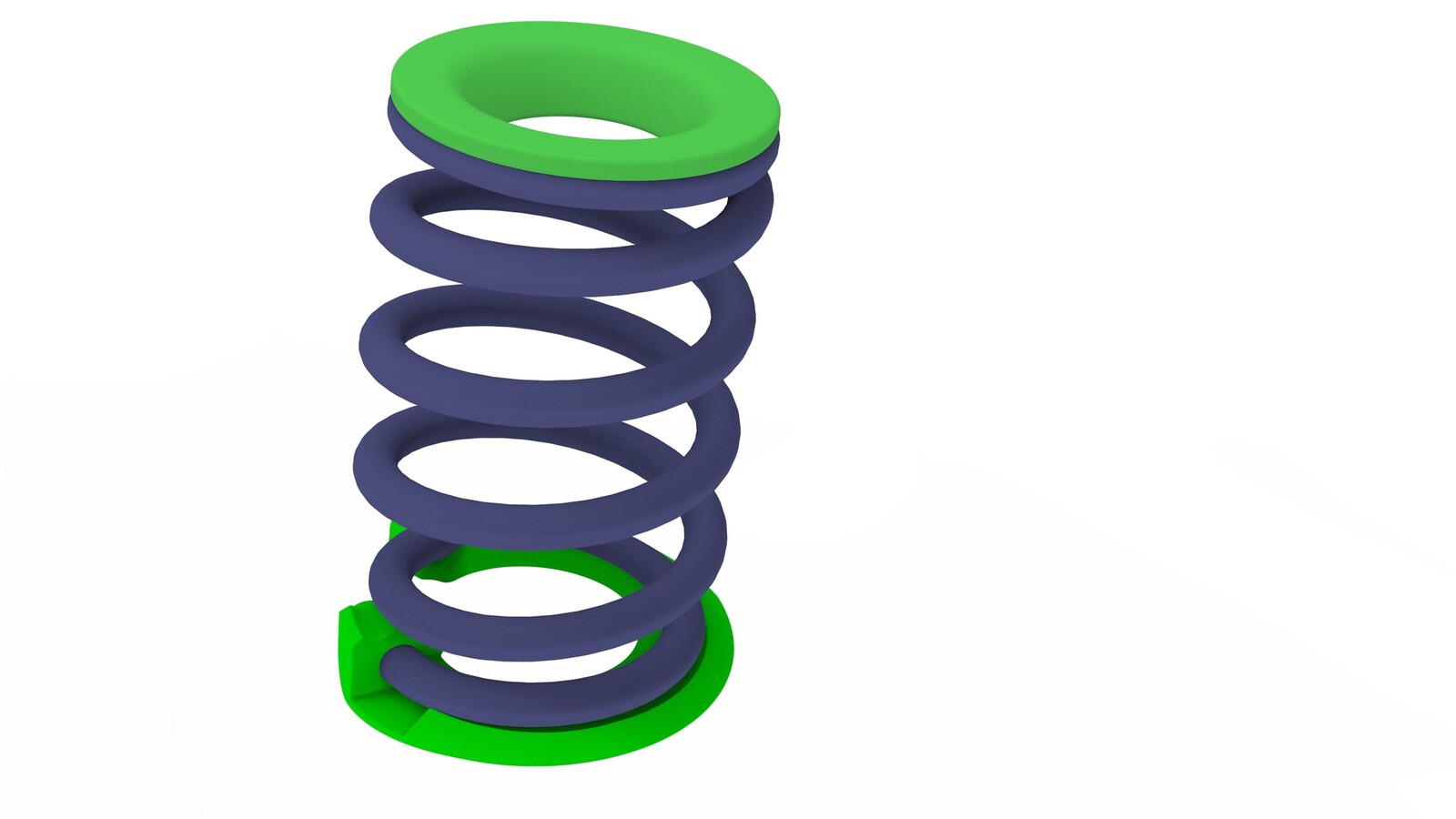

  12. 从车上拆下左后悬架弹簧。
  13. 从左后悬架弹簧上拆下弹簧压缩器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    释放弹簧张力时,请务必注意。水平固定弹簧并使弹簧背对您。

安装

  1. 向左后螺旋弹簧上安装弹簧压缩器。
  2. 将新的左后悬架弹簧安装入位,同时升起支架,直至左后下方控制臂得到支撑。
    Informational PurposesAn informational icon, calling your attention
    可能需要进一步压下左后悬架弹簧,直至左后下方控制臂和转向节的孔对齐。
  3. 手动拧紧将左后下尾连杆固定到转向节的螺栓和螺母。
  4. 手动拧紧将后减震器固定到左后下尾连杆的螺栓和螺母。
  5. 拆卸将制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  6. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上,然后手动拧紧带耳螺母。
  7. 使用托臂支架支撑轮毂千斤顶适配器。
  8. 在副车架上找到后侧行驶高度扭矩工具插入点,然后插入后侧行驶高度扭矩表,以确认后悬架设置为行驶高度规格。如有必要,可调节支架或弹簧压缩器工具。
    Informational PurposesAn informational icon, calling your attention
    当工具的顶部接触到副车架且工具的底部与下方控制臂连接时,则表明悬架处于模拟行驶高度。
    提示: 推荐使用以下工具:
    • 1137855-00-A 后行驶高度扭矩工具,MODEL 3
  9. 测量围板底部与后轴中心之间的距离,确保后悬架已设置到行驶高度:测得距离应为 427 毫米。

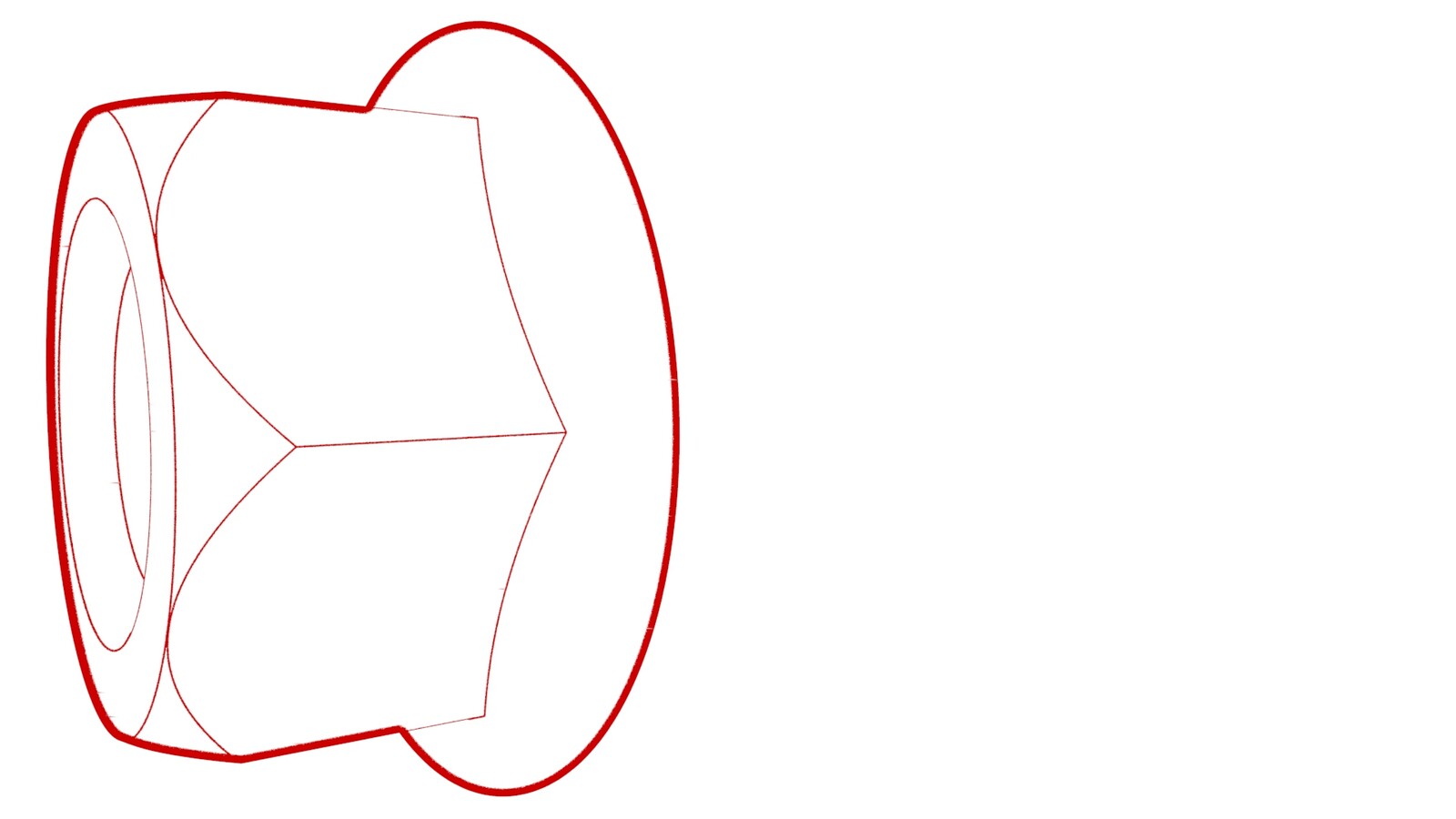

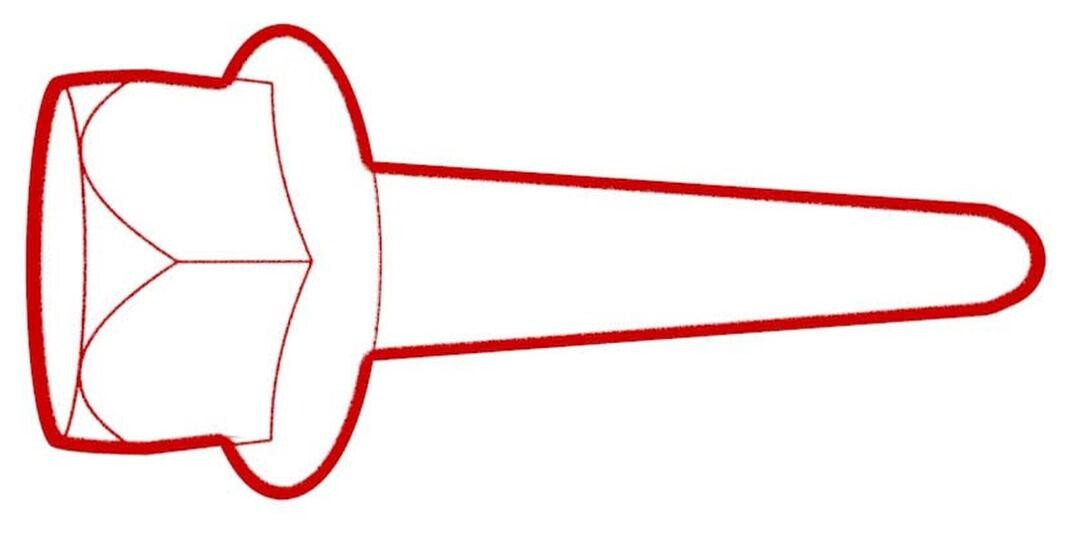

  10. 拧紧将左后下尾连杆固定到副框架的螺栓。拧紧螺栓后,用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手

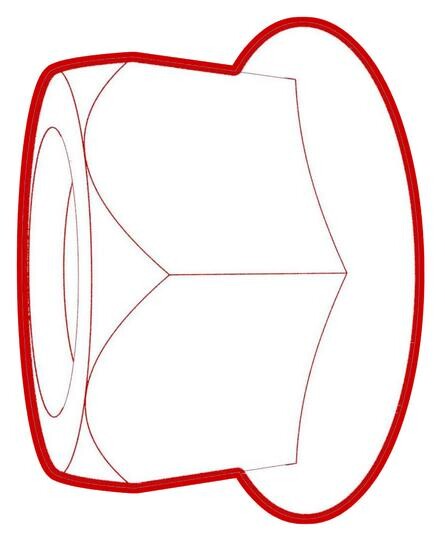

  11. 拧紧将左后下尾连杆固定到转向节的螺栓。拧紧螺栓后,用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手

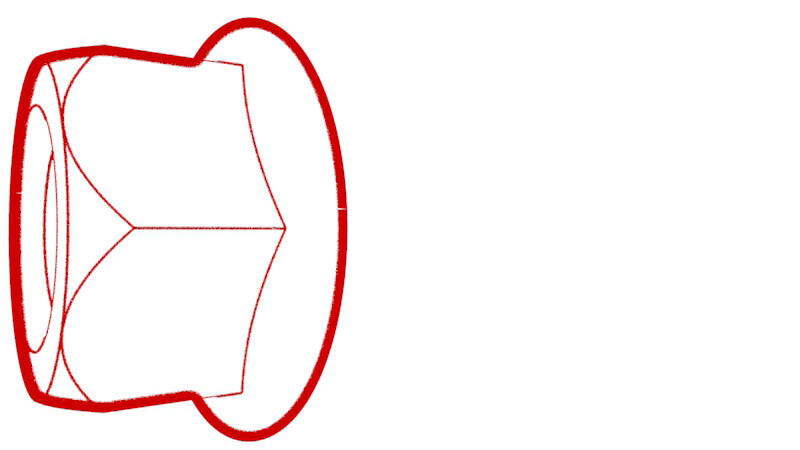

  12. 拧紧将后减震器固定到左后下部尾连杆的螺栓和螺母。拧紧螺栓后,用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  13. 拆卸左后悬架下方的托臂支架。
  14. 拆卸固定轮毂轴承千斤顶适配器的带耳螺母,然后从车辆上拆下轮毂轴承千斤顶适配器。

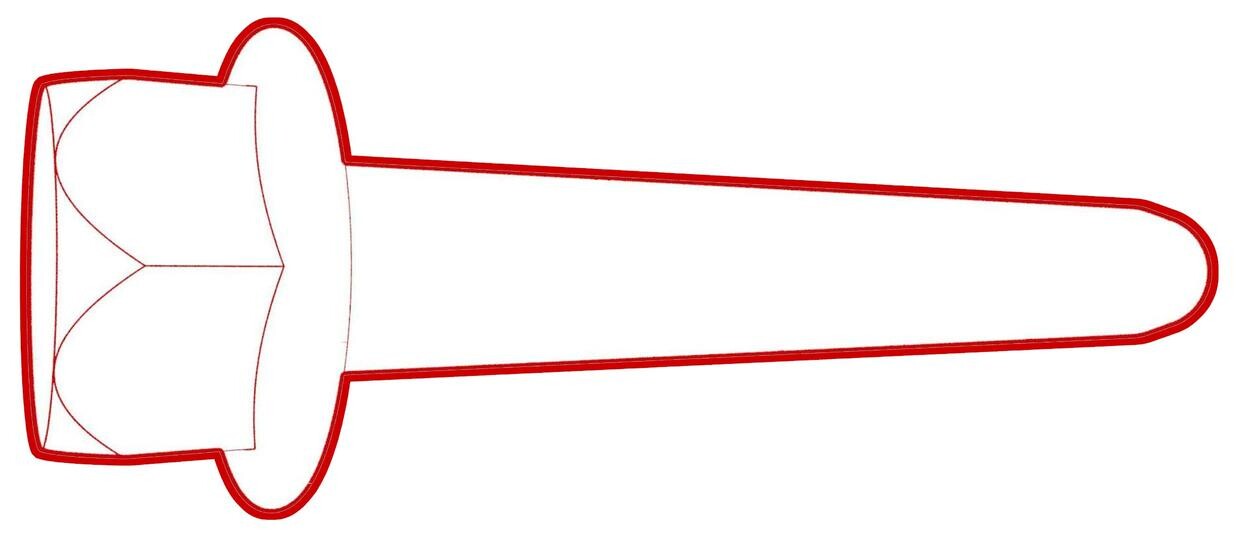

  15. 安装将左后制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  16. 从左后螺旋弹簧上拆下弹簧压缩器。
  17. 安装左后悬架护罩。请参阅盖板 - 后悬架 - LH(拆卸和更换)
  18. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  19. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  20. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
