铰链 - 前备箱盖 - LH（拆卸和更换）

校正代码 11330302 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 从车辆上拆下前备箱盖。请参阅前备箱盖（拆卸和安装）。

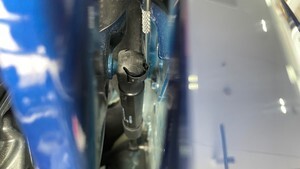

  2. 松开将 LH 气压支撑杆固定到前备箱盖铰链的夹子，然后从总成上拆下支撑杆。

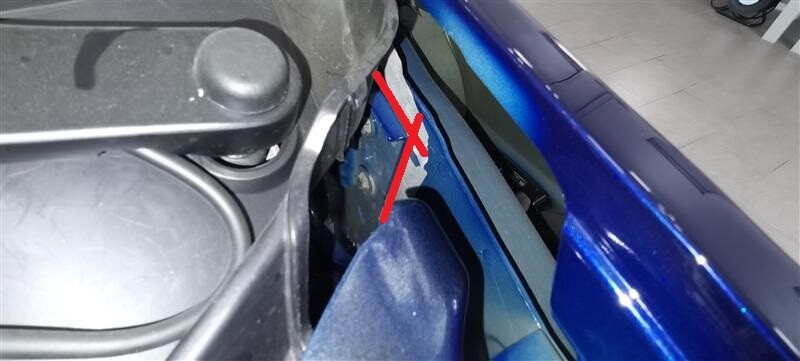

  3. 向 LH 铰链位置粘贴遮蔽胶带，以便在安装过程中辅助进行对齐。

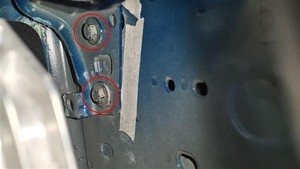

  4. 拆下将 LH 前备箱盖铰链固定到车身的螺栓。
    提示： 推荐使用以下工具：
    • 13 毫米旋转球套筒

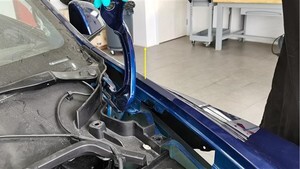

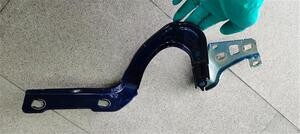

  5. 从车上拆下 LH 前备箱盖铰链。

安装

  1. 将 LH 前备箱盖铰链放在车上。
  2. 安装将 LH 前备箱盖铰链固定到车身的螺栓。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    使用遮蔽胶带辅助进行对齐。根据需要调节前备箱盖铰链。
    提示： 推荐使用以下工具：
    • 13 毫米旋转球套筒
  3. 从 LH 铰链位置揭下遮蔽胶带。
  4. 安装将 LH 气压支撑杆固定到前备箱盖铰链的夹子。
  5. 安装前备箱盖。请参阅前备箱盖（拆卸和安装）。
