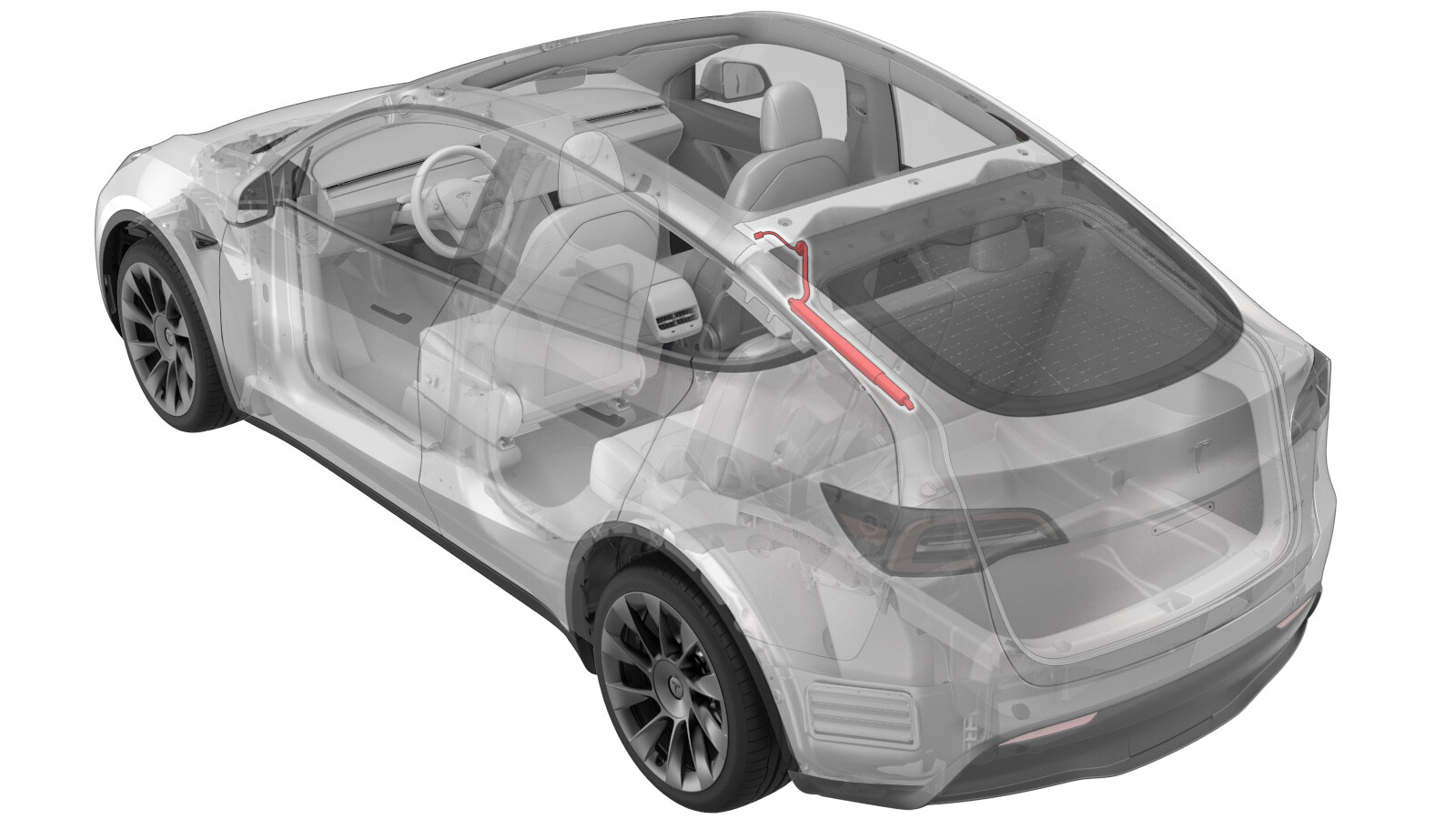

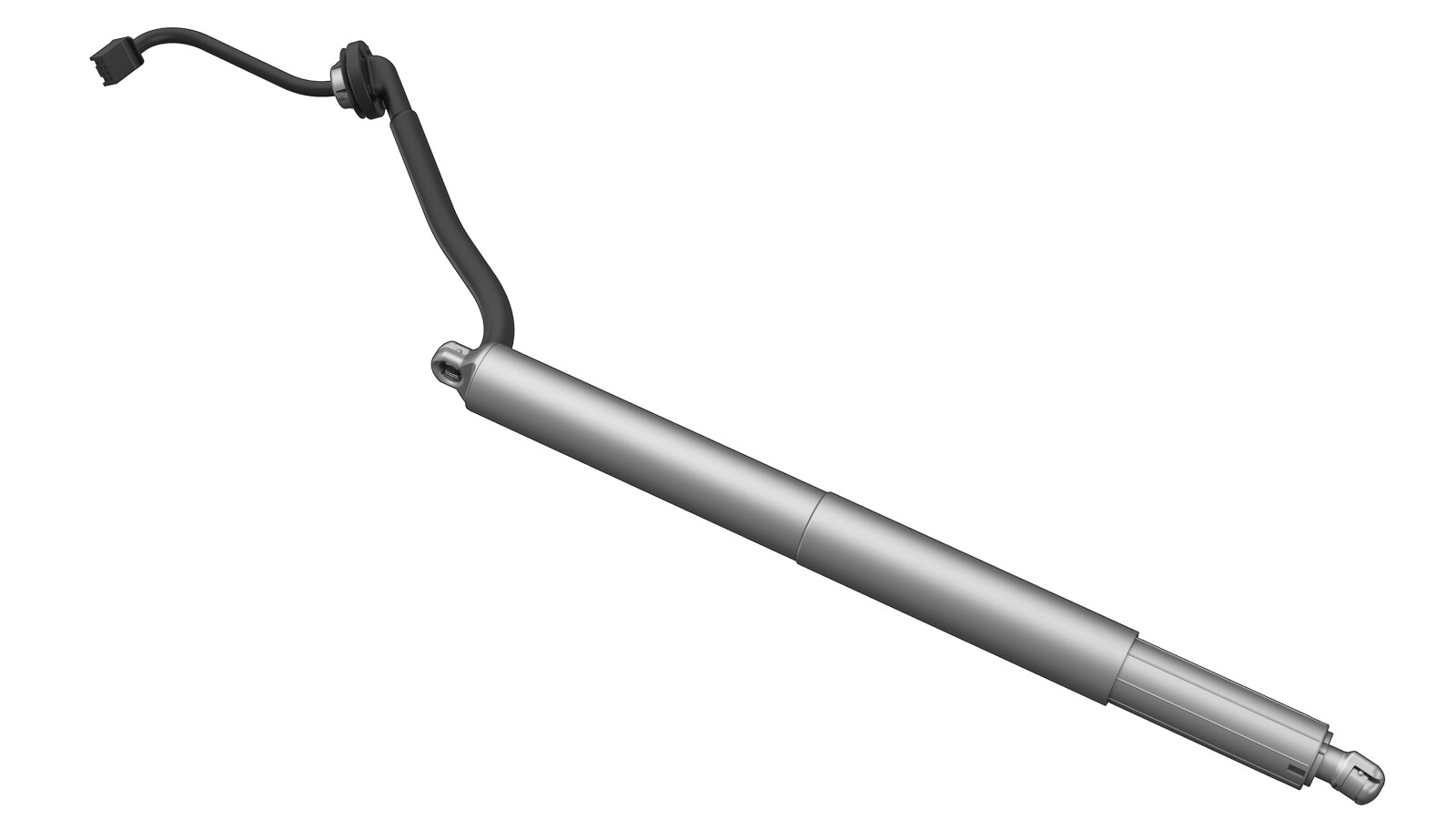

电动支撑杆 - 掀背尾门（拆卸和更换）

校正代码 11334202 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025 年 1 月 24 日：根据最新验证删除了有关后备箱侧饰板和 C 柱的步骤。
  • 1080562-00-A - 前备箱盖支撑杆
  • 1082502-00-A - 可充气袋

拆卸

  1. 打开掀背尾门和左后车门。

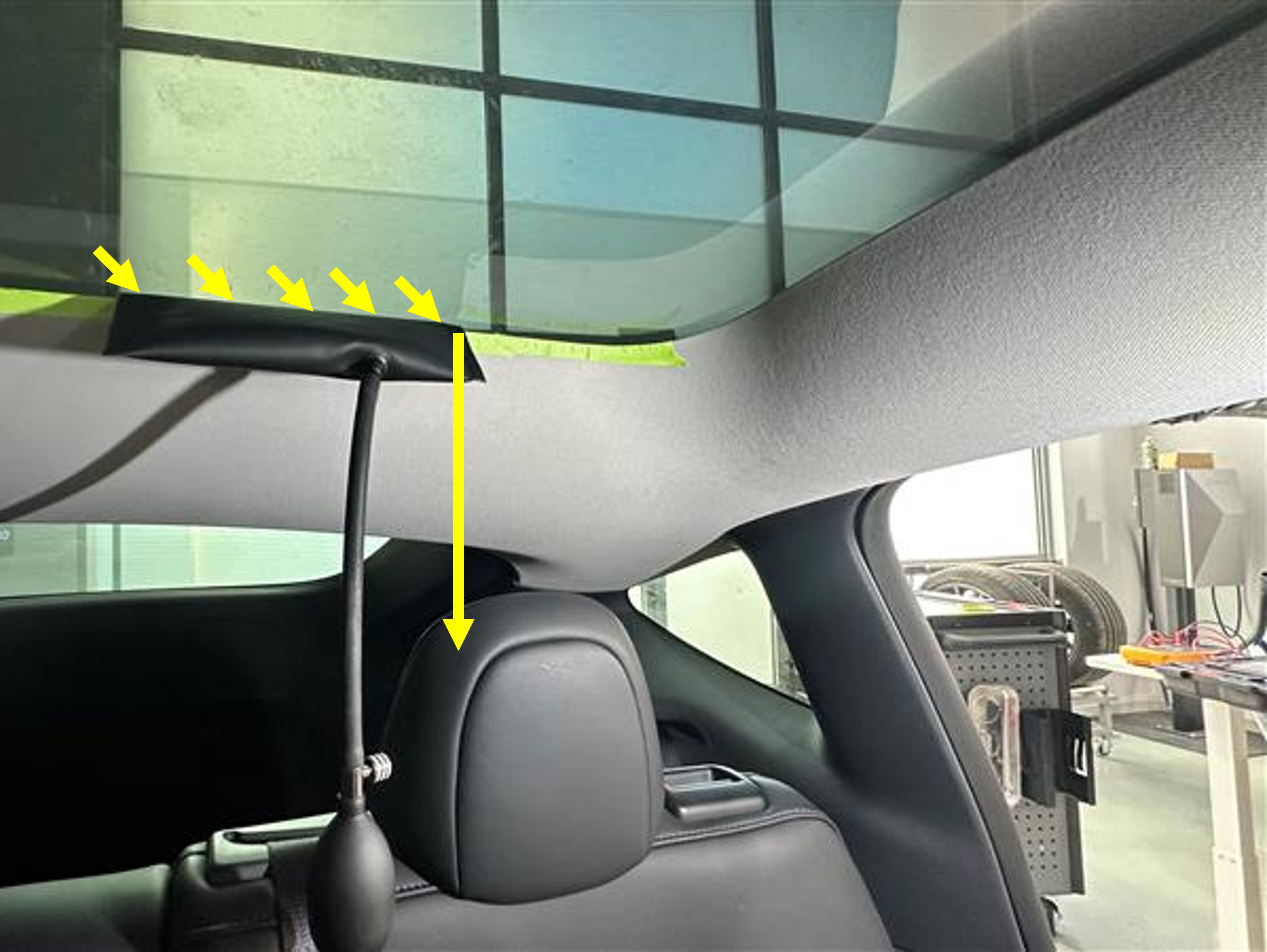

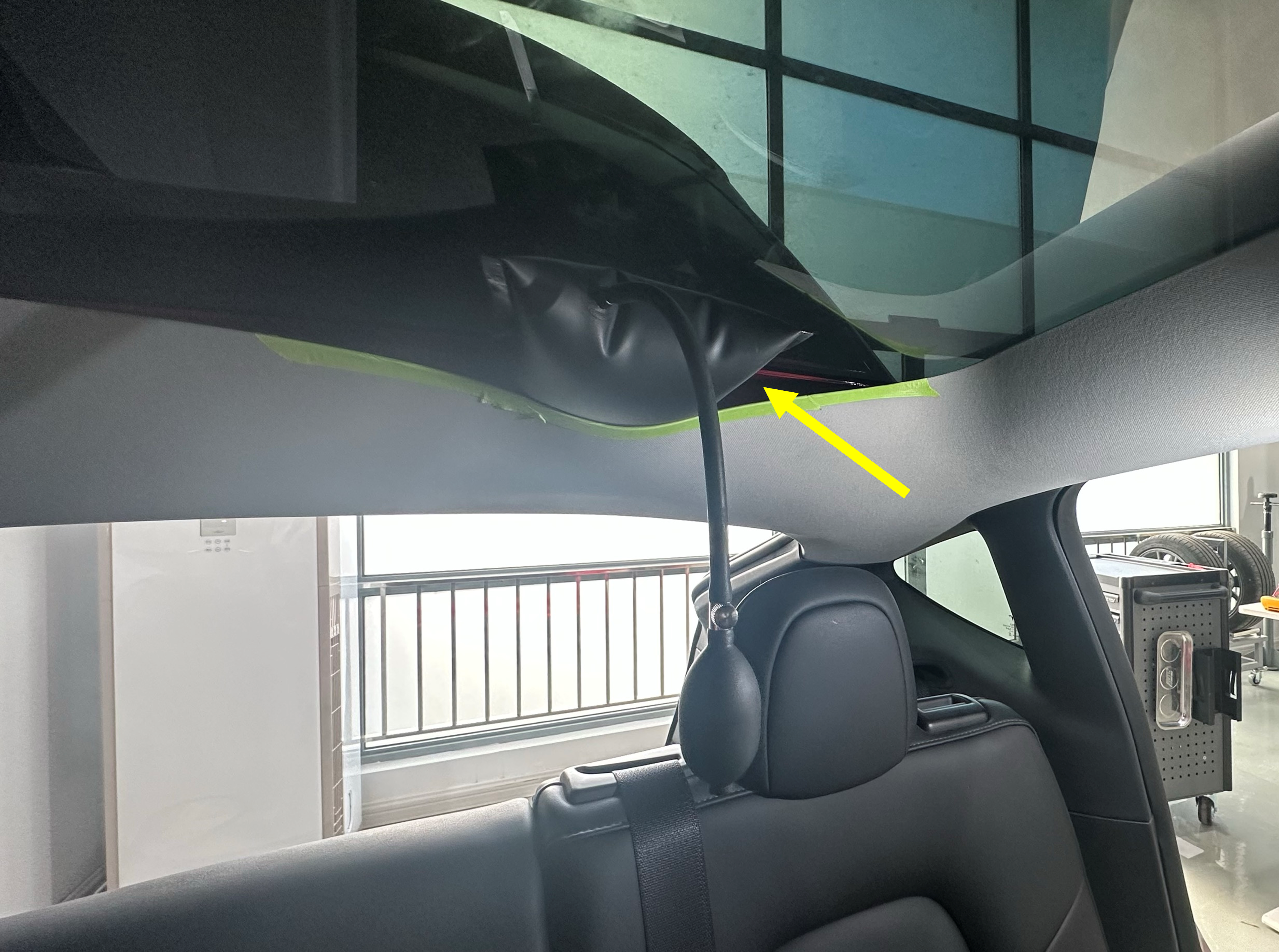

  2. 将可充气袋放置在后部顶篷和车顶玻璃之间，以便接触电动支柱连接器。
    Informational PurposesAn informational icon, calling your attention
    注

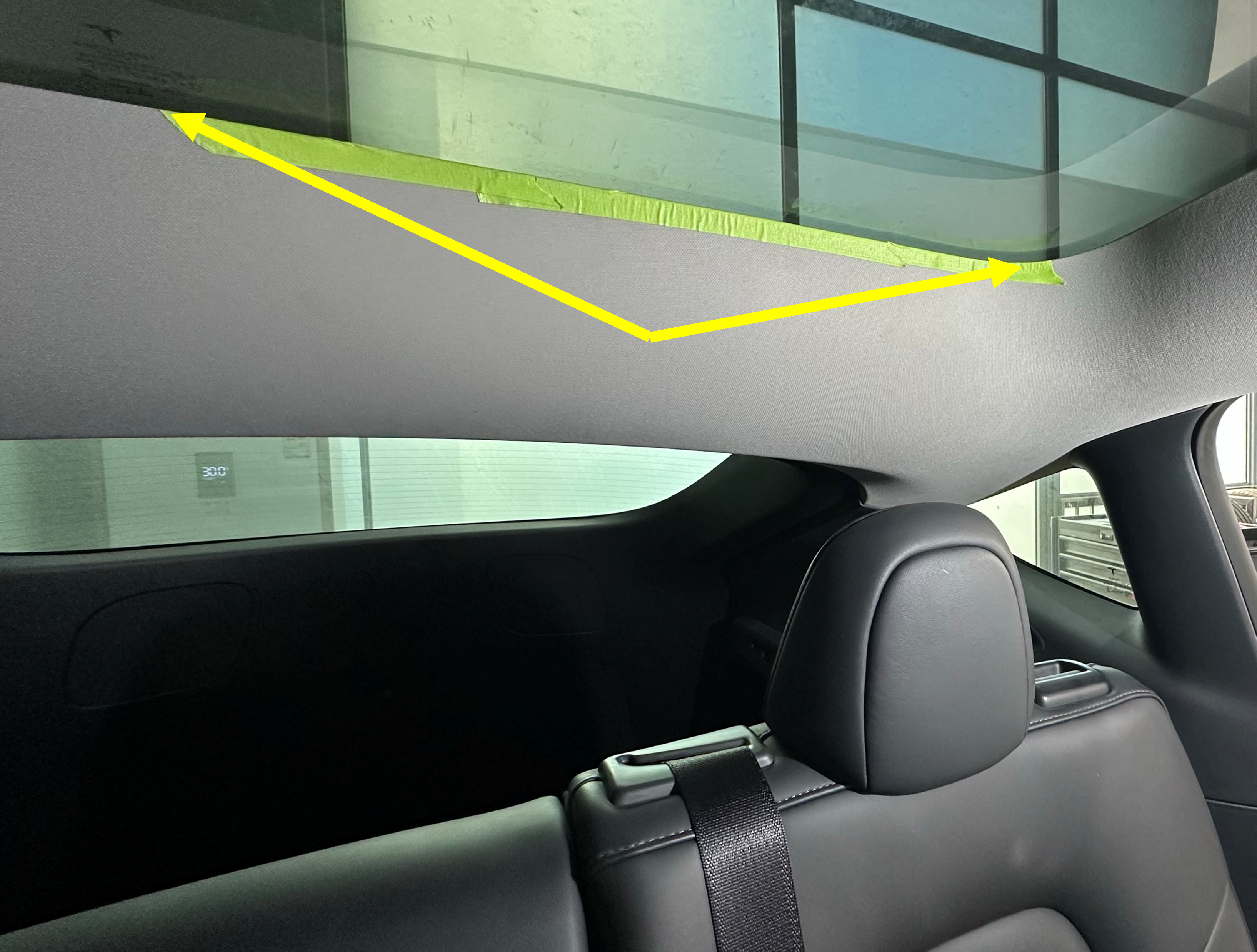

    必要时在顶篷上粘贴胶带。

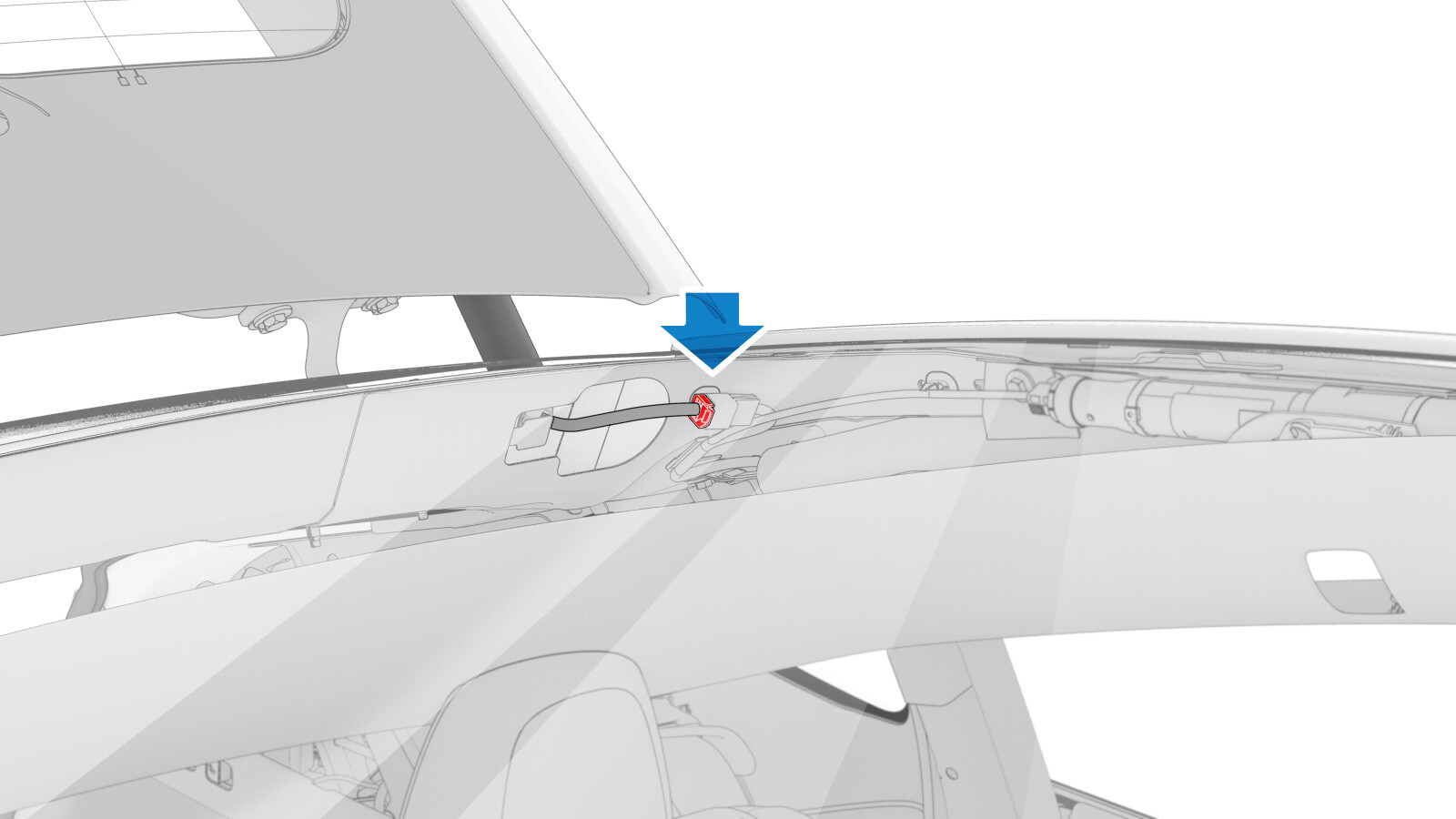

  3. 断开掀背尾门电动支柱连接器。
  4. 松开将电气线束索环固定到车身的锁片，然后将索环从车身上松开。

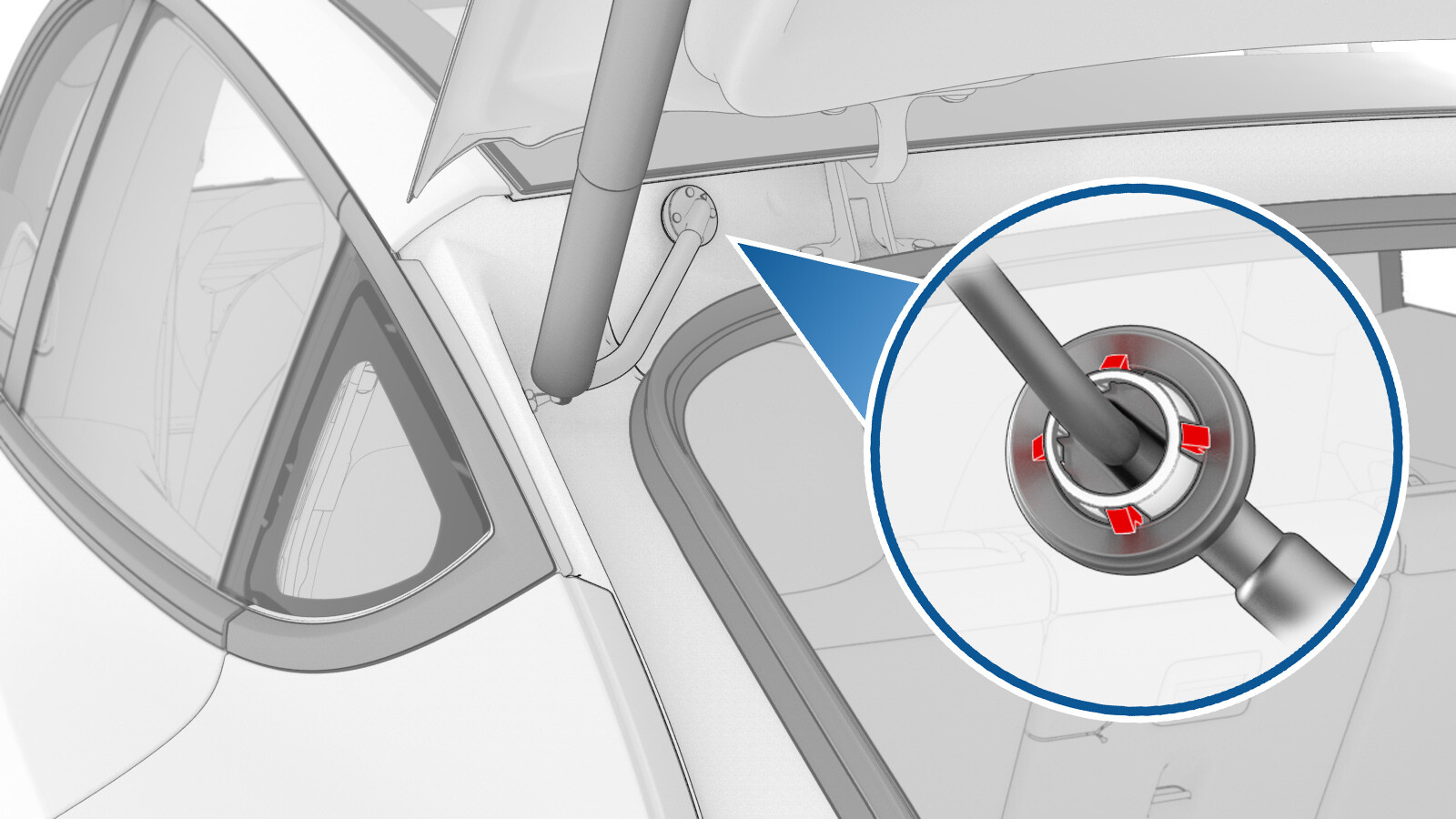

  5. 使用支撑杆撑起掀背尾门。

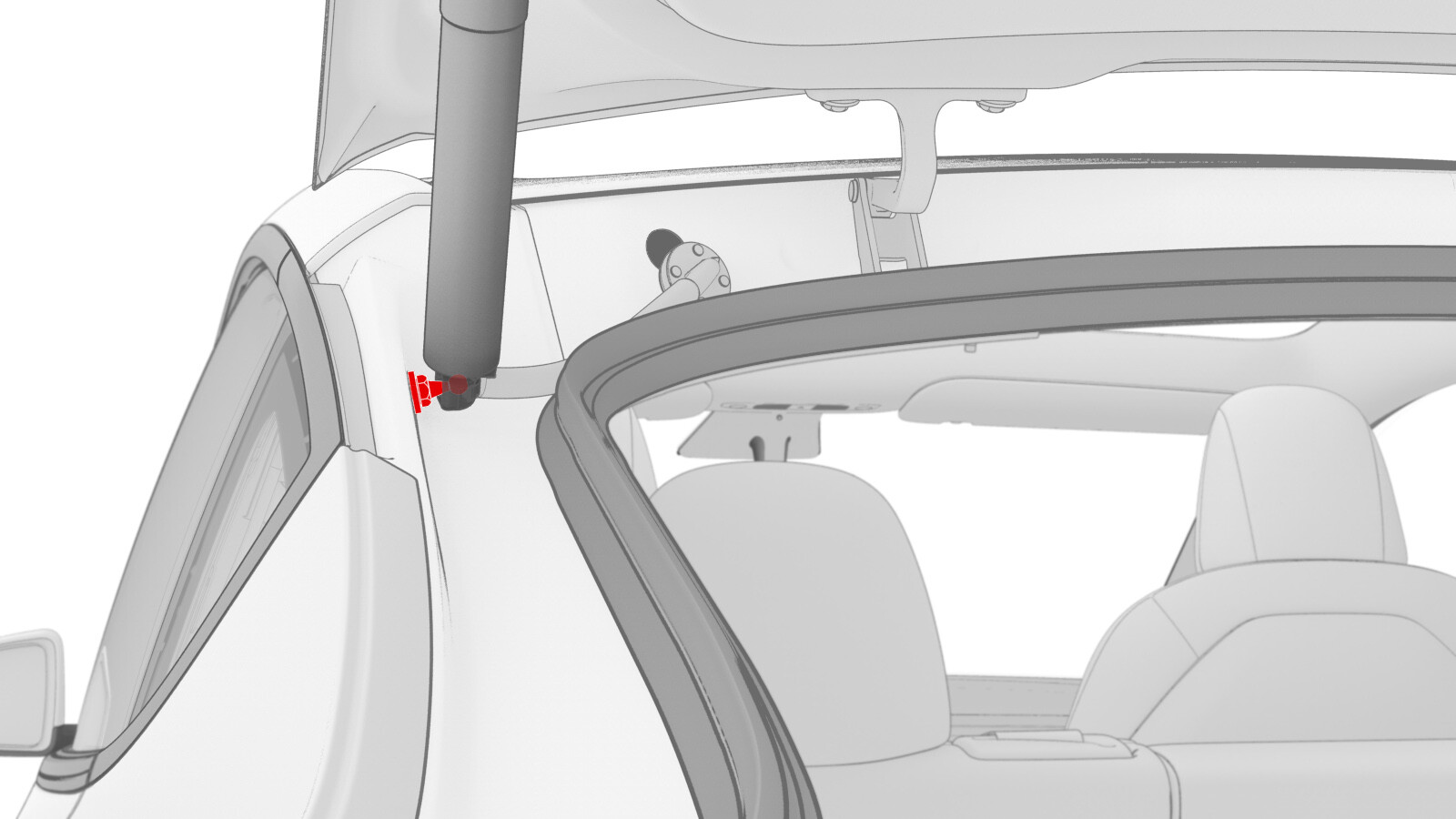

  6. 松开固定到车辆上的掀背尾门下部电动支柱球头销。

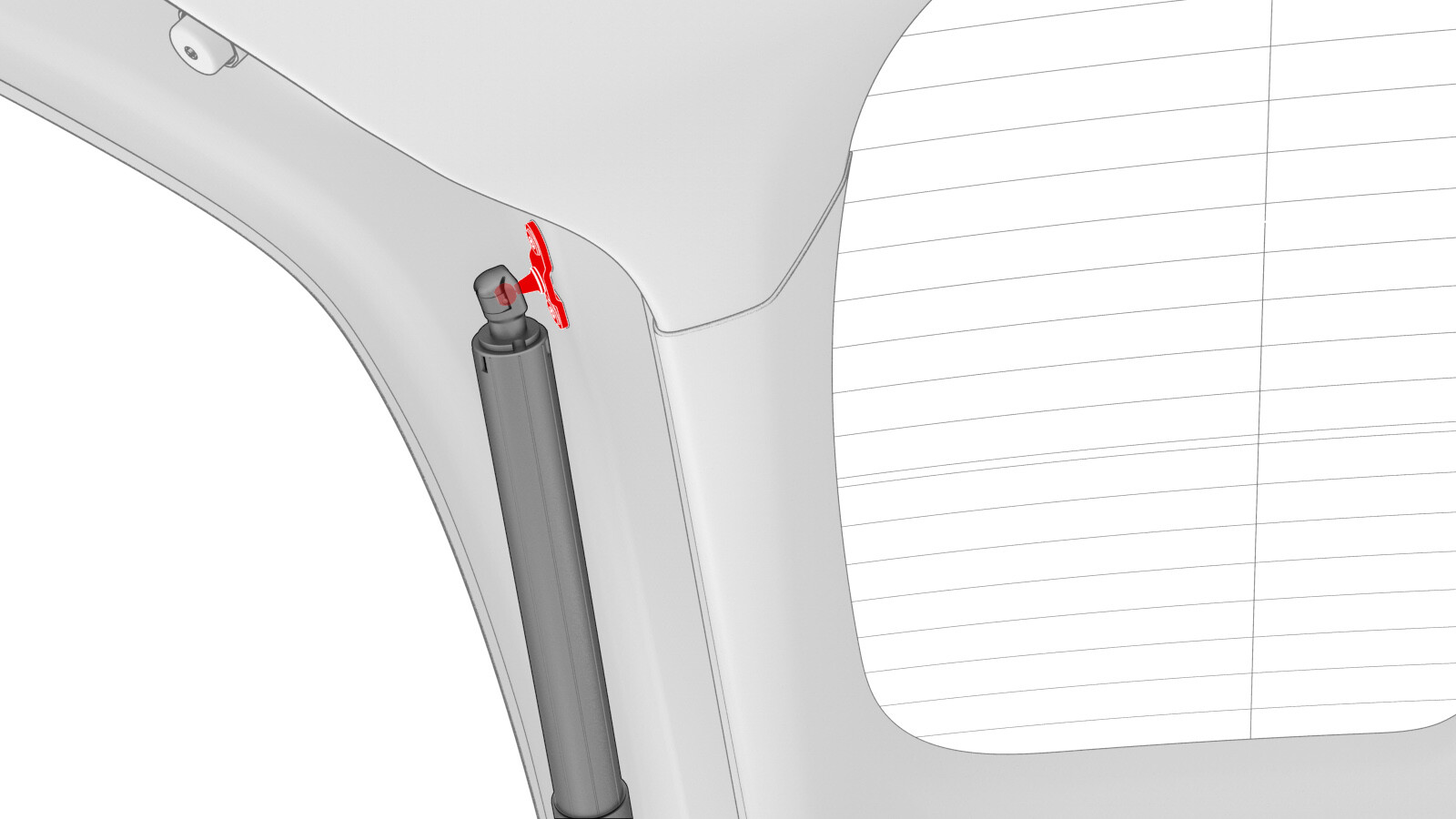

  7. 松开固定到掀背尾门上的掀背尾门上部电动支柱球头销，然后将支柱从车辆上拆下。

安装

  1. 使用卡子将掀背尾门上部电动支柱球头销固定到掀背尾门上。
  2. 使用卡子将掀背尾门下部电动支柱球头销固定到车辆上。
  3. 将电气线束穿过车身布设好，然后紧固索环。
  4. 连接掀背尾门电动支柱连接器。
  5. 取走后部顶篷和车顶玻璃之间的可充气袋。
  6. 关闭掀背尾门和左后车门。
