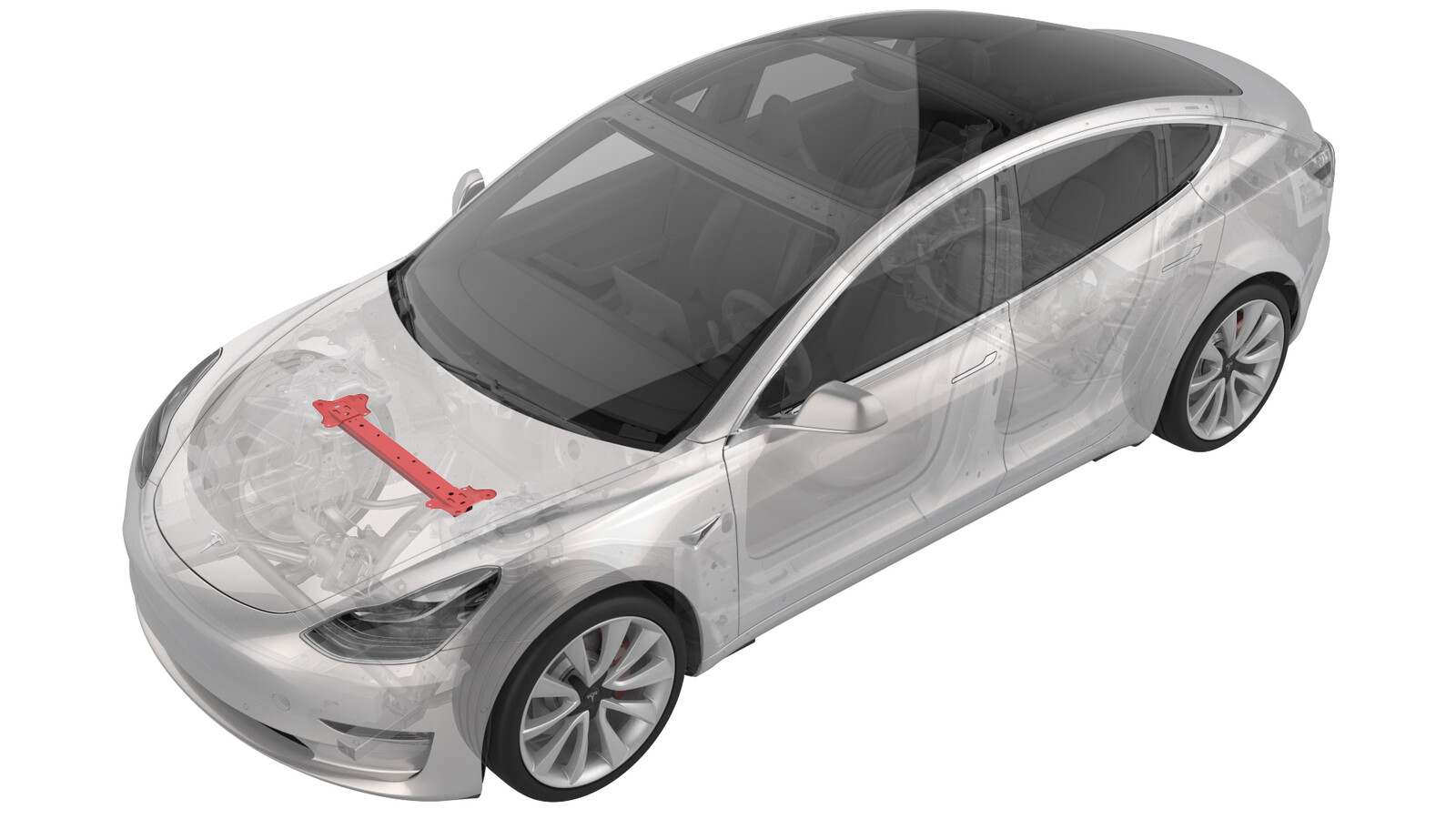

支架 - 减震塔(拆卸和更换)

校正代码 10102202 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)
  2. 从减震塔支架上拆下压缩机和压缩机总成,然后将压缩机总成支撑在前备箱加固梁上。请参阅支架 - 压缩机(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention

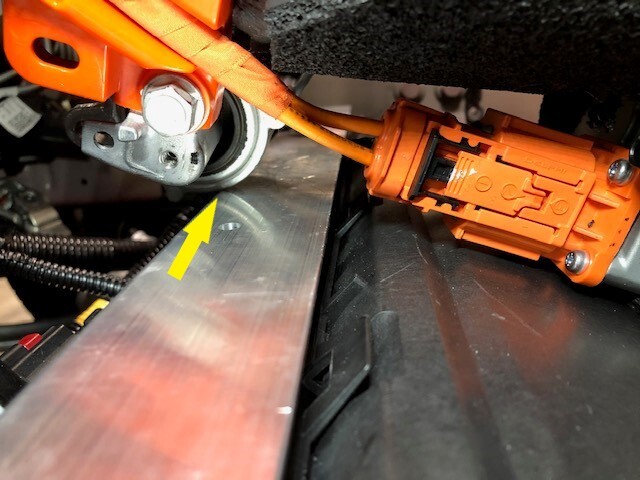

    无需从压缩机上拆下支架。
  3. 用弹力绳支撑超级歧管。
    Informational PurposesAn informational icon, calling your attention

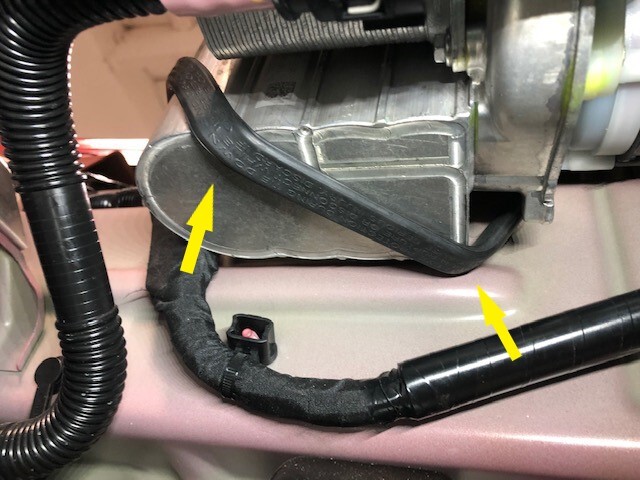

    将弹力绳安装到 RH 前备箱盖支柱支架上。将弹力绳环绕在蓄压器外壳周围,并固定到车身 RH 侧。切勿将弹力绳固定在冷却液泵或超级歧管塑料外壳周围。必要时使用镜子目视检查蓄压器外壳周围的弹力绳。

  4. 拆下将超级歧管固定到减震塔支架的螺栓。
    Informational PurposesAn informational icon, calling your attention

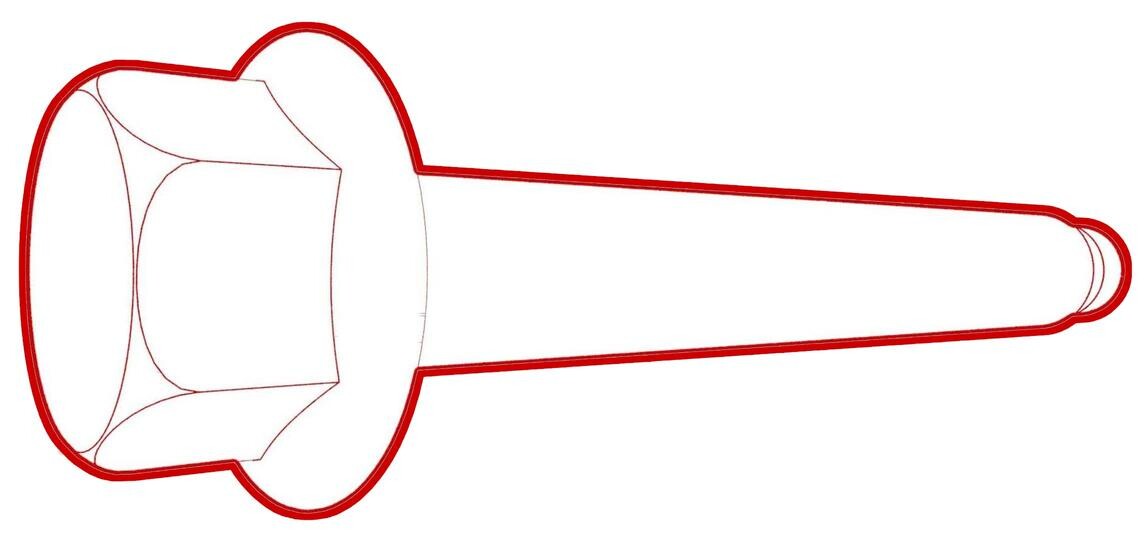

    2 个螺栓,15 毫米,31 Nm;建议请助手帮忙;在减震塔支架横梁下方逆时针旋转超级歧管
  5. 拆下将减震塔支架固定到车身的 LH 和 RH 螺栓。

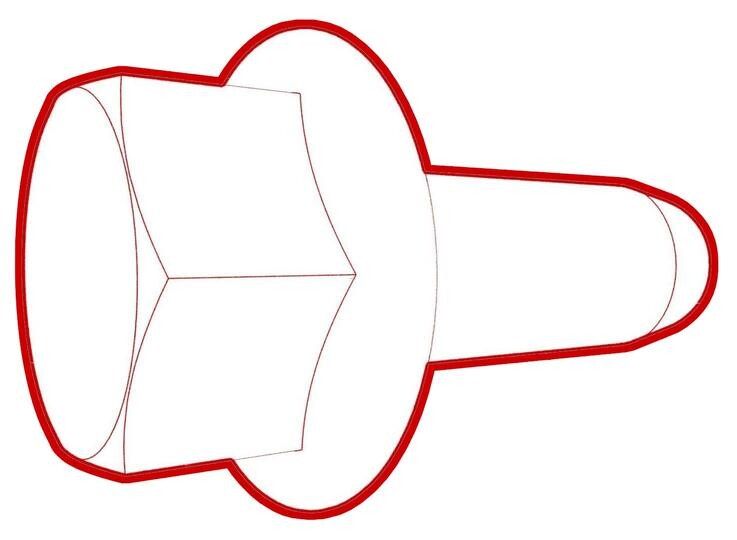

    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
  6. 拆下将减震塔支架固定到车身的 LH 和 RH 外螺栓,然后从车上拆下减震塔支架。

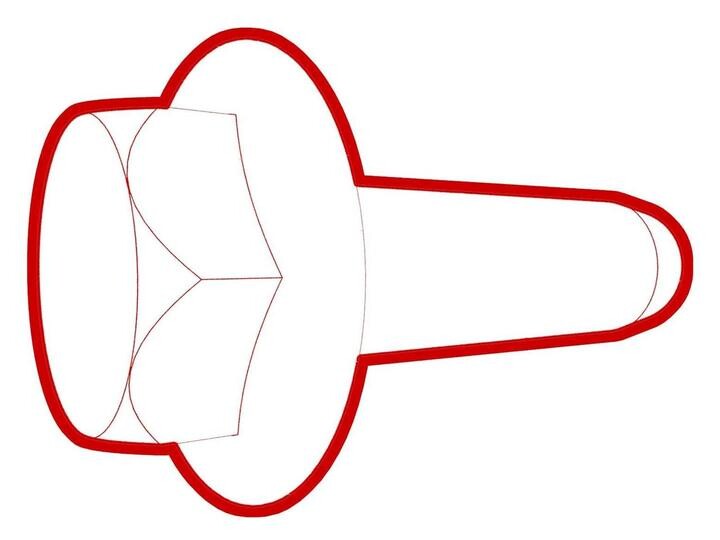

    62 Nm (45.7 lbs-ft)

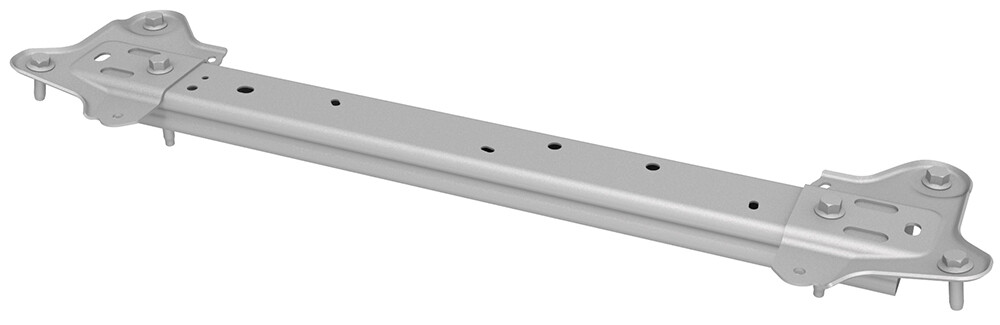

  7. 拆下减震塔支架。

安装

安装程序与拆卸程序相反。
