软管 - 回流 - 动力总成（结构化电池组）（拆卸和更换）

校正代码 18303132 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 拆卸左门槛板支架。请参阅支架 - 门槛板 - LH（结构化电池组）（拆卸和更换）。
  3. 去掉盖住 LH 门槛检修口的丁基粘贴片 (x2)。
    图 1. 图示为 LH 前侧；LH 后侧类似
  4. 将举升机垫适配器 (x2) 安装到 LH 门槛中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅使用 Model Y 举升机垫适配器 (1614078-00-A)。
    图 2. 图示为 LH 前侧；LH 后侧类似
  5. 对车辆的 RH 侧重复第 2 步至第 4 步。
  6. 举升并支撑车辆。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    举升车辆前，确认千斤顶的位置。仅放置在车门槛板前后的举升点上。
  7. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  8. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  9. 拆卸将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓（2 个），然后将总成从车辆上拆下。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    向上转动总成的后边缘清理制动液储液罐，然后向上提起总成清理前备箱储物单元。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
  10. 断开低压电源。请参阅12V/低压电源（断开和连接）。
  11. 将车辆举升到适宜的作业高度。
  12. 在高压电池右前侧下方放置一个冷却液排放容器。

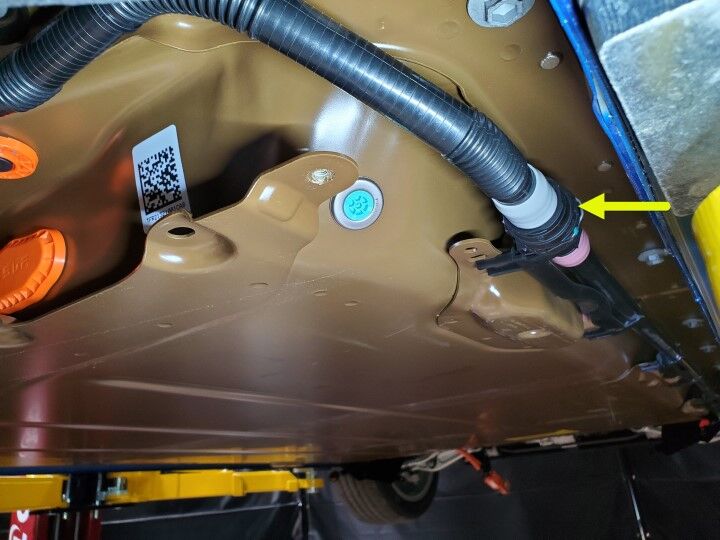

  13. 松开弹簧夹，断开车辆 RH 前侧的动力总成回路软管，然后插接外螺纹接头和内螺纹接头。
  14. 在高压电池 RH 后侧下方放置一个冷却液排放容器。

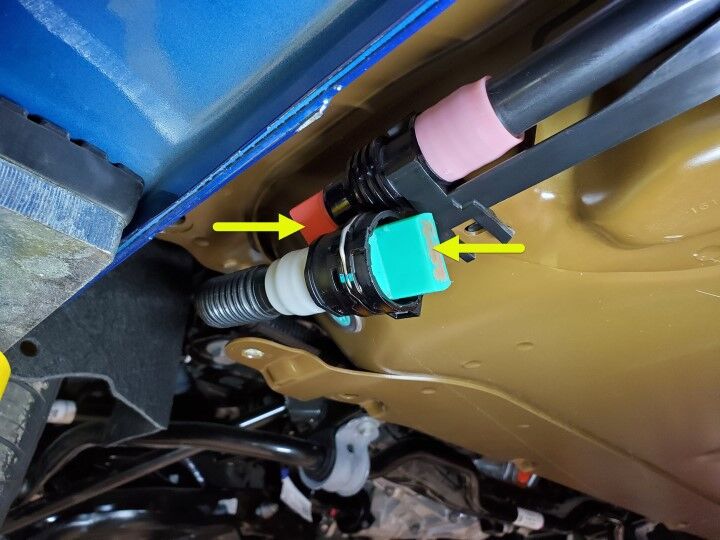

  15. 松开弹簧夹，断开车辆 RH 后侧的动力总成回路软管，然后插接外螺纹接头和内螺纹接头。

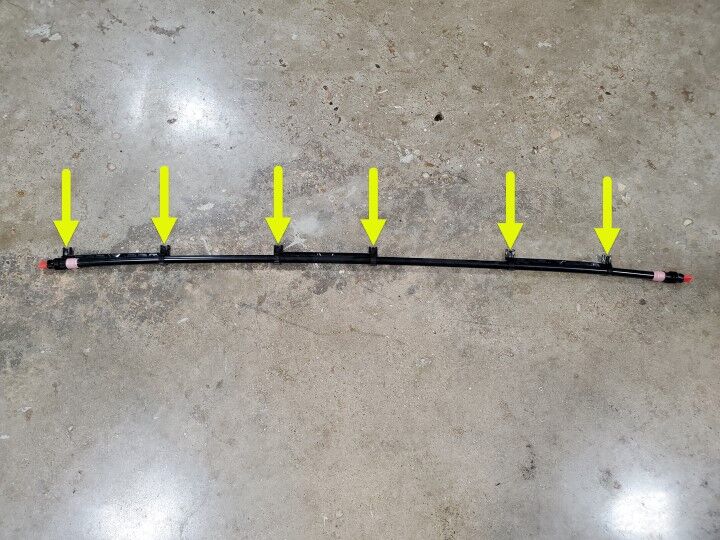

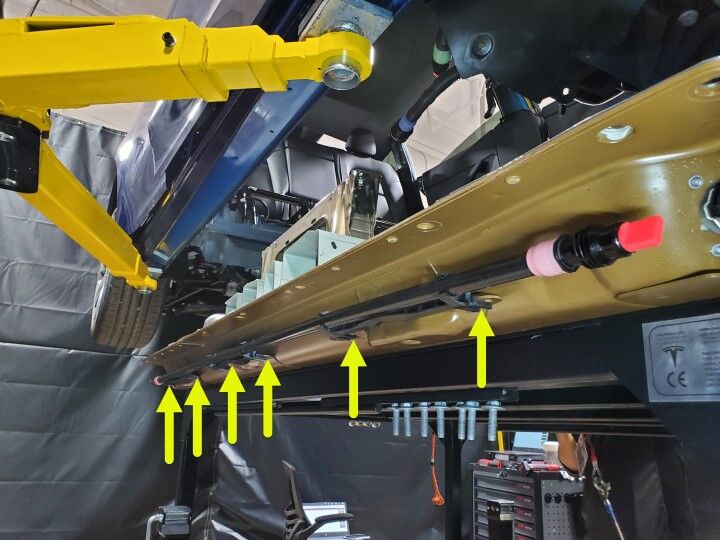

  16. 松开将动力总成回路软管固定到车辆的卡夹 (x6) 和支架 (x6)，然后从车上拆下软管。
    Informational PurposesAn informational icon, calling your attention
    注

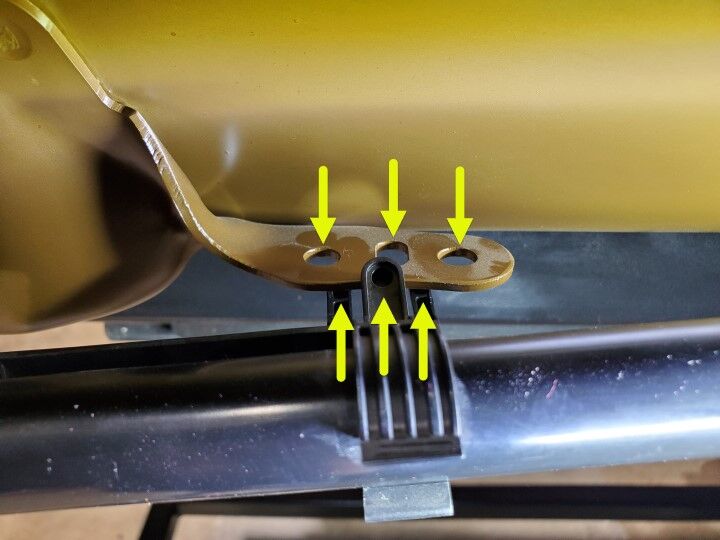

    每个卡夹具有 3 个基线，需要从 3 个支架孔松开。

安装

  1. 将动力总成回路软管放入车内，然后固定将软管固定到车辆的卡夹 (x6) 和支架 (x6)。
    Informational PurposesAn informational icon, calling your attention
    注
    每个卡夹具有 3 个基线，需要固定到 3 个支架孔上。
  2. 拆卸塞子，连接车辆右后侧的动力总成回流软管，然后紧固弹簧夹。
  3. 在高压电池 RH 前侧下方放置一个冷却液排放容器。
  4. 拆卸塞子，连接车辆右后侧的动力总成回流软管，然后紧固弹簧夹。
  5. 取走车辆下方的冷却液排放容器。
  6. 完全降下车辆。
  7. 断开低压电源。请参阅12V/低压电源（断开和连接）。
  8. 检查冷却液液位，必要时加满。
  9. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  10. 在 Toolbox 中，点击 Actions/Autodiag 选项卡，然后搜索“Purge”。
  11. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    ，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车辆未处于行驶状态。将车辆置于行驶状态将停止此例程。尽管出现停止消息，但计划仍在运行。此时可听到冷却液泵的声音。测试持续约 10 分钟。
  12. 断开 Toolbox，然后从车上拆下笔记本电脑。
  13. 检查冷却液液位，必要时加满。
  14. 将车辆驶离举升机。
  15. 从 LH 门槛上拆下举升机垫适配器 (x2)。
    图 3. 图示为 LH 前侧；LH 后侧类似
  16. 将丁基粘贴片 (x2) 安装到 LH 门槛检修口上。
    Informational PurposesAn informational icon, calling your attention
    注
    如果需要，可更换为新粘贴片。
    Informational PurposesAn informational icon, calling your attention
    注
    沿着粘贴片下压，以确认其完全固定到车身。
    Informational PurposesAn informational icon, calling your attention
    注
    新丁基粘贴片的大致尺寸应为 2 英寸 x 2 ½ 英寸。
    图 4. 图示为 LH 前侧；LH 后侧类似
  17. 安装左门槛板支架。 请参阅支架 - 门槛板 - LH（结构化电池组）（拆卸和更换）。
  18. 对车辆的 RH 侧重复第 15 步和第 17 步。
  19. 将高效分子空气 (HEPA) 过滤器总成放置到车内，然后安装将总成固定到车辆的螺栓（2 个）。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    将总成前边缘向下转过前备箱储物单元，然后小心地将后边缘移过制动储液罐并放置到位。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
  20. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  22. 升起左前车窗，关闭左前车门。
