液力联轴节(90 度) - 前驱动单元(拆卸和更换)

校正代码 39014012 2.88 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前副框架。请参阅副车架总成 - 前(双电机)(拆卸和安装)

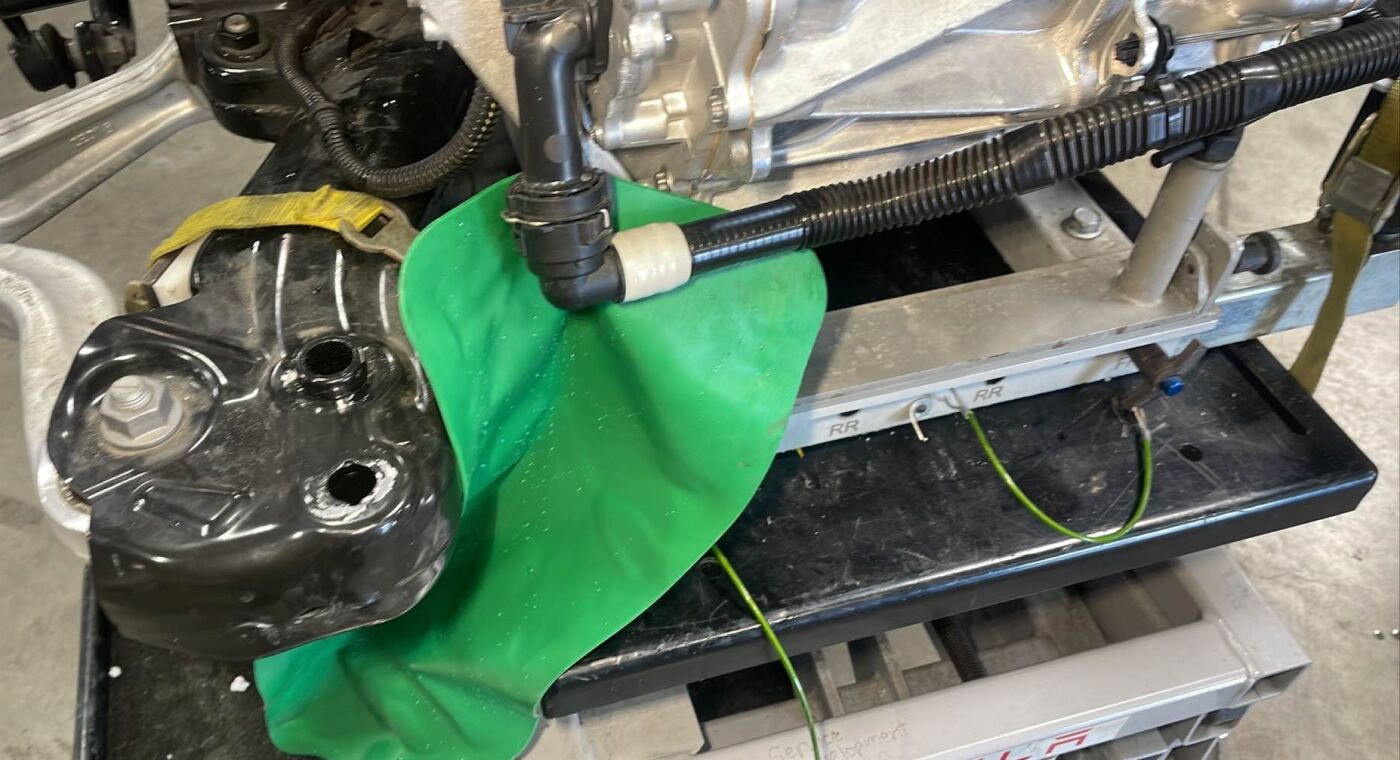

  2. 在副框架和夹具总成下方放置液体收集器。

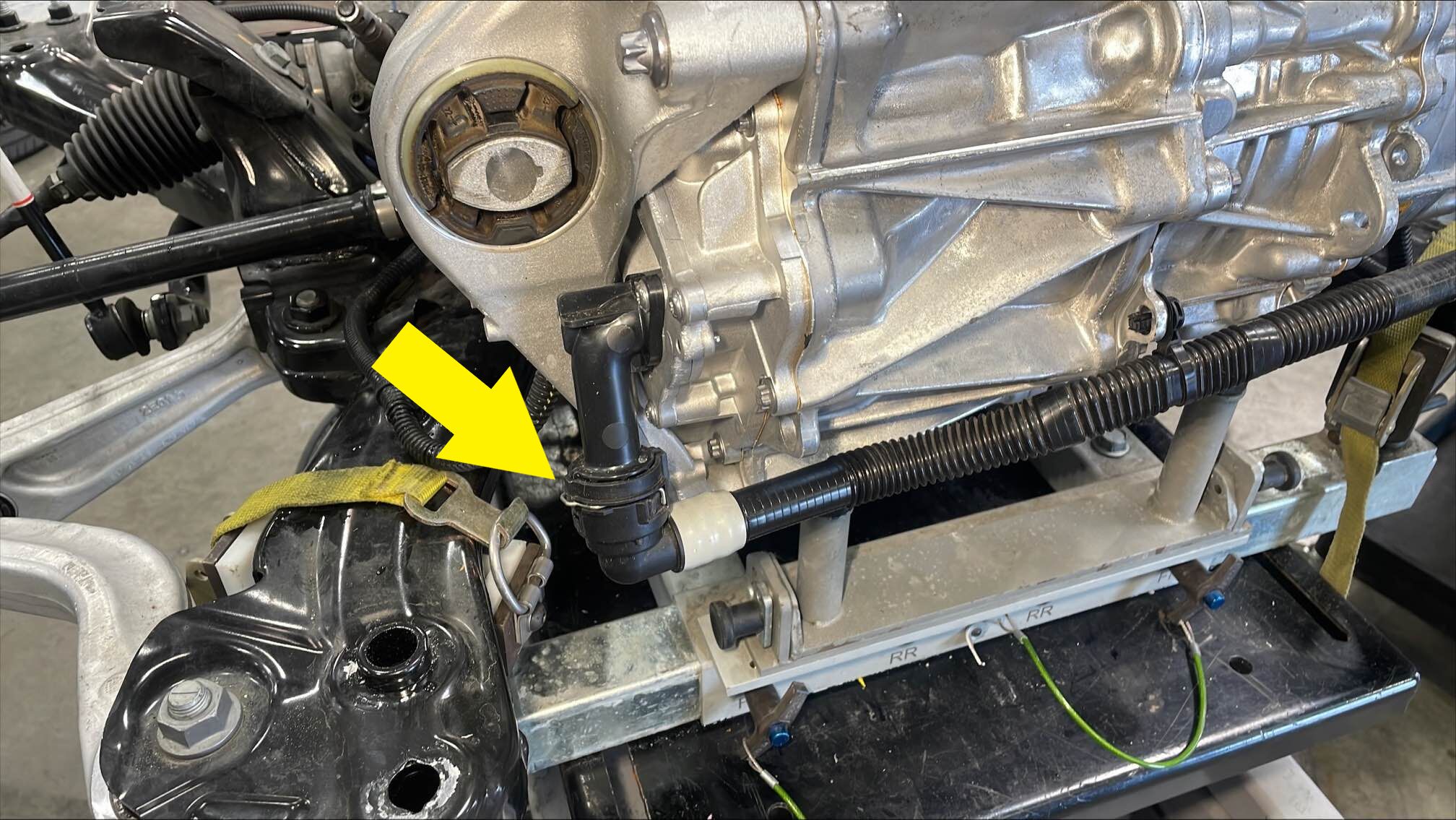

  3. 从 90 度液力联轴节上松开前驱动单元逆变器入口软管。
  4. 拆下将 LH 电机支座固定到前驱动单元的螺栓 (x3),然后从前驱动单元上拆下支座。
    35 Nm (25.8 lbs-ft) 55 degrees
    提示: 推荐使用以下工具:
    • E14 套筒

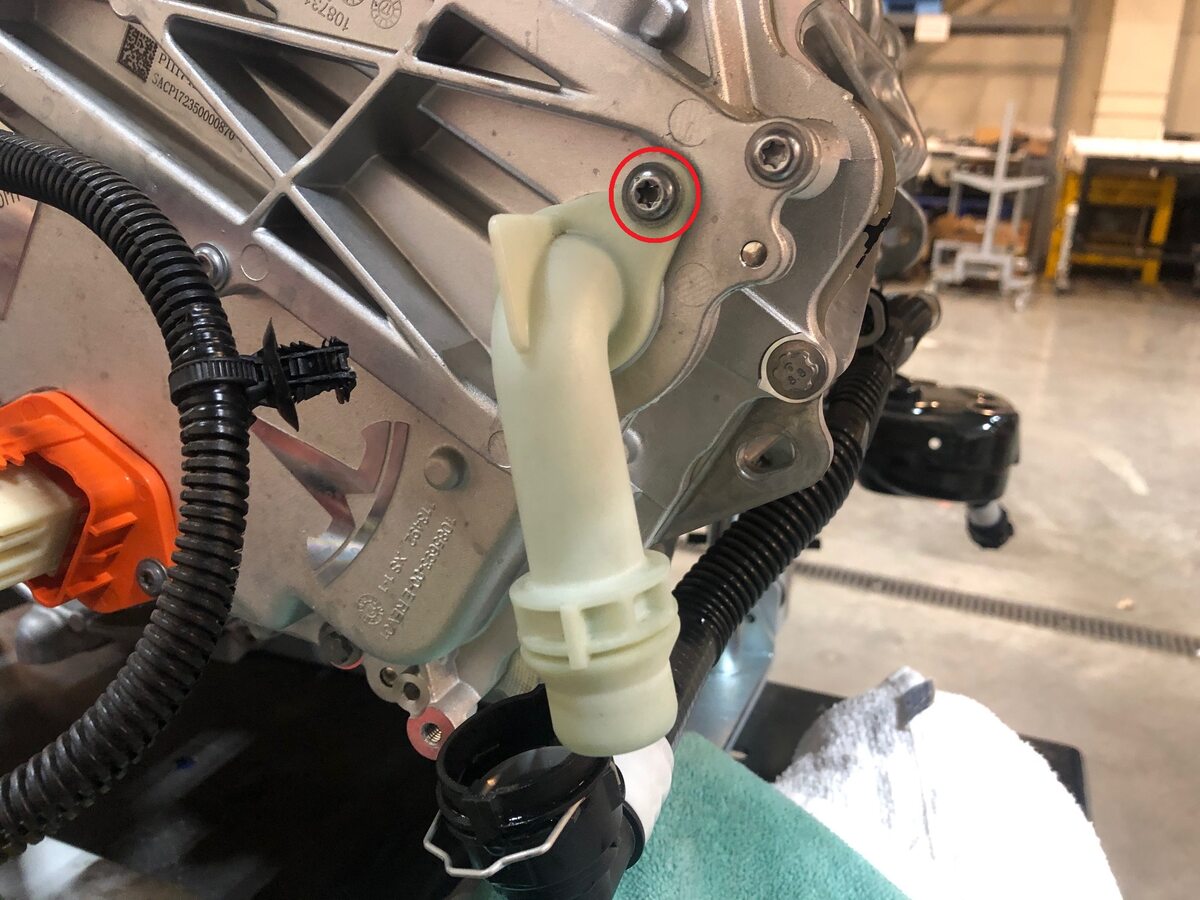

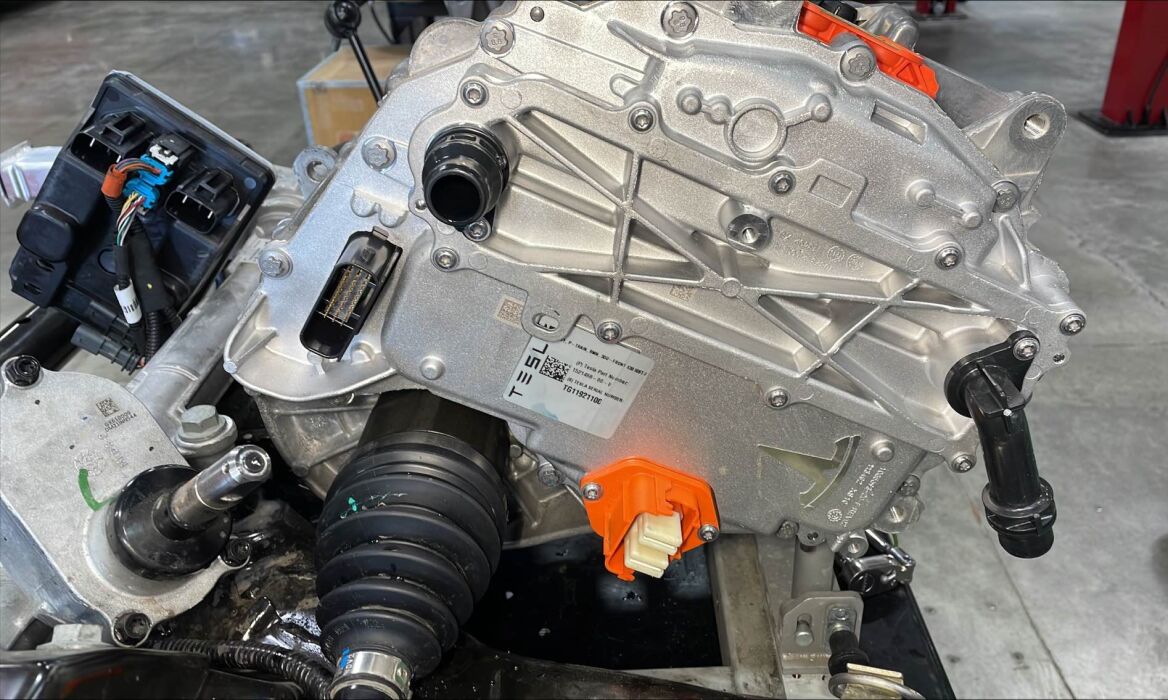

  5. 拆下将前驱动单元 90 度液力联轴节固定到驱动逆变器的螺钉。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • T25 套筒

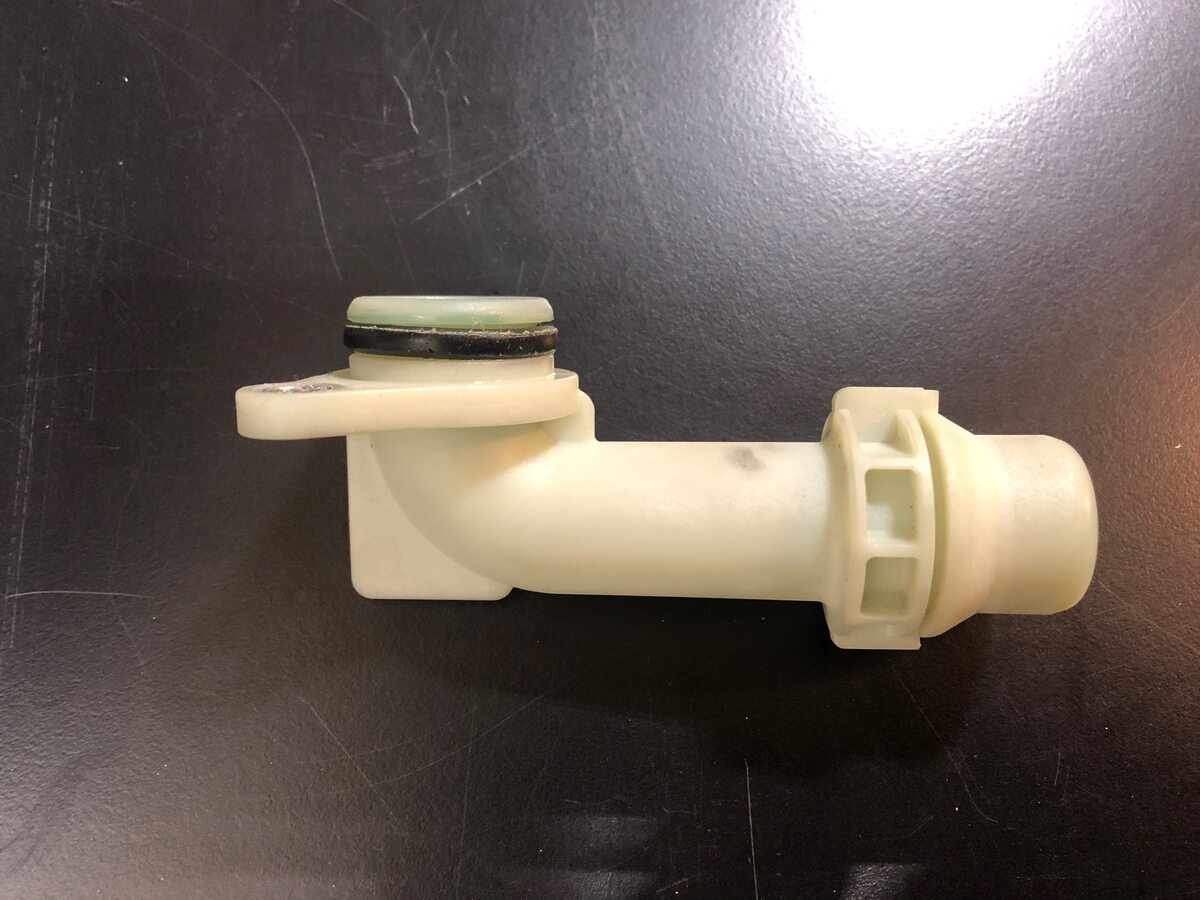

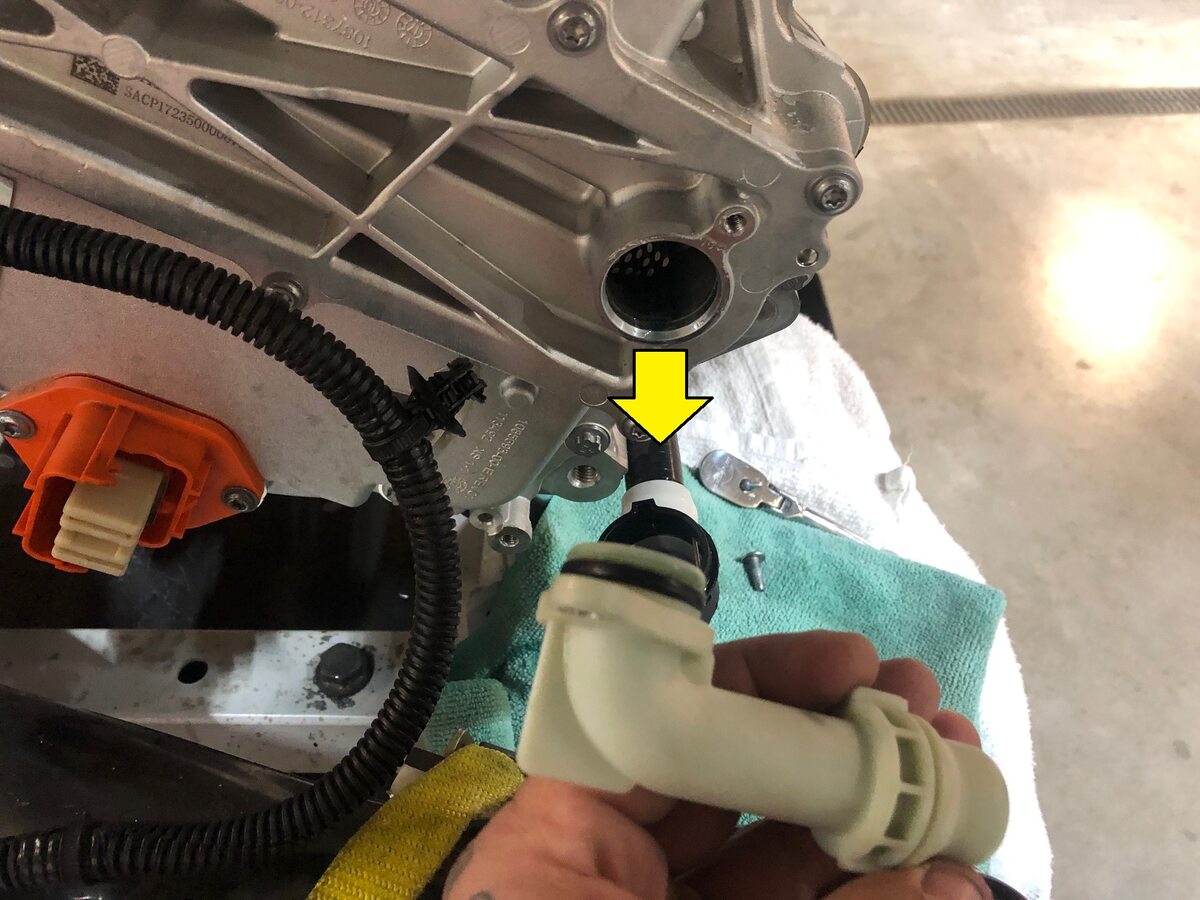

  6. 将 90 度液力联轴节从驱动逆变器上拆下并将其弃用。

安装

  1. 用冷却液润滑 90 度液力联轴节 O 型环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿在 O 型环干燥的情况下安装液力联轴节。
  2. 将新的前驱动单元 90 度液力联轴节安装到驱动逆变器中。
  3. 安装将前驱动单元 90 度液力联轴节固定到驱动逆变器的螺钉。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • T25 套筒
  4. 将冷却液压力测试插头适配器安装到直型液力联轴节上。
    Informational PurposesAn informational icon, calling your attention
    确保锁夹完全安装到位。
  5. 将冷却液压力适配器安装到 55 度液力联轴节上。
    Informational PurposesAn informational icon, calling your attention
    确保锁夹完全安装到位
  6. 将冷却液压力测试仪固定到压力接头适配器。
  7. 关闭测试夹具上的 P1 阀(入口)和 P2 阀(出口),并连接压缩空气供应管。
  8. 将测试夹具的压力调节器设置为 50 psi。
  9. 缓慢打开压力调节器上的 P2 阀,使压力达到规定值。
  10. 关闭阀门,等待 16 秒,使压力趋于稳定,然后记录读数。
  11. 再等待 12 秒,然后记录读数。最大差值为 0.10 psi。
    Informational PurposesAn informational icon, calling your attention
    如果压力测试失败,请检查冷却液软管是否完全安装到位。
  12. 断开供气装置与测试夹具的连接。
  13. 从冷却液压力测试仪上拆下压力接头适配器。
  14. 从 55 度液力联轴节上拆下冷却液压力测试仪。
  15. 从直型液力联轴节上拆下冷却液压力测试插头适配器。
  16. 将 LH 电机支座放到前驱动单元上,然后安装将支座固定到前驱动单元的螺栓 (x3)。
    35 Nm (25.8 lbs-ft) 55 degrees
    提示: 推荐使用以下工具:
    • E14 套筒
  17. 将前驱动单元逆变器入口软管连接到 90 度液力联轴节上,安装弹簧夹,然后执行推拉推测试,确保软管完全安装到位。
  18. 安装前副框架。请参阅副车架总成 - 前(双电机)(拆卸和安装)
