前照灯 - 调节 - 全球(工具法)

校正代码 17400170 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 6 月 12 日:根据最新验证更新了程序。

此程序需要使用专用工具:

供应商 零件号 描述
Tesla 1133367-00-A Beissbarth 前照灯测试仪,Model 815

明确前照灯类型

此程序适用于 SAE/ECE 前照灯 (1)。球形前照灯 (2) 在反光器和透镜设计方面有别于 SAE/ECE 前照灯 (1)(如下所示)。

使用前照灯测试仪调节球形前照灯

  1. 打开驾驶位车门,降下车窗。
  2. 启用前照灯调节模式:
    1. 在车辆触摸屏上,点击Controls > Service > Adjust Headlights
    2. 如果系统提示您校准前照灯(图 A),请继续子步骤 c。如果系统提示您调节前照灯(图 B),请转至步骤 2。
      图 1. 图 A
      图 2. 图 B
    3. 按照触摸屏上的提示操作以校准前照灯。所有 4 项检查均由“红”变“绿”后,校准完成。
      Informational PurposesAn informational icon, calling your attention
      校准驾驶车程最长可达 2 公里(1.24 英里)。
      Informational PurposesAn informational icon, calling your attention
      为确保校准准确无误:
      • 启用驱动导轨后至少等待 1 秒,然后再换入Drive
      • 关闭所有车门,执行校准驾驶期间请勿打开车门。
      • 停车后至少等待 1 秒,然后再打开车门。
      • 车辆倒车距离不得超过 10 米。如果因车库条件而无法避免此情况,请在车辆离开车库后再开始前照灯校准。
    4. 前照灯校准完成后,可以对前照灯进行调节。继续执行下一步骤。
  3. 将车辆停放在水平面上。
  4. 按照技术规格对 4 个轮胎充气。
  5. 打开前备箱。
  6. 拆卸前备箱后部挡板。前备箱挡板 - 后部(拆卸和更换)
  7. 在驾驶位座椅上放置 75 千克压舱袋。
  8. 打开前照灯。
  9. 将前照灯测试仪工具放置在距离左前照灯透镜前方约 30 厘米(约合 12 英寸)处。
  10. 将前照灯测试仪工具的高度调至离地 81 厘米(约合 30.5 英寸)处,与前照灯的中心轴对齐。
  11. 调节前照灯测试仪工具基座上的旋钮,根据测试仪上的气泡式水平仪的指示,使测试仪工具处于水平状态。
    Informational PurposesAn informational icon, calling your attention
    气泡必须完全位于中央圆环内,才能准确校准前照灯。
  12. 开启前照灯测试仪工具。
  13. 启动测试仪工具顶部旁边的校准激光器,然后根据需要转动测试仪工具,将激光器对准最后面的翼子板螺栓
    图 3. 翼子板最后端螺栓
  14. 适用于所有区域车辆:选择前照灯测试仪工具上的Test EC > Free Test

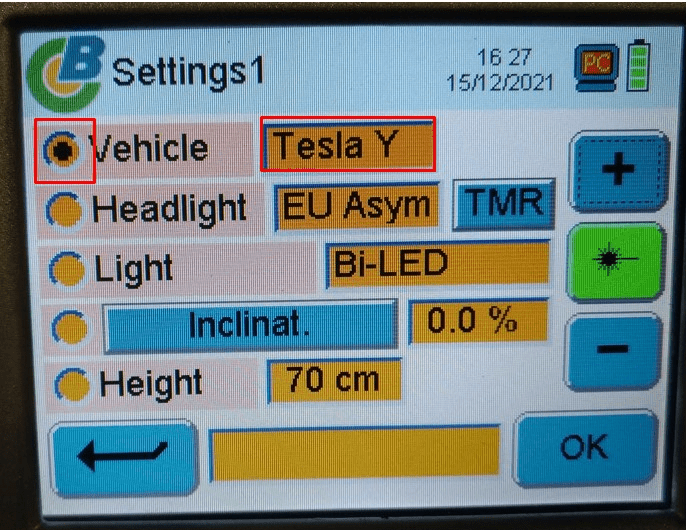

  15. 在前照灯测试仪工具上,选择Vehicle,然后使用+-按钮将车辆类型设为Tesla Y

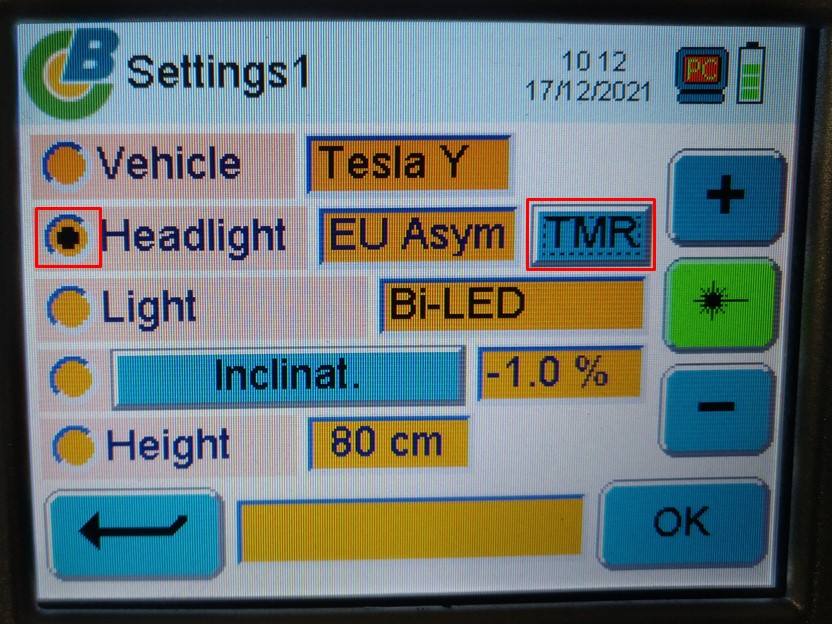

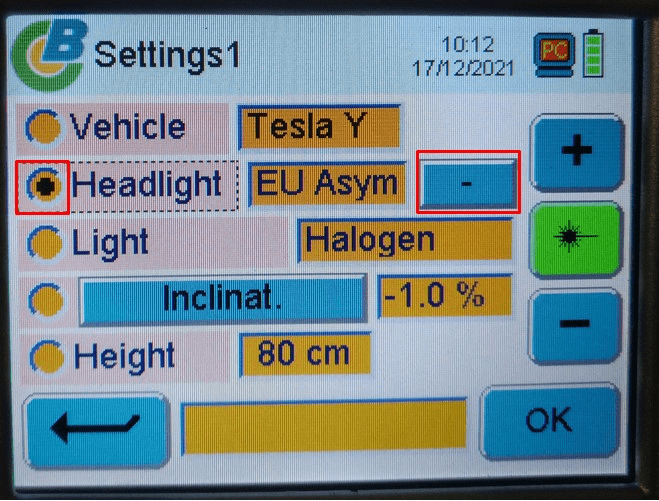

  16. 在前照灯测试仪工具上,选择Headlight,使用+-按钮将前照灯类型设为EU Asym,然后使用EU Asym字段旁边的小-按钮选择TMR

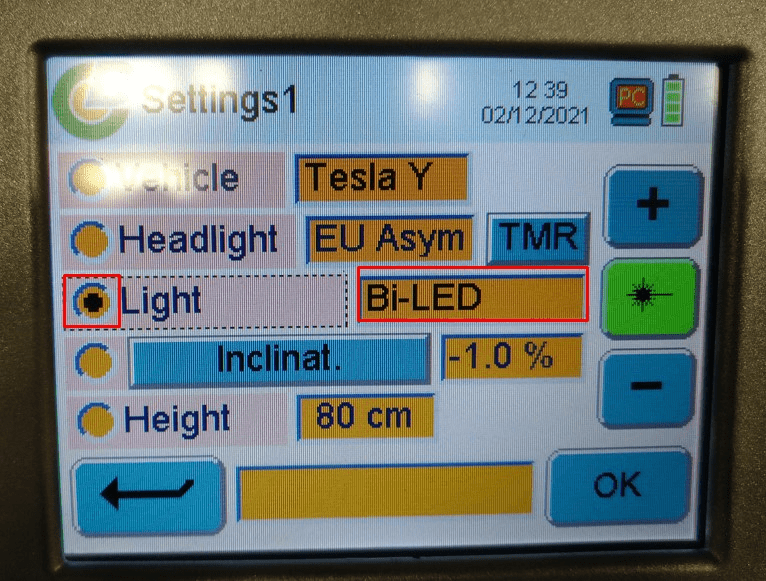

  17. 在前照灯测试仪工具上,选择Light,然后使用+-按钮将车灯类型设为Bi-LED

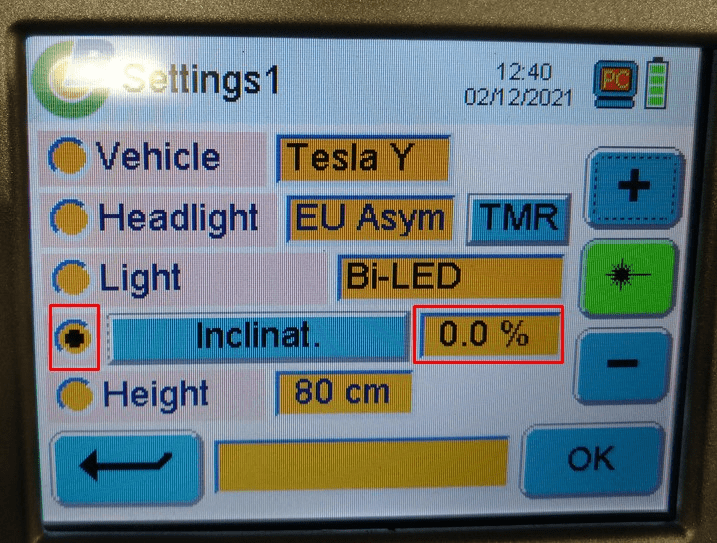

  18. 在前照灯测试仪工具上,选择Inclinat.,然后使用+-按钮将倾角设为0.0 %
    Informational PurposesAn informational icon, calling your attention
    在前照灯调节模式下进行前照灯调节时,此倾角会设为 0.0 %。如果车辆未处于前照灯调节模式,而前照灯已开启,此倾角会自动调节为所在地区所需的值。

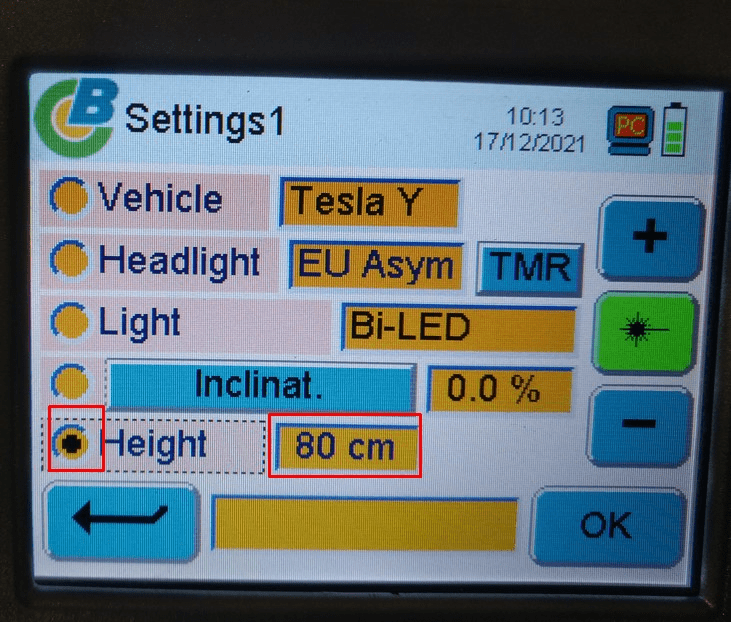

  19. 在前照灯测试仪工具上,选择Height,然后使用+-按钮将高度设为81 cm
  20. 按下OK,然后再次按下OK跳过雾灯设置。
  21. 在前照灯测试仪工具上,按下 “laser beam” 按钮以启动前照灯激光器辅助工具。

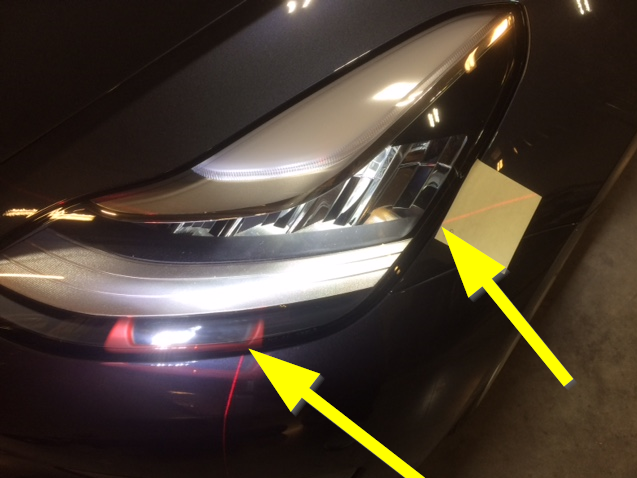

  22. 调整前照灯激光器辅助工具十字准星水平和垂直方向,使其与前照灯上的标记对齐。
  23. 在前照灯测试仪工具上,按下 “laser beam” 按钮以关闭前照灯激光器辅助工具。
  24. 如果尚未激活,请进入前照灯调节模式。在车辆触摸屏上,点击:Controls > Service > Adjust Headlights

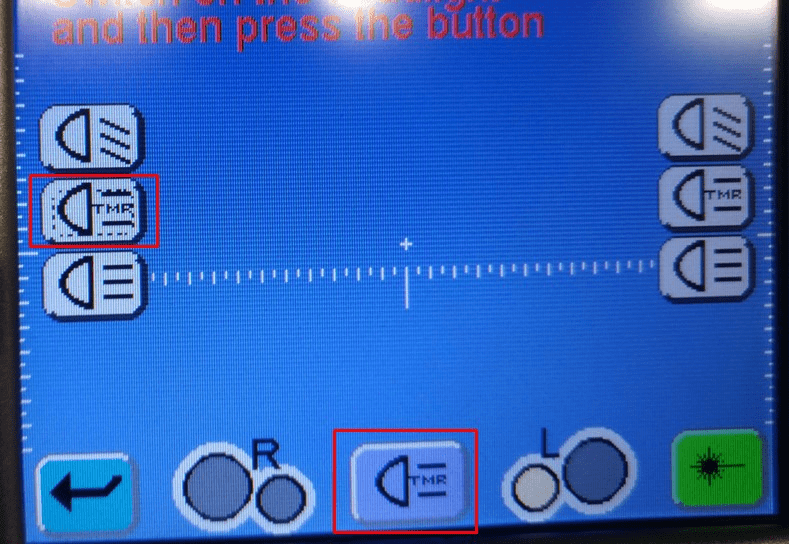

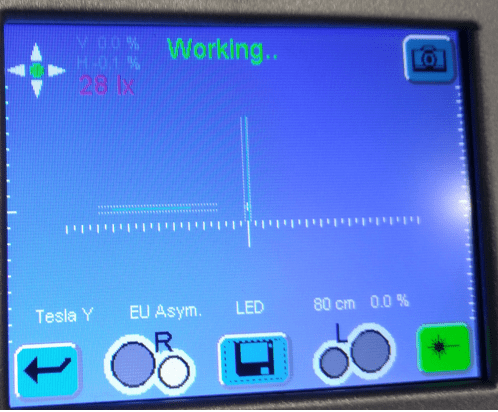

  25. 在前照灯测试仪工具上,按下屏幕左侧的左TMR按钮,然后按下屏幕底部的TMR按钮。
    Informational PurposesAn informational icon, calling your attention
    屏幕底部的 “L” 和 “R” 指示灯与其灯位相反:“L” 位于右侧,而 “R” 位于左侧。
  26. 在车辆触摸屏上,点击Left

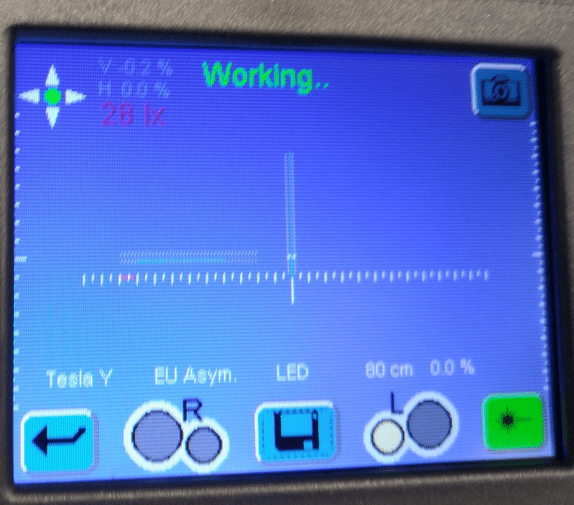

  27. 使用方向盘上的左侧滚轮调节光束。调节至规格范围内后,前照灯测试仪工具上的光束指示器颜色将从红色变成绿色。
    Informational PurposesAn informational icon, calling your attention
    前照灯校准期间,车辆驾驶位座椅上必须放置 75 千克左右的重物。
    Informational PurposesAn informational icon, calling your attention
    滚动滚轮与实际前照灯调节之间可能有一定的延迟。
    图 4. 图示为 Model Y,Model 3 与之类似
  28. 在前照灯测试仪工具上,按下 “Save” 按钮以记录左前照灯的结果。
  29. 将前照灯测试仪工具移至右前照灯,然后将此工具放置在距离右前照灯透镜前方约 30 厘米(约合 11 英寸)处。
  30. 将此工具与右前照灯对齐(请参阅第2123步)。

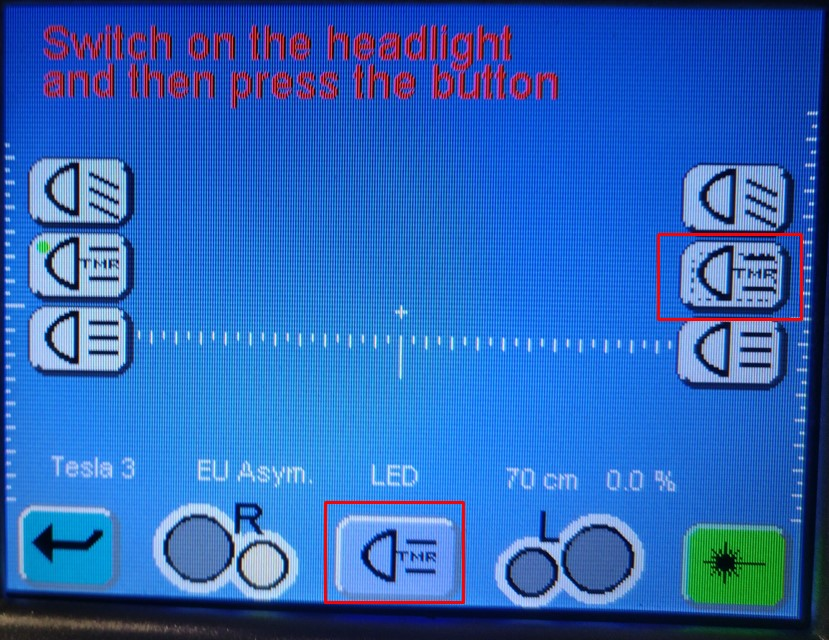

  31. 在前照灯测试仪工具上,按下屏幕右侧的右TMR按钮,然后按下屏幕底部的TMR按钮。
    Informational PurposesAn informational icon, calling your attention
    屏幕底部的 “L” 和 “R” 指示灯与其灯位相反:“L” 位于右侧,而 “R” 位于左侧。

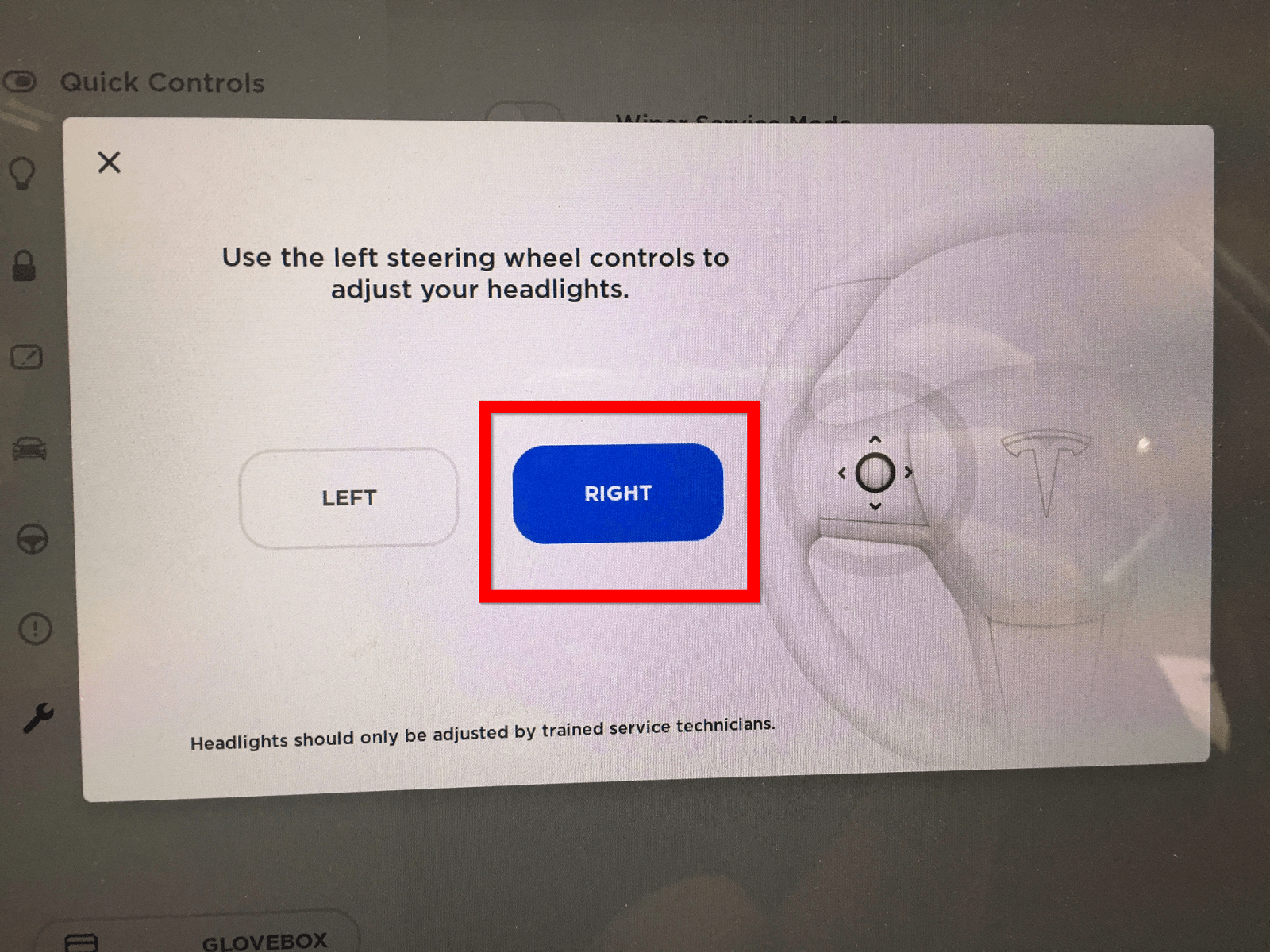

  32. 在车辆触摸屏上,点击Right
  33. 使用方向盘上的左侧滚轮调节光束等级。调节至规格范围内后,前照灯测试仪工具上的光束指示器颜色将从红色变成绿色。
    Informational PurposesAn informational icon, calling your attention
    前照灯校准期间,车辆驾驶位座椅上必须放置 75 千克左右的重物。
    Informational PurposesAn informational icon, calling your attention
    滚动滚轮与实际前照灯调节之间可能有一定的延迟。
    图 5. 图示为 Model Y,Model 3 与之类似
  34. 在前照灯测试仪工具上,按下 “Save” 按钮以记录右前照灯的调节结果,然后再次按下 “Save” 以查看两个前照灯的调节结果。
  35. 按下 “Print” 按钮以打印这些调节结果(如果需要)。
  36. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  37. 关闭前备箱。
  38. 在触摸屏上退出前照灯调节模式。
