止推杆 - 后 - LH（拆卸和更换）
校正代码
31032002 1.44 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- Gedore 弹簧压缩器
- 1137855-00-A 后行驶高度扭矩工具，MODEL 3
- 1081765-00-A 3/4 吨托臂支架
- 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3
拆卸
- 拆卸左后轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 拆卸左后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
- 用油性记号笔在凸轮螺栓凸角和后副车架上标出证示标记，以便稍后在左后止推杆安装期间重新对准两者。
-

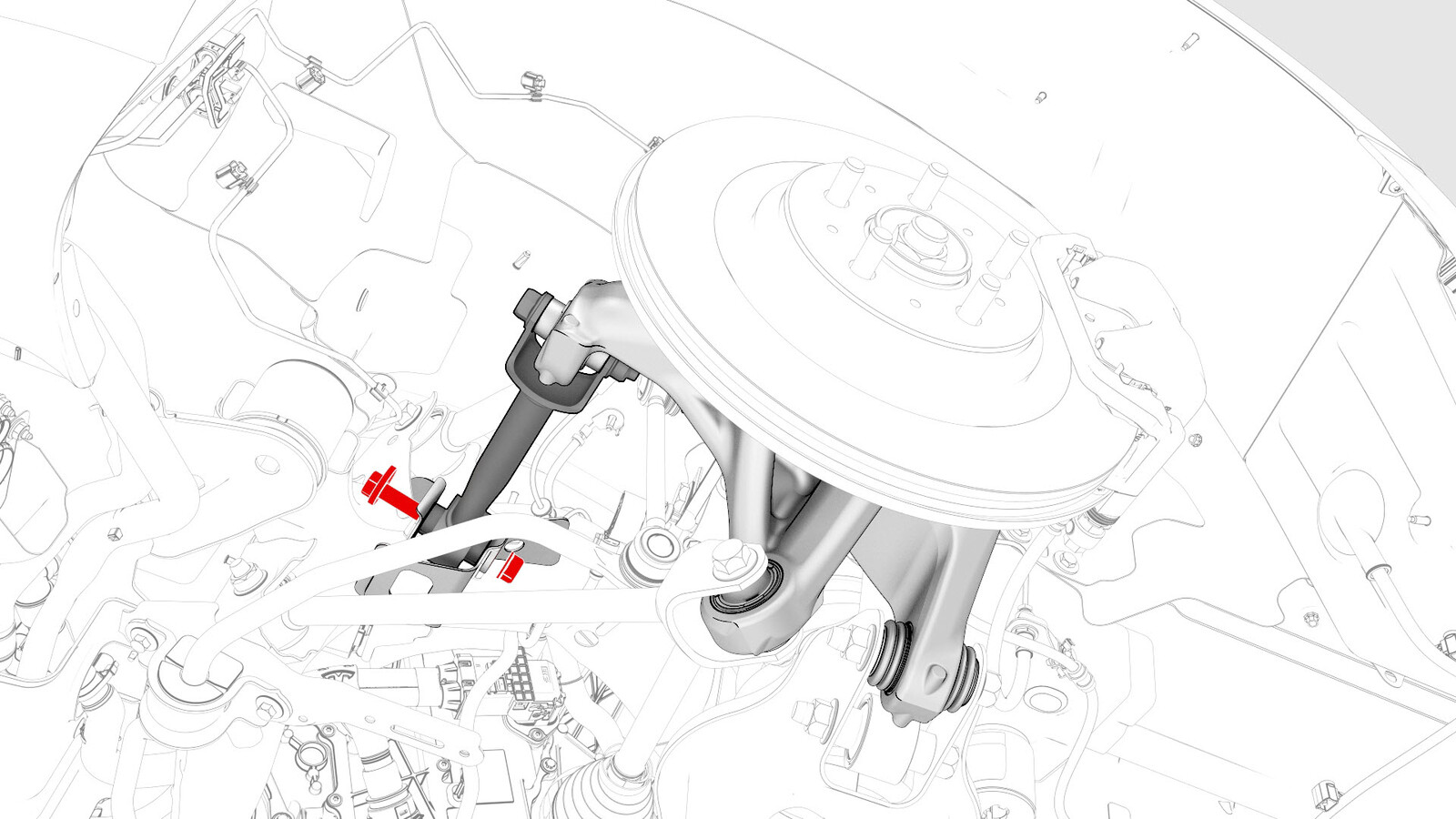

拆卸凸轮螺栓、凸轮垫圈，并将后止推杆固定到转向节的螺母。
提示： 推荐使用以下工具：
- 18 毫米套筒
- 18 毫米 12 角组合扳手
-
拆卸将后止推杆固定到后副车架的螺栓和螺母，然后从车辆上拆下后止推杆。
提示： 推荐使用以下工具：
- 18 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米 12 角组合扳手
安装
- 将左后止推杆装入车内，然后安装并用手拧紧将后止推杆固定到副车架和转向节的凸轮螺栓、凸轮垫圈、螺栓和新螺母。
-
在左后螺旋弹簧上安装一个弹簧压缩器。
提示： 推荐使用以下工具：
- Gedore 弹簧压缩器
-
拆卸将制动盘固定到轮毂轴承的螺栓。
注推荐使用以下工具：
- 10 毫米套筒
- 2 英寸加长件
-
将轮毂轴承千斤顶适配器安装到左后轮毂轴承上，然后手动拧紧带耳螺母。
-
使用托臂支架支撑轮毂轴承千斤顶适配器。
注使用后部行驶高度扭矩表确认后悬架已设置为行驶高度规格，如果需要，请调节支架或弹簧压缩器工具。 -
测量围板底部与后轴中心之间的距离，确保后悬架已设置到行驶高度：测得距离应为 427 毫米。
-
拧紧将后止推杆固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母区域。
76 Nm (56.0 lbs-ft)提示： 推荐使用以下工具：- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米 12 角组合扳手
- 根据证示标记将凸轮螺栓凸角与后副车架对齐，然后拧紧螺母以将左后止推杆固定在适当位置。
-
拧紧将后止推杆固定到副车架的螺栓和螺母，然后用油性记号笔标记螺栓和螺母区域。85 Nm (62.7 lbs-ft)提示： 推荐使用以下工具：
- 18 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米 12 角组合扳手
-
拆卸左后悬架下方的托臂支架。
-
拆卸固定轮毂轴承千斤顶适配器的带耳螺母，然后从车辆上拆下轮毂轴承千斤顶适配器。
-
安装将左后制动盘固定到轮毂轴承的螺栓。
5 Nm (3.7 lbs-ft)注推荐使用以下工具：- 10 毫米套筒
- 2 英寸加长件
- 从左后螺旋弹簧上拆下弹簧压缩器。
- 安装左后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 安装左后轮毂。请参阅轮毂总成（拆卸和安装）。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
