通风口 - 前 - RH（拆卸和更换）
校正代码
14053202 0.24
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-10-08: 添加了更换后运行 ODIN 例行程序的步骤。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将右前通风口固定到仪表板支架的螺钉 |
 2.3 Nm (1.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧（拆卸和更换）。
- 拆下左侧和右侧气流端盖。请参阅 端盖 - 气波 - 左侧（拆卸和更换）。
- 拆下仪表板主饰板。请参阅 饰板 - 仪表板 - 主（左侧驾驶）（拆卸和更换）。
- 拆卸通风口饰件。请参阅 饰件 - 通风口（拆卸和更换）。
-

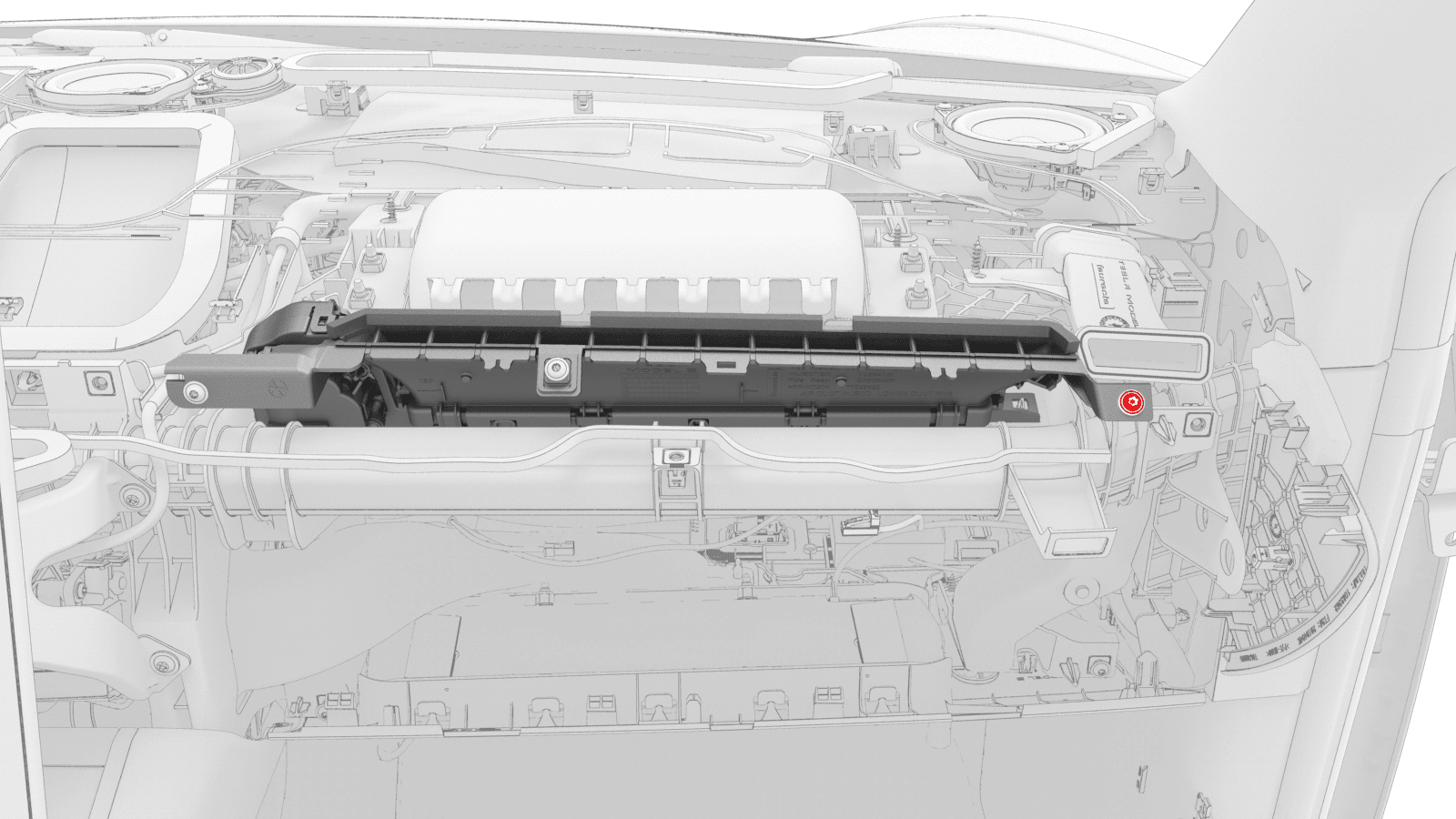

拆下将右前通风口固定到仪表板的螺钉，然后拉动右前通风口右侧，将其从仪表板上松开。2.3 Nm (1.7 lbs-ft)
-
断开电气连接器与右侧前通风口之间的连接，然后从车上拆下右侧前通风口。
安装
安装程序与拆卸程序相反，以下各项除外：
注
如果车辆为右驾驶，那么请确保在安装右侧前通风口的腔体中取出泡沫块。
- 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
- 选择 Actions，然后搜索 "Actuator"。
- 运行 ODIN 例行程序： TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORSvia Toolbox:(link)
- 运行 ODIN 例行程序： TEST-SELF_VCRIGHT_R_HVAC-VANE-ACTUATORvia Toolbox:(link)
- 将笔记本电脑从车辆上取走，并退出“维护模式”。
