开关 - 车窗 - 副驾位(拆卸和更换)

校正代码 11502702 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格开关 - 车窗 - 副驾位(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将中间螺栓盖固定到 RH 前车门饰板的螺栓
6 Nm (4.4 lbs-ft)
  • 梅花 T30 套筒
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 打开 RH 前车门,然后完全降下 RH 前车窗。
  2. 拆下将前端下部螺栓盖固定到 RH 前车门饰板的螺栓,然后拆下螺栓盖。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    图 1. LH 如图所示;RH 类似
  3. 松开将中间螺栓盖板固定到 RH 前车门饰板的夹子,然后从车门饰板上拆下盖板。
    图 2. LH 如图所示;RH 类似
  4. 松开将副驾位车窗开关固定到 RH 前车门饰板的锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果在拆卸过程中锁片损坏,请更换车门饰板。

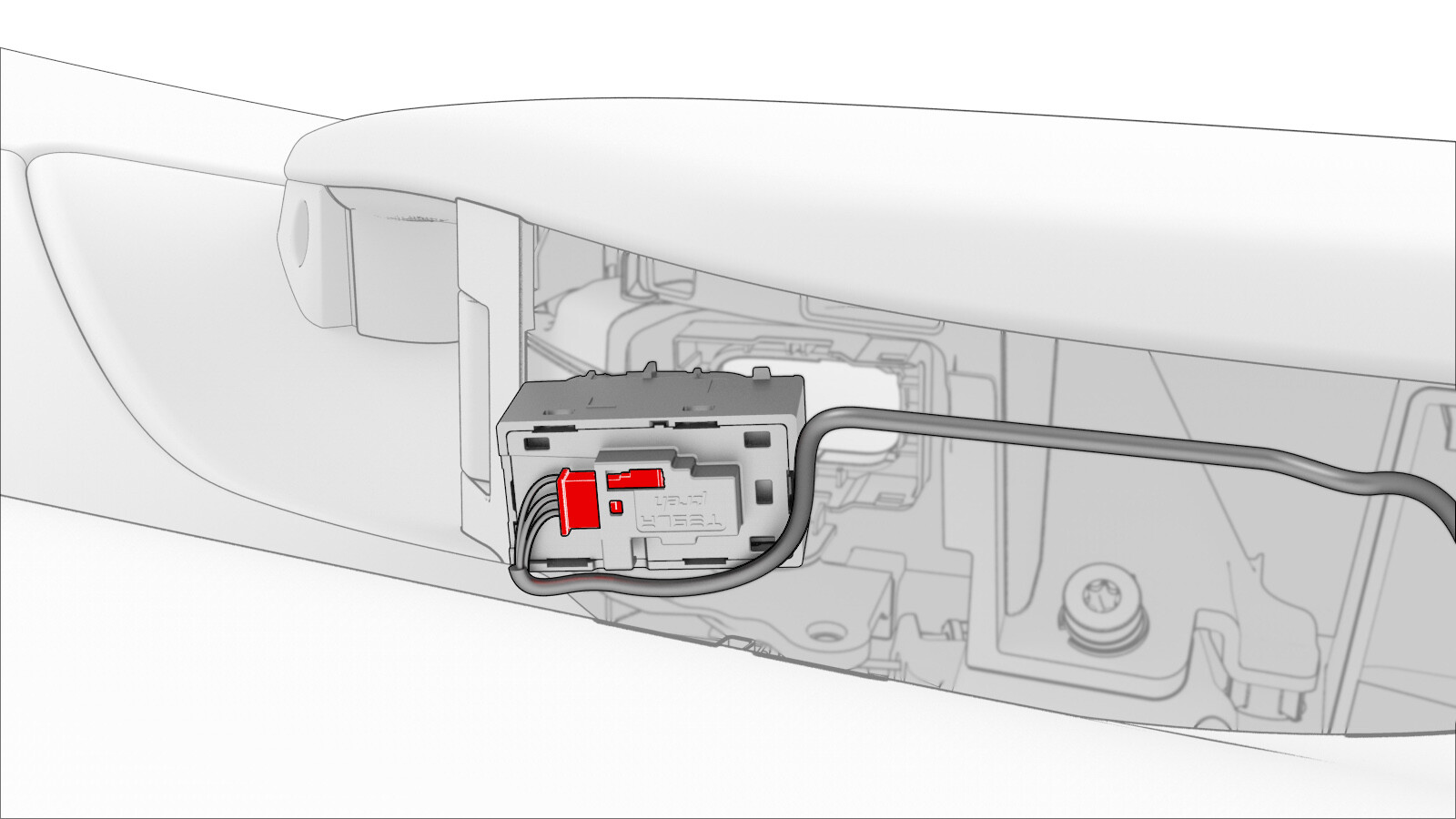

  5. 将车窗开关电气线束与线束夹分离,然后断开电气连接器。

安装

安装程序与拆卸程序相反。
