总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和安装)

校正代码 18105401 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 9 月 12 日:更正了将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓(2 个)的扭矩信息。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
表 1. 扭矩规格总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱储物单元固定到清洗器储液罐颈部的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
  • 无绳棘轮/冲击钻
  • 4 英寸加长件
重复使用
将HEPA 空调滤清器总成固定到车辆的螺栓 (x2)
5 Nm (3.7 lbs-ft)
  • 4 英寸加长件
  • 10 毫米套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 打开左前车门,完全降下左前车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)

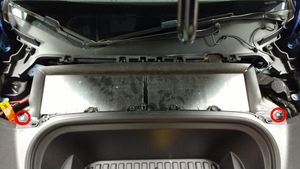

  3. 拆卸将前备箱储物单元固定到清洗液储液罐颈部的螺栓。
    Informational PurposesAn informational icon, calling your attention
    对于某些车辆,此位置可能会配备一个推拉式夹。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 无绳棘轮/冲击钻
    • 4 英寸加长件

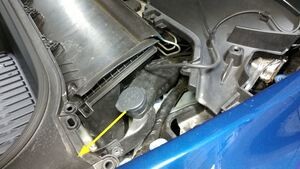

  4. 从清洗液储液罐上松开清洗液储液罐颈部,然后将其置于一旁。
    Informational PurposesAn informational icon, calling your attention
    无需从储液罐颈部拆下软管。
  5. 拆卸将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓(2 个),然后将总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    向上转动总成的后边缘以清理制动液储液罐,然后向上抬起总成以清理前备箱储物单元。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手

安装

  1. 要放置好HEPA 空调滤清器总成以备安装,请将过滤器总成的前边缘置于前备箱储物单元下方,然后小心地将过滤器总成的后边缘移过制动液储液罐。
  2. 安装将HEPA 空调滤清器总成固定到车辆的螺栓 (x2),然后从车上拆下总成。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    将前边缘向下转过前备箱总成,然后小心地将后边缘移过制动液储液罐并放置到位。轻轻地按压过滤器右侧,将密封件固定在管路上。如需改造,需要使用新螺栓。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  3. 将清洗器储液罐颈部固定到清洗器储液罐上。
    Informational PurposesAn informational icon, calling your attention
    确保清洗器软管布线正确。
  4. 安装将前备箱储物单元固定到清洗液储液罐颈部的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    对于某些车辆,此位置可能会配备一个推拉式卡子。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 无绳棘轮/冲击钻
    • 4 英寸加长件
  5. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  6. 升起左前车窗,关闭左前车门。
