Torque Specifications - Steering

Table 1. 扭矩规格: 喇叭 - 方向盘（拆卸和更换）
描述	扭矩值	推荐工具	重复使用/更换	备注

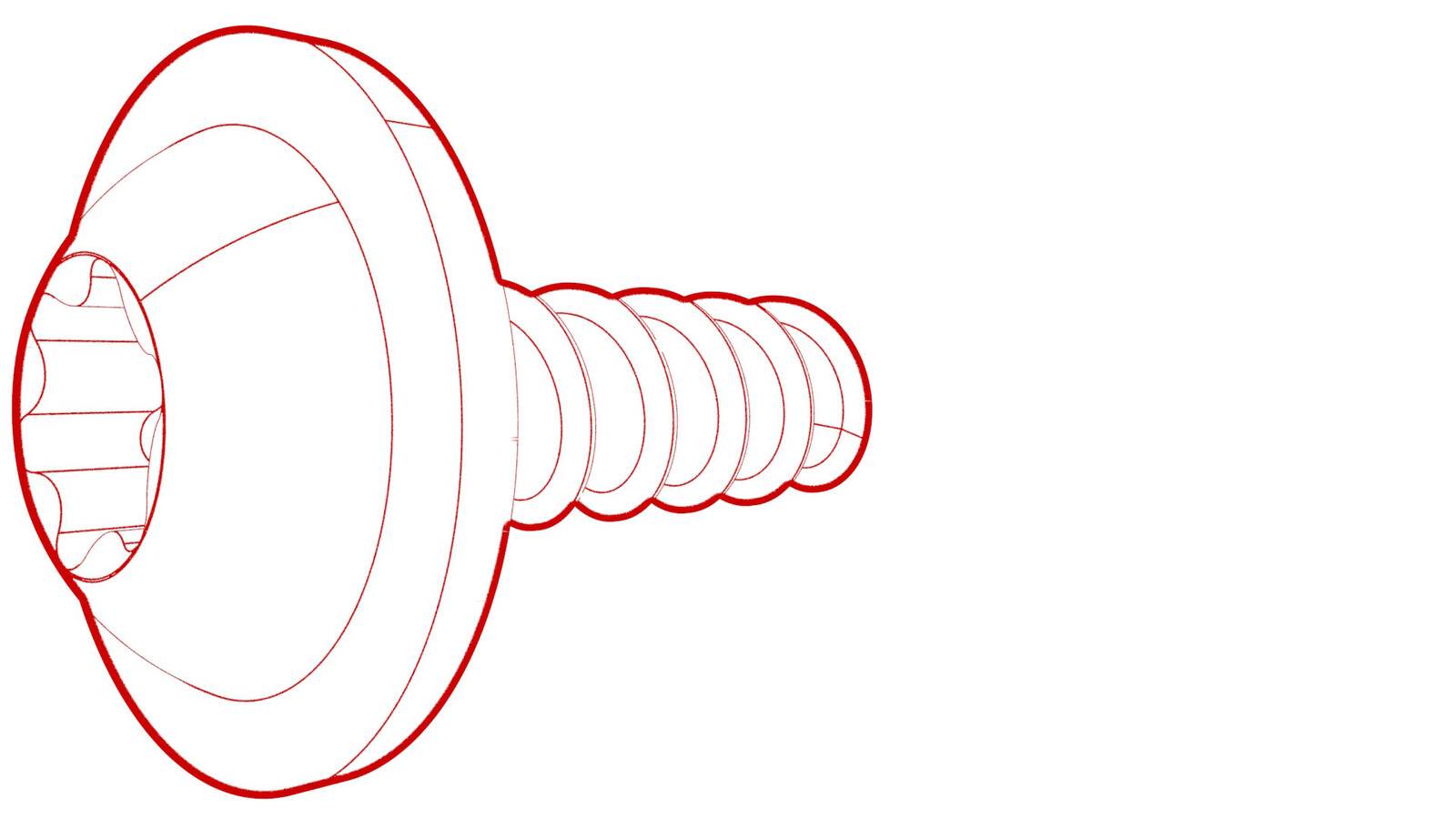

Bolts (x4) that attach the bright surround to the steering wheel	2.5 Nm (1.8 lbs-ft) 1.8 Nm (1.3 lbs-ft)	Torx T25 bit PH1 Stubby Phillips Screwdriver	重复使用	T25 bolts: 2.5 Nm PH1 bolts: 1.8 Nm

Table 2. 扭矩规格: Rim - Steering Wheel (Remove and Replace)
描述	扭矩值	推荐工具	重复使用/更换	备注
Steering wheel ground connection bolt	1.8 Nm (1.3 lbs-ft)	PH1 Stubby Phillips Screwdriver Torque wrench 1/4" hexagon (0.2Nm-4Nm)	重复使用
Bolts (x4) that attach the bright surround to the steering wheel	2.5 Nm (1.8 lbs-ft) 1.8 Nm (1.3 lbs-ft)	Torx T25 bit PH1 Stubby Phillips Screwdriver	重复使用	T25 bolts: 2.5 Nm PH1 bolts: 1.8 Nm

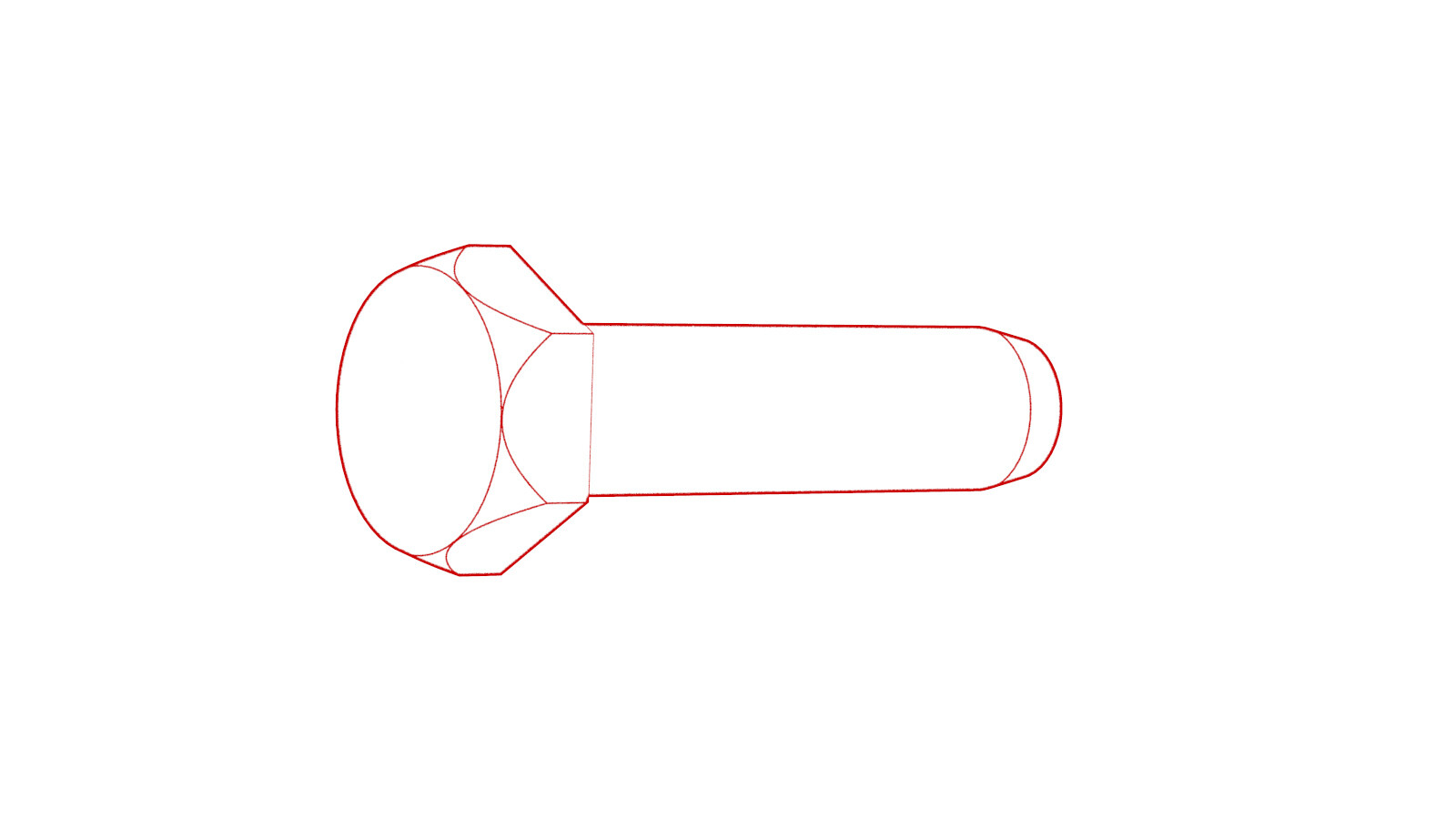

Bolt that attaches the steering wheel to the steering column	80 Nm (59.0 lbs-ft)	10 毫米套筒扳手	更换	1036655-00-A

Table 3. 扭矩规格: 转向柱（拆卸和更换） ((拆卸和更换))转向柱（右侧驱动）（拆卸和更换）
描述	扭矩值	推荐工具	重复使用/更换	备注

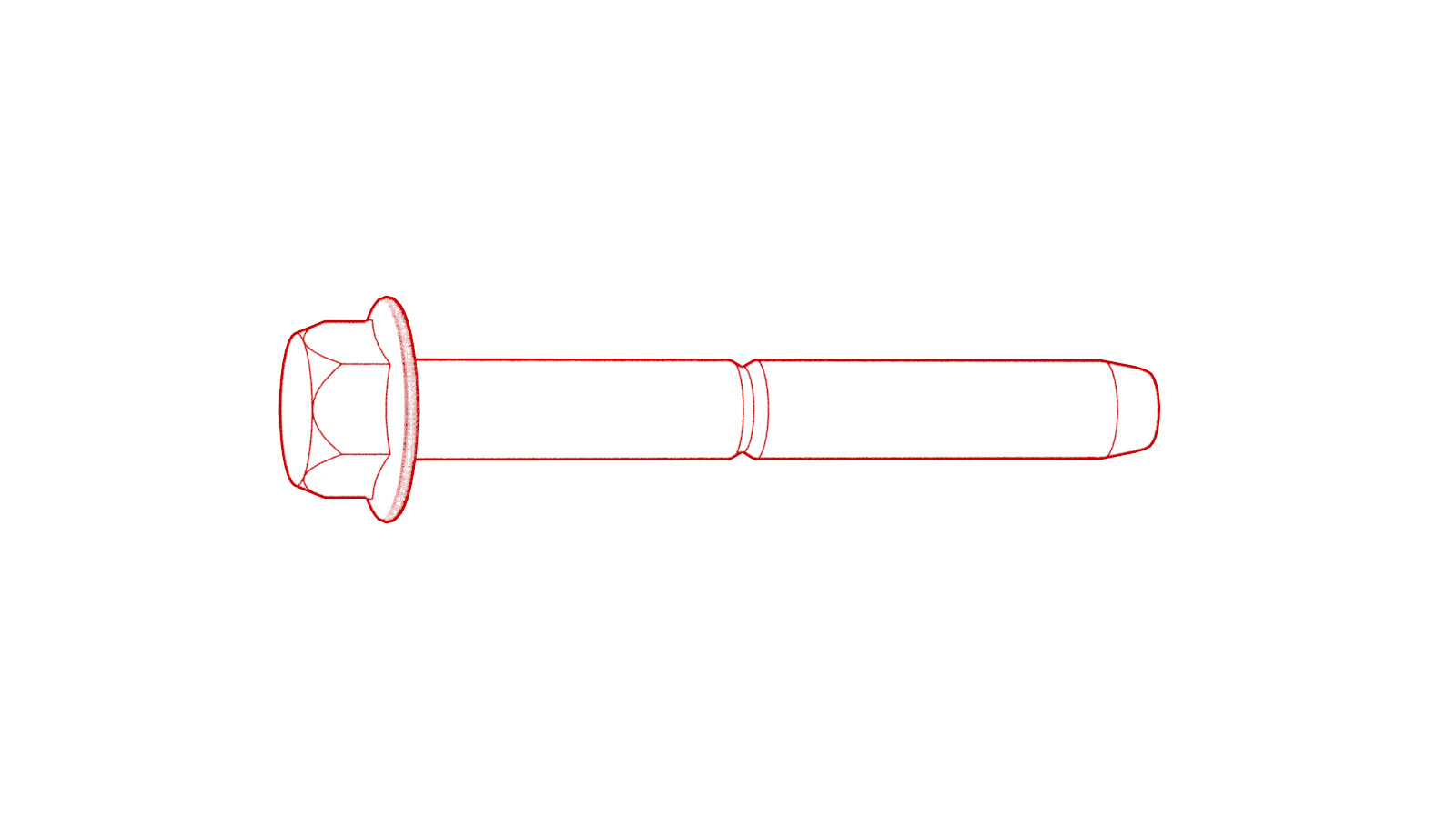

Bolt that attaches the steering column intermediate shaft to the steering gear input shaft	18 Nm (13.3 lbs-ft)	13 mm 套筒	更换
Nut that attaches the steering column to the cross car beam	15 Nm (11.1 lbs-ft)	13 mm 套筒	重复使用

Table 4. 扭矩规格: 转向控制器（拆卸和更换）
描述	扭矩值	推荐工具	重复使用/更换	备注
Screws (x4) that attach the bright surround to the steering wheel, and then remove the surround	2.5 Nm (1.8 lbs-ft) 1.8 Nm (1.3 lbs-ft)	Torx T25 bit PH1 Stubby Phillips Screwdriver	重复使用	T25 bolts: 2.5 Nm PH1 bolts: 1.8 Nm
Screws (x2) that attach the steering wheel controls ECU to the bright surround	0.9 Nm (8 lbs-in)	T10 Torx bit	重复使用

Table 5. 扭矩规格:GUID-1A8F2DA2-4A4C-43B3-814D-6C5375787406.html
描述	扭矩值	推荐工具	重复使用/更换	备注
Inner bolts that attach the steering gear assembly to the front subframe	75 Nm (55.3 lbs-ft)	18 毫米套筒	重复使用
Outer bolts (15 mm) that attach the steering gear assembly to the front subframe	47 Nm (34.7 lbs-ft)	15 毫米套筒	重复使用
Bolts that attach the underhood storage unit bracket to the cooling fan assembly	48 Nm (35.4 lbs-ft)	外梅花套筒 Plus EP14	重复使用
Bolt that attaches the steering gear assembly to the electric steering column	18 Nm (13.3 lbs-ft)	13 mm 套筒	重复使用

Table 6. 扭矩规格: 方向盘（拆卸和安装）
描述	扭矩值	推荐工具	重复使用/更换	备注
Steering wheel to steering column bolt	80 Nm (59.0 lbs-ft)	10 毫米六角	更换	PN - 1036655-00-A

Table 7. 扭矩规格: 模块 - 转向柱控制（拆卸和更换）
描述	扭矩值	推荐工具	重复使用/更换	备注
Upper screws that attach the steering column lower shroud to steering column	1.5 Nm (1.1 lbs-ft)	梅花 T20 套筒 Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）	重复使用
Lower screw that attaches steering column lower shroud to steering column	1.5 Nm (1.1 lbs-ft)	梅花 T20 套筒 Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）	重复使用
Bolt that attaches the steering column control module to the steering column	9 Nm (6.6 lbs-ft)	5 毫米六角圆端钻头	重复使用

Table 8. 扭矩规格: All
描述	扭矩值	推荐工具	重复使用/更换	备注
Bolt that attaches the steering column intermediate shaft to the steering gear input shaft	18 Nm (13.3 lbs-ft)	13 mm 套筒	重复使用
Nut that attaches the steering column to the cross car beam	15 Nm (11.1 lbs-ft)	13 mm 套筒	重复使用
Screws (x4) that attach the bright surround to the steering wheel	2.5 Nm (1.8 lbs-ft) 1.8 Nm (1.3 lbs-ft)	T20 socket	重复使用
Screws (x2) that attach the steering wheel controls ECU to the bright surround	0.9 Nm (8 lbs-in)	T10 Torx bit	重复使用
Inner bolts that attach the steering gear assembly to the front subframe	75 Nm (55.3 lbs-ft)	18 毫米套筒	重复使用
Outer bolts (13 mm) that attach the steering gear assembly to the front subframe	27 Nm (19.9 lbs-ft)	13 mm 套筒	重复使用
Outer bolts (15 mm) that attach the steering gear assembly to the front subframe	47 Nm (34.7 lbs-ft)	15 毫米套筒	重复使用
Bolts that attach the underhood storage unit bracket to the cooling fan assembly	48 Nm (35.4 lbs-ft)	外梅花套筒 Plus EP14	重复使用
Bolt that attaches the steering gear assembly to the electric steering column	18 Nm (13.3 lbs-ft)	13 mm 套筒	重复使用
Steering wheel to steering column bolt	80 Nm (59.0 lbs-ft)	10 毫米六角	重复使用
Upper screws that attach the steering column lower shroud to steering column	1.5 Nm (1.1 lbs-ft)	梅花 T20 套筒 Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）	重复使用
Lower screw that attaches steering column lower shroud to steering column	1.5 Nm (1.1 lbs-ft)	梅花 T20 套筒 Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）	重复使用
Bolt that attaches the steering column control module to the steering column	9 Nm (6.6 lbs-ft)	5 毫米六角圆端钻头	重复使用

Table 9. 扭矩规格: 转向机（双电机）（拆卸和更换）（安装过程中务必按照规定扭矩拧紧相关紧固件） ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
Bolt that attaches the steering gear assembly to the intermediate shaft assembly	18 Nm (13.3 lbs-ft)	13 mm 套筒	更换
Bolts (x2) that attach the front support beam to the vehicle	48 Nm (35.4 lbs-ft)	External Torx E14	重复使用
LH and RH bolts (x2) that attach the cooling fan module assembly to the front support beam	10 Nm (7.4 lbs-ft)	8 mm 套筒扳手 Universal Joint 1/4in	重复使用
Inner bolts (x2) that attach the steering gear assembly to the front subframe	75 Nm (55.3 lbs-ft)	18 毫米套筒 Universal Joint 3/8in	重复使用
Outer bolts (x2) that attach the steering gear assembly to the front subframe	47 Nm (34.7 lbs-ft)	15 毫米套筒 6 英寸加长件	重复使用

Table 10. 扭矩规格: 辐套 - 方向盘 - 下（拆卸和更换） / 周边 - 方向盘（拆卸和更换）
描述	扭矩值	推荐工具	重复使用/更换	备注
Bolts (x4) that attach the bright surround to the steering wheel	2.5 Nm (1.8 lbs-ft) 1.8 Nm (1.3 lbs-ft)	Torx T25 bit PH1 Stubby Phillips Screwdriver	重复使用	T25 bolts: 2.5 Nm PH1 bolts: 1.8 Nm
Bolts that attach the LH/RH steering wheel switch/steering controller/lower spoke cover to the bright surround	0.9 Nm (8 lbs-in)	梅花 T10 批头	重复使用
