绝缘体 - 轮罩 - 套件(拆卸和更换)

校正代码 15307402 1.1 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 9 日:更新了有关拆卸/安装后饰板总成的参阅内容。
  • 2023 年 10 月 10 日:添加了“请勿手动关闭充电接口盖板”的注意事项。
  • 1076927-00-A Hioki 测试仪
  • 1054720-00-A 便携式工作台
  • 1060071-00-A 1/4 英寸钻头六角扭矩扳手
  • 1076928-00-A 测试探针 - Hioki 9461

拆卸

  1. 打开所有车门,降下所有车窗。
  2. 拆卸第二排座椅座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  3. 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  4. 打开充电接口盖板和掀背尾门。
  5. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  6. 拆卸后备箱左侧侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  7. 拆卸后备箱右侧挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)
  8. 向下折叠第二排右侧座椅靠背。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向已折叠的无座垫座椅上放置重物,否则有可能弯折框架上的定位锁片。
  9. 拆卸右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)

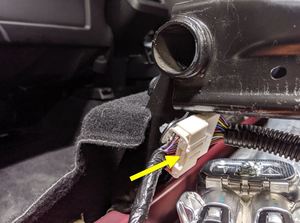

  10. 断开第二排左侧座椅连接器。
  11. 拆卸母排连接器。请参阅连接器 - 直流输入 - 母排 - 充电接口至高压电池(拆卸和更换)

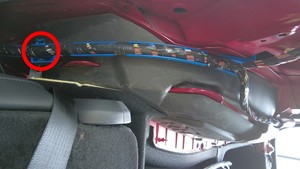

  12. 将右侧车身线束夹从 C 柱上松开,然后从车身上向后拆下线束。
  13. 断开后饰板线束,然后拆下后饰板总成。请参阅饰板 - 后(拆卸和安装)
  14. 松开夹子(4 个),从后饰板中间支架上拆下后部车身线束。

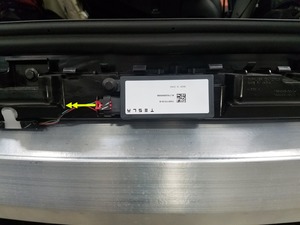

  15. 断开后部蓝牙低能耗 (BLE) 连接器。
    提示: 切勿按下红色锁片。拉动锁片以解锁,按住锁片并再次拉动以松开连接器。

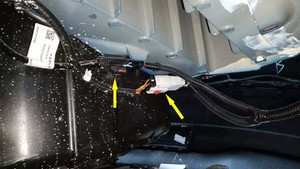

  16. 断开用于连接后副车架和左后电子驻车制动 (EPB) 的连接器(2 个)。
  17. 将左侧车身线束的后副车架部分推入左后轮拱内衬区域后部附近的后备箱,然后将线束推过左侧后备箱隔板。
  18. 拆卸重低音扬声器总成。请参阅重低音扬声器(拆卸和更换)
  19. 松开将右侧车身线束固定到右侧后备箱隔板的夹子(2 个)。

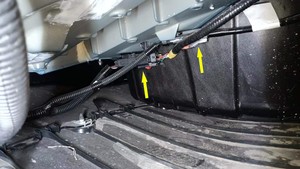

  20. 断开用于连接后副车架和右后电子驻车制动 (EPB) 的连接器(2 个)。

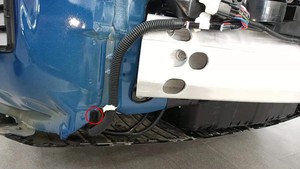

  21. 将右侧后备箱隔板索环推过右侧后备箱隔板,并将线束穿过索环。

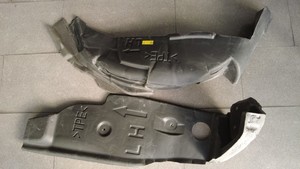

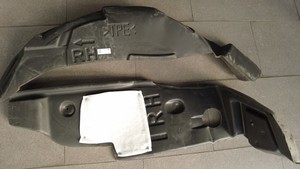

  22. 将左后和右后轮罩绝缘体从车辆上拆下。

安装

  1. 将左后和右后轮罩绝缘体安装到车辆上。
  2. 将索环安装到右侧后备箱隔板上。
  3. 连接用于连接后副车架和右后电子驻车制动 (EPB) 的连接器(2 个)。
  4. 将后部线束密封件推入左后轮拱内衬区域后部附近的后备箱,然后将密封件推过车身并完全就位。
  5. 连接用于连接后副车架和左后电子驻车制动 (EPB) 的连接器(2 个)。
  6. 连接后部蓝牙低能耗 (BLE) 连接器。
  7. 安装夹子(4 个),将后部车身线束安装到后饰板中间支架上。
  8. 连接后饰板线束,然后安装后饰板总成。请参阅饰板 - 后(拆卸和安装)
  9. 将线束向前安装到车身上,然后将右侧车身线束夹固定到 C 柱上。
  10. 安装母排连接器。请参阅连接器 - 直流输入 - 母排 - 充电接口至高压电池(拆卸和更换)
  11. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  12. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  13. 关闭掀背尾门和充电接口盖板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿尝试手动关闭充电端口盖板。
  14. 升起所有车窗,关闭所有车门。
