侧中继摄像头 - 前 - LH (HW4)(拆卸和更换)

校正代码 17221302 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格摄像头 - B 柱 - LH (AP4)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将摄像头固定到左侧 B 柱的螺栓(2 个)
0.6 Nm (5 lbs-in)
  • 迷你棘轮摇钻套件 (1450424-00-A)
  • 棘轮/扭矩扳手
重复使用

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration
  1. 拆卸左前侧转向信号灯总成。请参阅灯 - 侧转向 - 前 - LH(拆卸和更换)

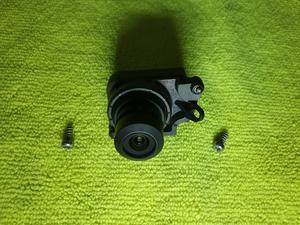

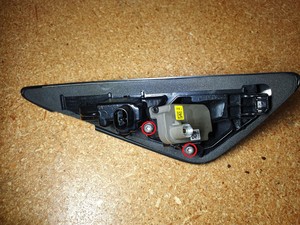

  2. 拆卸将摄像头固定到左前侧转向信号灯总成的螺栓(2 个),然后将摄像头拆下。
    Informational PurposesAn informational icon, calling your attention
    摆动摄像头,以将其从总成上拆下。
    提示: 推荐使用以下工具:
    • 迷你棘轮摇钻套件 (1450424-00-A)
    • 棘轮/扭矩扳手

安装

  1. 安装将摄像头固定到左前侧转向信号灯总成的螺栓(2 个)。
    0.6 Nm (5 lbs-in)
    提示: 推荐使用以下工具:
    • 迷你棘轮摇钻套件 (1450424-00-A)
    • 棘轮/扭矩扳手
  2. 安装左前侧转向信号灯总成。请参阅灯 - 侧转向 - 前 - LH(拆卸和更换)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序包含摄像头校准信息。请务必遵循各步骤操作。
