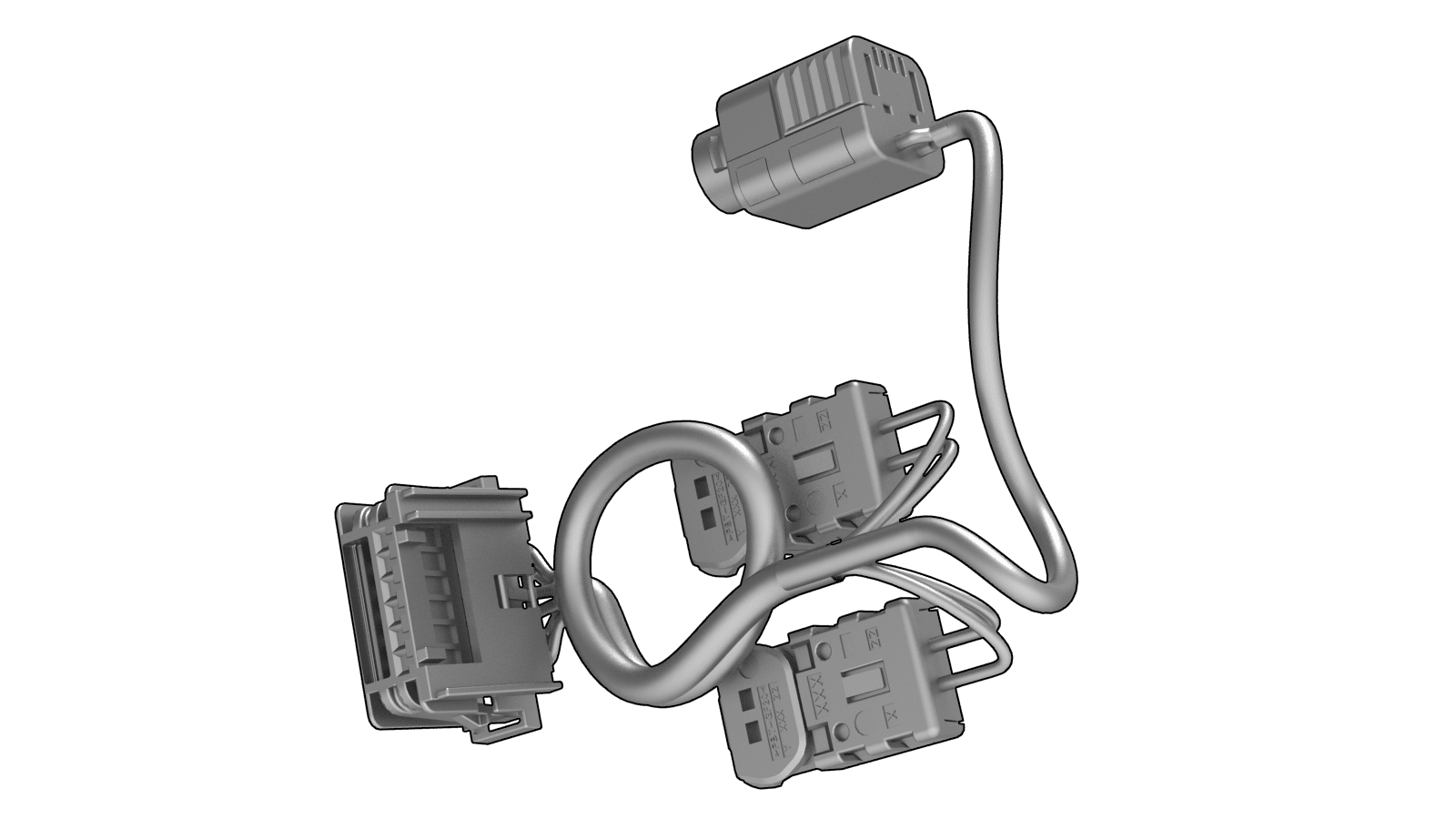

线束 - 气囊 - 驾驶位(拆卸和更换)

校正代码 20013102 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果处理不当,辅助约束系统 (SRS) 组件可能很危险。请参阅气囊和辅助约束系统 (SRS) 预防措施

拆卸

  1. 拆下驾驶位气囊。请参阅气囊 - 驾驶位(拆卸和更换)
  2. 用保护胶带完全盖住气囊朝向驾驶员的一侧。
  3. 将驾驶位气囊置于干净的作业表面上。

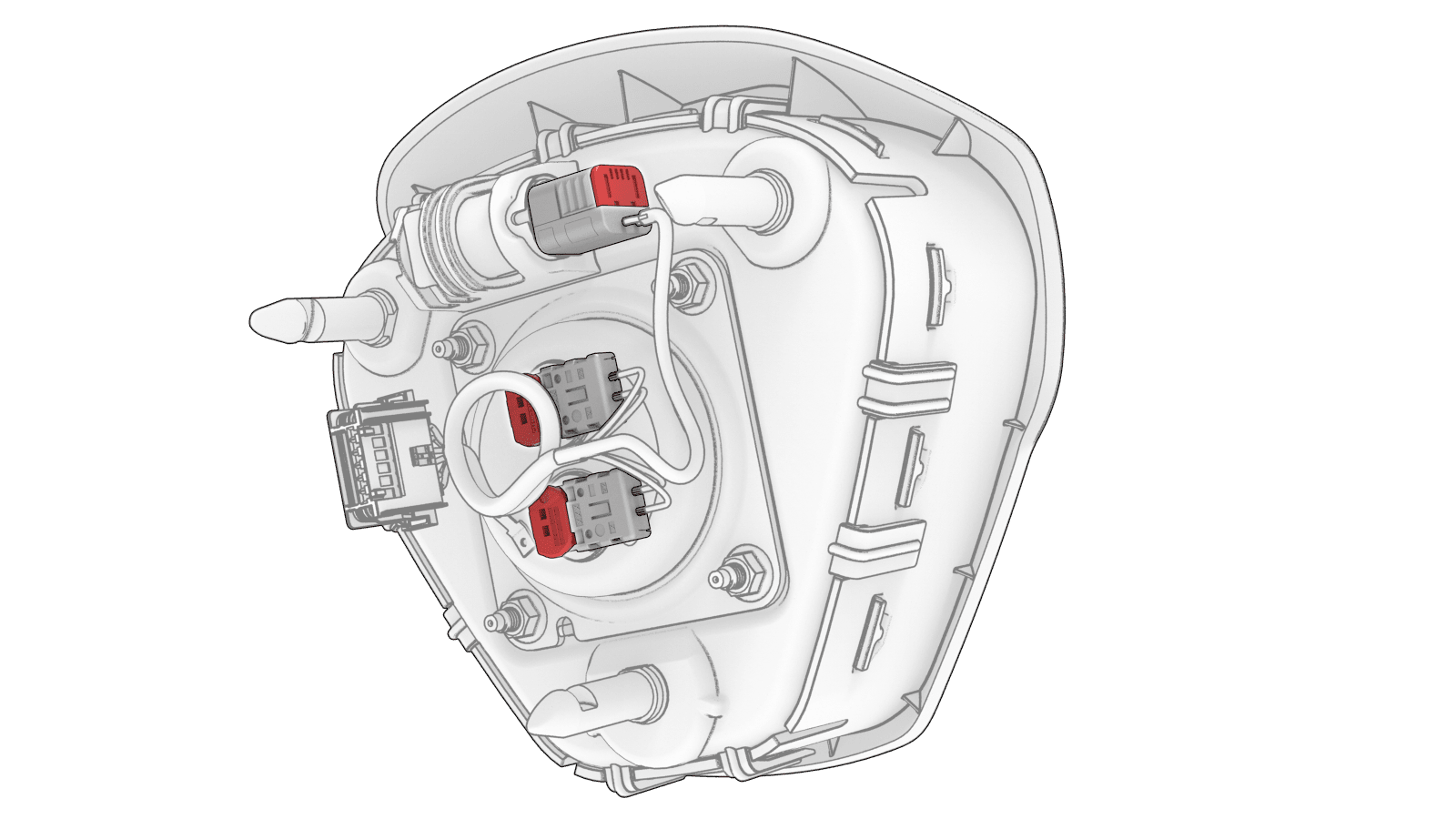

  4. 松开将驾驶位气囊线束固定到气囊的锁片 (x3)。
  5. 断开驾驶位气囊上的电气线束连接器 (x3)。

安装

  1. 将驾驶位气囊线束连接器连接到驾驶位气囊,然后安装锁片 (x3)。
    Informational PurposesAn informational icon, calling your attention
    3 个连接器标为红色。将线束连接器上的颜色与气囊上相同颜色的连接器相匹配。
  2. 撕下气囊上的保护胶带。
  3. 安装驾驶位气囊。请参阅气囊 - 驾驶位(拆卸和更换)
