线束 - 温度系统横梁(拆卸和更换)

校正代码 17101302 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 4 月 5 日:更新了空调机油规格中用于液体和容量的空调机油类型。
  • 2024 年 4 月 1 日:重组了程序,将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。

扭矩规格

表 1. 扭矩规格线束 - 温度系统横梁(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至压缩机空调管路固定到超级歧管的螺栓
22 Nm (16.2 lbs-ft)
  • 6 英寸加长件
  • 13 毫米套筒
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将超级歧管固定到减震塔支架的螺栓(2 个)
31 Nm (22.9 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
用于紧固减震塔支架和温度系统横梁的紧固件
55 Nm (40.6 lbs-ft)
62 Nm (45.7 lbs-ft)
  • 15 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手

拆卸

  1. 拆卸超级歧管至暖通空调管路。请参阅空调管路 - 超级歧管至 HVAC(拆卸和更换)
  2. 拆卸将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示: 推荐使用以下工具:
    • 6 英寸加长件
    • 13 毫米套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  3. 将超级歧管至压缩机空调管路从超级歧管上移开,以防油液泄漏。

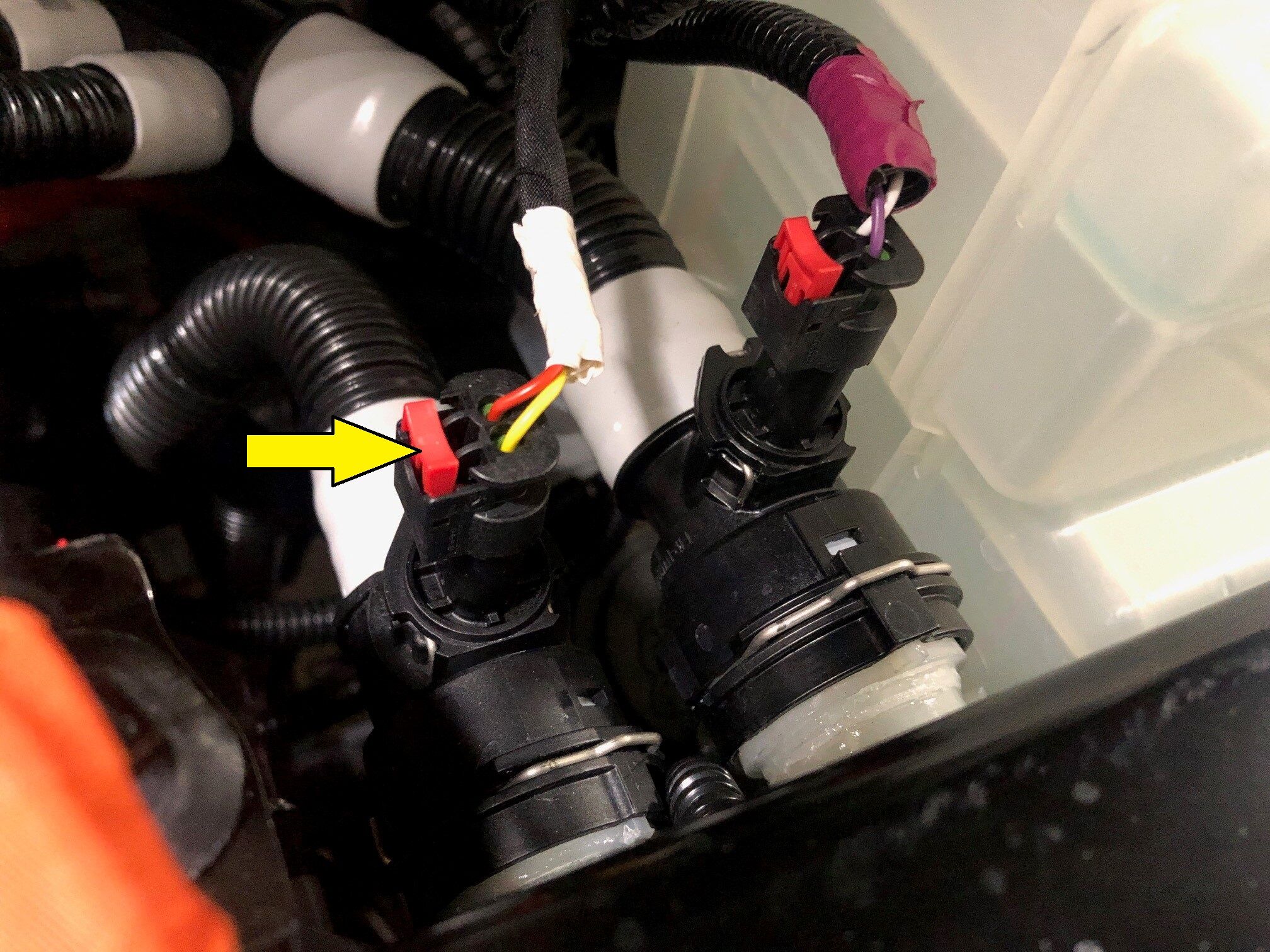

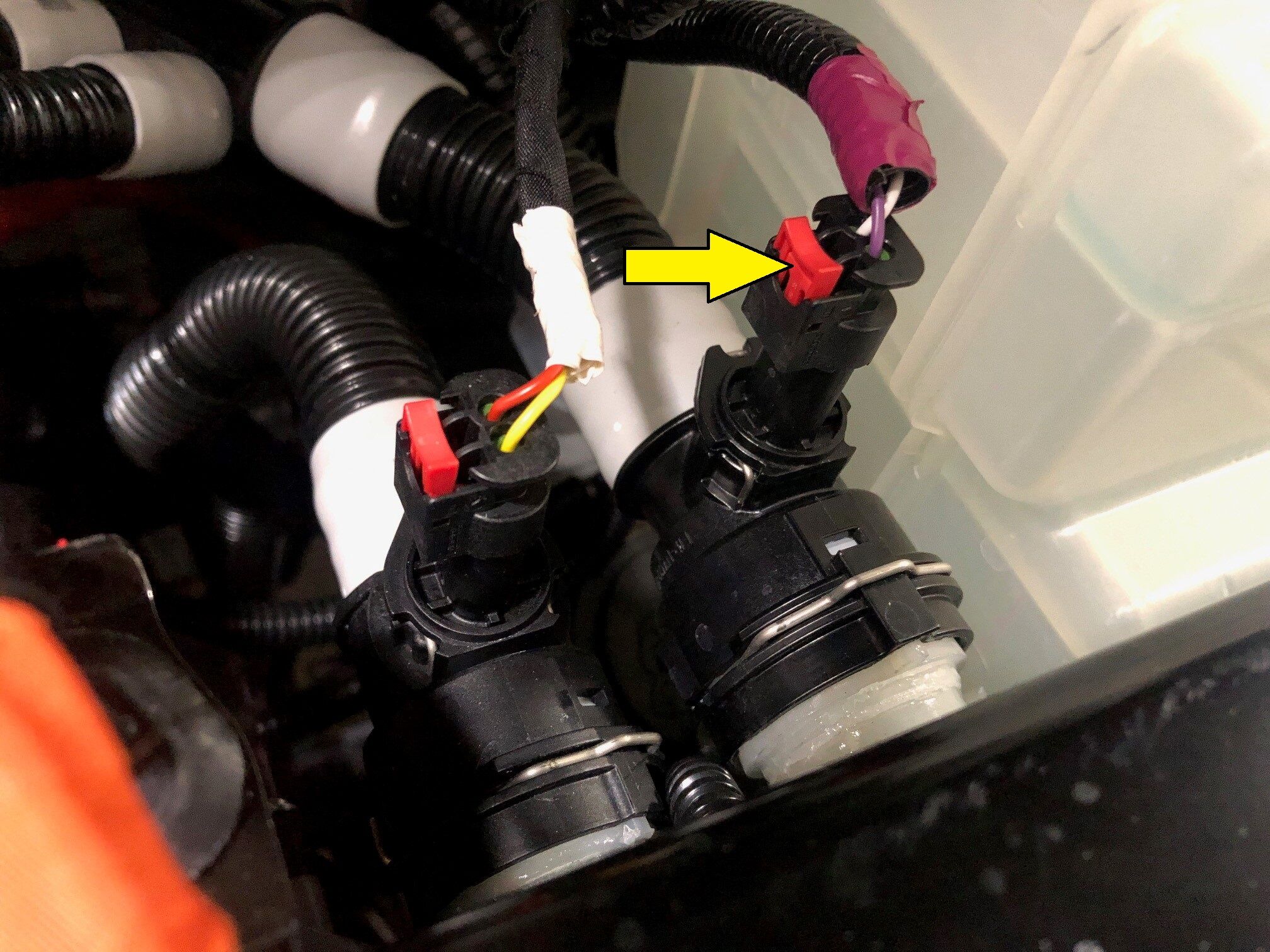

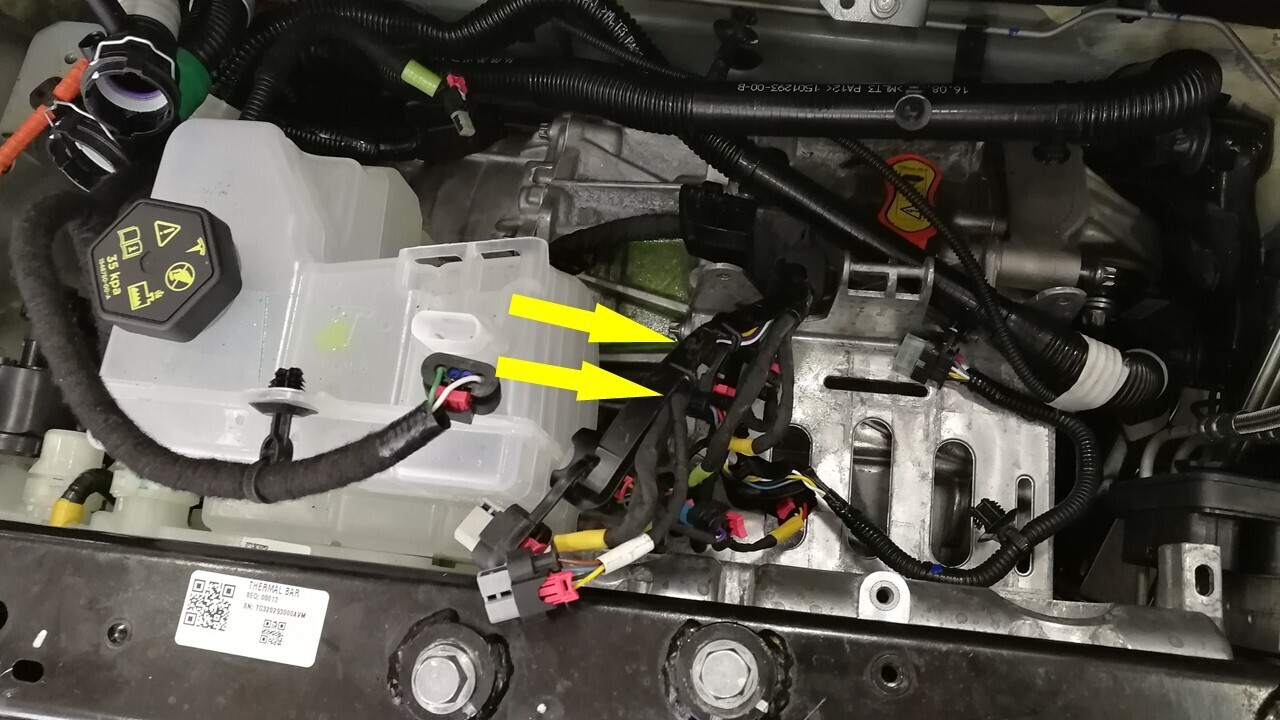

  4. 拉动红色锁片进行解锁,然后再次拉动以断开制冷器至电池软管传感器。
    Informational PurposesAn informational icon, calling your attention
    带紫色胶带的线束将连接到距冷却液瓶最近的冷却液温度传感器。

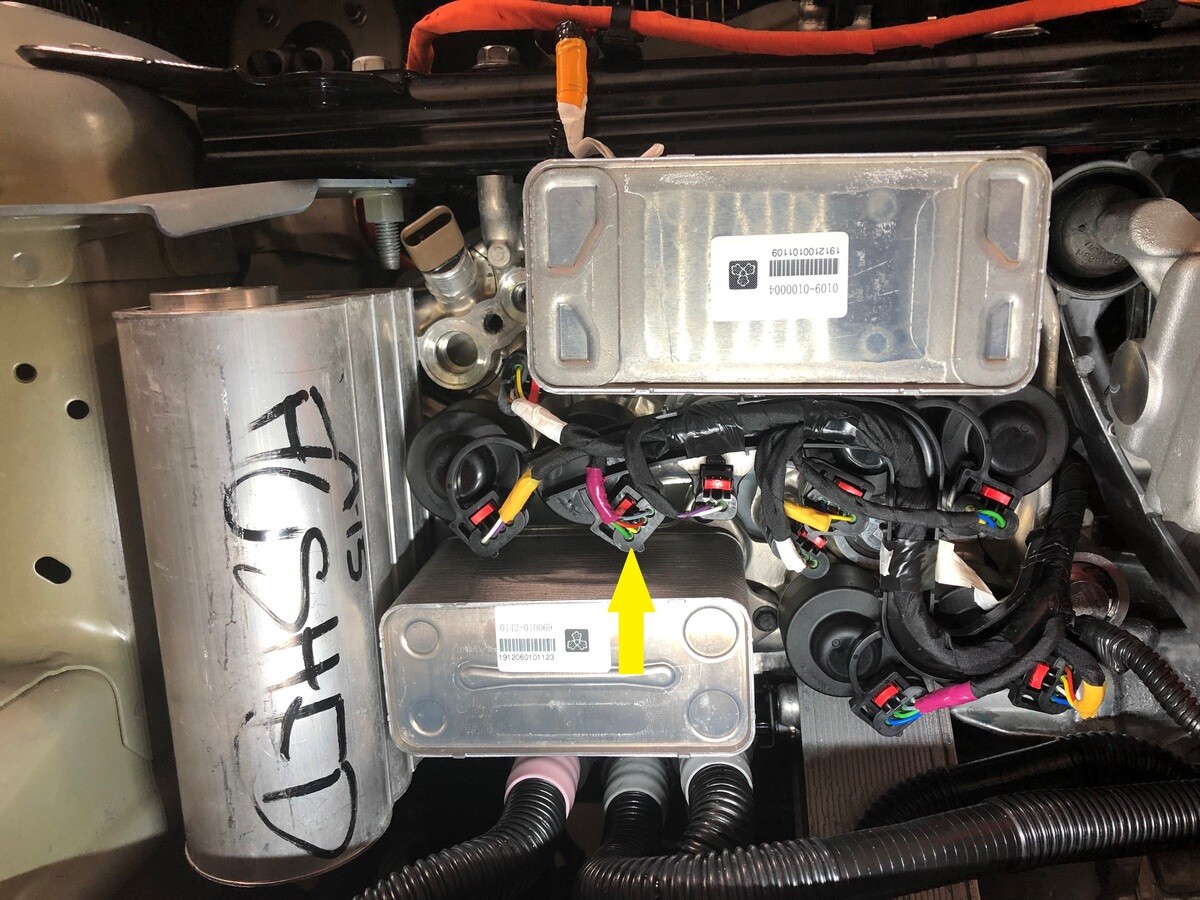

  5. 拉动红色锁片进行解锁,然后再次拉动以断开动力总成供给软管传感器。
    Informational PurposesAn informational icon, calling your attention
    带紫色胶带的线束将连接到距冷却液瓶最近的冷却液温度传感器。

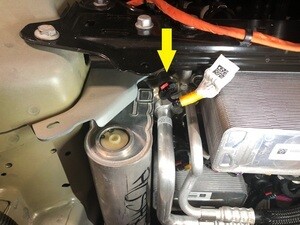

  6. 将超级歧管线束从前控制器上断开。

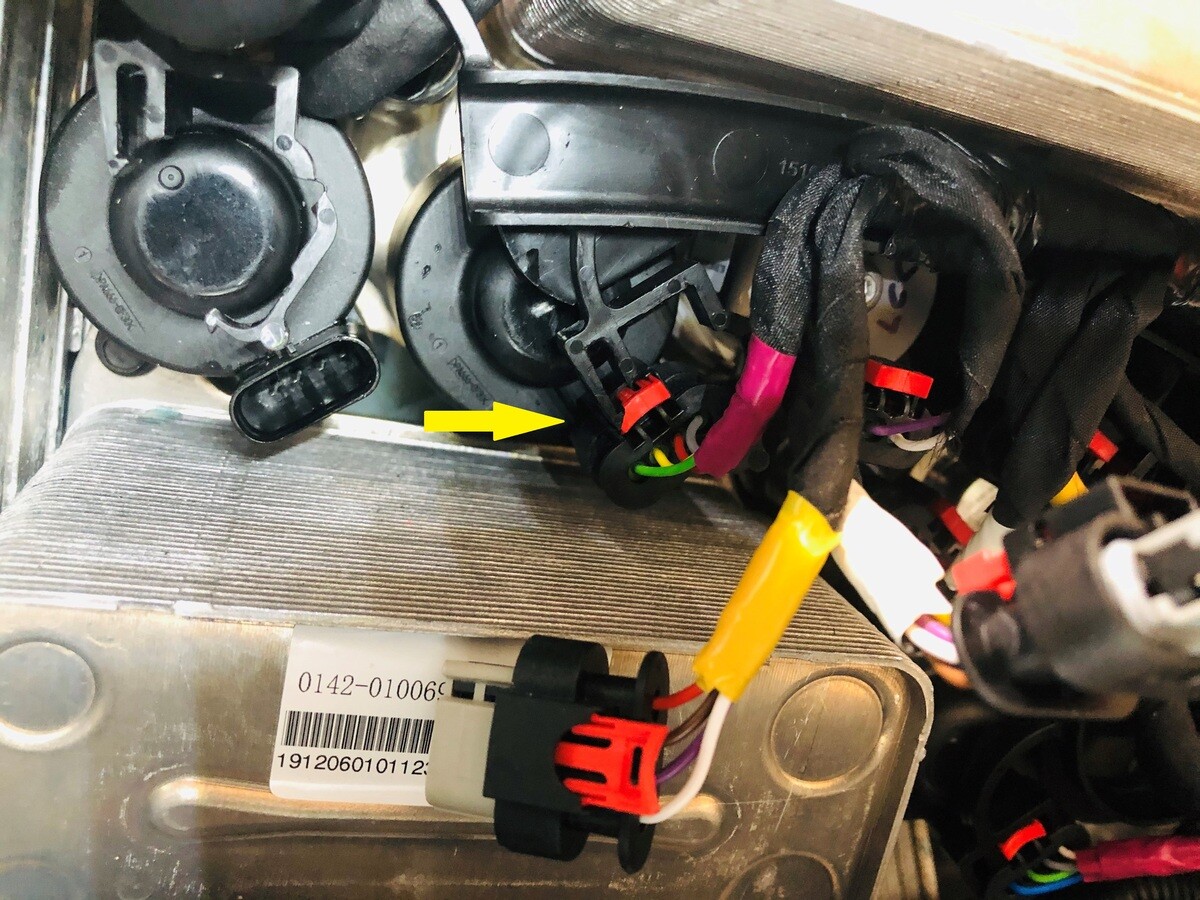

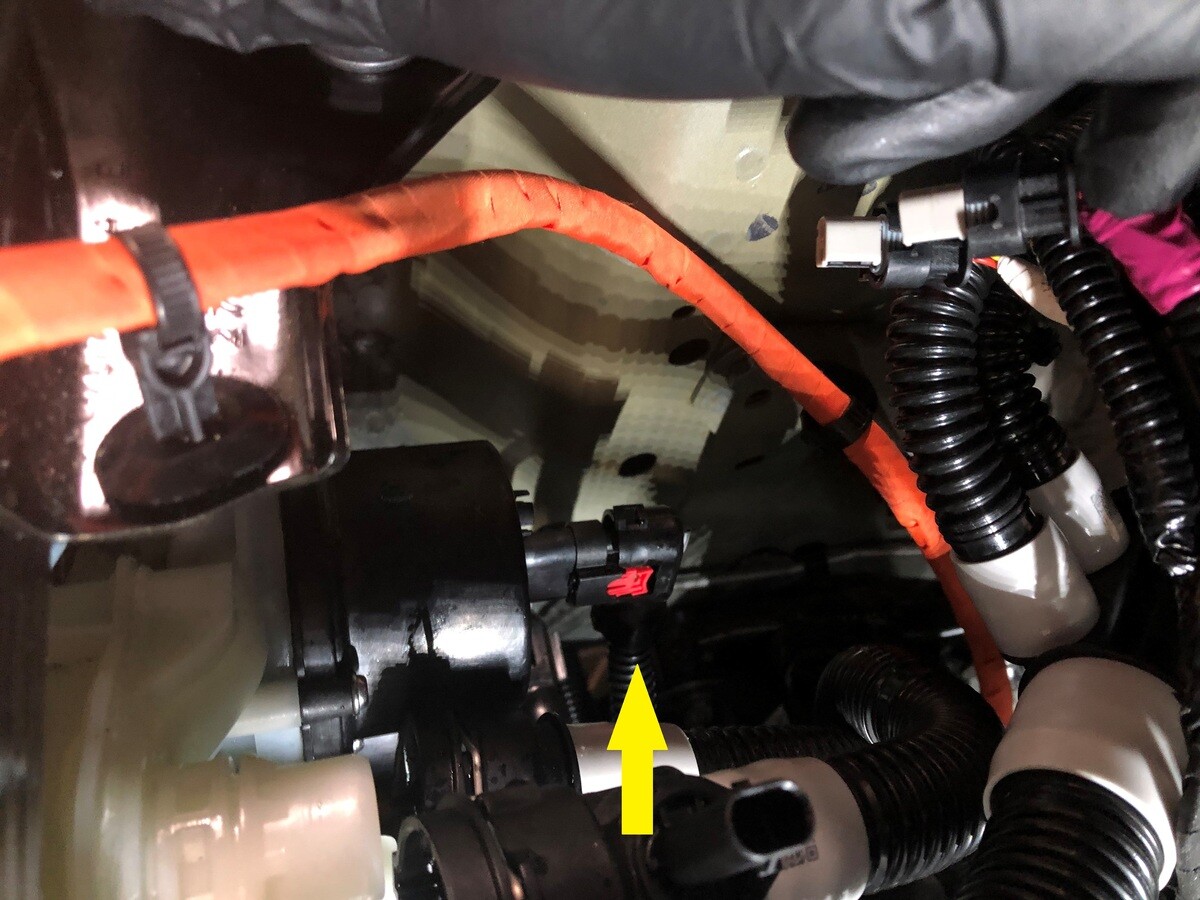

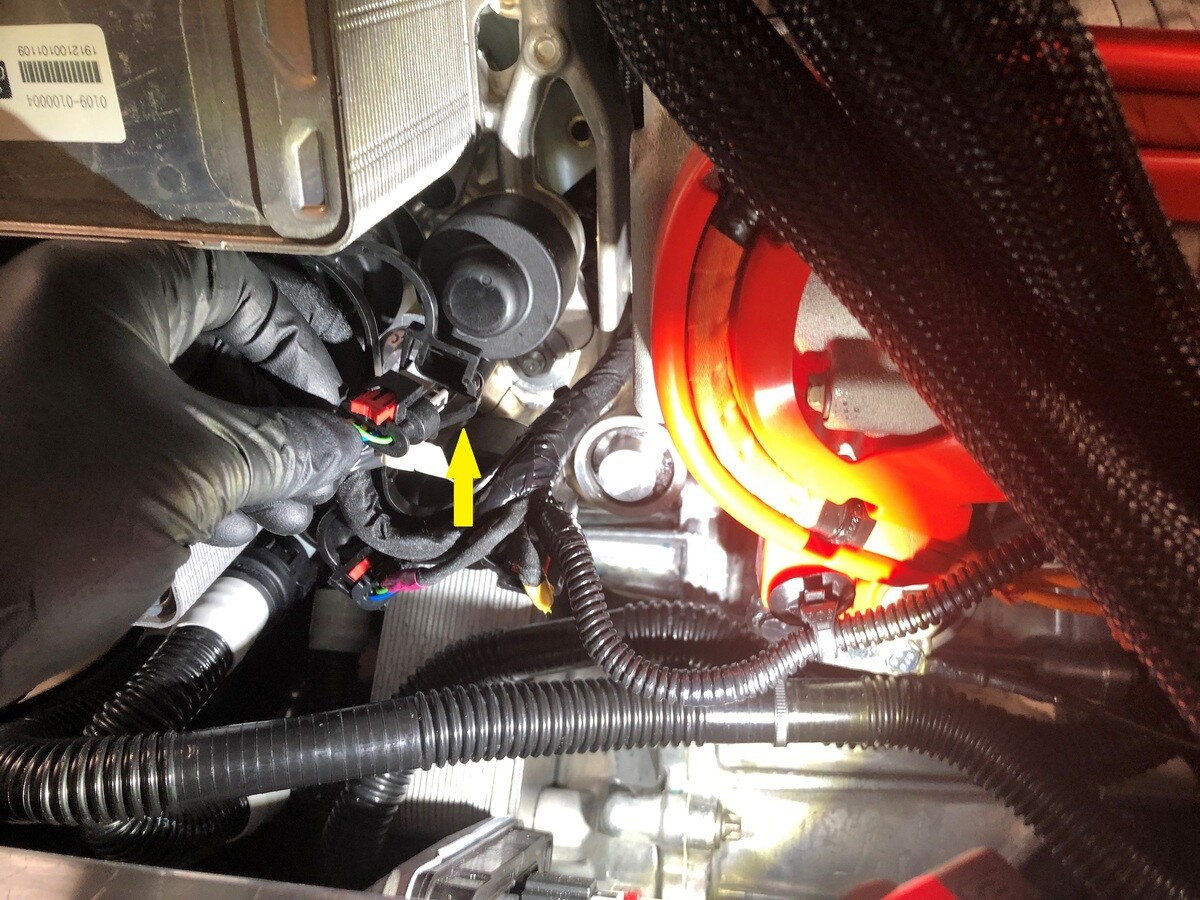

  7. 拉动红色锁片进行解锁,然后再次拉动以断开动力总成冷却液泵连接器。

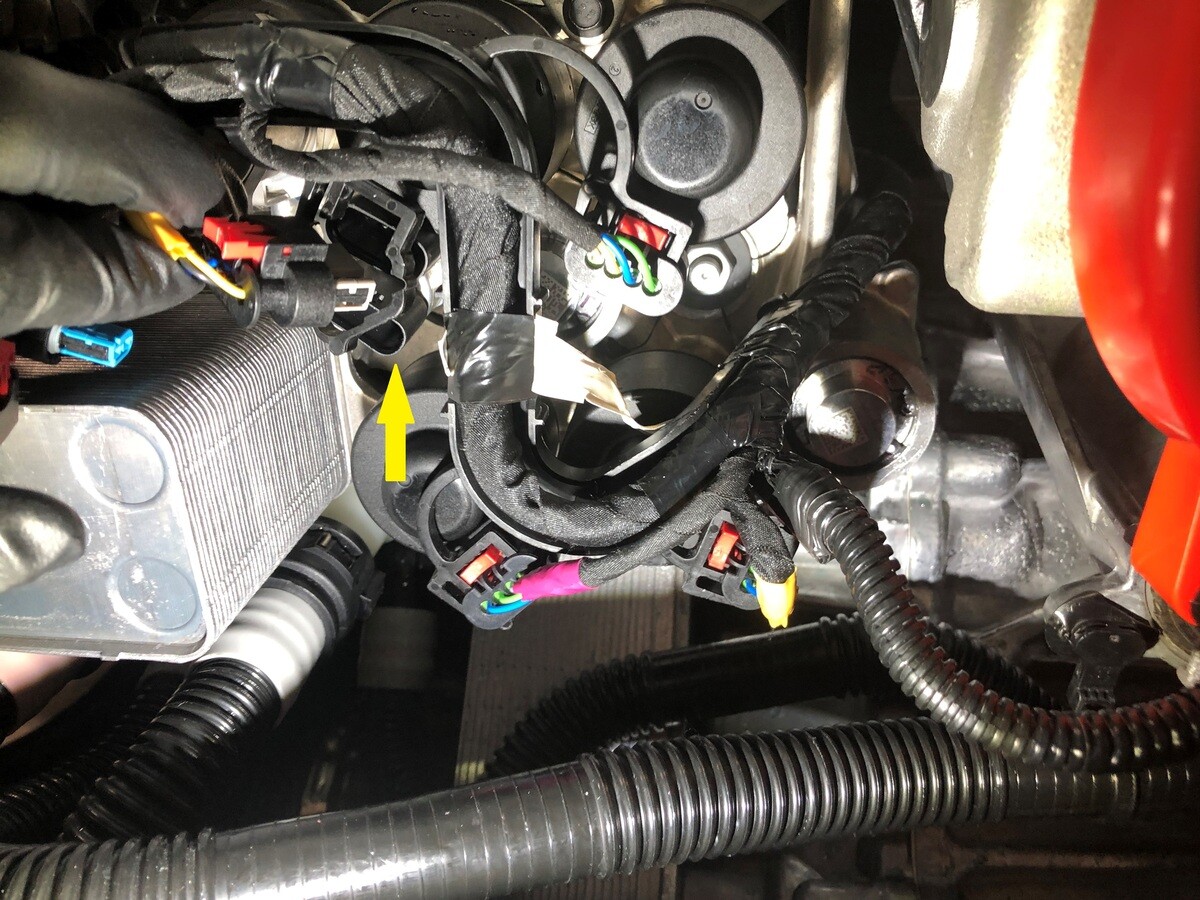

  8. 拉动红色锁片进行解锁,然后再次拉动以断开电池冷却液泵连接器。

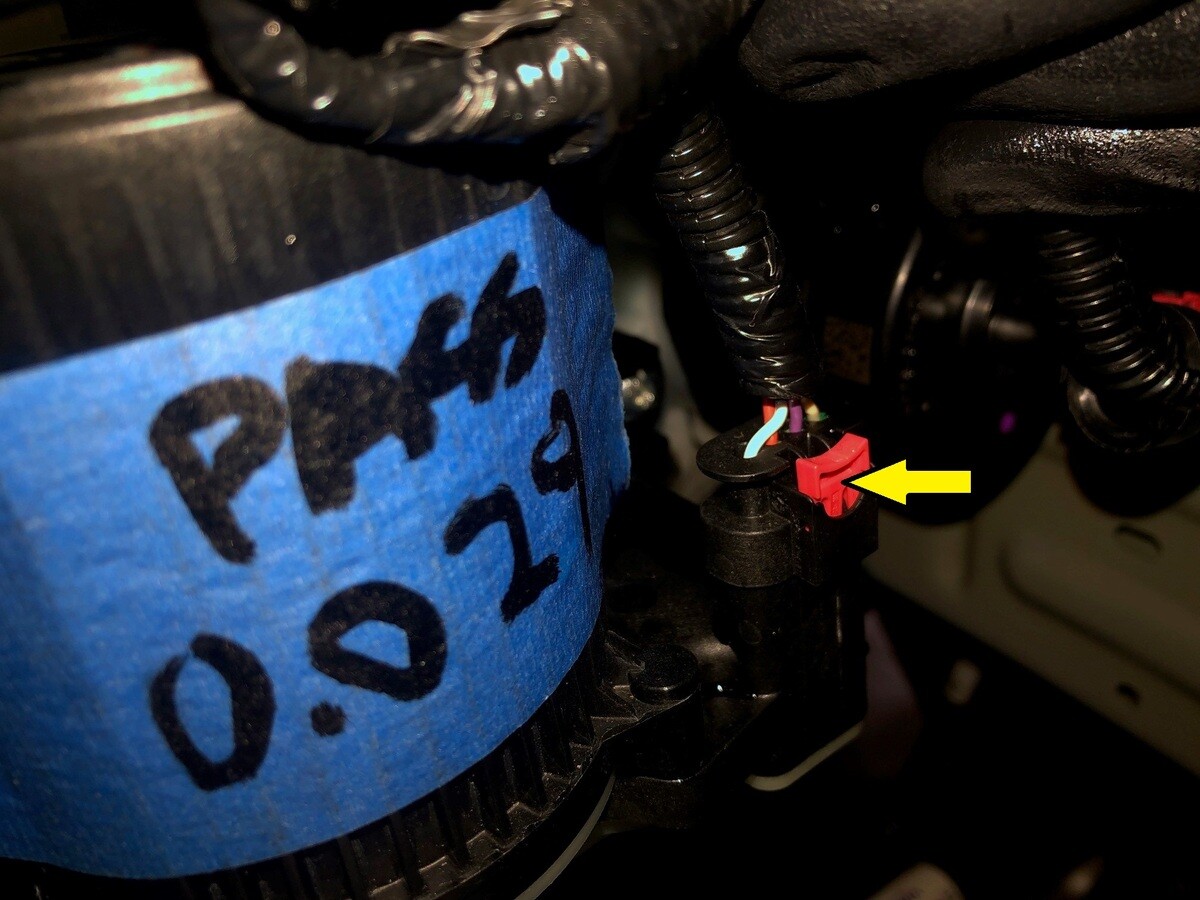

  9. 拉动红色锁片进行解锁,然后再次拉动以断开八通阀连接器。

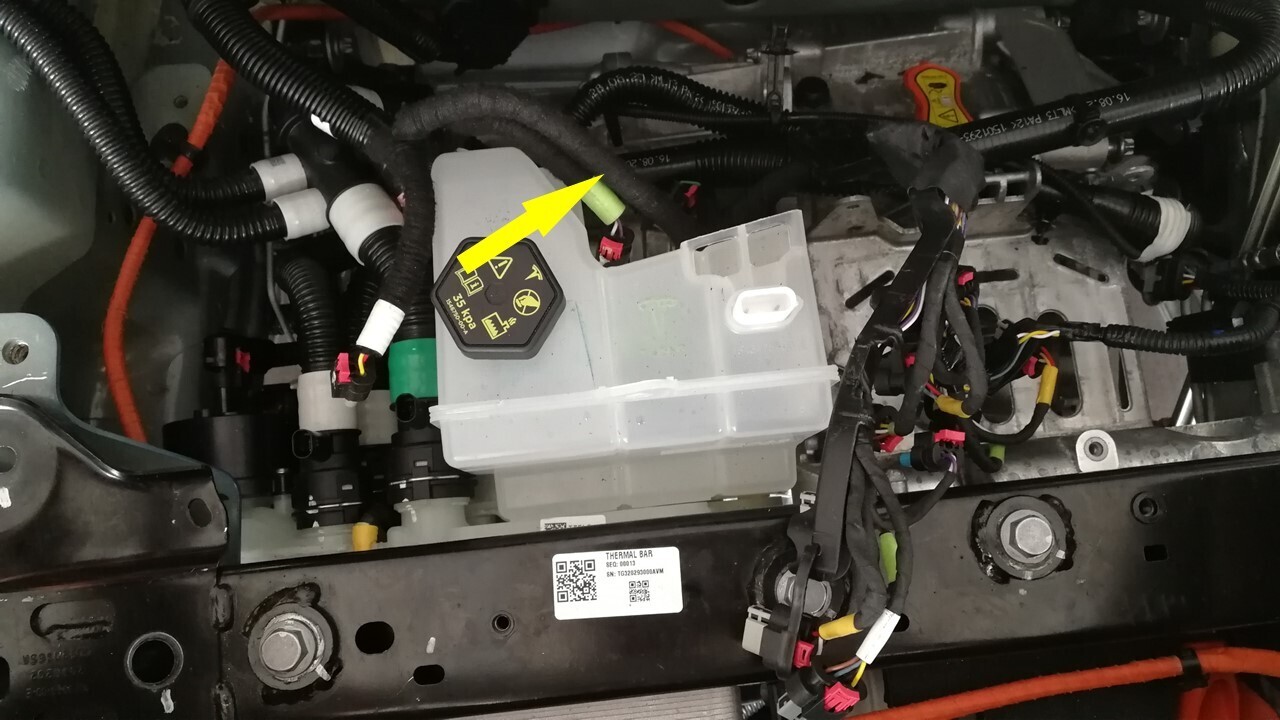

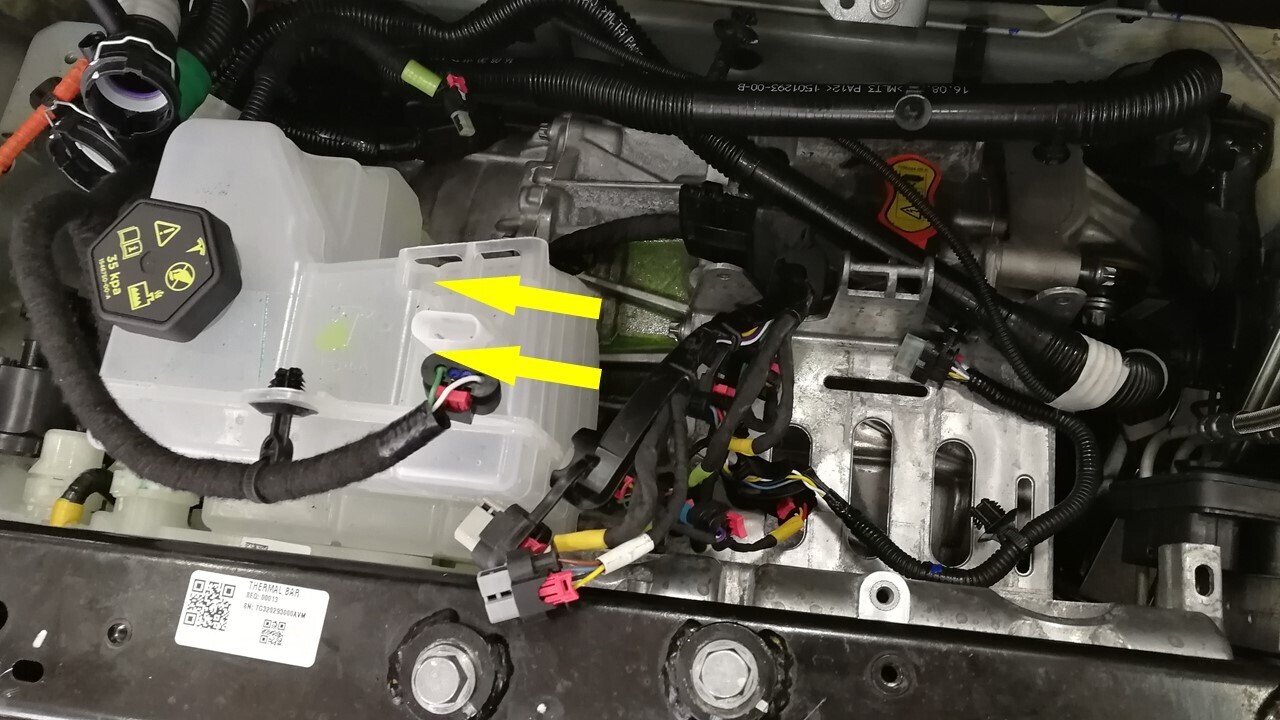

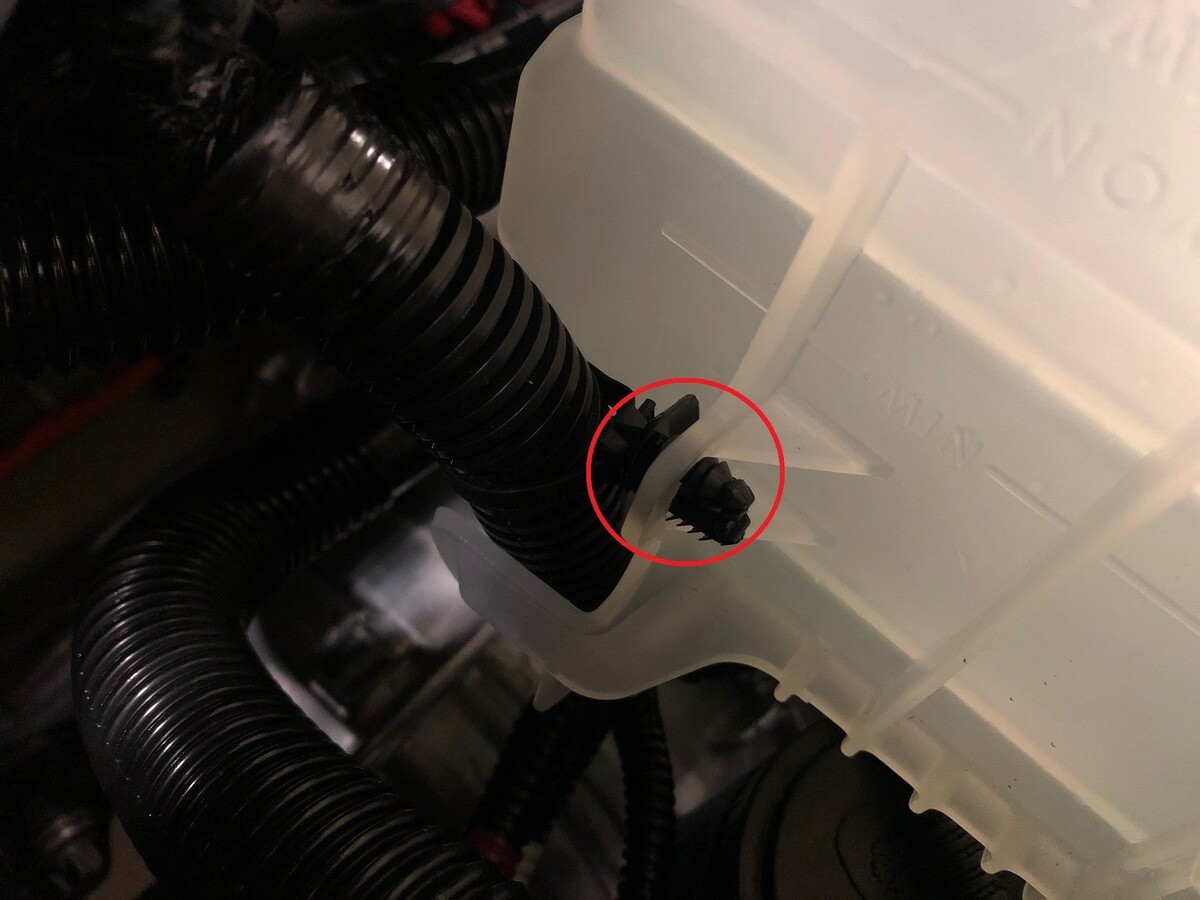

  10. 拆卸将 VCFRONT 线束固定到冷却液瓶的树形头卡子。

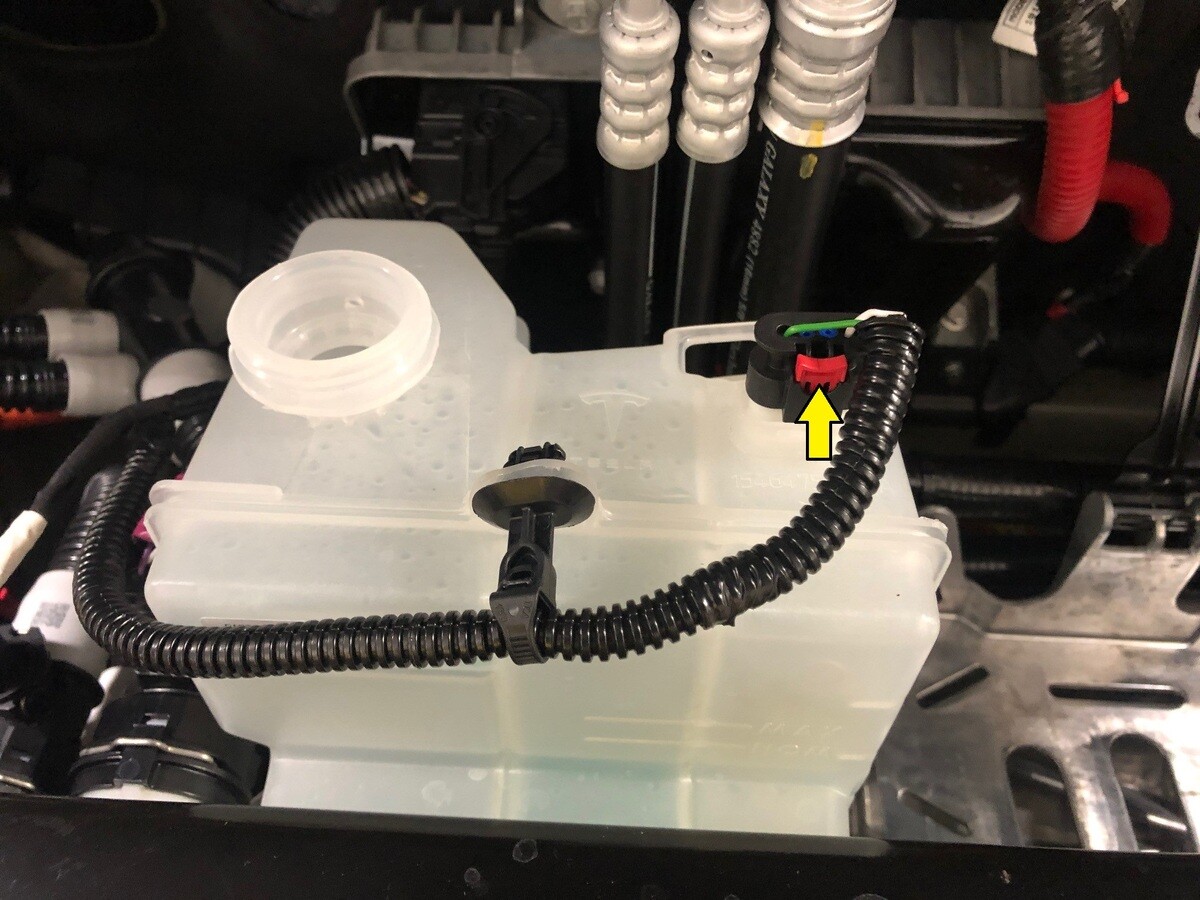

  11. 拉动红色锁片进行解锁,然后再次拉动以断开冷却液瓶液位传感器连接器。

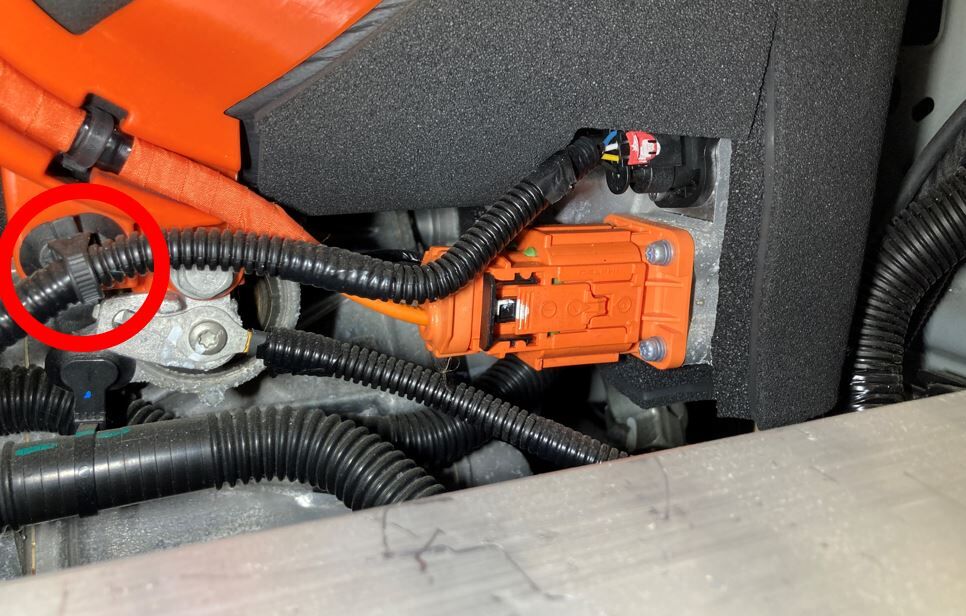

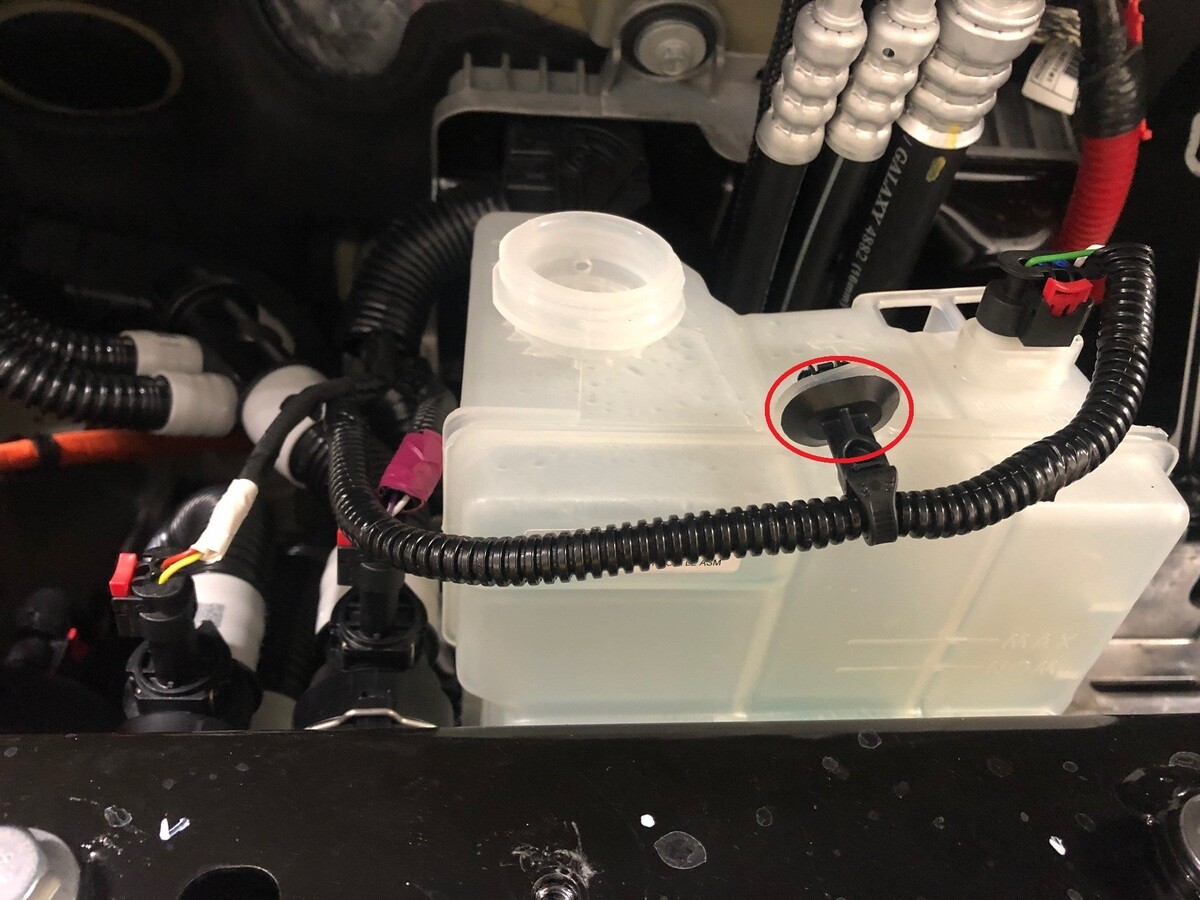

  12. 拆卸将线束固定到冷却液瓶顶部的树形头卡子。
  13. 拆卸将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。

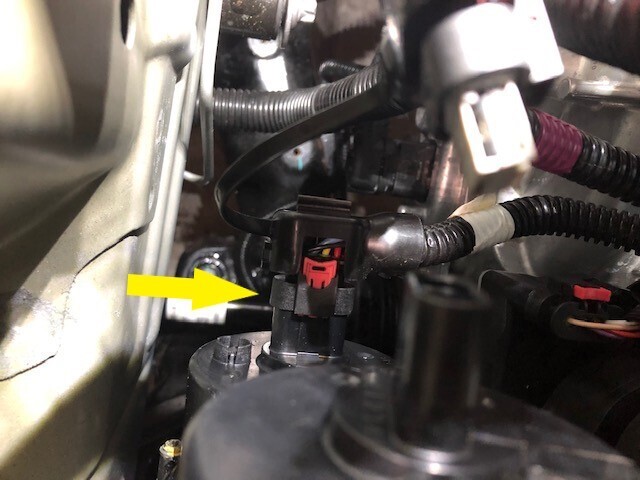

  14. 拉动红色锁片进行解锁,然后再次拉动以断开空调压缩机逻辑连接器。

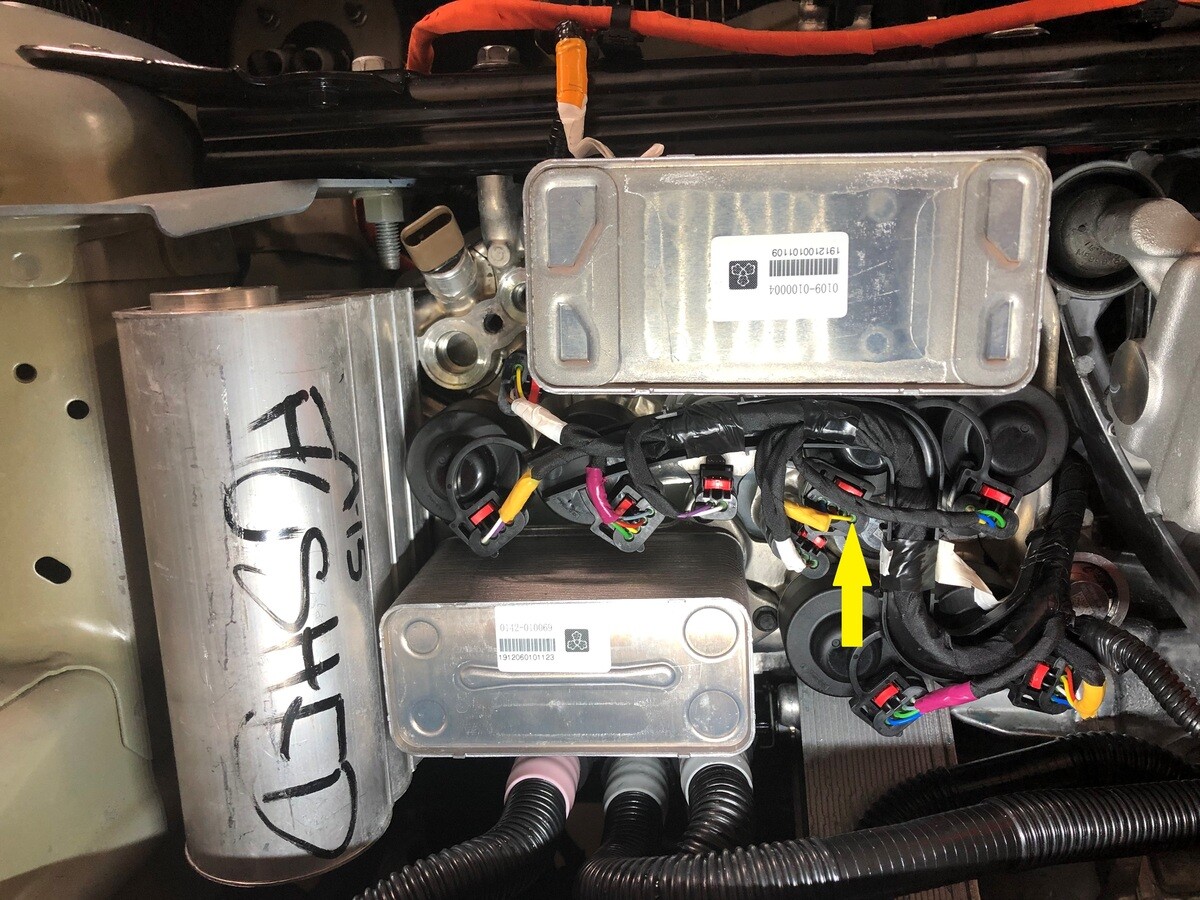

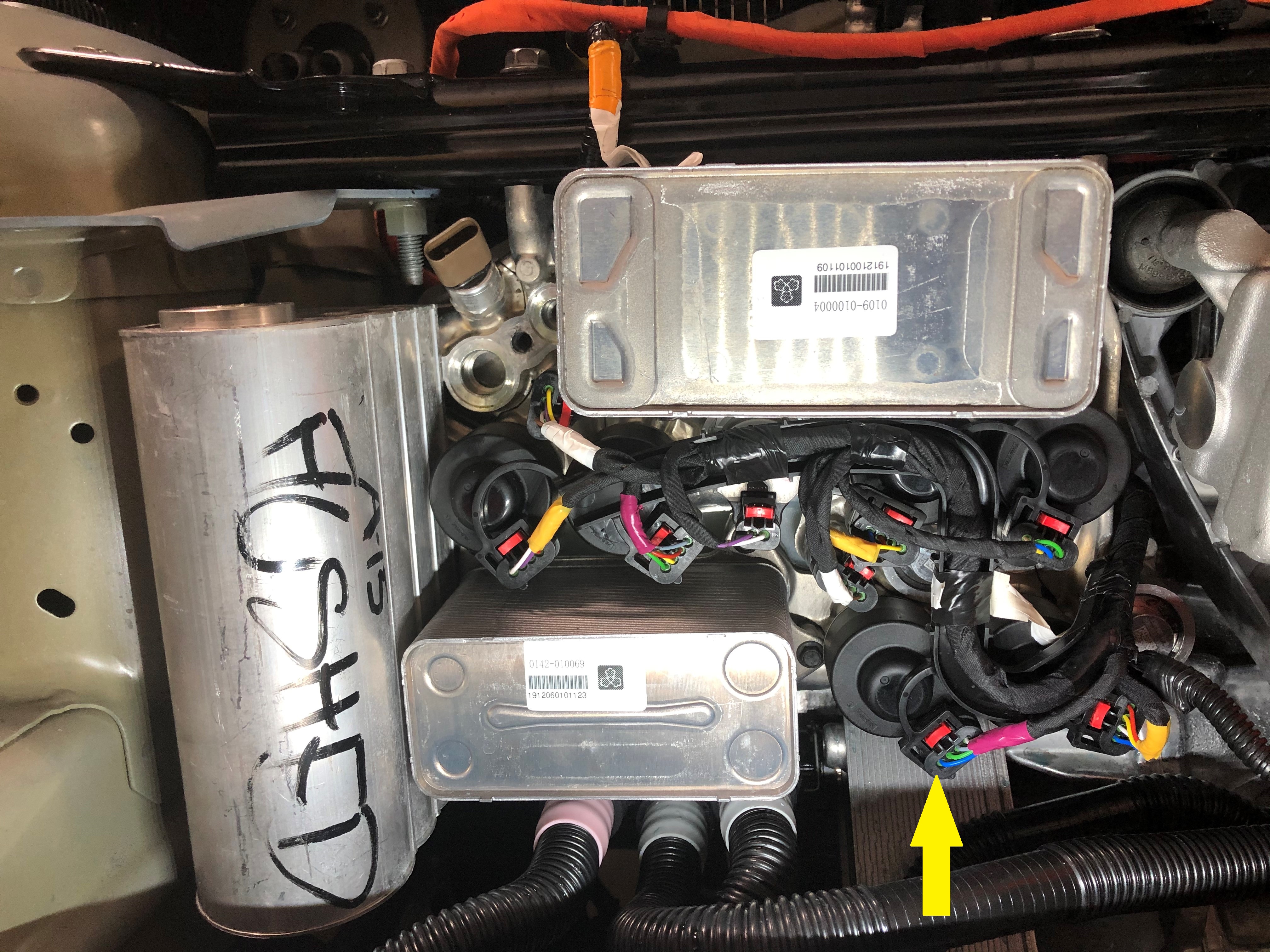

  15. 断开高压压力和温度传感器连接器。

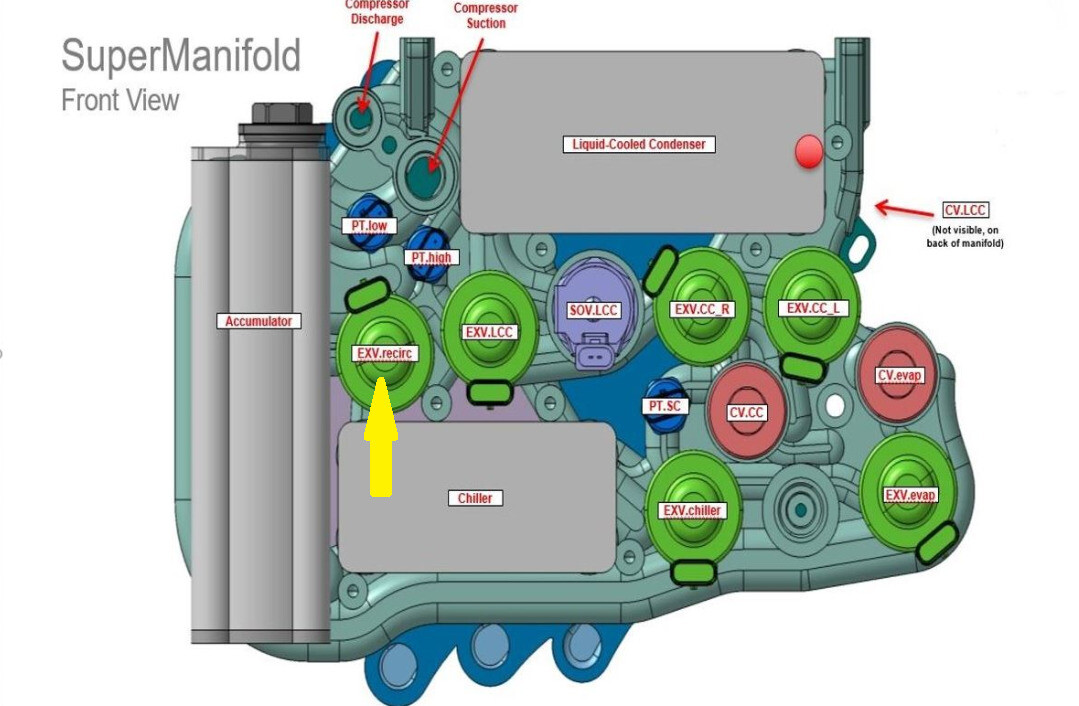

  16. 断开再循环膨胀阀上的连接器。
  17. 断开液冷冷凝器电子膨胀阀上的连接器。

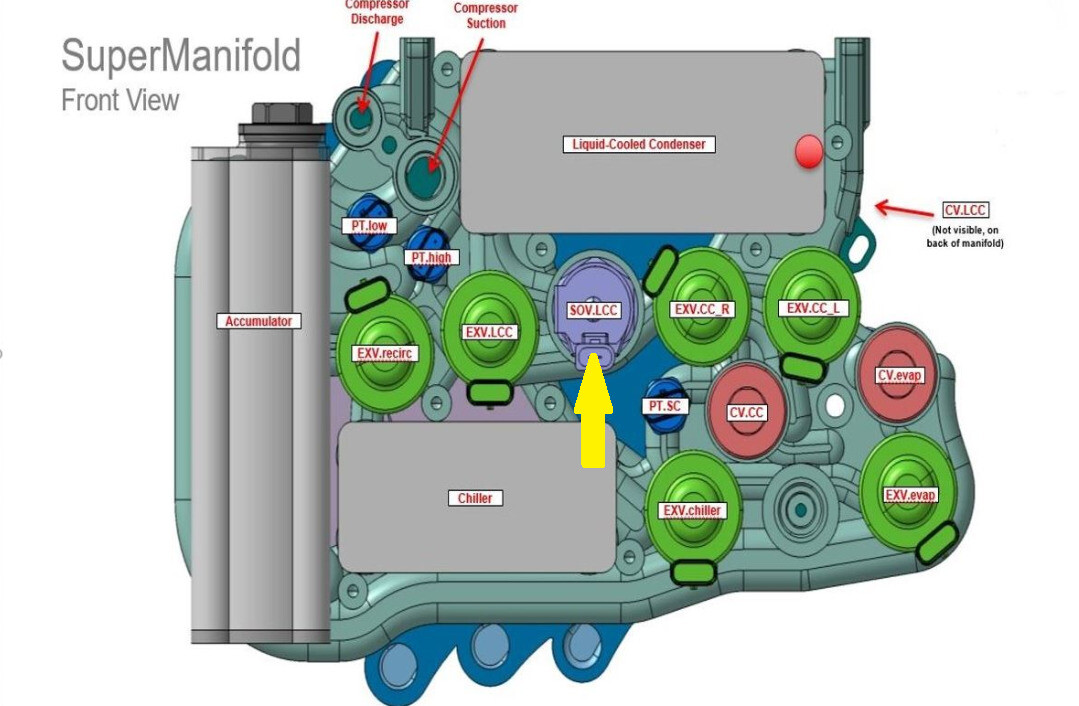

  18. 断开液冷冷凝器切断阀上的连接器。

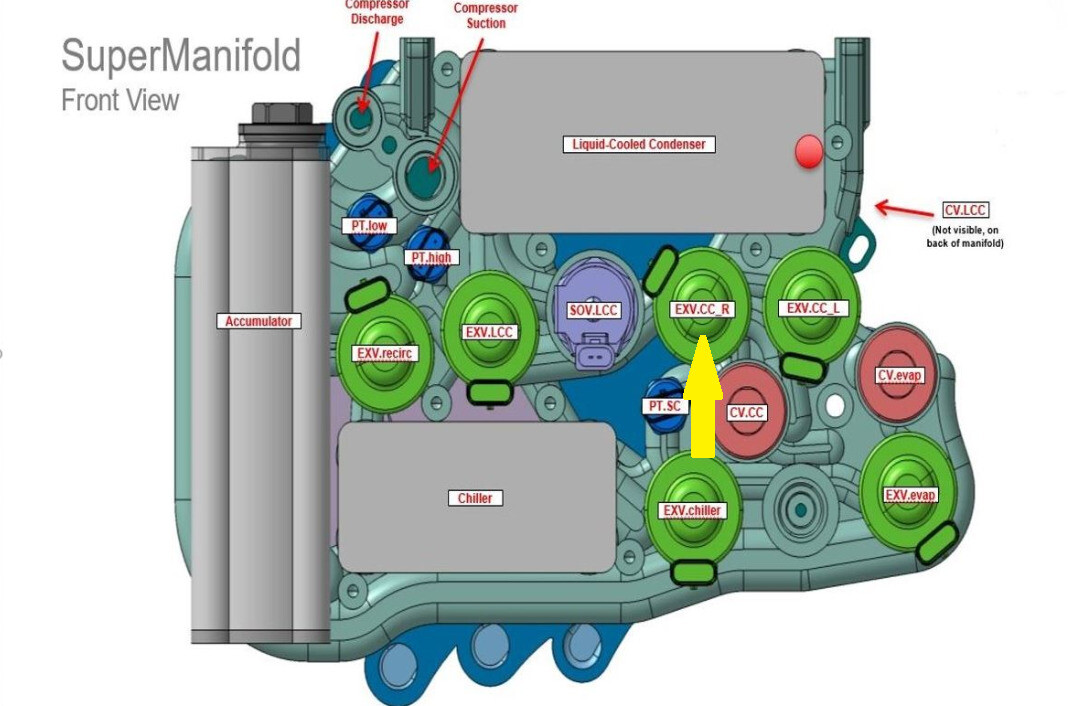

  19. 断开右侧驾驶室冷凝器电子膨胀阀上的连接器。

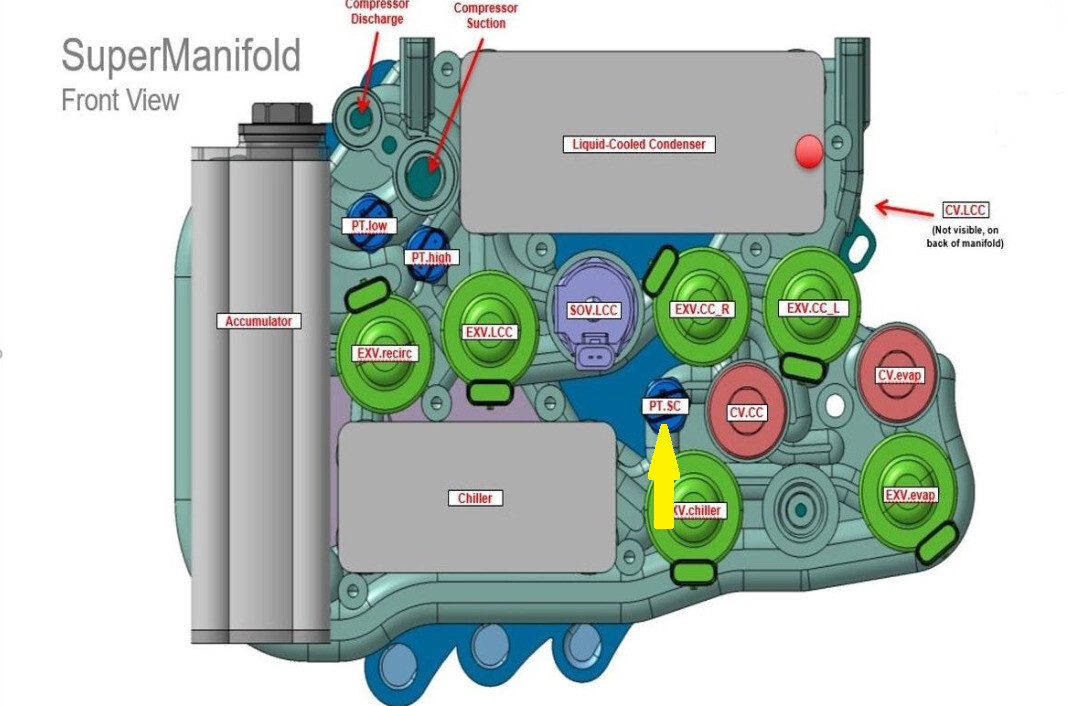

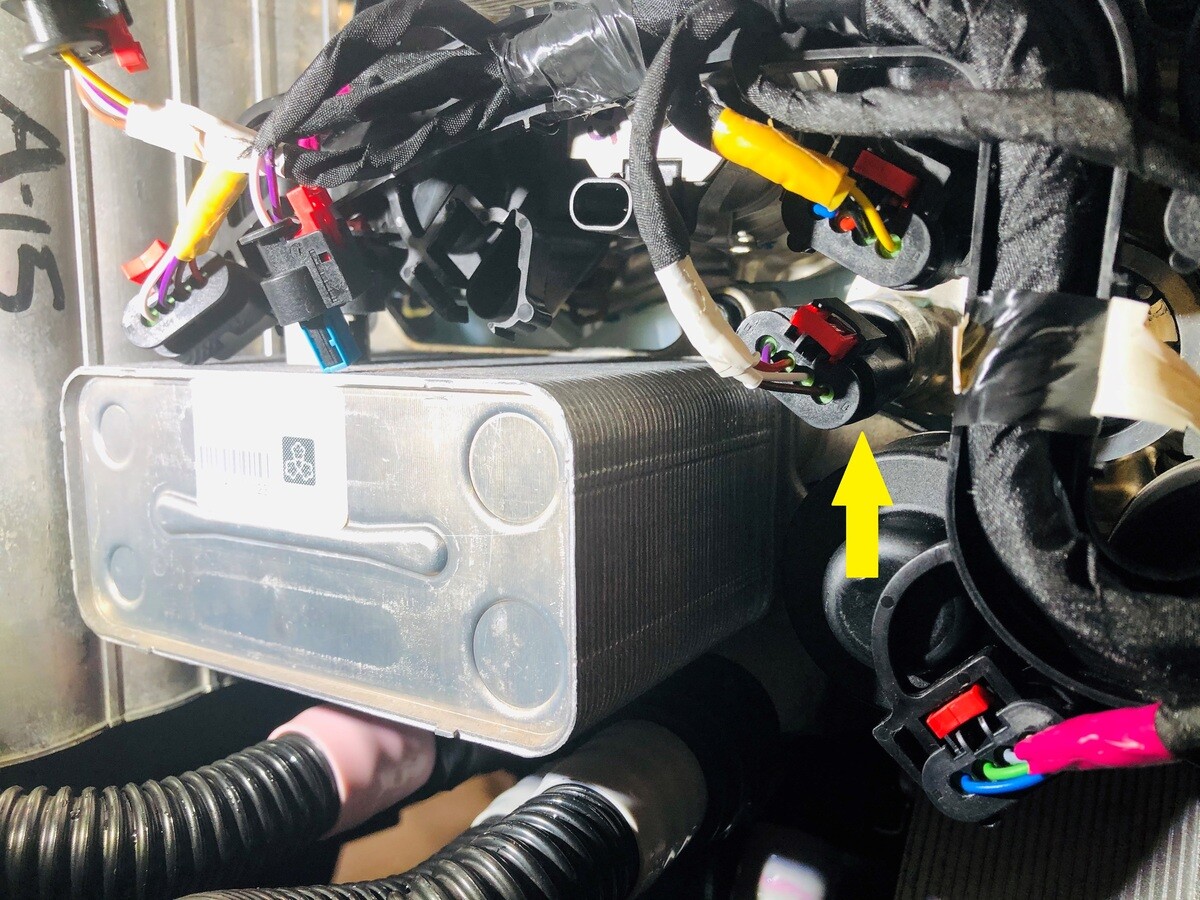

  20. 断开高压压力和温度过冷式传感器连接器。

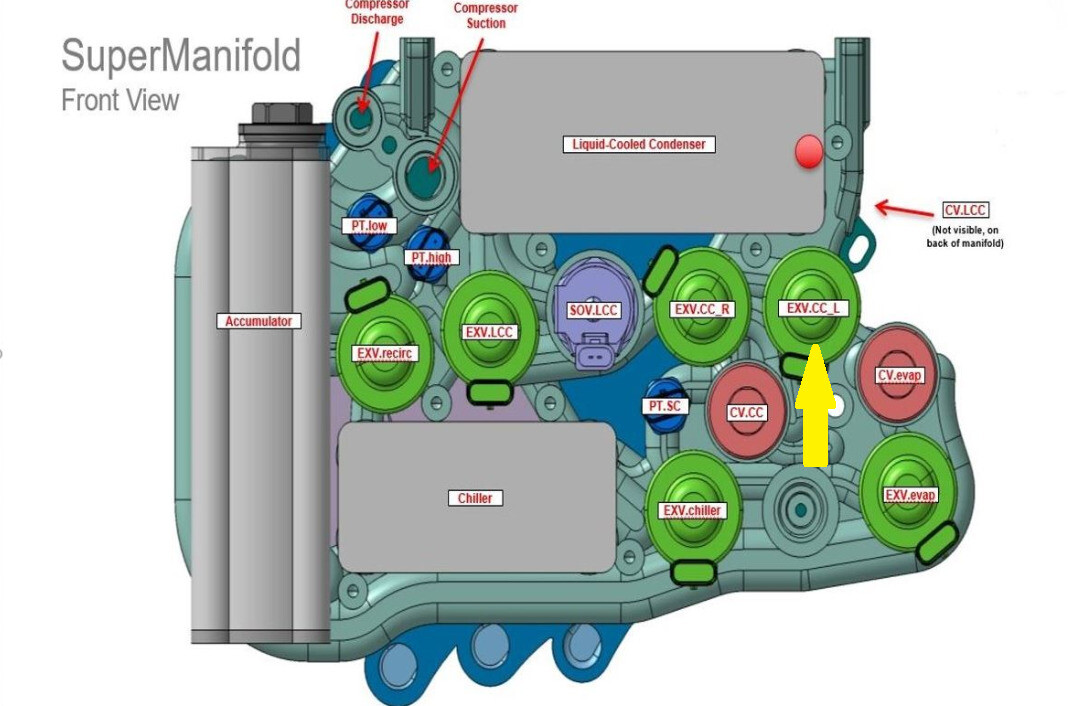

  21. 断开左侧驾驶室冷凝器电子膨胀阀上的连接器。

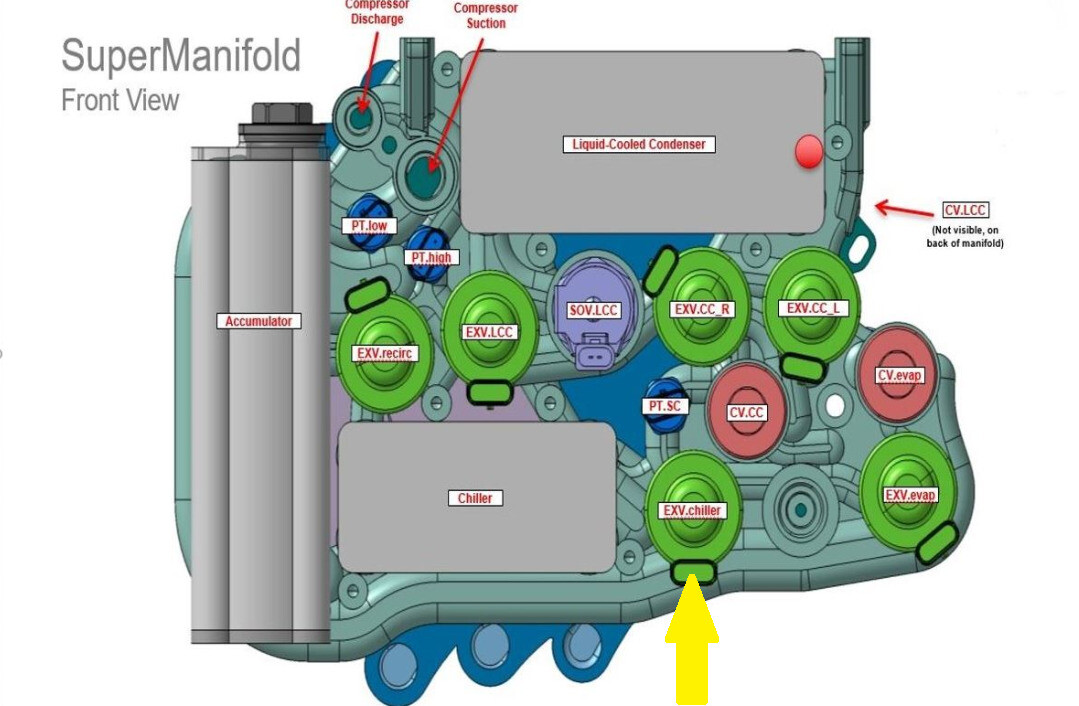

  22. 断开制冷器电子膨胀阀上的连接器。
  23. 断开蒸发器电子膨胀阀上的连接器。
  24. 松开将超级歧管固定到减震塔支架的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

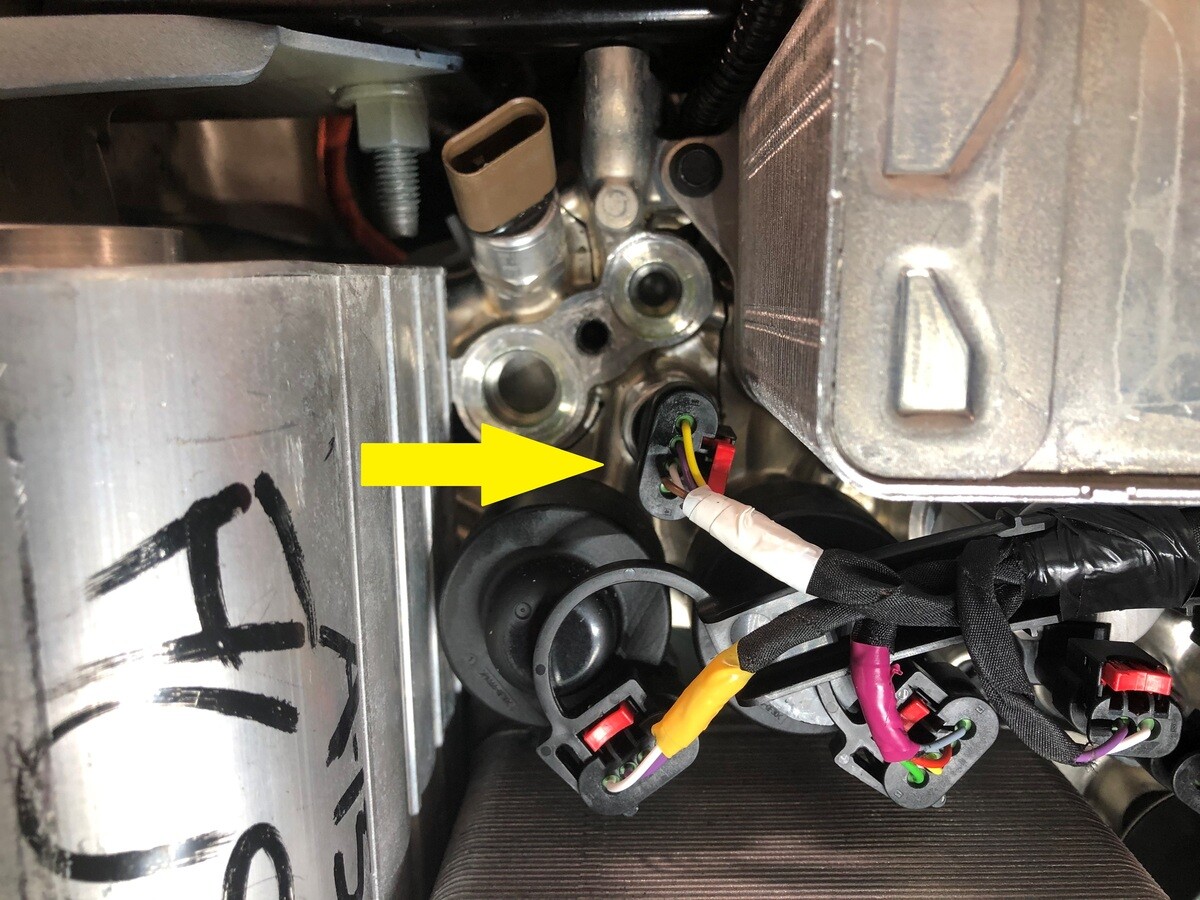

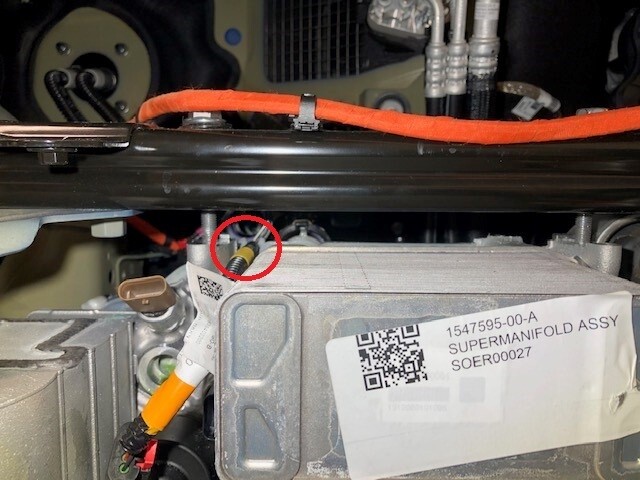

  25. 断开低压压力和温度传感器,然后松开减震塔支架下方以及位于超级歧管顶部和后侧的固定支座上的线束。
    Informational PurposesAn informational icon, calling your attention
    如有必要,可使用一字螺丝刀。在一字螺丝刀上缠绕电工胶布,以免损坏线束。

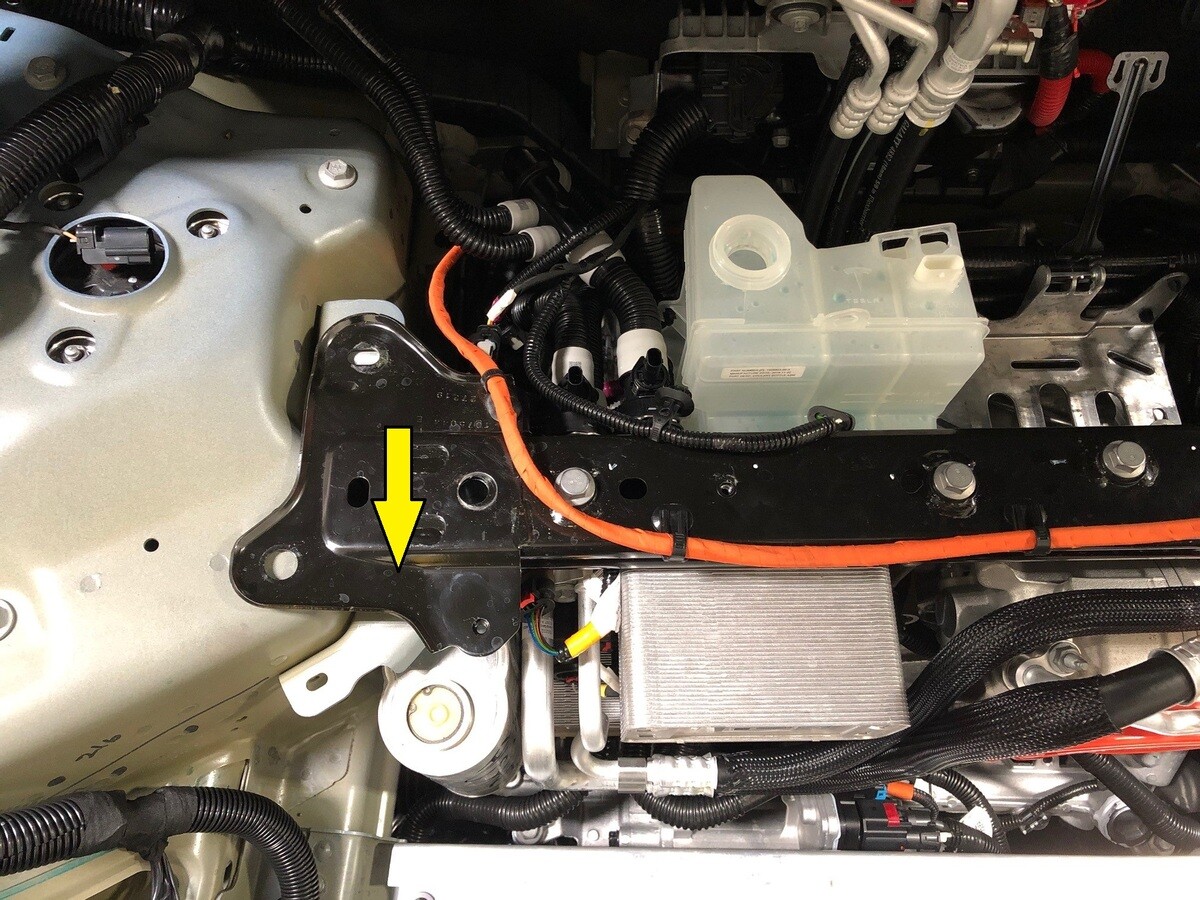

  26. 松开用于固定左侧减震塔支架的紧固件。
    提示: 推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

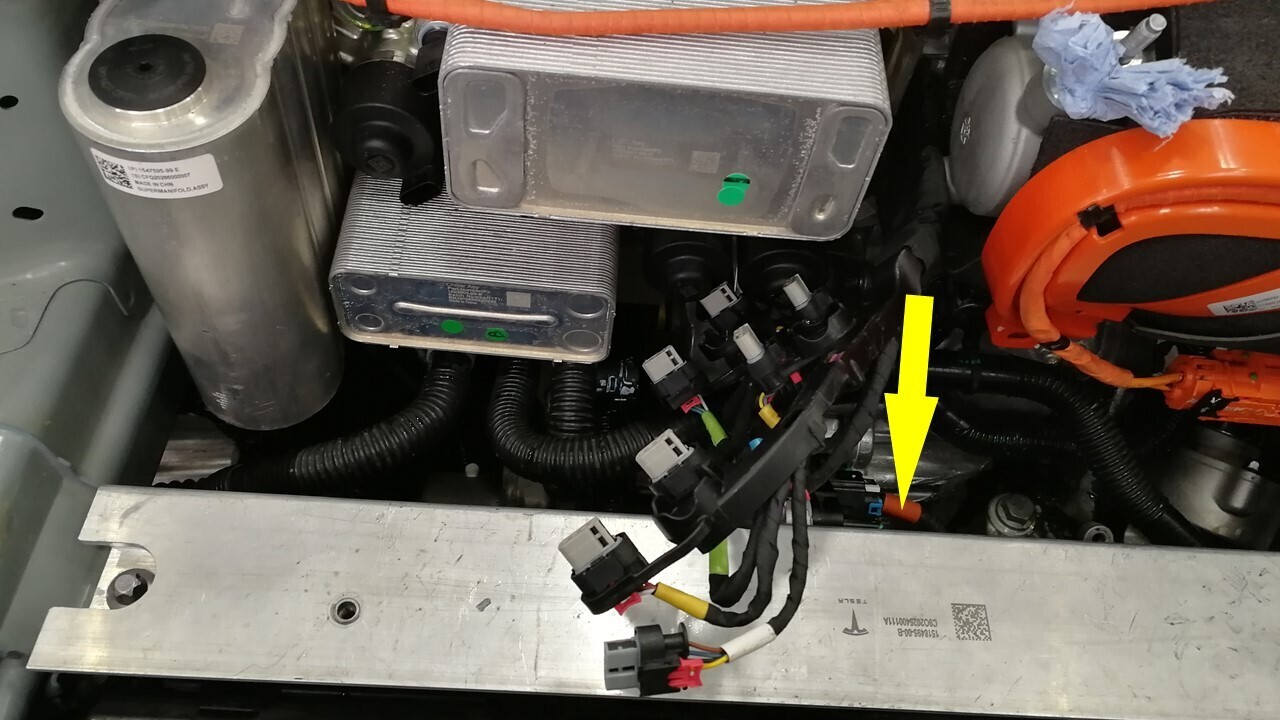

  27. 拆卸用于固定温度系统横梁右侧的螺栓。
    提示: 推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  28. 将温度系统横梁右侧朝车辆前方移动。

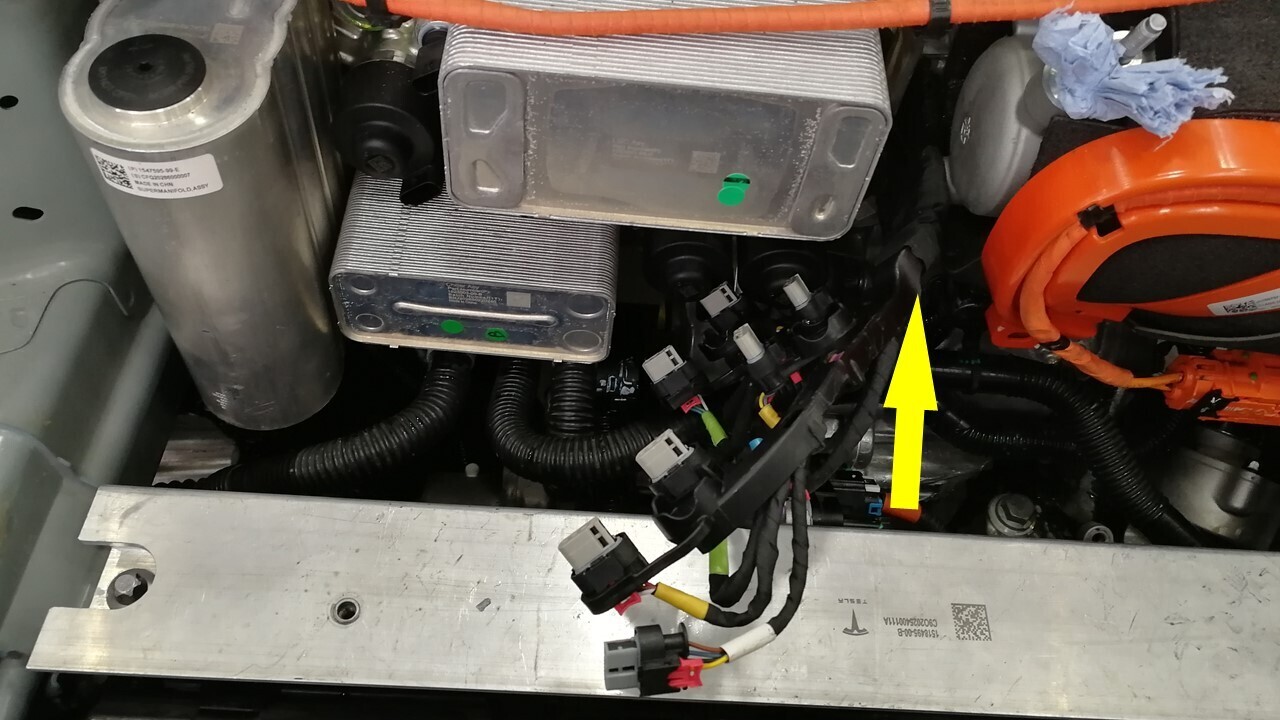

  29. 将温度系统次总成线束前部朝车辆左侧移动,将线束布设在压缩机下方,再向上从空调压缩机支架和冷却液瓶之间移向车尾。

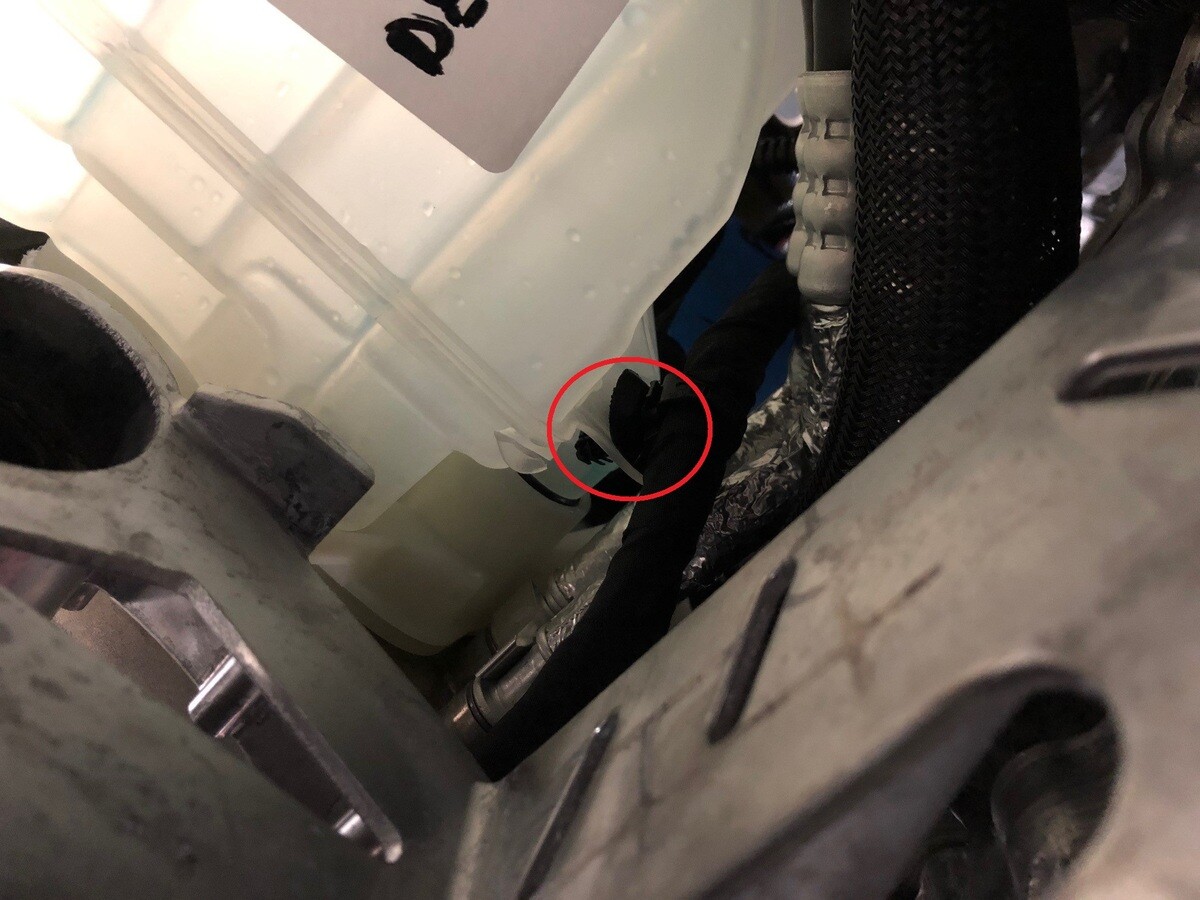

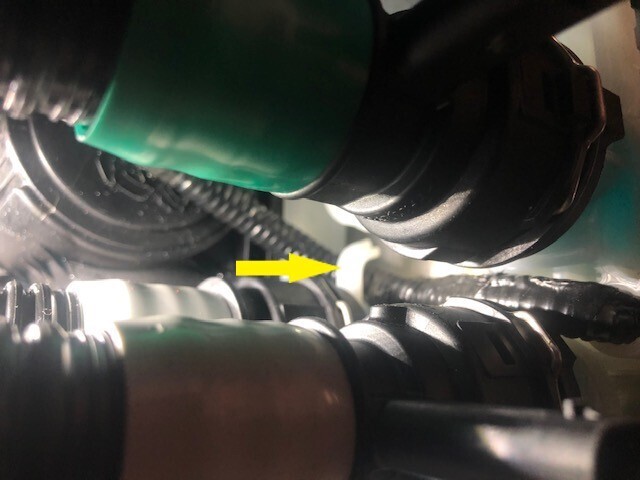

  30. 拆卸冷却液瓶底部左侧的线束夹。

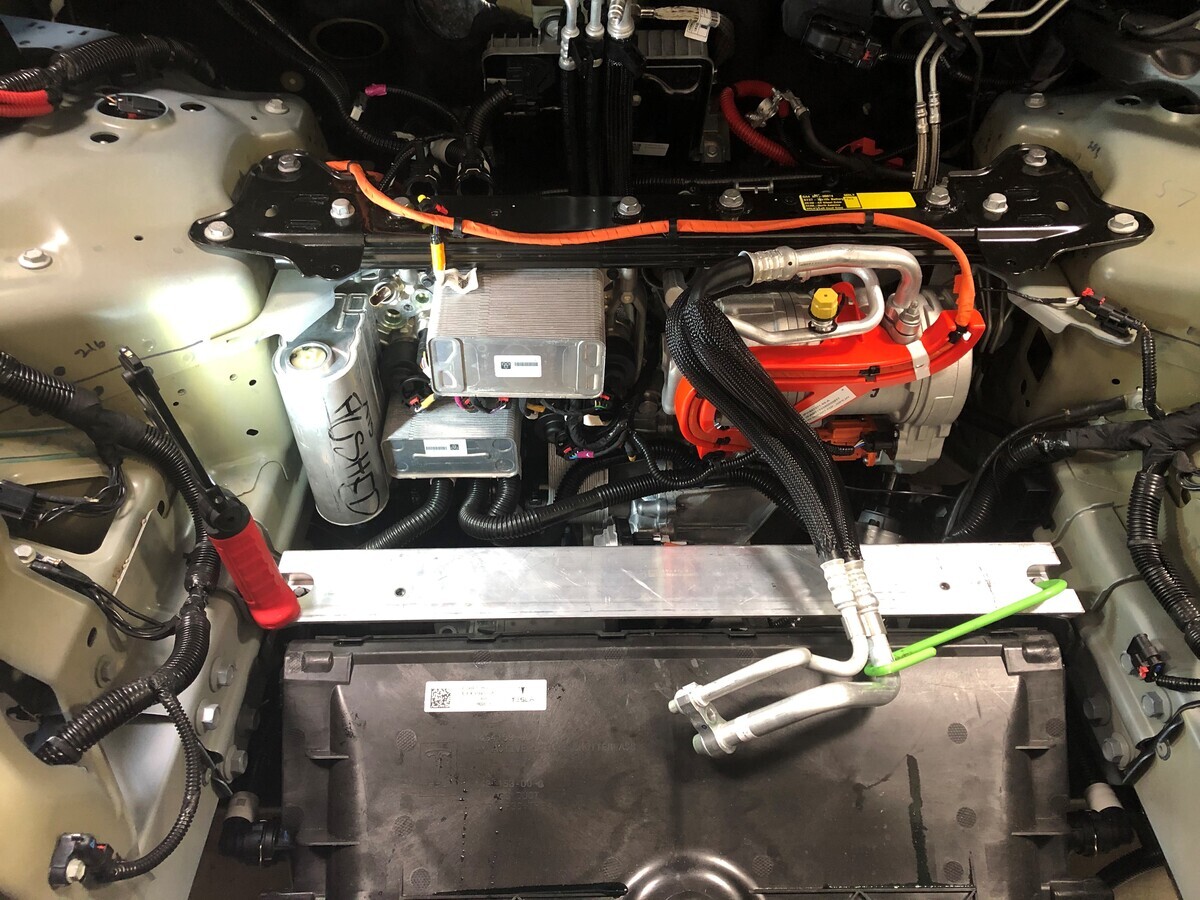

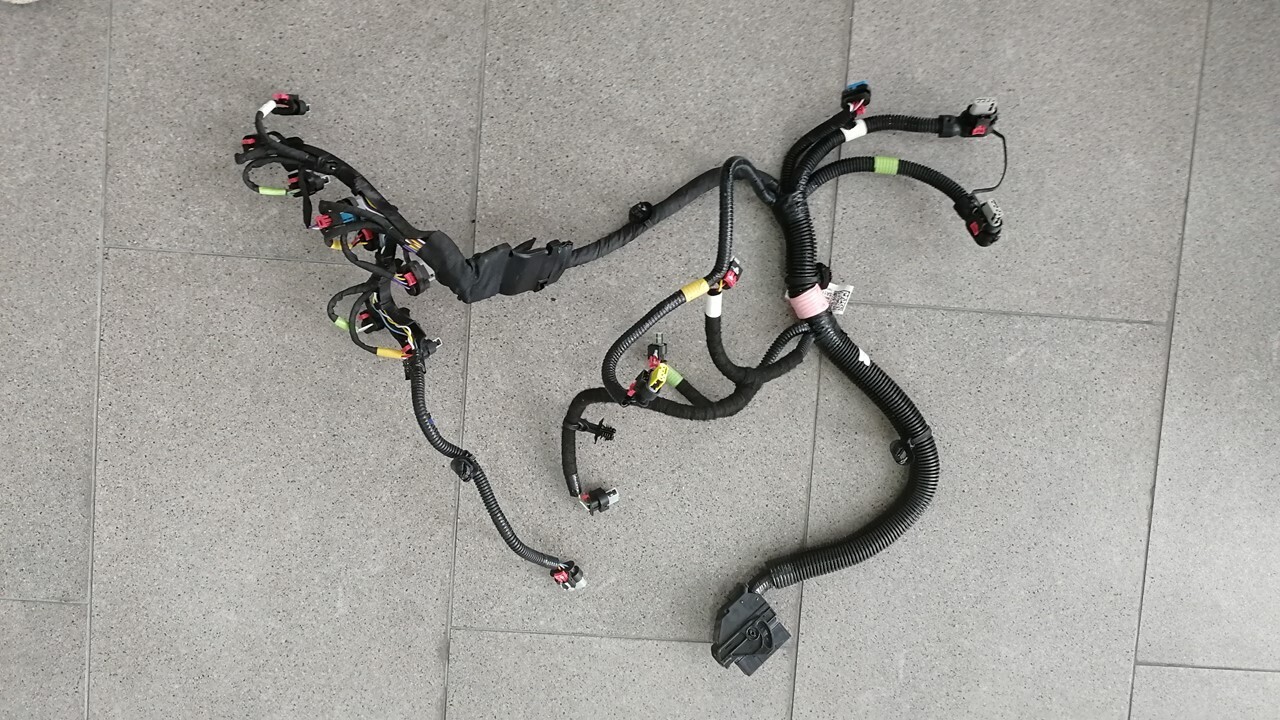

  31. 将温度系统线束从车辆上拆下。

安装

  1. 将温度系统线束放置到位,以便安装。
  2. 安装冷却液瓶底部左侧的线束夹。
  3. 安装将 VCFRONT 线束固定到冷却液瓶的夹子。
  4. 接合锁片,以连接八通阀连接器。
  5. 连接电池冷却液泵连接器。
  6. 连接动力总成冷却液泵连接器。
  7. 连接动力总成供给软管传感器。
    Informational PurposesAn informational icon, calling your attention
    注意各连接点均带有颜色标注。请勿交换连接器。
  8. 连接冷却器至电池软管传感器。
    Informational PurposesAn informational icon, calling your attention
    注意各连接点均带有颜色标注。请勿交换连接器。
  9. 安装将液位传感器引线固定到冷却液瓶的固定夹。
  10. 连接冷却液瓶液位传感器连接器。
  11. 将温度系统次总成线束朝车辆前方布设。

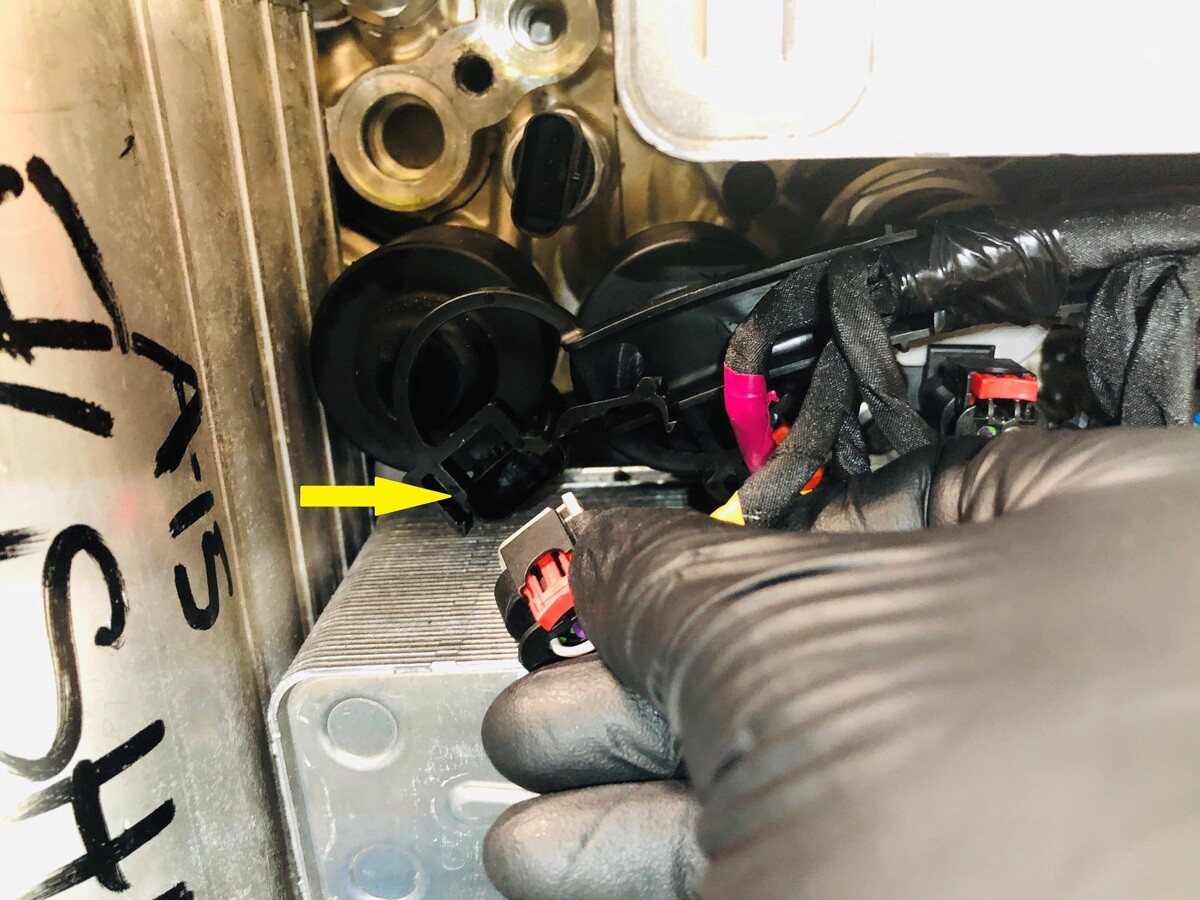

  12. 将低压压力和温度传感器线束安装到后固定支座上(如有必要,可使用一字螺丝刀)将低压压力和温度传感器线束布设在减震塔下方,然后将线束紧固到顶部固定支座,最后连接低压压力和温度传感器连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在一字螺丝刀上缠绕电工胶布,以免损坏线束。
  13. 紧固将超级歧管固定到减震塔支架的螺栓(2 个)。
    31 Nm (22.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  14. 将温度系统横梁右侧移回原位,以便安装。

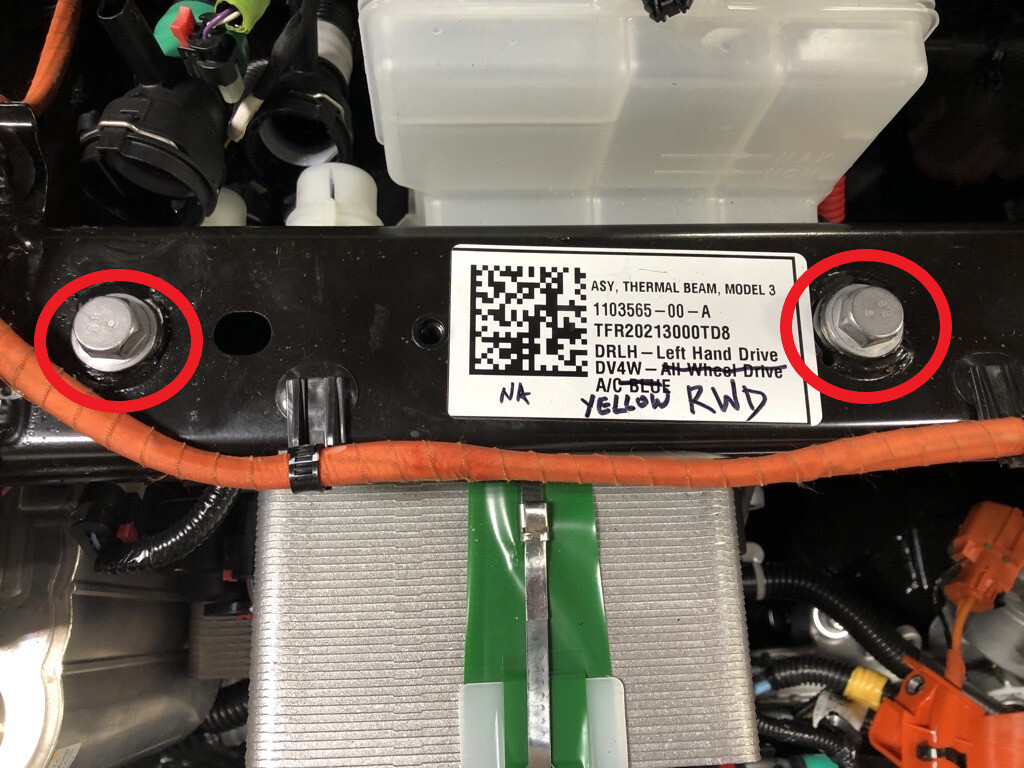

  15. 安装用于固定温度系统横梁右侧的紧固件。
    Informational PurposesAn informational icon, calling your attention
    有关正确的扭矩位置,请参阅示意图。
    提示: 推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  16. 紧固用于固定左侧减震塔支架的紧固件。
    Informational PurposesAn informational icon, calling your attention
    有关正确的扭矩位置,请参阅示意图。
    提示: 推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  17. 将超级歧管线束连接到前控制器。
  18. 安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  19. 连接空调压缩机逻辑连接器。
  20. 连接蒸发器电子膨胀阀连接器。
  21. 连接制冷器电子膨胀阀连接器。
  22. 连接左侧驾驶室冷凝器电子膨胀阀连接器。
  23. 连接右侧电子膨胀阀连接器。
  24. 连接高压压力和温度过冷式传感器连接器。
  25. 连接液冷冷凝器切断阀连接器。
  26. 连接液冷冷凝器电子膨胀阀连接器。
  27. 连接再循环电子膨胀阀连接器。
  28. 连接高压压力和温度传感器连接器。

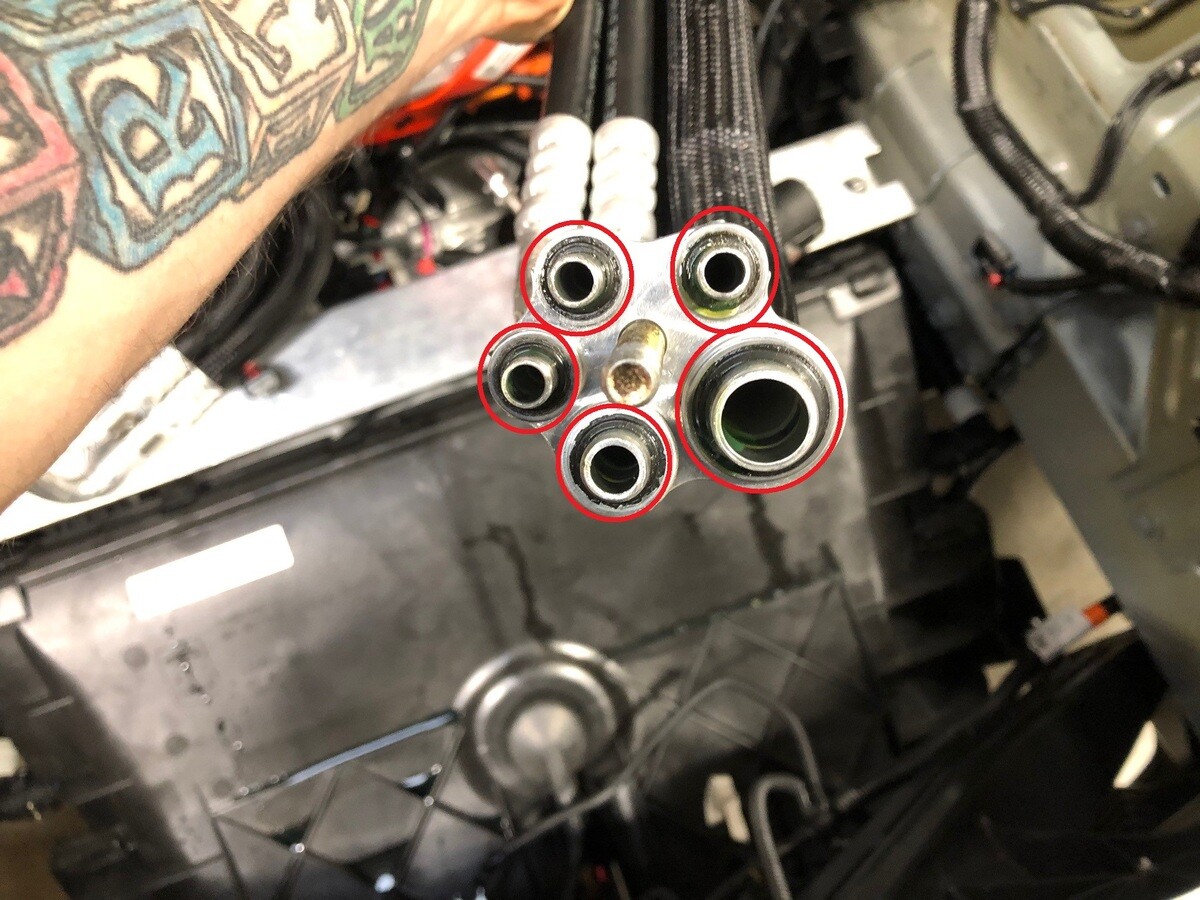

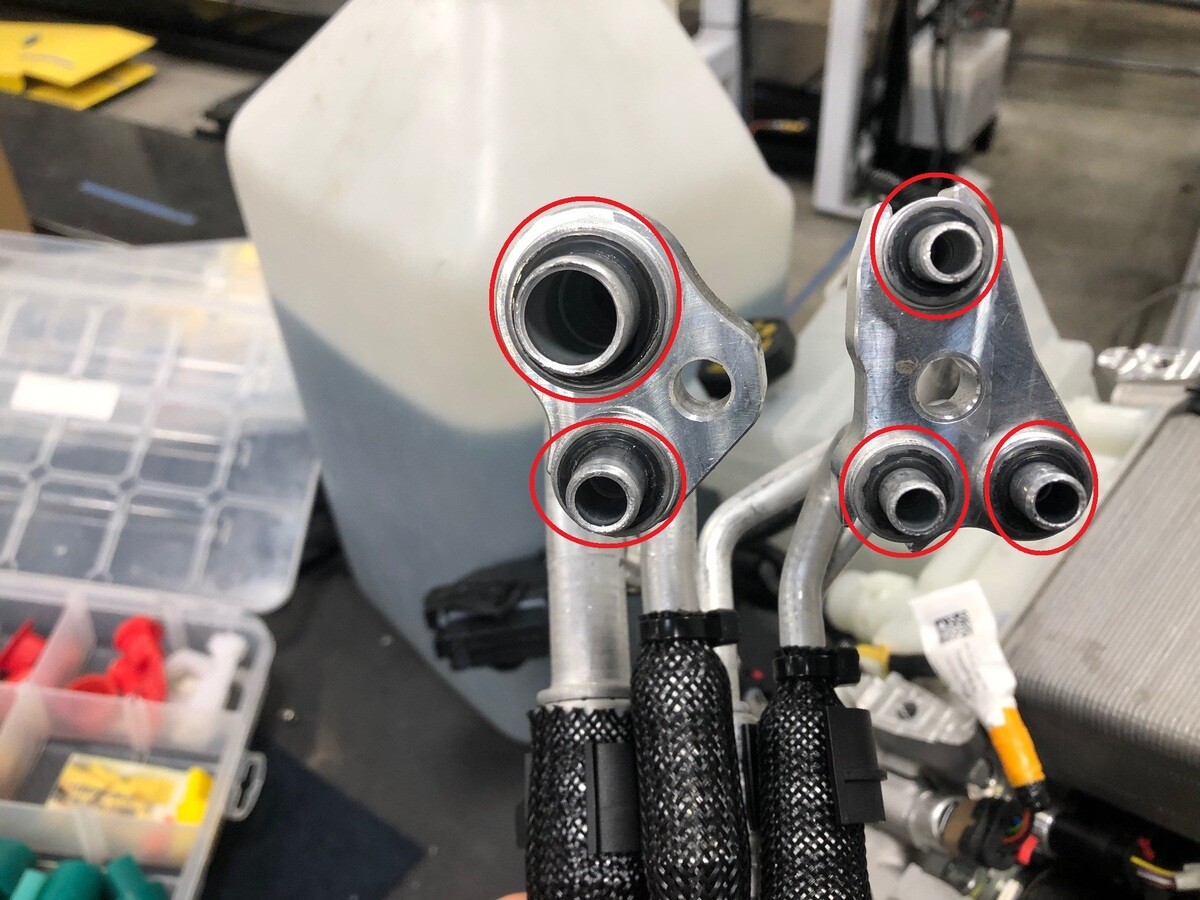

  29. 更换超级歧管至暖通空调管路上超级歧管一侧的密封垫圈(5 个)。
    Informational PurposesAn informational icon, calling your attention
    使用适当的机油润滑所有密封垫圈。请参阅液体和容量了解空调机油规格。
  30. 更换超级歧管至暖通空调管路上暖通空调一侧的密封垫圈(5 个)。
    Informational PurposesAn informational icon, calling your attention
    使用适当的机油润滑密封垫圈。请参阅液体和容量了解空调机油规格。
  31. 安装超级歧管至暖通空调管路。请参阅空调管路 - 超级歧管至 HVAC(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    执行真空泄漏测试后,继续后续操作。
  32. 更换超级歧管至压缩机空调管路上超级歧管一侧的密封垫圈(2 个)。
    Informational PurposesAn informational icon, calling your attention
    使用适当的机油润滑密封垫圈。请参阅液体和容量了解空调机油规格。
  33. 紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 6 英寸加长件
    • 13 毫米套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  34. 继续安装超级歧管至暖通空调管路。请参阅空调管路 - 超级歧管至 HVAC(拆卸和更换)
