锁扣 - 第三排 - LH（拆卸和更换）

校正代码 20058702 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并完全降下全部车窗。
  2. 将前排座椅移至最前端。
  3. 将第二排座椅移至“便利进出”模式。
  4. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 拆下第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。

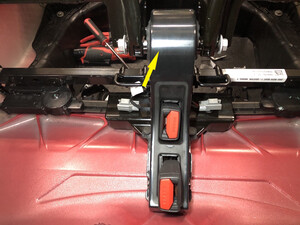

  7. 松开将第三排中央 B 柱盖板外侧固定到中央 B 柱盖板内侧的夹子，然后从座椅总成上拆下此盖板。
    Informational PurposesAn informational icon, calling your attention
    注
    请先从盖板的上部松开，然后松开夹子。

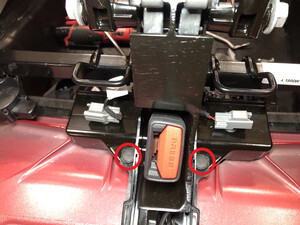

  8. 拆下将第三排中央 B 柱盖板内侧固定到座椅框架总成的夹子。

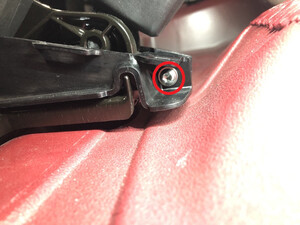

  9. 拆下将第三排中央 B 柱盖板内侧固定到座椅框架总成的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

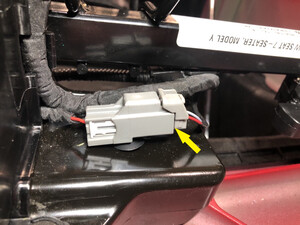

  10. 断开第三排 LH 座椅安全带锁扣电气连接器。

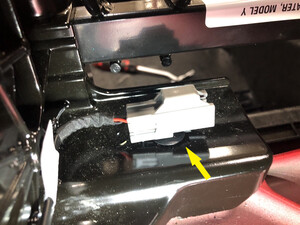

  11. 松开将第三排 LH 座椅安全带锁扣电气连接器固定到座椅框架总成的夹子。

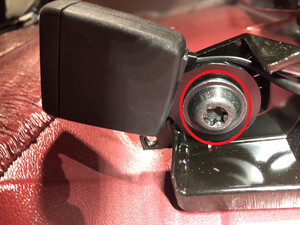

  12. 从座椅框架总成拆下固定第三排 LH 座椅安全带锁扣的螺栓，然后将锁扣从总成拆下。
    40 Nm (29.5 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 将第三排 LH 座椅安全带锁扣放置到座椅框架总成上，然后安装螺栓。
    40 Nm (29.5 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手
  2. 紧固将第三排 LH 座椅安全带锁扣电气连接器固定到座椅框架总成的夹子。
  3. 连接第三排 LH 后座椅安全带锁扣电气连接器。
  4. 安装将第三排中央 B 柱盖板内侧固定到座椅框架总成的夹子。
  5. 安装将第三排中央 B 柱盖板内侧固定到座椅框架总成的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  6. 将第三排中央 B 柱盖板外侧放置到中央 B 柱盖板内侧上，然后安装将盖板外侧固定到盖板内侧的夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    请首先安装夹子，然后固定盖板上部。
  7. 安装第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
  8. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  10. 将第二排座椅移回原位。
  11. 将前排座椅移回原位。
  12. 升起所有车窗，关闭所有车门。
