车载电脑 (Info-Ryzen)(拆卸和安装)

校正代码 21151011 1.26 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-05-13: 鉴于不再需要冷却系统(真空重新加注)步骤,遂将其删除。
  • 2023 年 10 月 11 日:添加了 18300400 冷却系统(真空重新加注)。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
请勿同时维护车载电脑和驱动变流器。请首先维护车载电脑。成功安装车载电脑后,再维护驱动变流器。
  • 1119171-00-A 车载电脑冷却液端口堵头
  • 1135762-00-A 冷却软管维修堵头套件,Model 3

拆卸

  1. 打开所有车门,降下所有车窗。
  2. 将前排两个座椅后移。
  3. 断开低压电源。请参阅 12V/低压电源(断开和连接)
  4. 拆下高效分子空气 (HEPA) 风管。请参阅 风管 - 高效分子空气 (HEPA)(拆卸和更换)
  5. 在车载电脑冷却液入口和出口下放置吸收性材料,以收集溢出的冷却液。

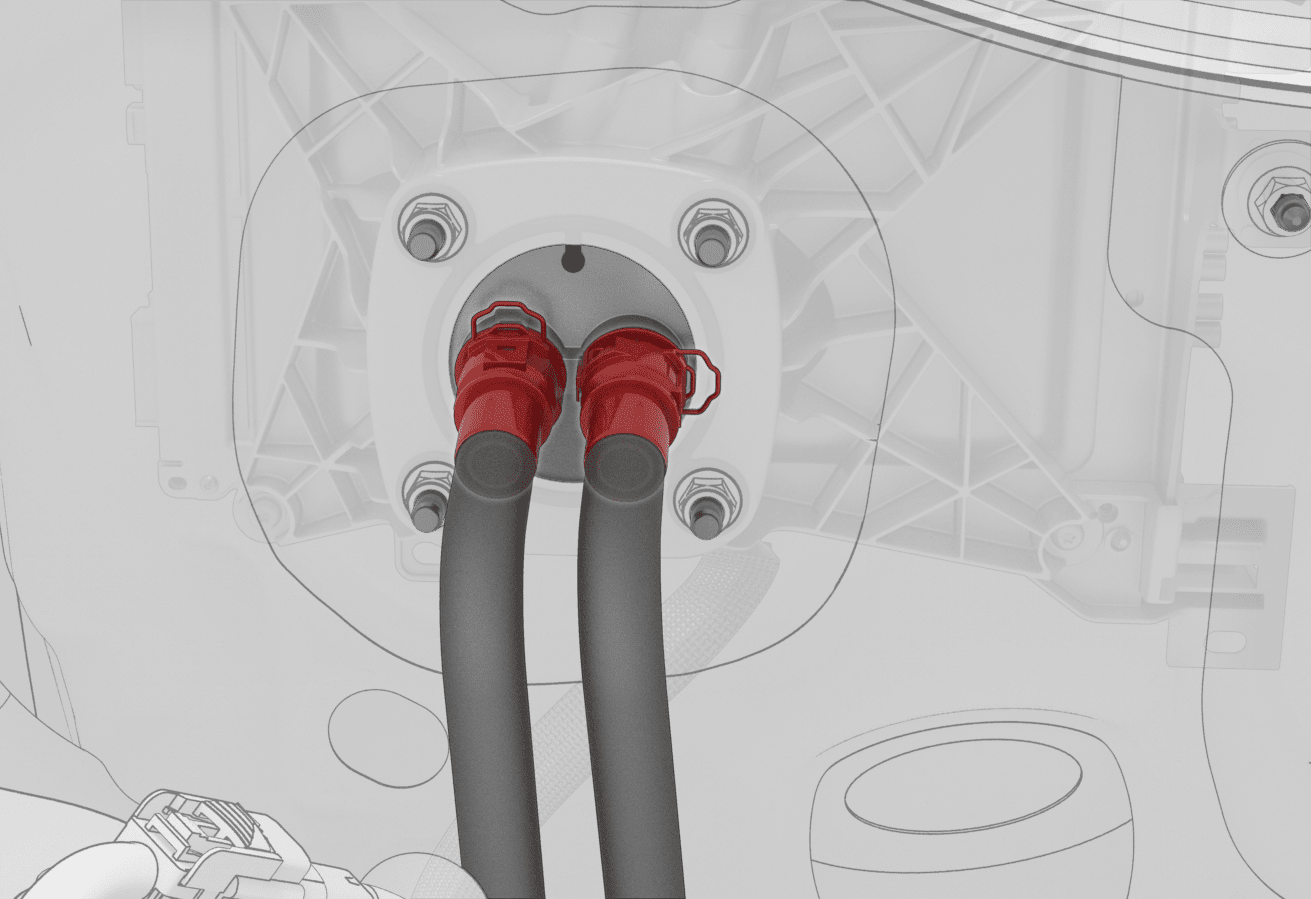

  6. 松开冷却液软管上的弹簧夹 (x2),然后从车载电脑上松开软管。
  7. 将车载电脑冷却液端口塞安装到车载电脑的入口和出口。

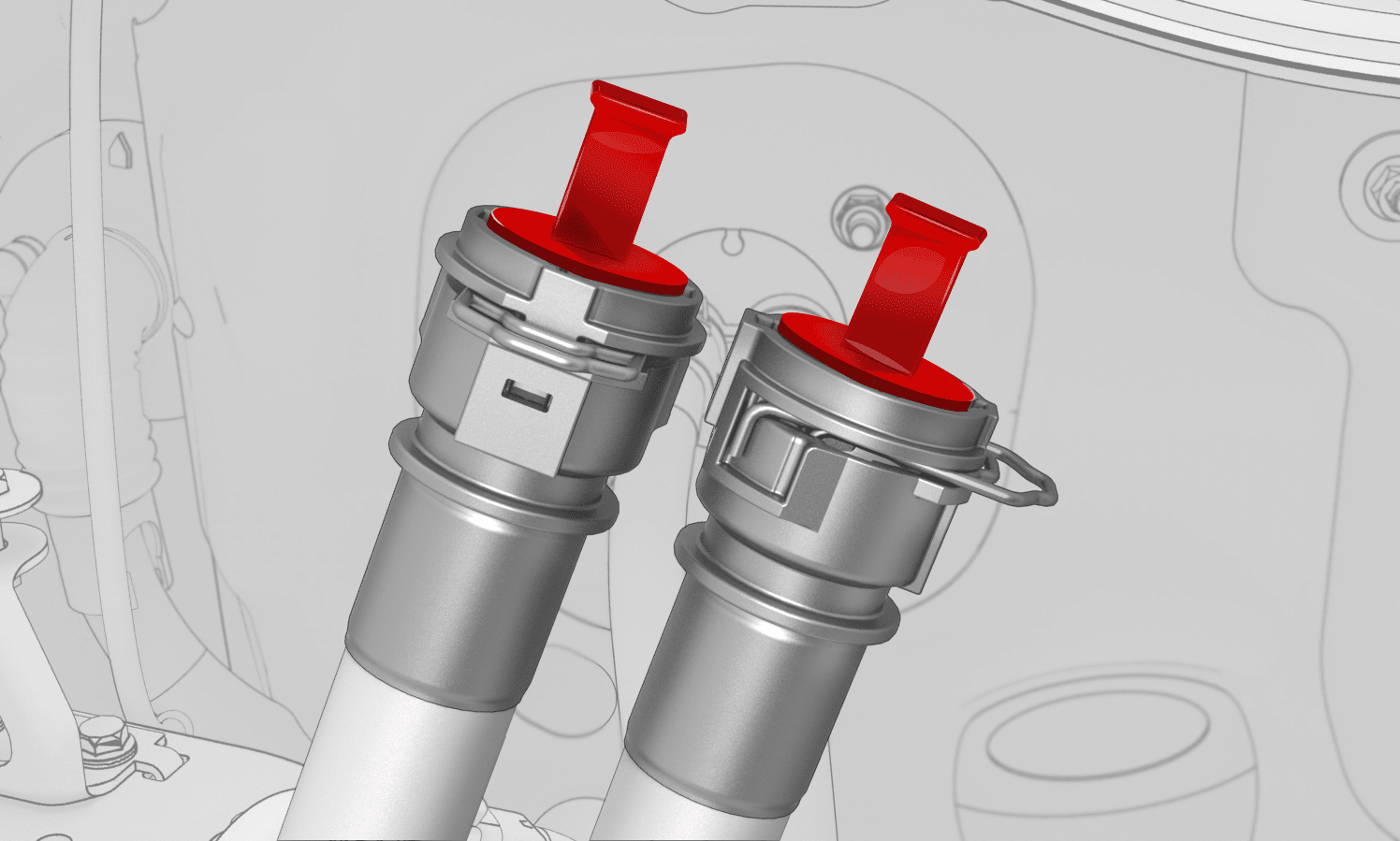

  8. 用冷却液软管塞 (x2) 堵住冷却液软管。
    Informational PurposesAn informational icon, calling your attention
    无需接合弹簧夹。

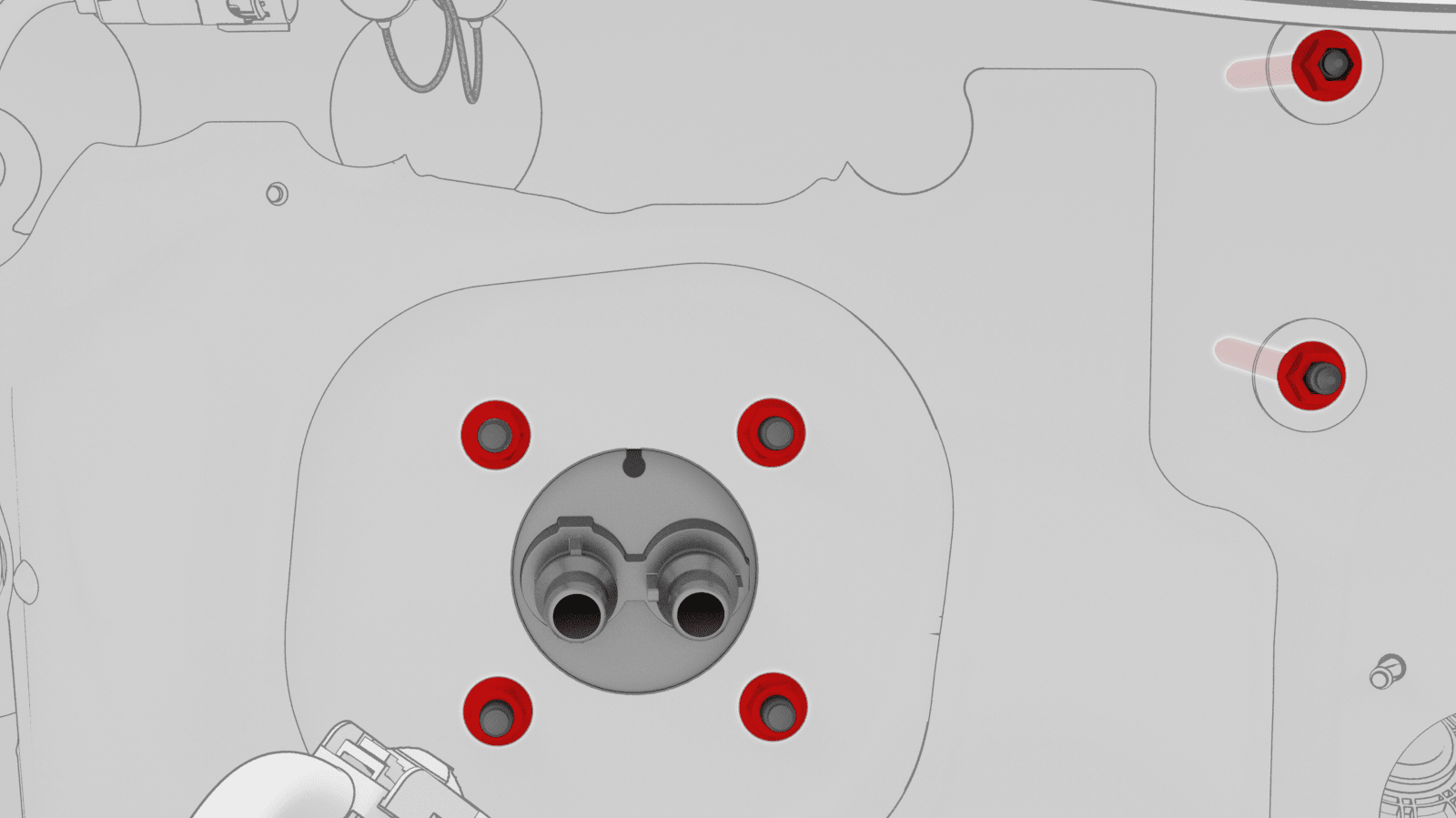

  9. 拆下并弃用将车载电脑固定到隔板的自锁螺母(6 个) 。
  10. 拆下 RH 前侧脚垫。
  11. 拆卸手套箱。请参阅 手套箱 - 不带膝部气囊(拆卸和更换)手套箱 - 有膝部气囊(拆卸和更换)
  12. 拆下中控台 RH 侧面板毡毯。请参阅 侧板 - 中控台 - LH(拆卸和更换)
  13. 拆下将 RH 前驾驶室毡毯固定到车身的夹子,然后向后折叠 RH 前驾驶室毡毯。
  14. 拆下右侧脚部空间风管。请参阅 风管 - 脚部空间 - RH(拆卸和更换)
  15. 拆下 RH 气波槽。请参阅 槽 - 气波 - RH(拆卸和更换)

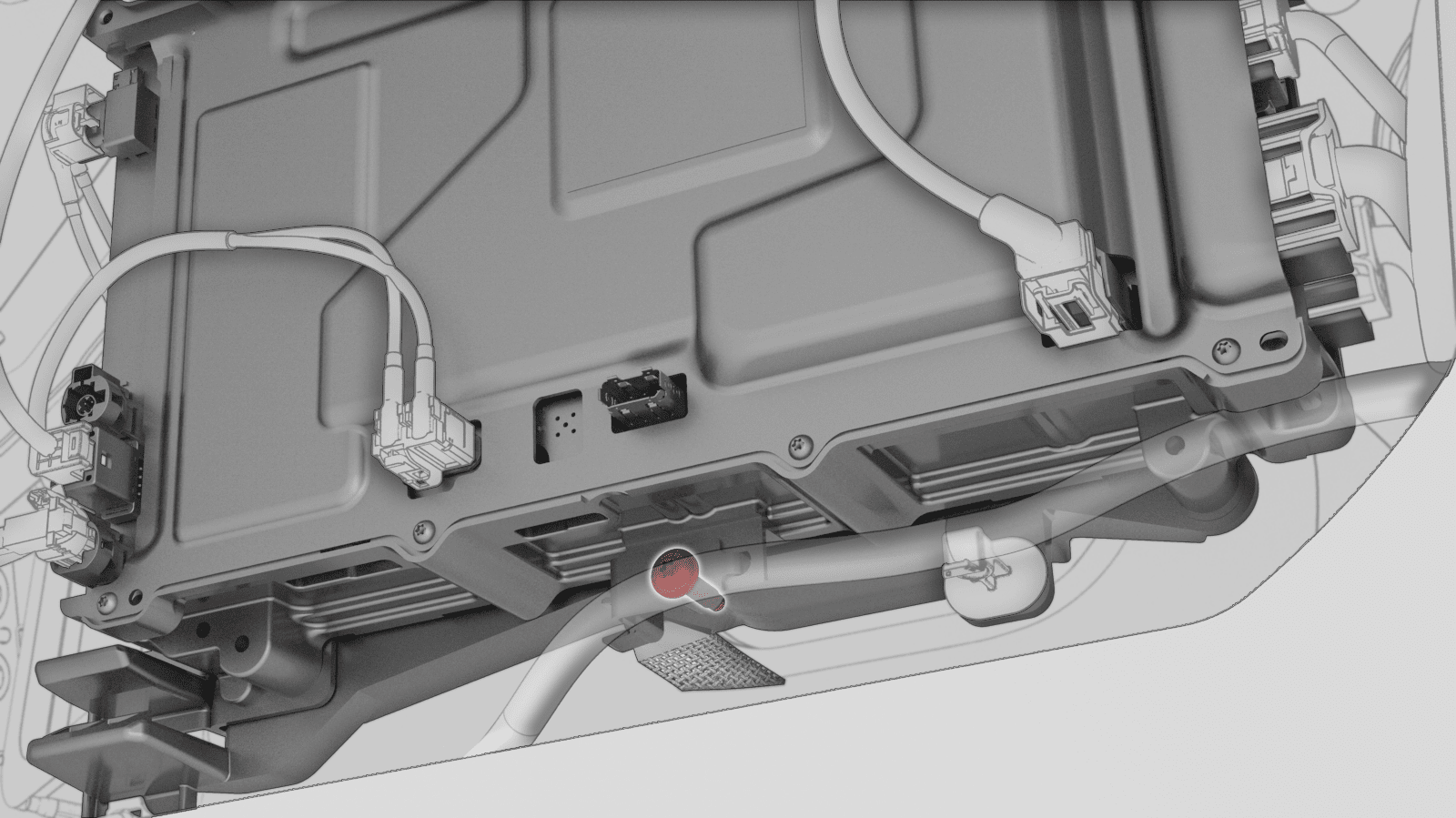

  16. 拆卸并弃置将接地带固定到车载电脑的螺栓。

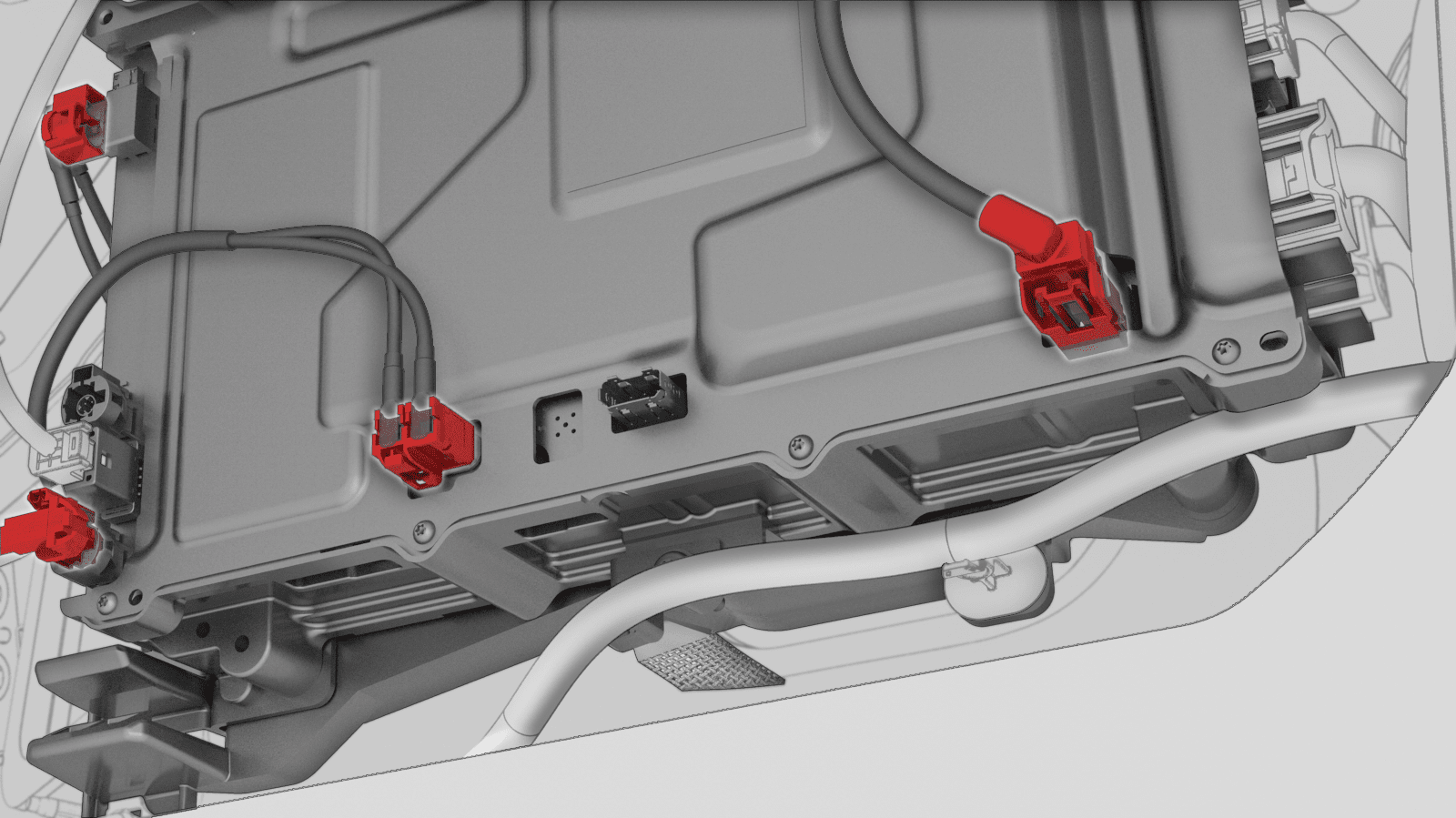

  17. 断开车载电脑前部的连接器 (4x)。
  18. 松开车载电脑 LH 侧的线束连接器 (x7)。

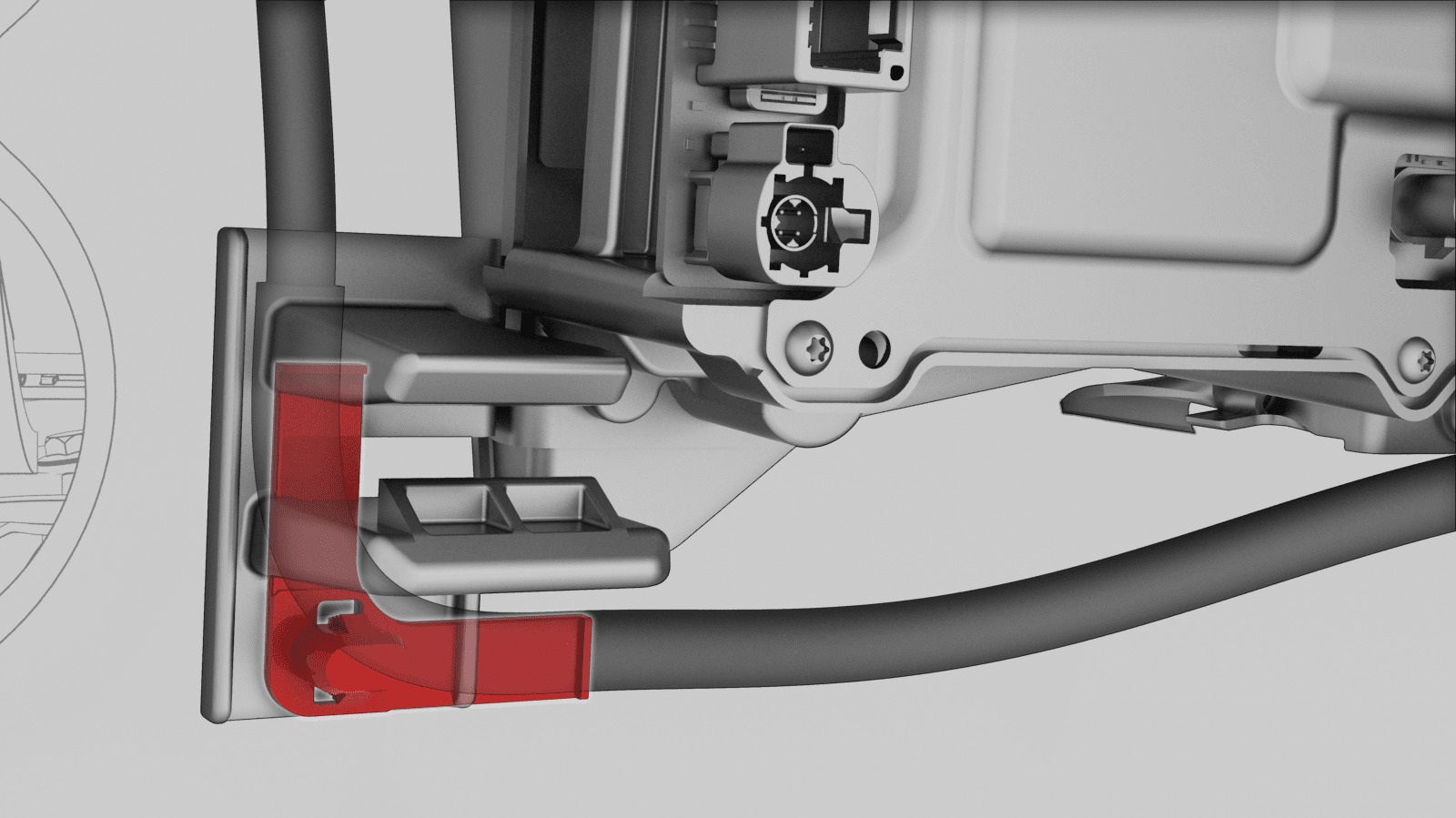

  19. 松开线束导件夹。
  20. 将车载电脑向内滑动,以便能够到连接器和线束夹。
  21. 拆下将防滴漏护罩固定到车载电脑的夹子 (x4)。

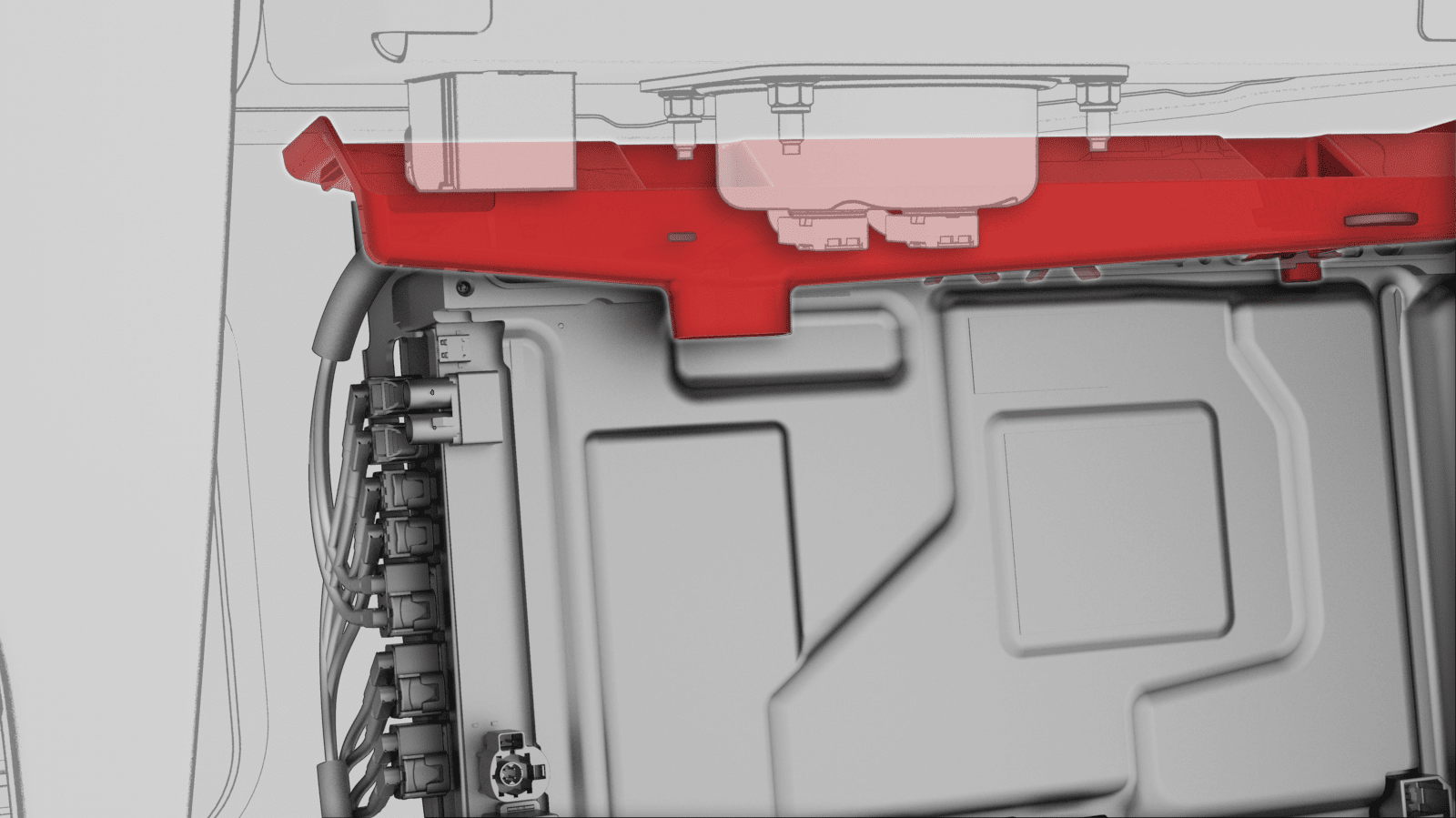

  22. 拉起电脑 LH 侧的锁片并提起防滴漏护罩。
  23. 松开车载电脑顶部的线束夹 (x2)。

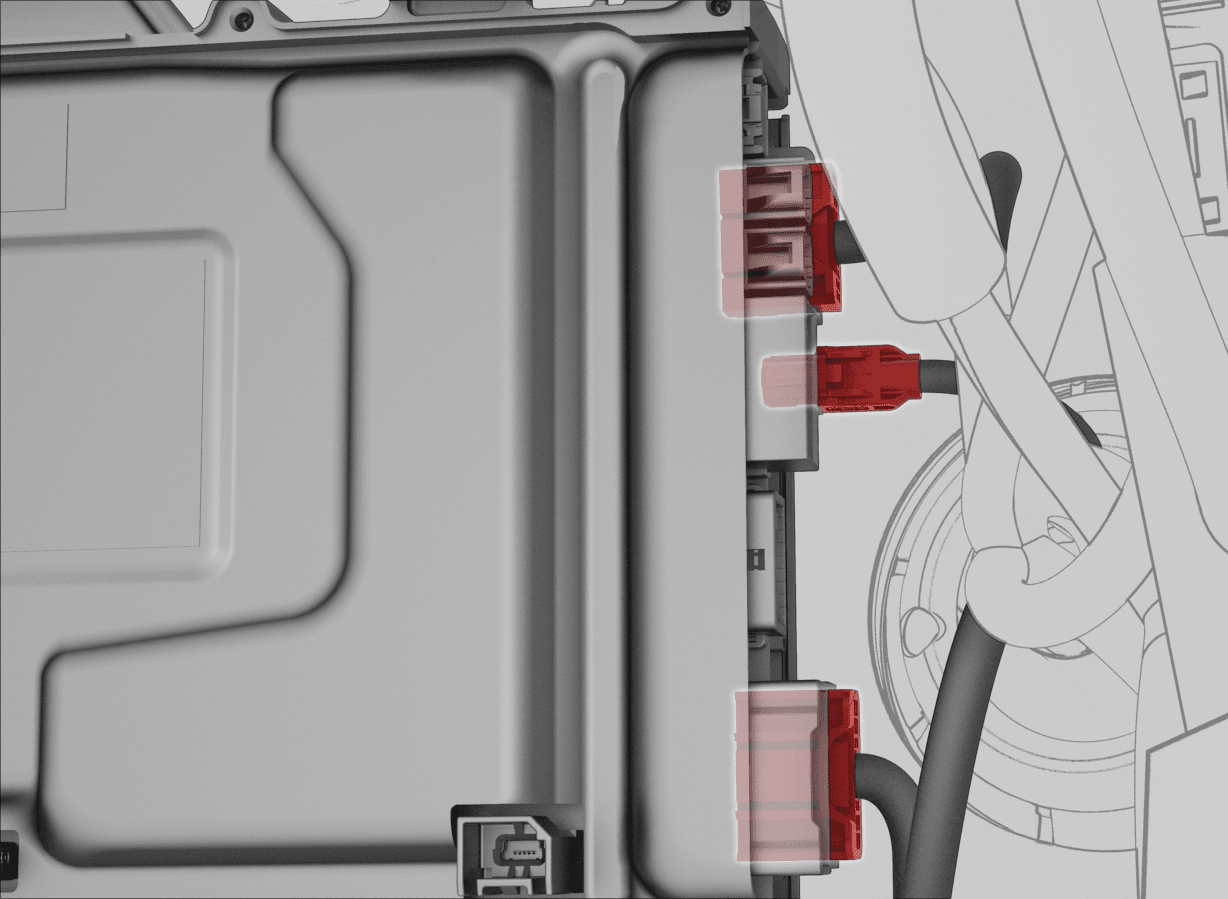

  24. 松开车载电脑 RH 侧的连接器 (x8),然后从车上卸下电脑。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免冷却液溢流到电气连接器上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请注意在拆卸过程中请勿损坏副驾位安全气囊线束和连接器。

安装

  1. 将车载电脑放入车内并连接 RH 侧连接器 (x8)。
  2. 用线束夹 (x2) 将线束连接到车载电脑顶部。
  3. 将冷却液管夹 (x4) 对准冷却液管,然后将防滴漏护罩降至车载电脑上。
  4. 将车载电脑滑动到隔板上的正确位置。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免冷却液溢流到电气连接器上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请注意在安装过程中请勿损坏副驾位安全气囊线束和连接器。
  5. 固定线束导件夹。
  6. 将 LH 侧连接器 (x7) 连接到车载电脑。
  7. 将前侧连接器 (x4) 连接到车载电脑。
  8. 安装将接地线缆固定到车载电脑的螺栓(扭矩为 4 Nm)。
  9. 安装将车载电脑固定到隔板的耐落螺母 (x6)(扭矩为 7 Nm)。
  10. 将车载电脑冷却液端口塞从车载电脑上拆下。
  11. 拆下车载电脑冷却液软管的塞子 (x2)。
  12. 将软管固定到车载电脑冷却液入口和出口,然后接合弹簧夹 (x2)。
  13. 如图所示,加注冷却液至冷却液储液罐加注口底部。
  14. 取走车载电脑冷却液入口和出口下方的吸收性材料。
  15. 将 RH 前主驾驶室毡毯折回原位,然后安装将 RH 前驾驶室毡毯固定到车身的夹子。
  16. 安装新鲜空气进气槽。请参阅 风管 - 高效分子空气 (HEPA)(拆卸和更换)
  17. 安装右侧气波槽。请参阅 槽 - 气波 - RH(拆卸和更换)
  18. 安装右侧脚部空间风管。请参阅 风管 - 脚部空间 - RH(拆卸和更换)
  19. 安装中控台 RH 侧面板地毯。请参阅 侧板 - 中控台 - LH(拆卸和更换)
  20. 安装手套箱、脚部空间盖板和装饰饰件。请参阅 手套箱 - 不带膝部气囊(拆卸和更换)手套箱 - 有膝部气囊(拆卸和更换)
  21. 连接低压电源。请参阅 12V/低压电源(断开和连接)
  22. 安装 RH 前侧脚垫。
  23. 将前排座椅移回原位。
  24. 升起所有车窗并关闭所有车门。
