模块 - HomeLink 发射机（拆卸和更换）

校正代码 17154202 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 6 月 3 日：添加了退出“维护模式”以确认 Homelink 图标的说明。

拆卸

  1. 打开左前车门，完全降下左前车窗。
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

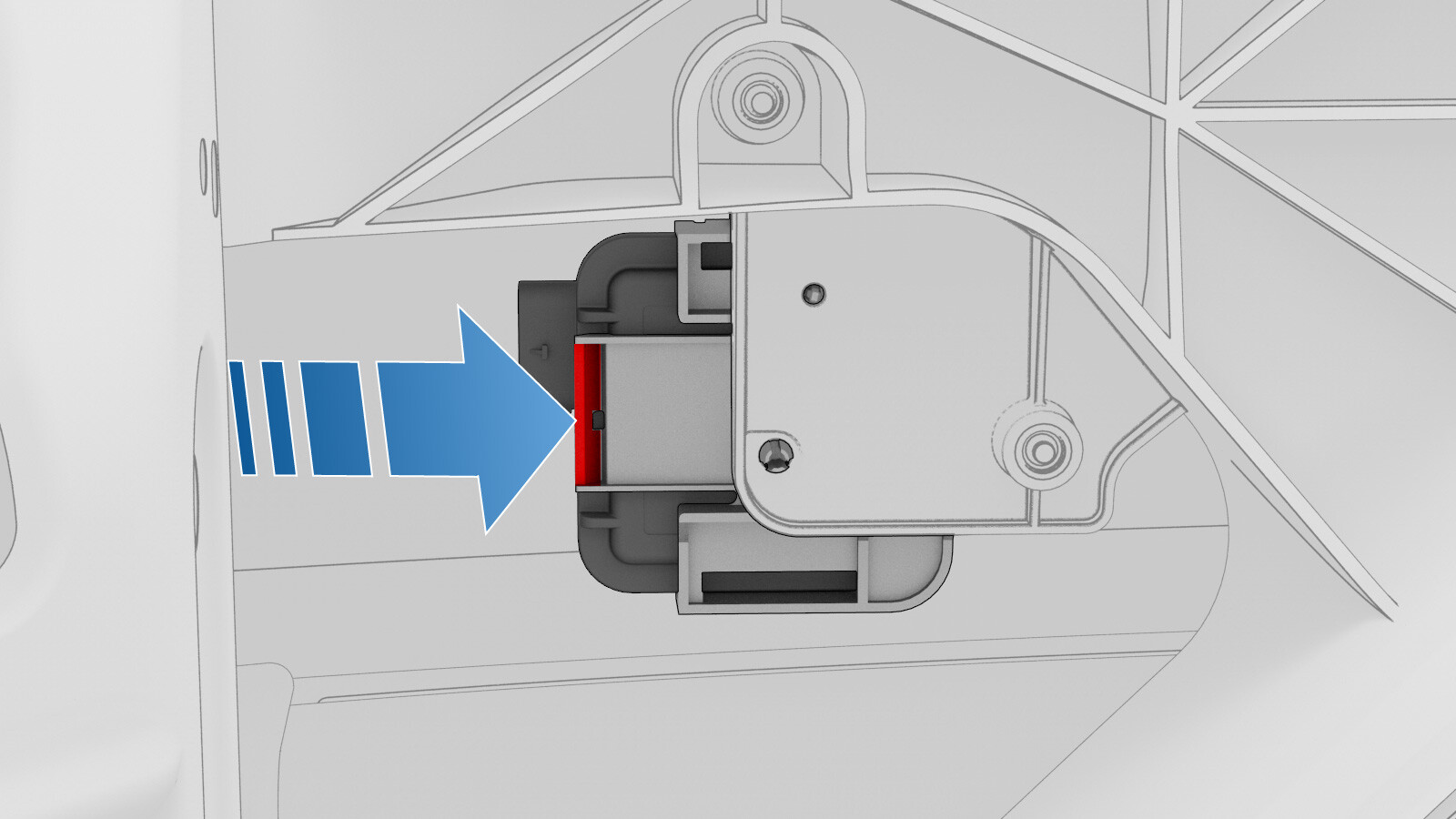

  5. 松开连接器锁，然后断开 Homelink 模块上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

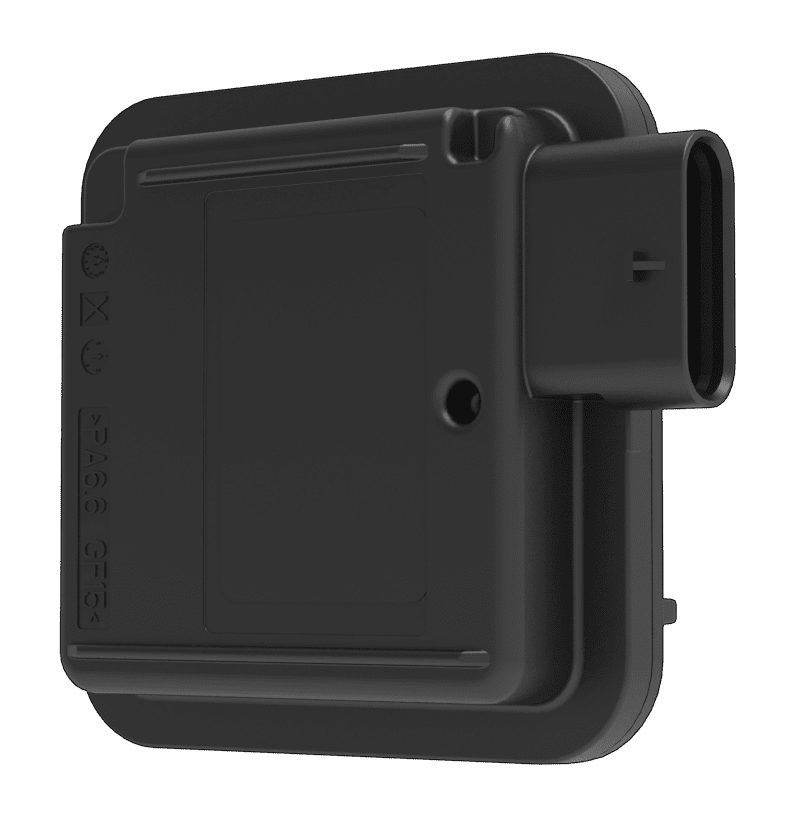

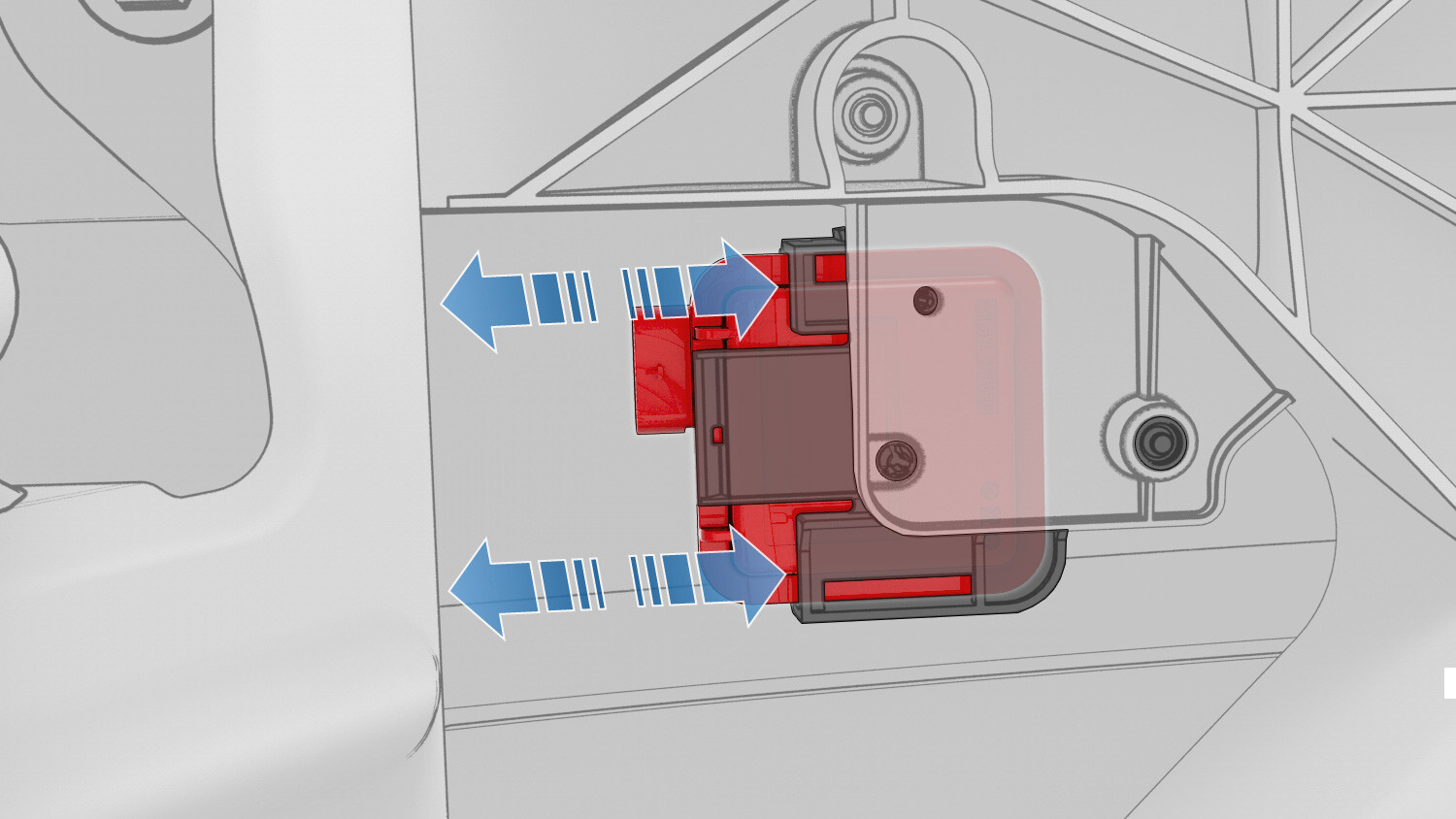

  6. 将 Homelink 模块向后撬动并向外滑动，以松开支架上的锁片，然后将模块从车辆上拆下。

安装

  1. 将 Homelink 模块安装到车辆上。
  2. 将电气连接器连接到 Homelink 模块，然后接合连接器锁。
  3. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  4. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  6. 在 Toolbox 中，点击 Actions/Autodiag 选项卡，然后搜索“HOMELINK”。
  7. 点击TEST-SELF_VCFRONT_X_HOMELINKSearch for routine in ToolboxHomelink TestLow Voltage / HomeLink - Test HomeLink，再点击Run，然后等待例行程序完成。
  8. 断开笔记本电脑与车辆的连接。
  9. 在车辆触摸屏上，确认是否显示 Homelink 图标。
    Informational PurposesAn informational icon, calling your attention
    注
    Homelink 图标仅在车辆未处于“维护模式”的情况下可用。如有必要，请退出“维护模式”以进行确认。
  10. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  11. 升起左前车窗，关闭左前车门。
