冷却液泵 - 动力总成(拆卸和更换)
校正代码 18308112 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 8 月 7 日:将 O 型环润滑说明从使用 silaramic 润滑脂变更为使用硅基润滑剂。
- 2024 年 2 月 29 日:更新了例行程序。
- 2023 年 7 月 6 日:添加了配置更改和泵识别步骤。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将动力总成冷却液泵固定到超级歧管的螺栓 |
|
|
重复使用 |
拆卸
- 打开左前车门,降下左前车窗。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)。
- 将车辆置于“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关(解锁)。
- 在触摸屏上,点击Run,然后等待例行程序完成。 ,选择
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)。
-

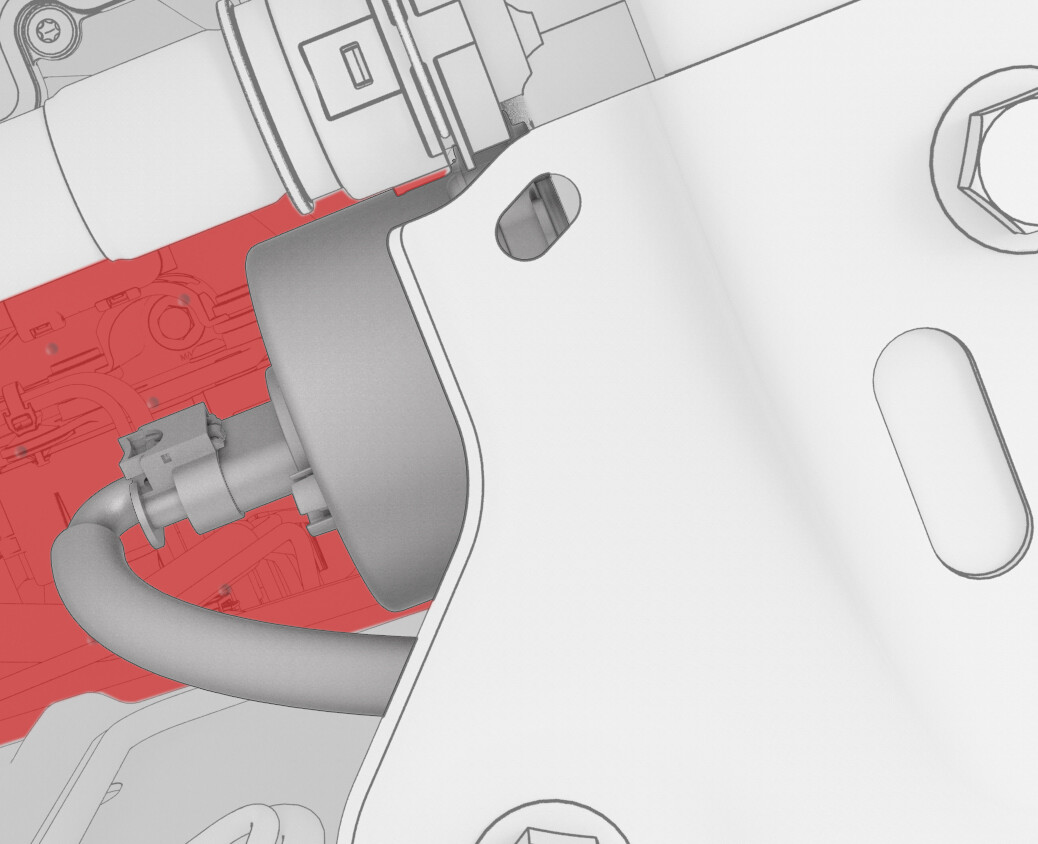

在冷却液泵下方放置吸收性材料。
注确保材料盖住前驱动单元 12V 连接器和转向齿条,并且其所处位置适合接收从热交换器冷却液出口流出的液体。
-
将电气线束从动力总成冷却液泵连接器上断开。
注拉动红色锁片以松开连接器锁,然后拉动连接器以将其断开。提示: 如果要断开多个泵的连接,请在每个电气连接器上粘贴遮蔽胶带,并在胶带上标明泵的位置。
-

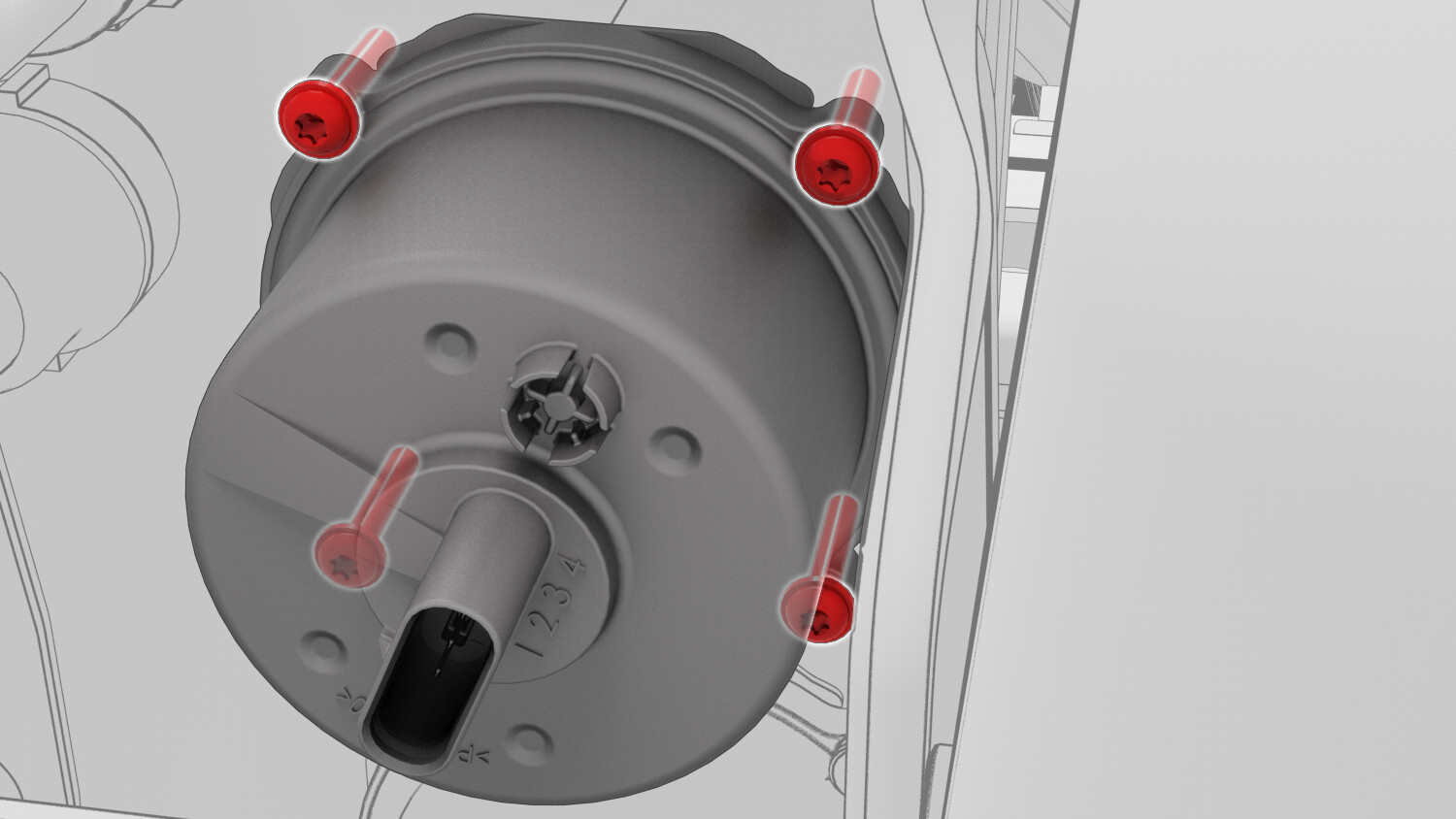

拆下并弃置将动力总成冷却液泵固定到超级瓶的螺栓,然后将该泵从超级瓶上拆下。
警告务必随冷却液泵一起拆下内外 O 型环。提示: 推荐使用以下工具:
- T20 套筒
- 2 英寸加长件
安装
- 拆下并弃置超级瓶上待安装冷却液泵处的 O 型环;如有碎屑,也请清除。
- 确保新 O 型环安装到新冷却液泵上。
- 使用硅基润滑剂润滑 O 型环。
- 将冷却液泵出口置于向上位置,然后将冷却液泵插入超级瓶。
- 确保冷却液泵完全就位于超级瓶中。
- 手动拧紧新螺钉,将冷却液泵固定到超级瓶。
-
以对角方式紧固冷却液泵螺钉。提示: 推荐使用以下工具:
- T20 套筒
- 2 英寸加长件
-
将电气线束与冷却液泵连接器相连。
警告如果断开了多个泵的连接,请确保在此泵的位置重新连接正确的电气连接器。
- 取走车辆下方的冷却液排放材料。
- 执行冷却系统真空重新加注程序。请参阅冷却系统(真空重新加注)。
- 连接 12V 电源。请参阅12V/低压电源(断开和连接)。
- 解锁车辆网关。请参阅网关(解锁)。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击 ,然后等待例行程序完成。
- 点击 ,例行程序完成后立即关闭页面。
- 点击 ,例行程序完成后立即关闭页面。
- 检查冷却液液位,确保液位处于 "Max" 线处。
- 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)。
- 退出“维护模式”。请参阅维护模式。
- 升起左前车窗,关闭左前车门。
