车辆配置徽标(拆卸和更换)

校正代码 12050602 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1557459-00-A MY Badge Location Fixture DM
  • 1453028-00-A KIT, BADGE REMOVAL
  • 1465974-00-A TOOL, PRESSURE ROLLER
Informational PurposesAn informational icon, calling your attention
字标一旦拆下,便不能重新安装。无论出于什么原因拆下字标,均须换装新件。

拆卸

  1. 剪一段长度约为 24 英寸的钓鱼线。
  2. 在钓鱼线的一端打一个滑结,并将其连接到徽标拆卸套件中一个手柄的中心凹槽上。对钓鱼线的另一端和第二个手柄重复此步骤。

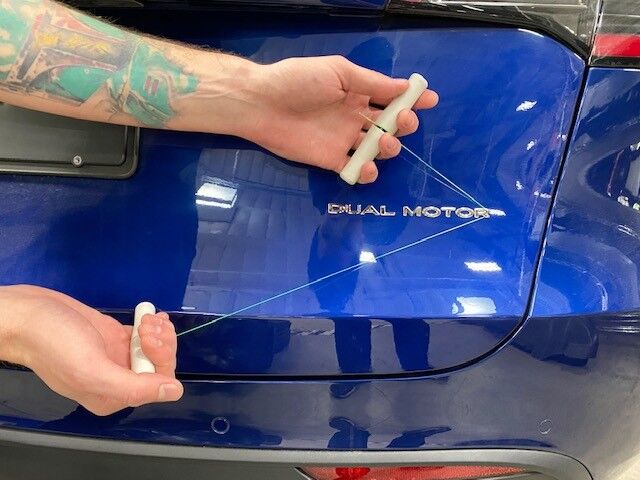

  3. 将钓鱼线插入车辆配置徽标和掀背车门之间,然后以锯切运动的方式移动钓鱼线,将徽标与掀背车门分开。

安装

  1. 使用 IPA 湿巾清理表面残留的粘合剂和杂物。
    Informational PurposesAn informational icon, calling your attention
    风干一分钟。
  2. 部分打开掀背车门。

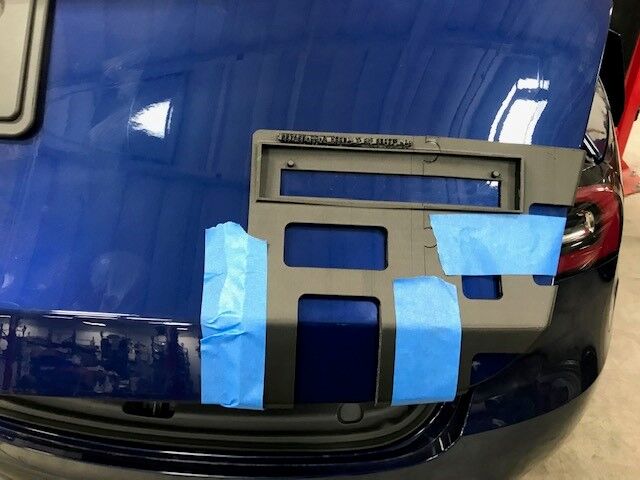

  3. 将徽标夹具放置在掀背车门的 RH 后部,然后用胶带将夹具固定到掀背车门上。

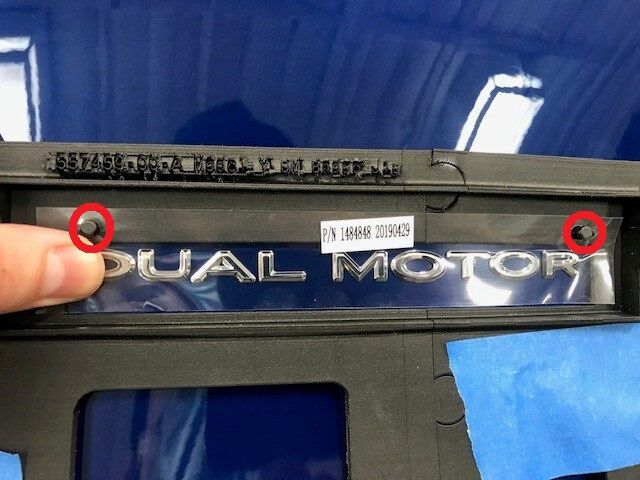

  4. 缓慢剥离车辆配置徽标背衬,将徽标放置在夹具定位销上,然后将徽标压到掀背车门上。
  5. 从徽标上拆下塑料盖板,但不要弃用塑料盖板。
  6. 从车辆上拆下夹具。

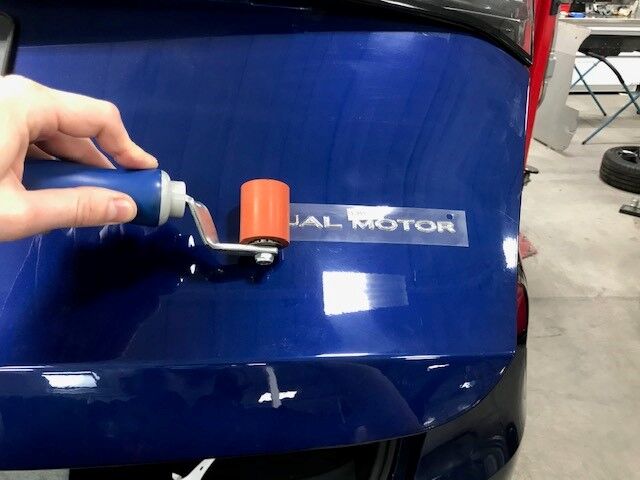

  7. 将塑料盖板放在徽标上以进行保护。
  8. 将徽标粘合剂弄湿。
  9. 从徽标上拆下塑料盖板。
  10. 关闭掀背车门。
  11. 清洁工作区域。
