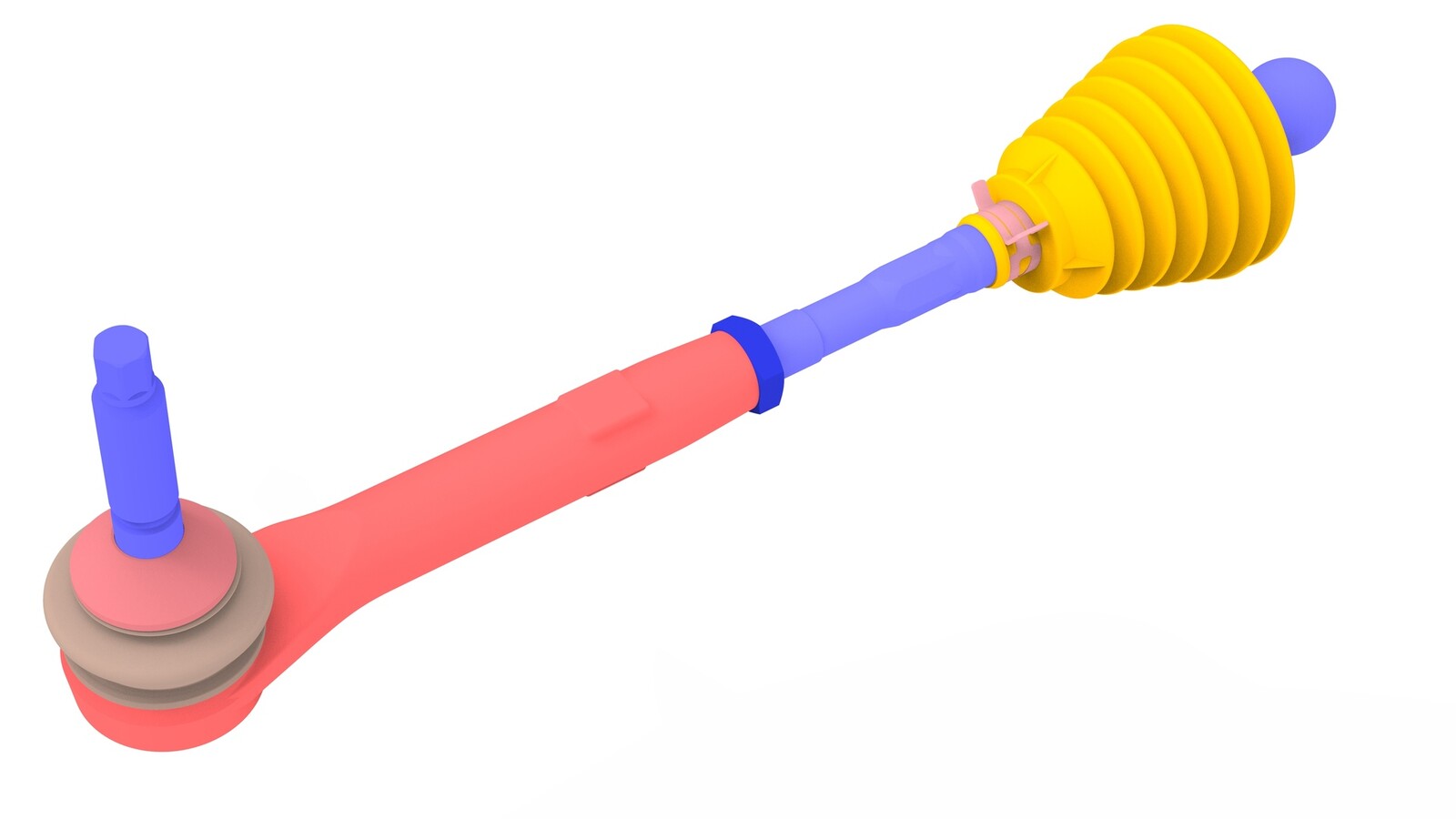

横拉杆球头 - LH(拆卸和更换)

校正代码 32010302 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格横拉杆球头 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

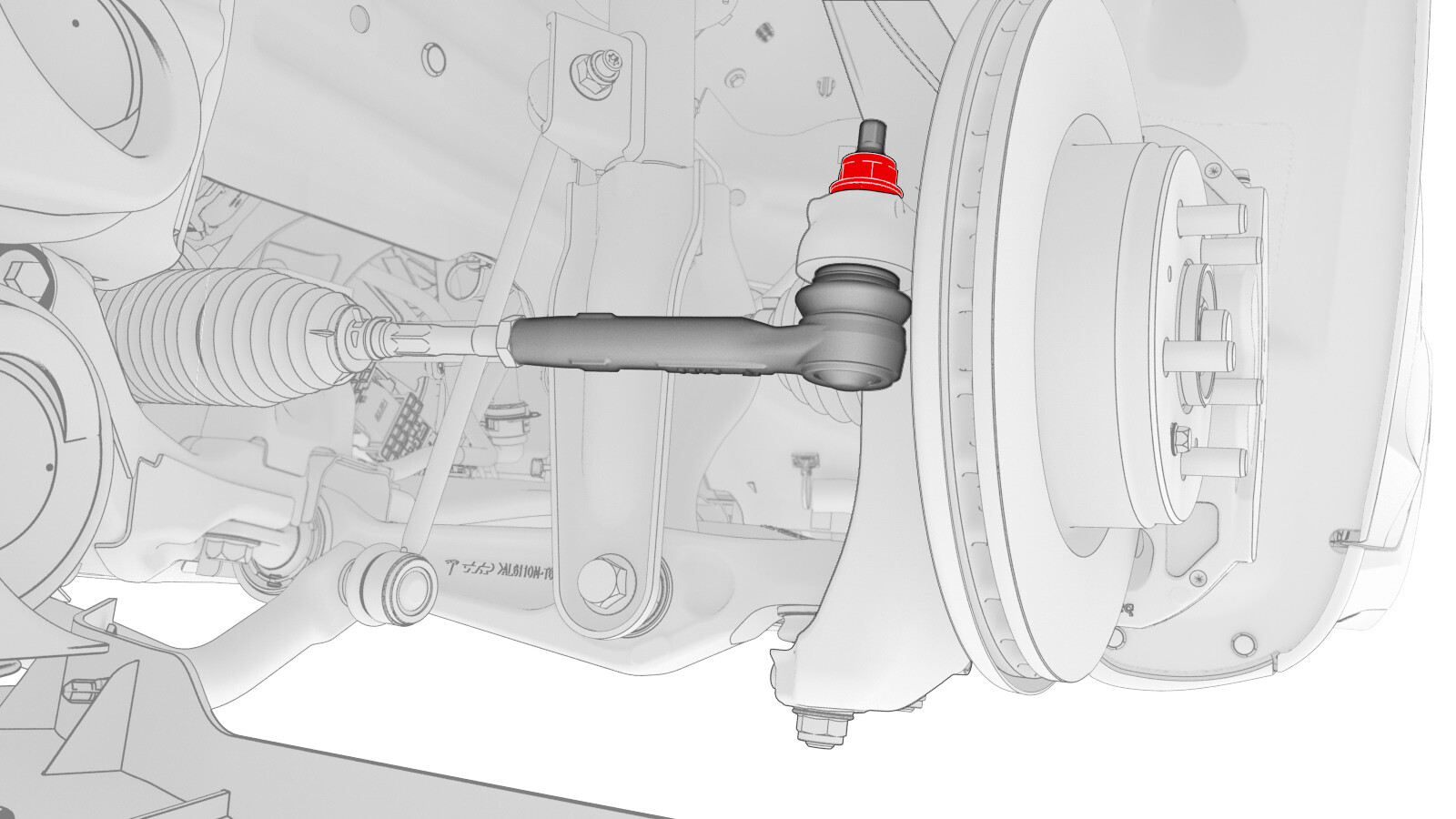

将横拉杆球头固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 毫米套筒
  • 10 毫米 12 角组合扳手
更换 1109263-00-B

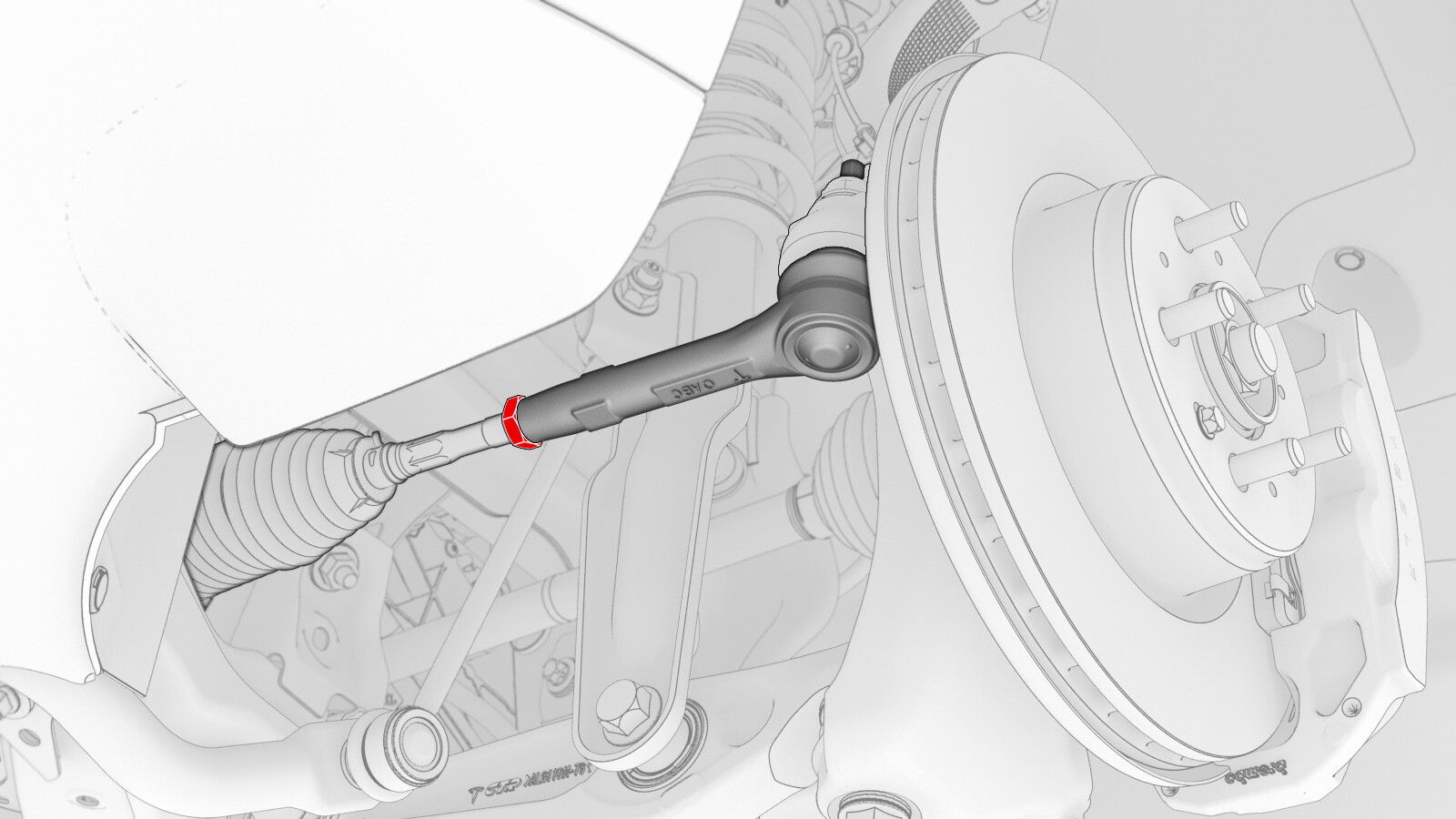

左横拉杆球头处止动螺母
80 Nm (59.0 lbs-ft)
  • 21 毫米 12 角组合扳手
  • 14 毫米 12 角组合扳手
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸左前轮毂。请参阅轮毂总成(拆卸和安装)
  3. 用油性记号笔在横拉杆和止动螺母上标出证示标记,以便稍后在左横拉杆球头安装期间重新对齐两者。
  4. 松开左横拉杆球头处的止动螺母。
    提示: 推荐使用以下工具:
    • 21 毫米 12 角组合扳手
    • 14 毫米 12 角组合扳手
  5. 拆卸并弃置将横拉杆固定到转向节的螺母。
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 10 毫米 12 角组合扳手
  6. 使用橡胶锤将左横拉杆球头从转向节上拆下。
  7. 逆时针转动横拉杆,将横拉杆从转向连杆上拆下。
    Informational PurposesAn informational icon, calling your attention
    记录将横拉杆从转向连杆上拆下时的旋转圈数。

安装

  1. 顺时针转动横拉杆球头,旋转圈数与拆卸时所记录圈数一致,以将横拉杆球头安装到转向连杆上。
  2. 安装将横拉杆球头固定到转向节的新螺母。
    180 Nm (132.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 10 毫米 12 角组合扳手
  3. 根据证示标记将横拉杆与止动螺母对齐,并拧紧螺母以将横拉杆球头固定在适当位置。
    80 Nm (59.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米 12 角组合扳手
  4. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  5. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
