连接板 - 车载电脑 (HW3)(拆卸和更换)
校正代码 21152902 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
- 打开左前车门
- 降下左侧前车窗
- 打开右前车门
- 降下右前车窗
- 将右前座椅向后移动
- 打开前备箱盖
-

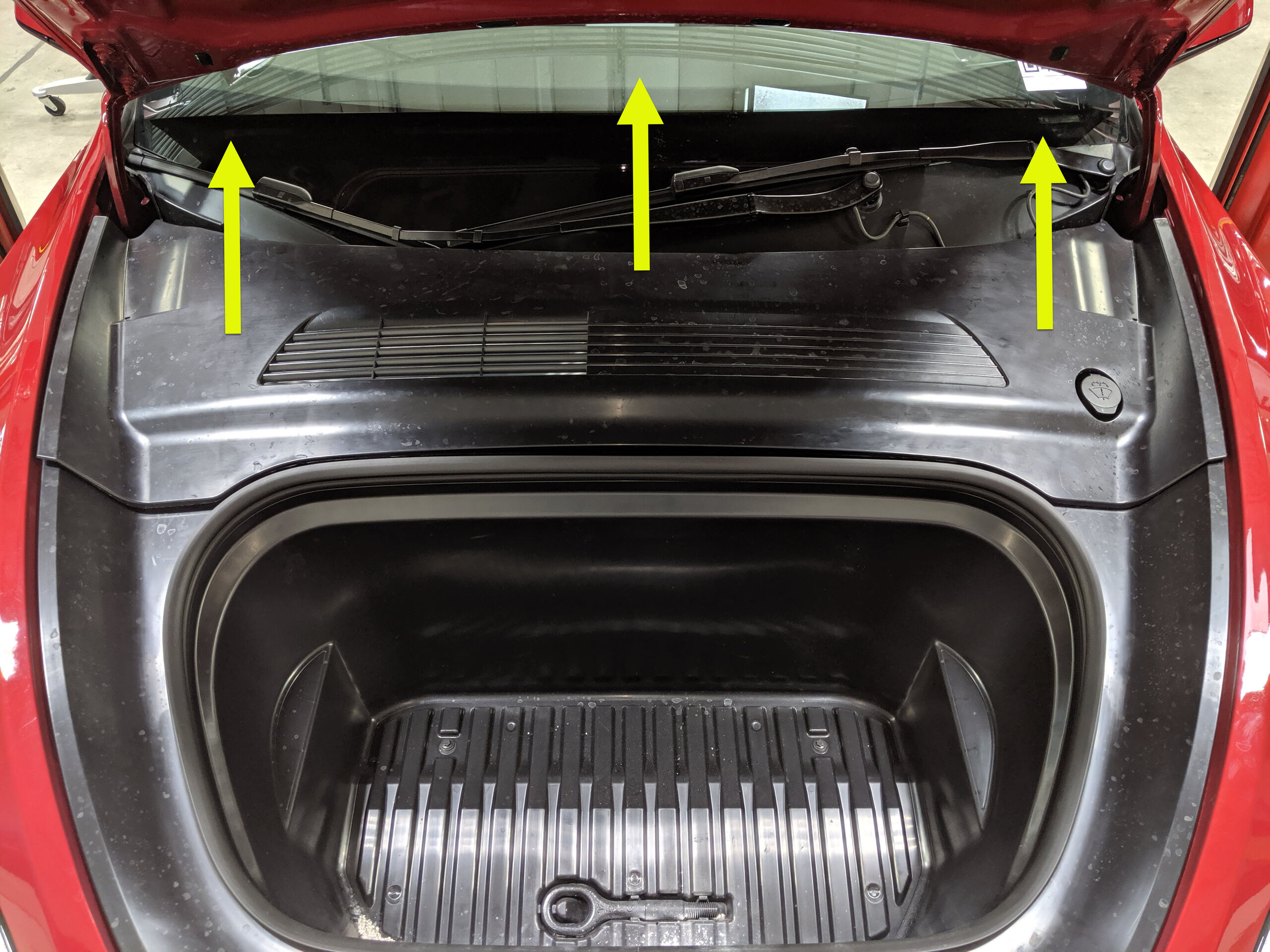

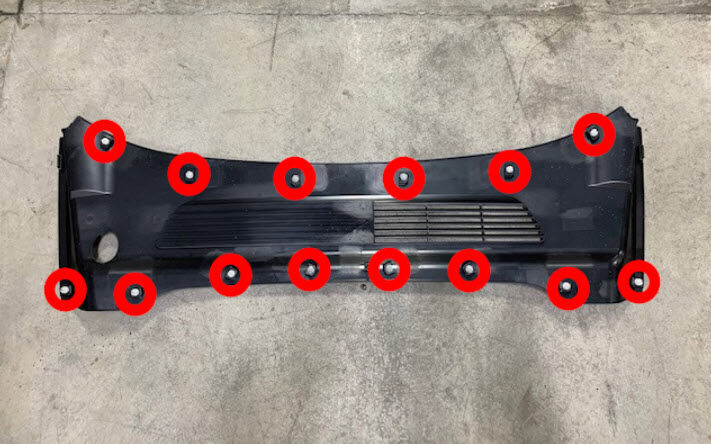

拆卸后挡板
注14 个卡子
-
在中央显示器上关闭车辆电源
注操作如下:Controls > Safety & Security > Vehicle Power > Power Off
-

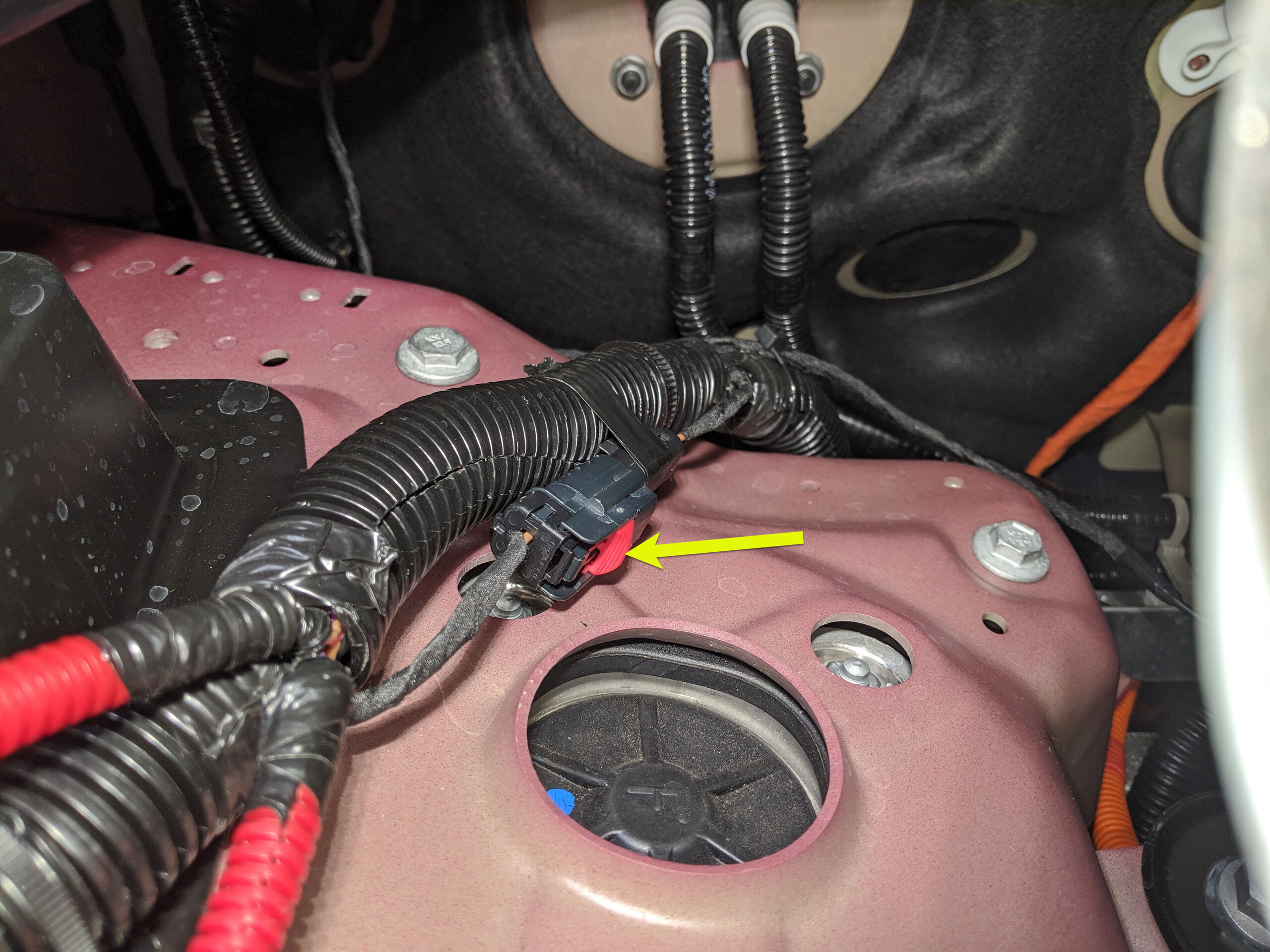

断开 12V 负极端子和紧急响应回路
注1 个螺母,10 毫米,6 Nm,1 个连接器;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电;应先断开负极端子再断开紧急响应回路;等待 2 分钟,确保所有电路完全放电
-

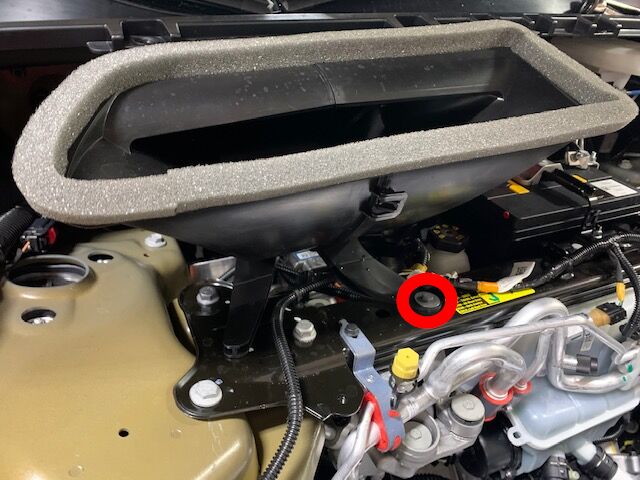

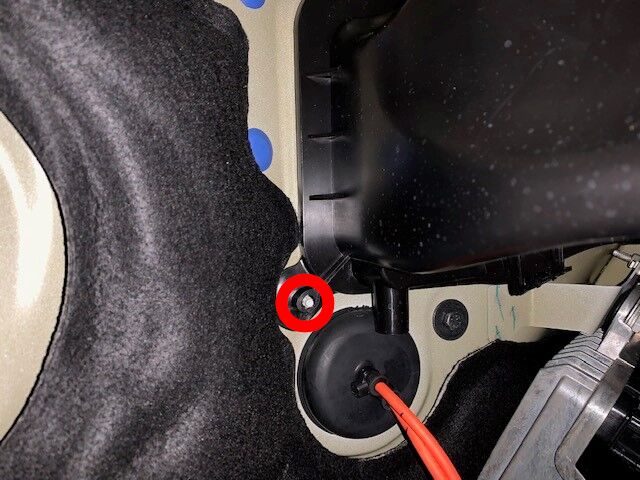

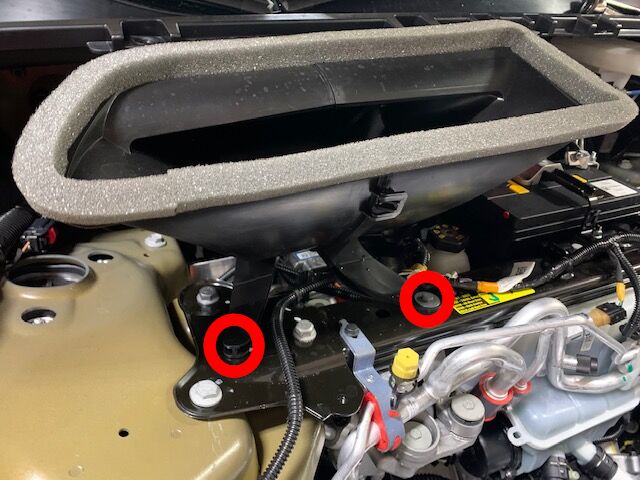

拆卸新鲜空气进气槽
注1 个螺栓,10 毫米,4 Nm,2 个卡子;1 个销;拆下螺栓;将销从温度系统横梁上小心撬下,然后从隔板螺柱上拆下
-
在车载电脑冷却液软管连接点下方放置吸收性材料,以收集溢出的冷却液
-

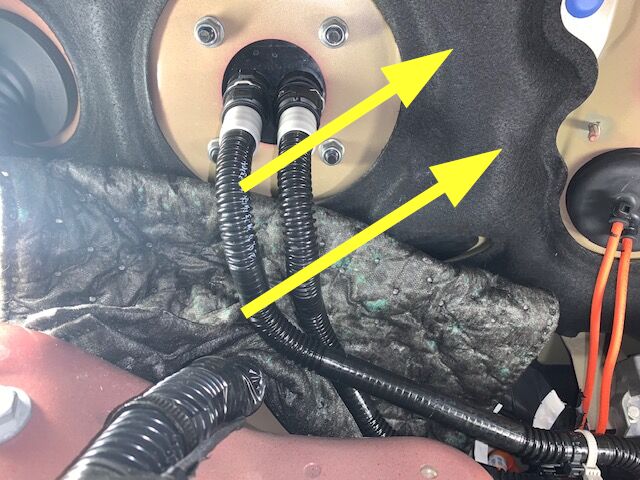

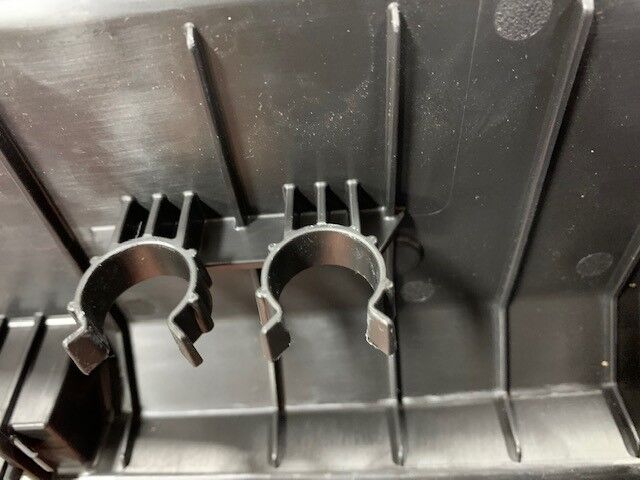

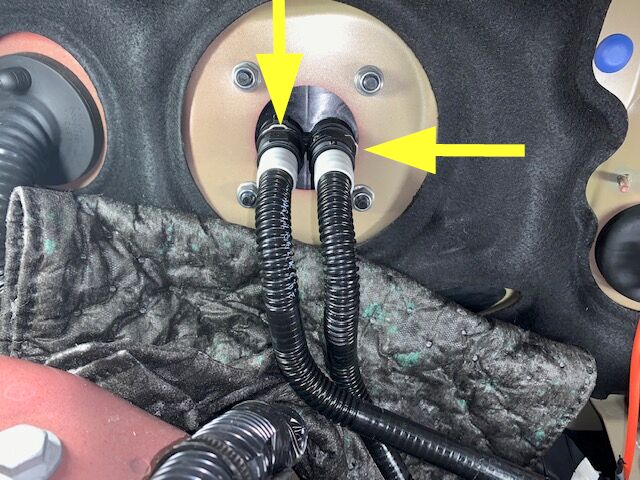

从车载电脑上松开冷却液软管
注2 个弹簧夹
-

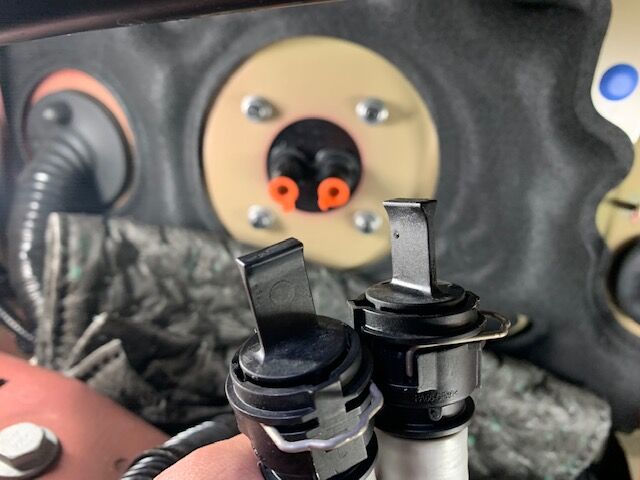

将冷却液塞安装到从车上拆下的车载电脑的冷却液出口上
-

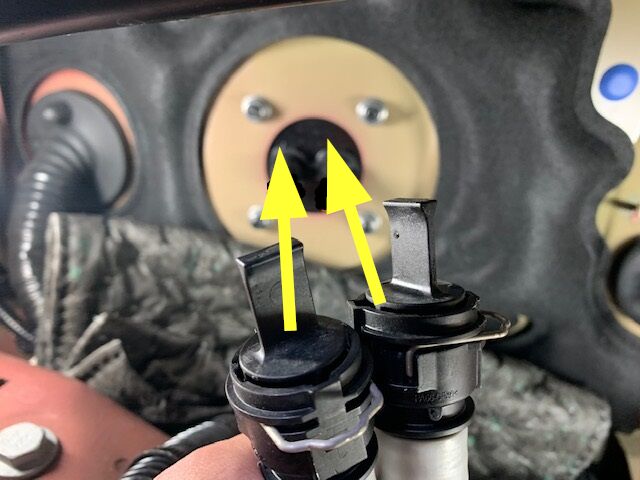

在软管中安装冷却液塞
注2 个塞子;不需要接合弹簧夹
-

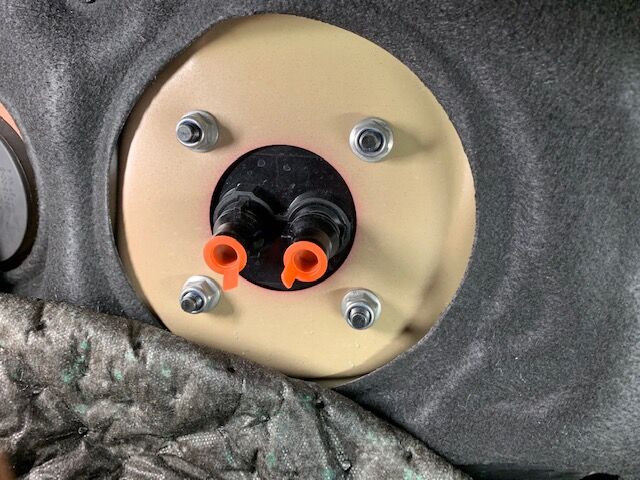

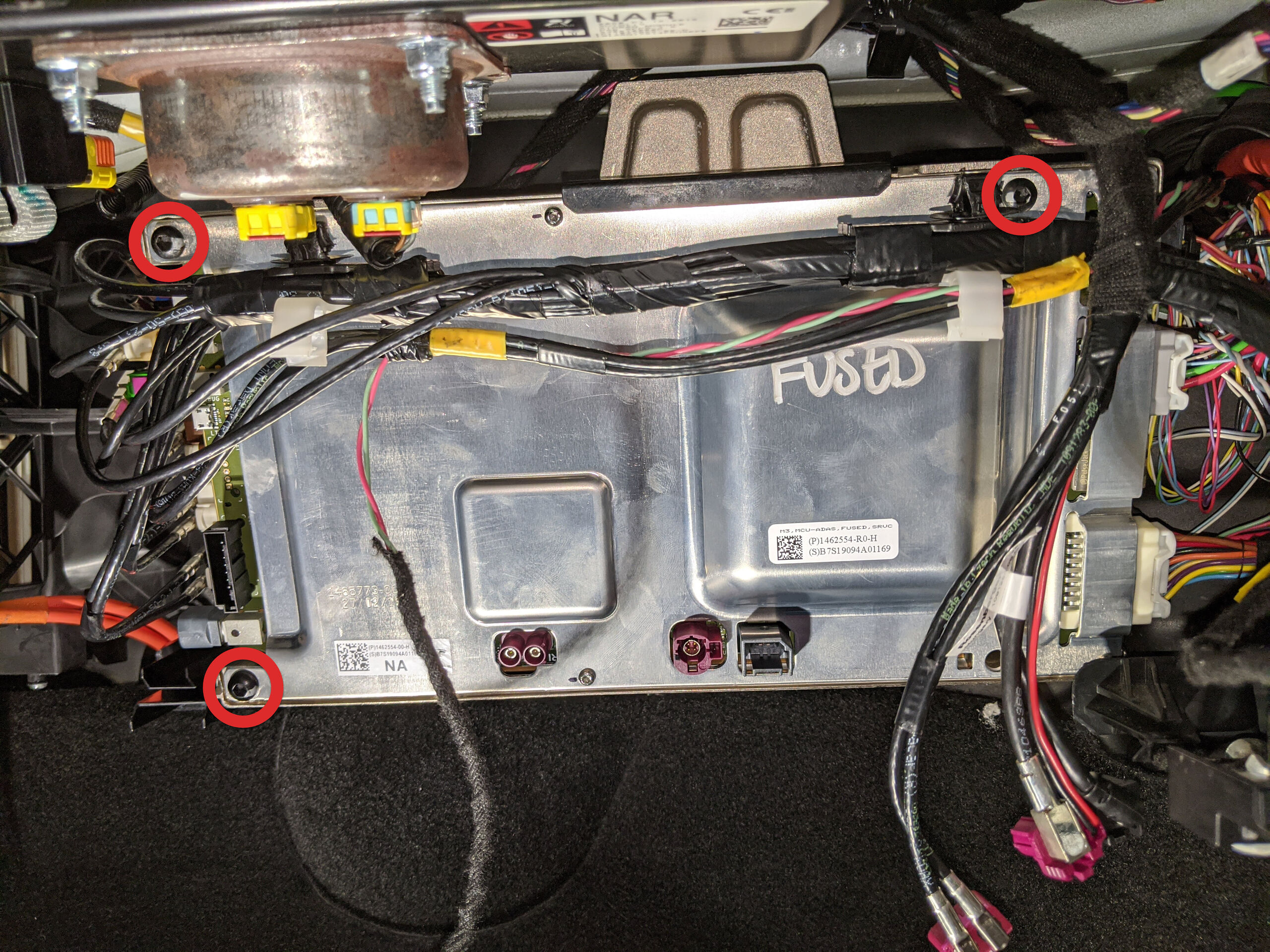

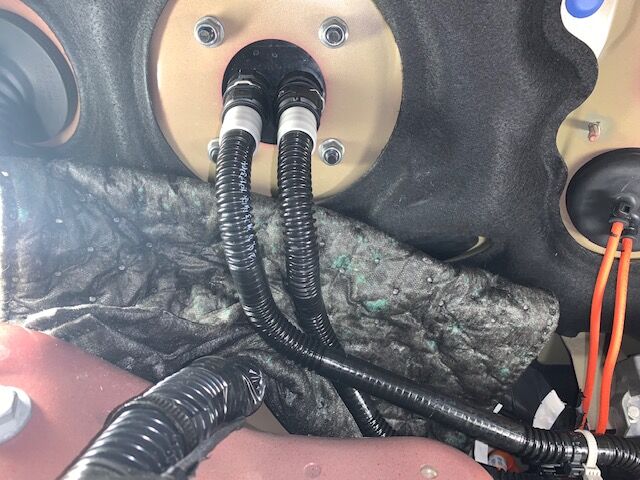

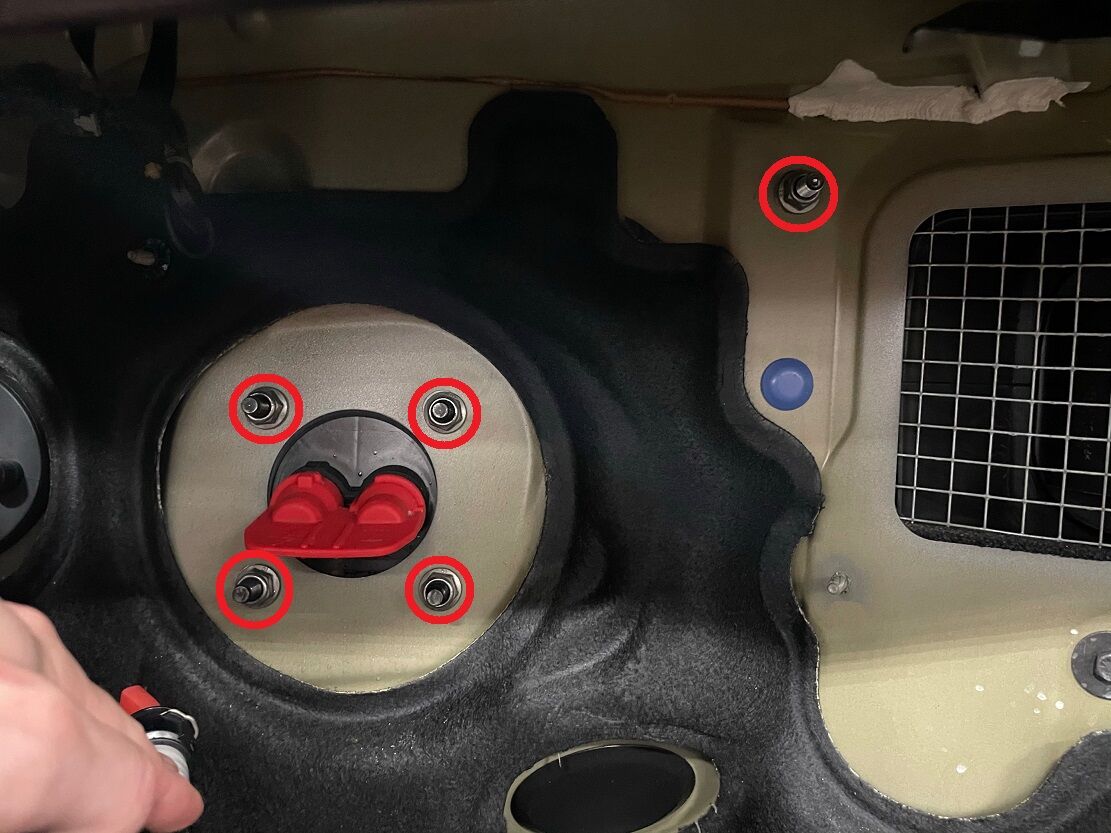

拆卸将车载电脑固定到隔板的螺母
注5 个耐落螺母,13 毫米,7.1 Nm;拆下后弃用螺母
-

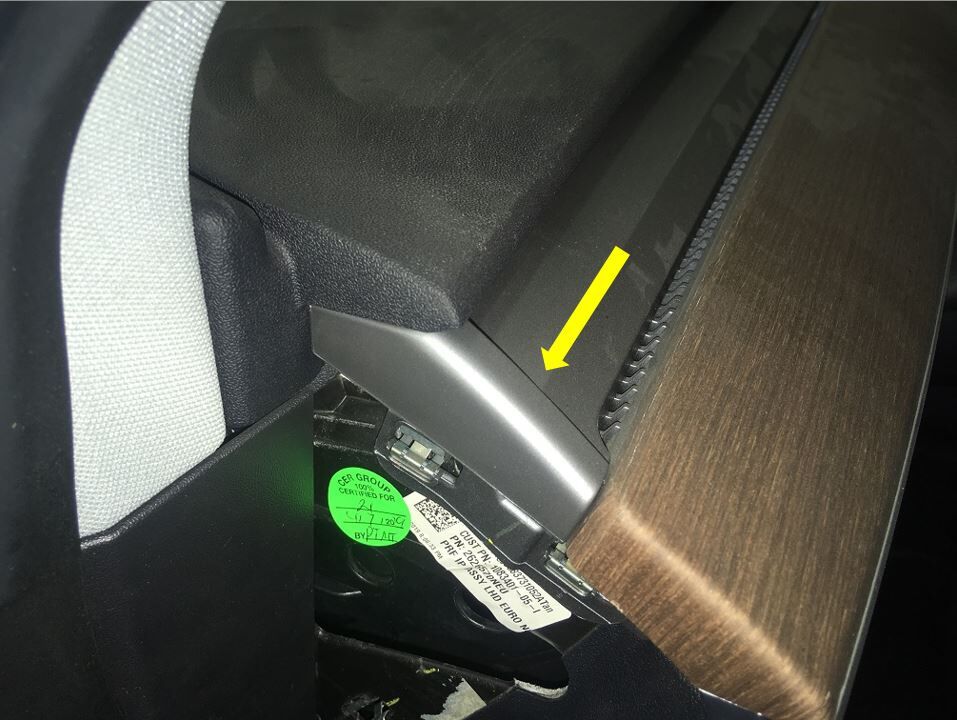

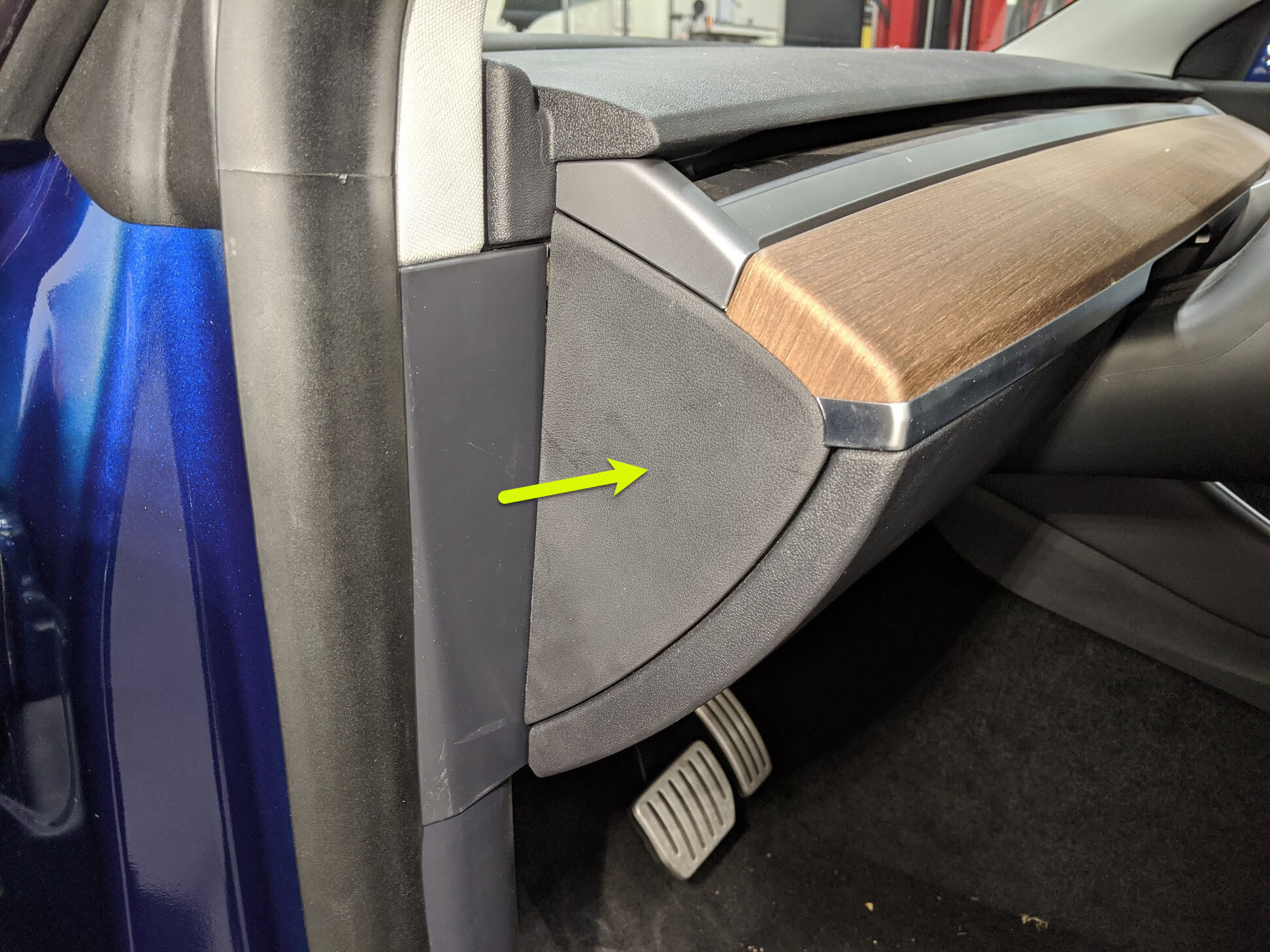

拆卸仪表板左侧端盖
注3 个卡子
-

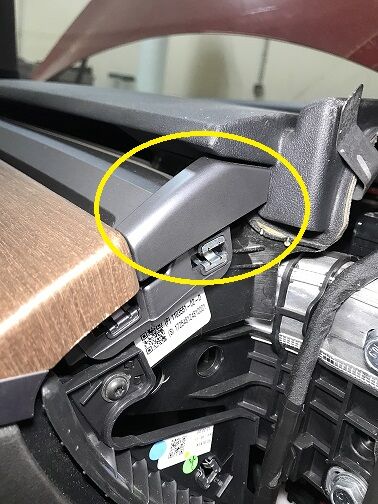

从主装饰总成上拆下左侧气波卡座盖
注2 个卡子
-

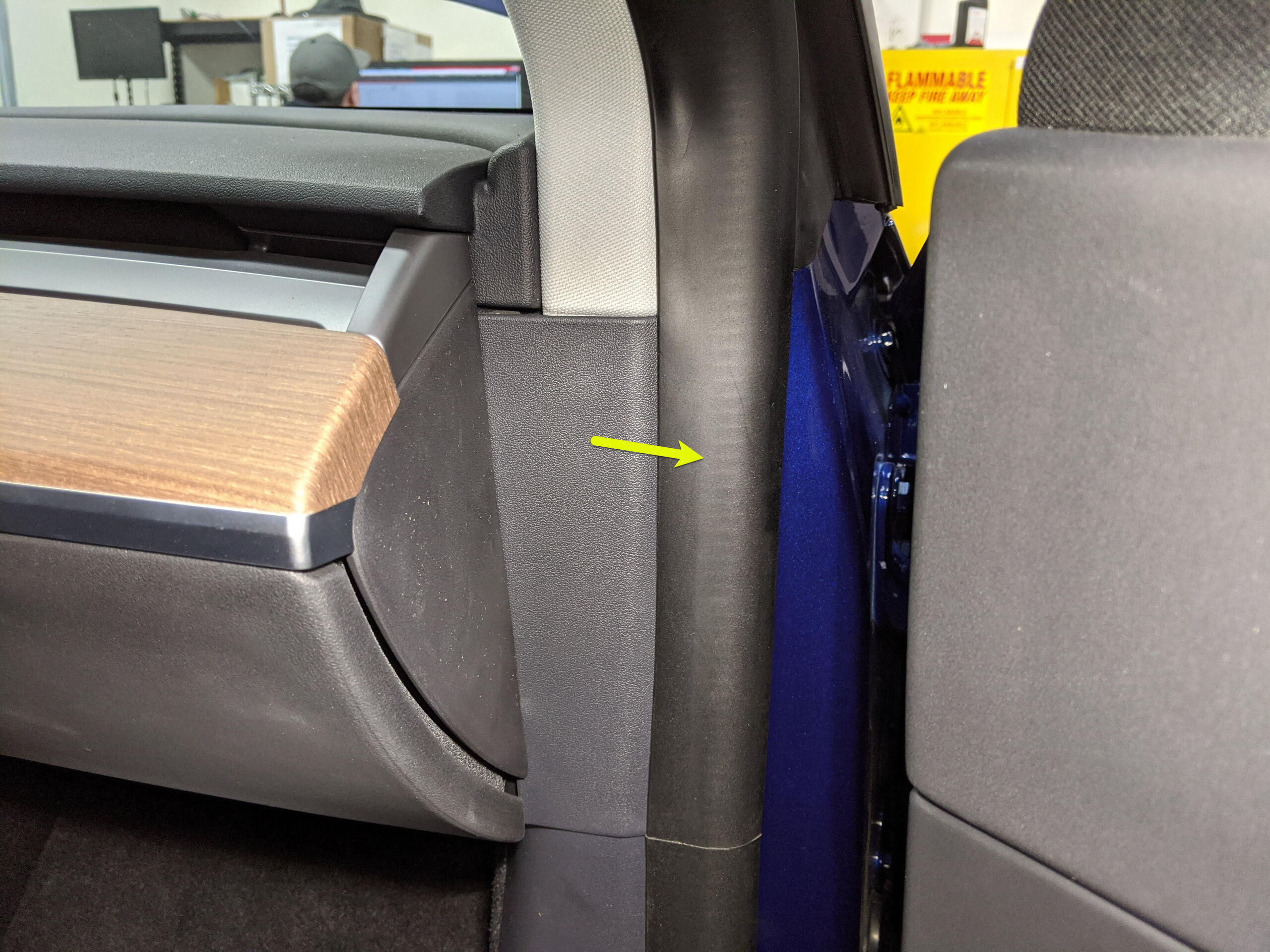

拆卸右侧 A 柱中部总成
注1 个卡子,1 个锁片;松开上部卡子,然后向上拉动 A 柱中部以将其拆下
-
从主装饰总成上拆下右侧气波卡座盖
注2 个卡子
-

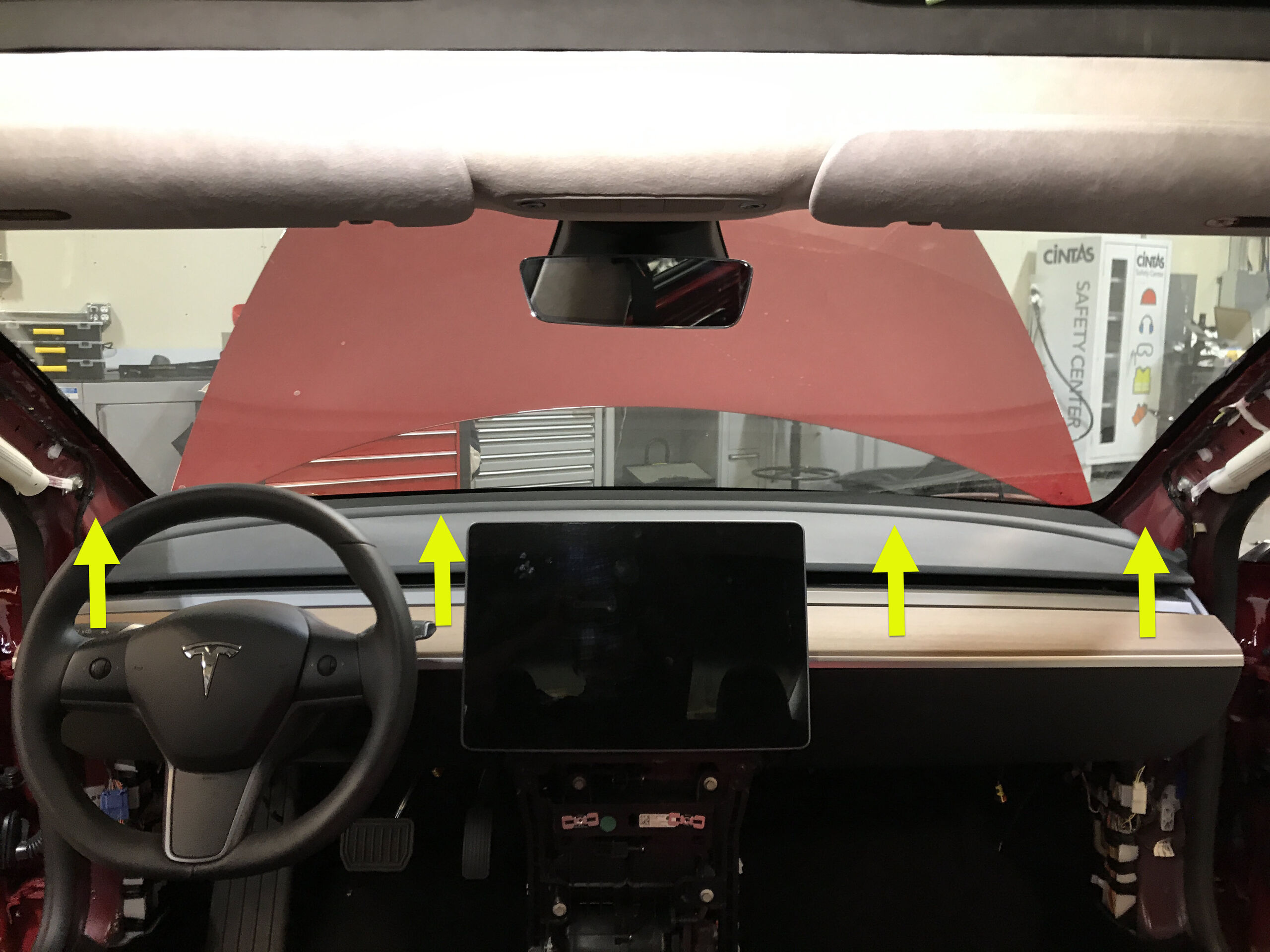

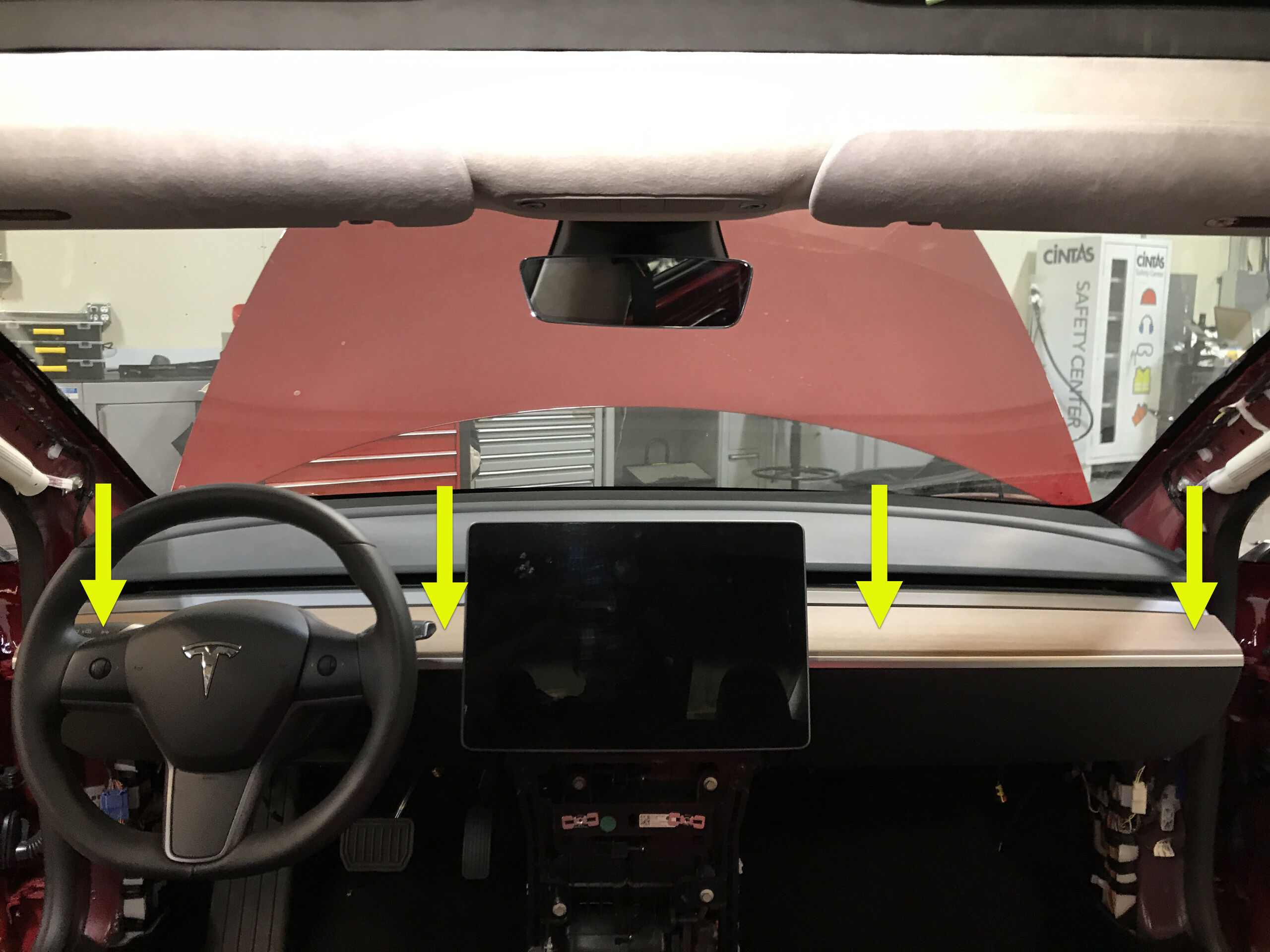

拆卸主装饰总成
注15 个夹子,1 个中央夹子;按需更换固定夹
-

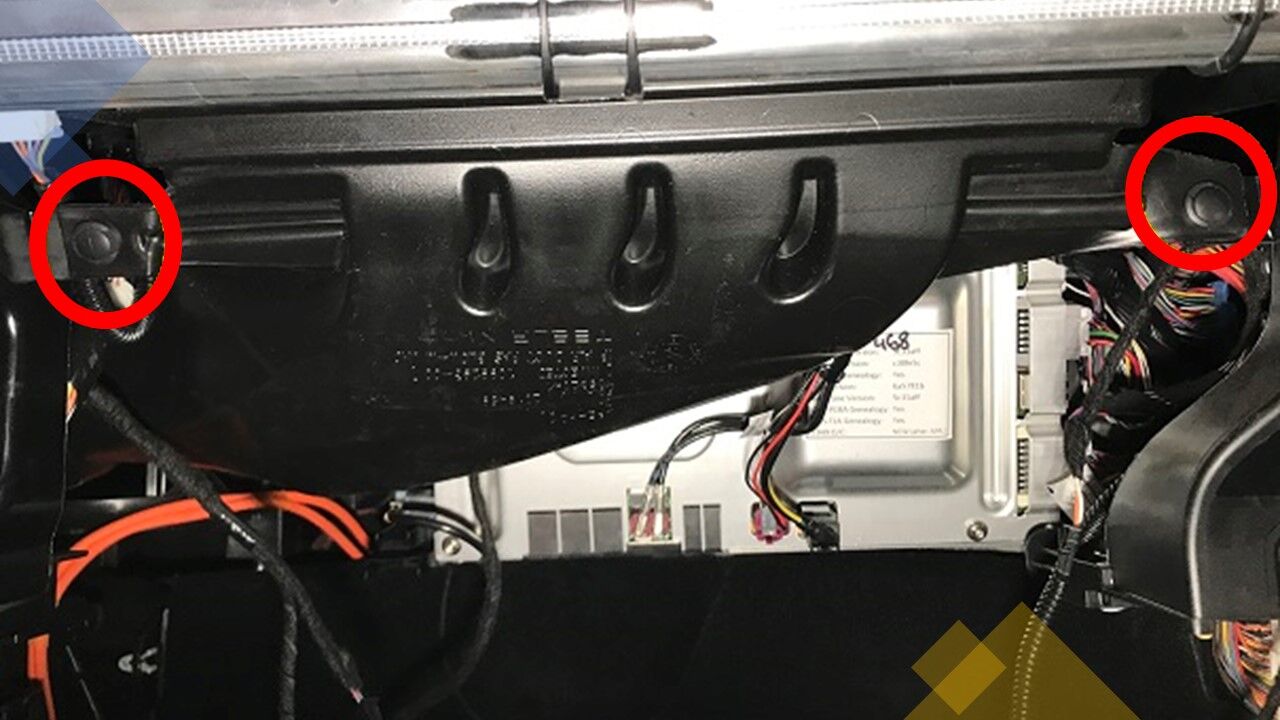

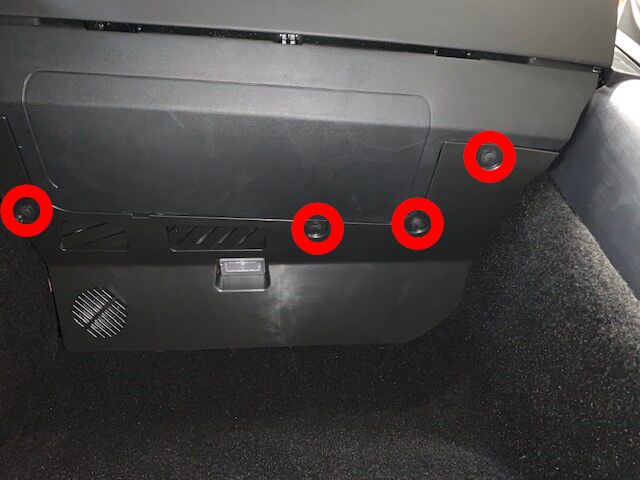

拆下固定右侧脚部空间总成的夹子
注4 个推拉式卡子
-
断开 RH 脚部空间总成连接器,将其从车上拆下
注2 个连接器
-

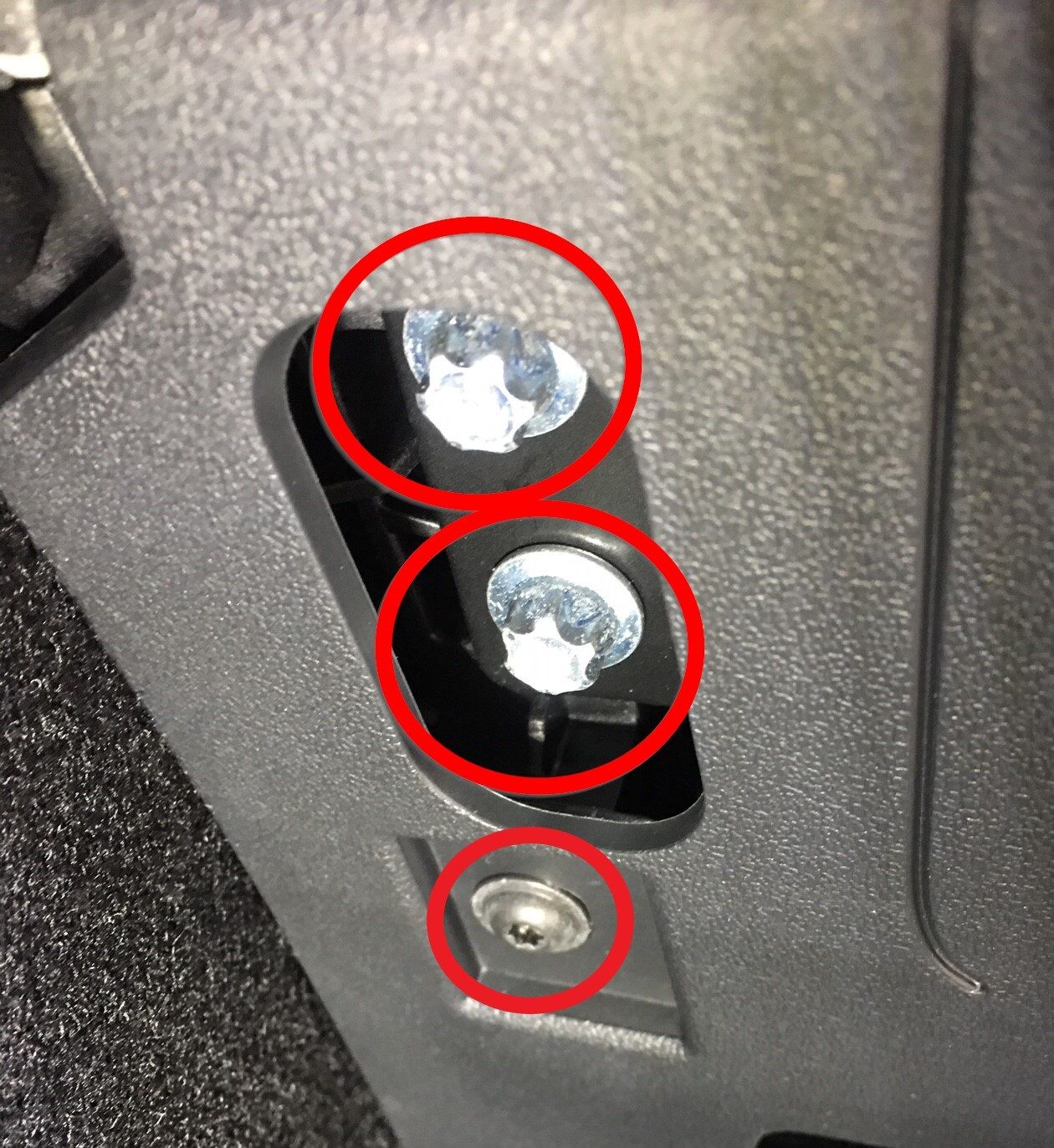

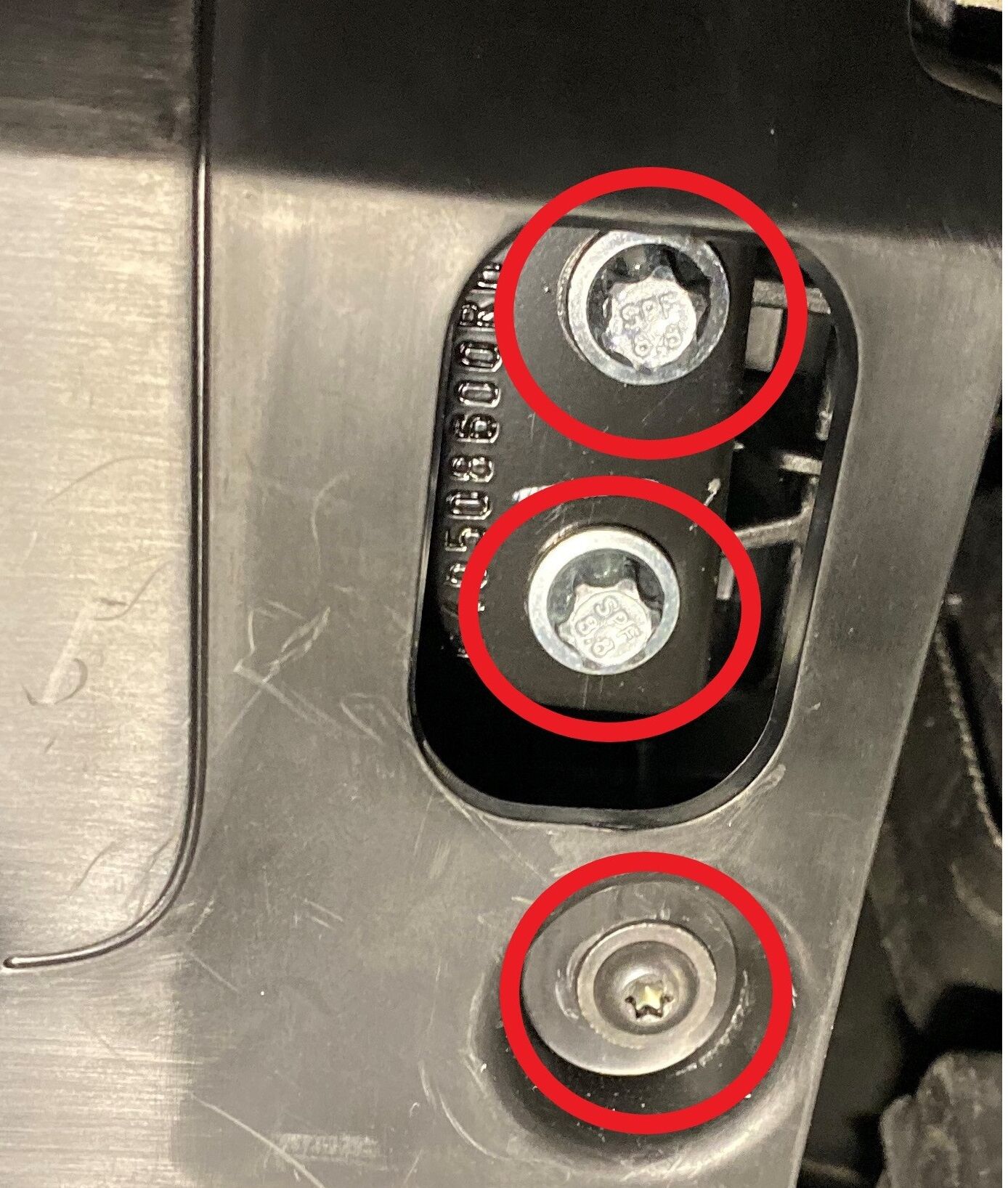

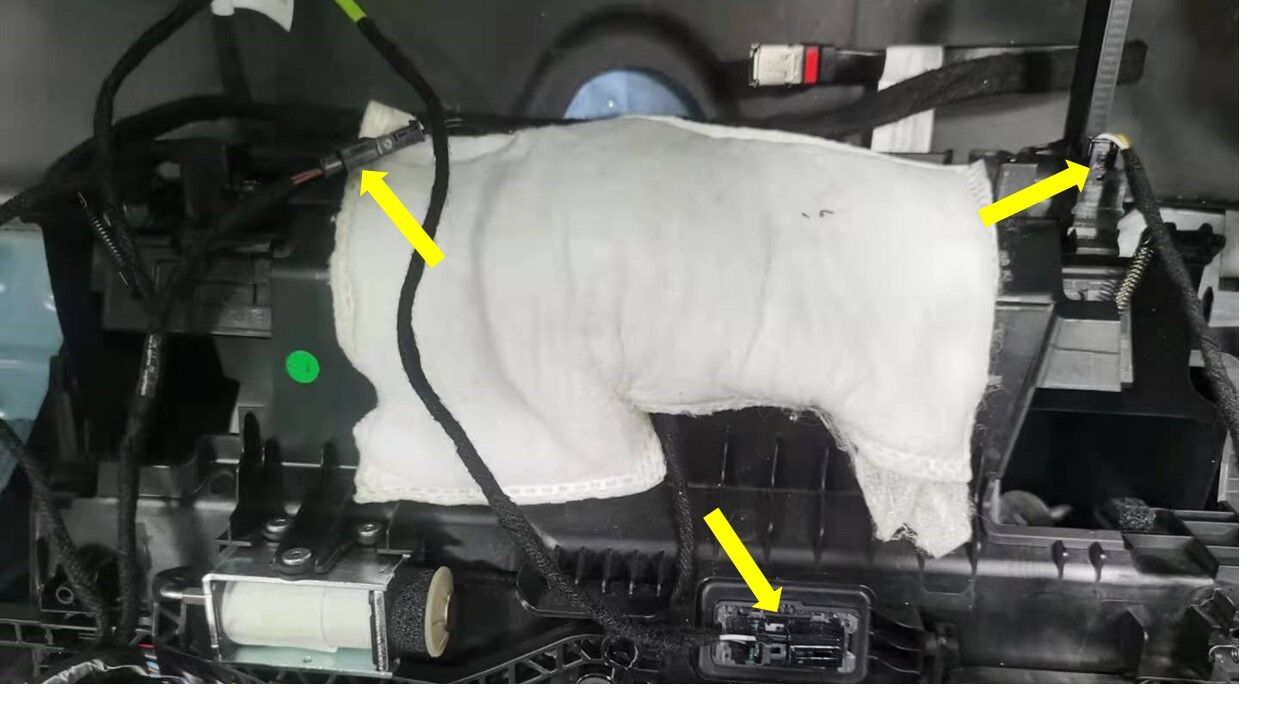

拆卸将副驾位膝部气囊固定到车辆的紧固件
注2 个螺钉,T20,2 Nm,1 个推拉式夹,4 个耐落螺栓,E10,8 Nm;拆下后弃用推拉式夹;降下时需支撑膝部气囊;连接器/线束长度非常短
-
将副驾位膝部气囊从车上拆下
注1 个连接器;松开锁片
-

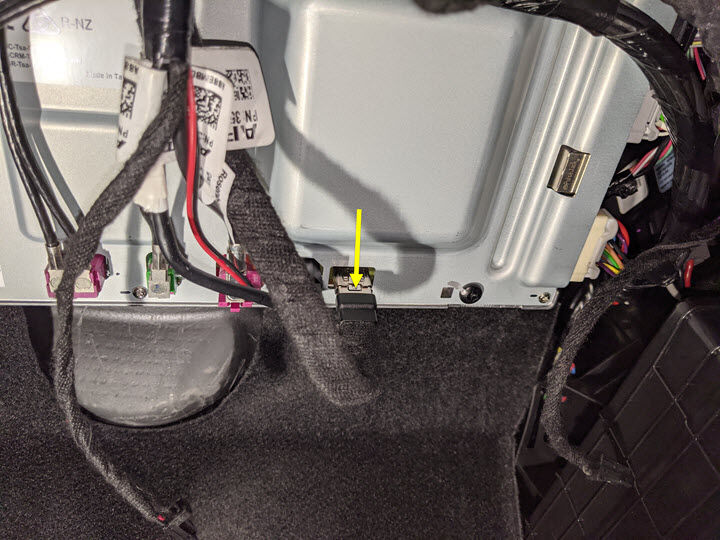

将手套箱 USB 线缆从车载电脑上断开
注1 个连接器;按下 USB 线缆顶部的闩锁以松开内部闩锁,然后从车载电脑上松开
-

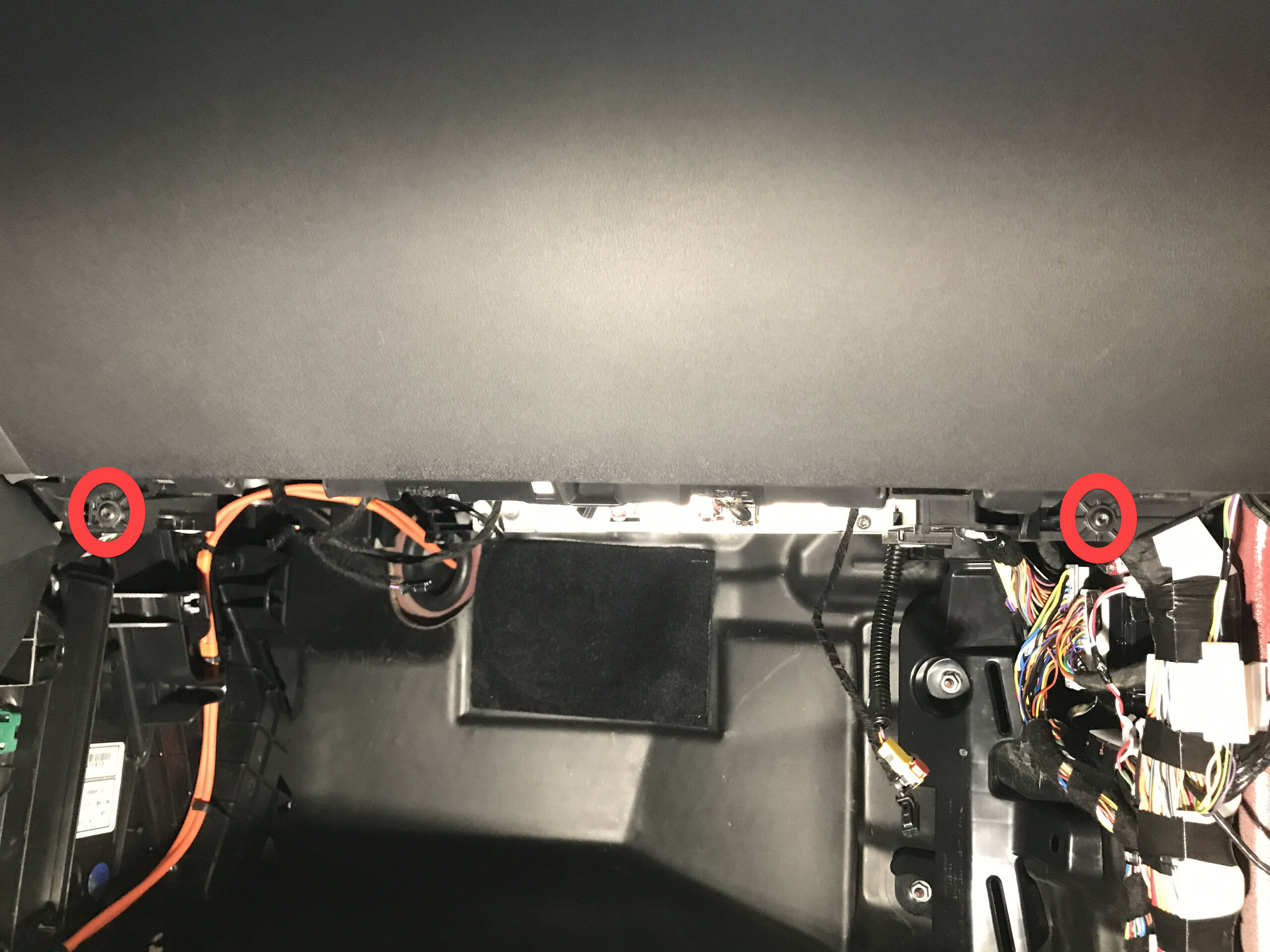

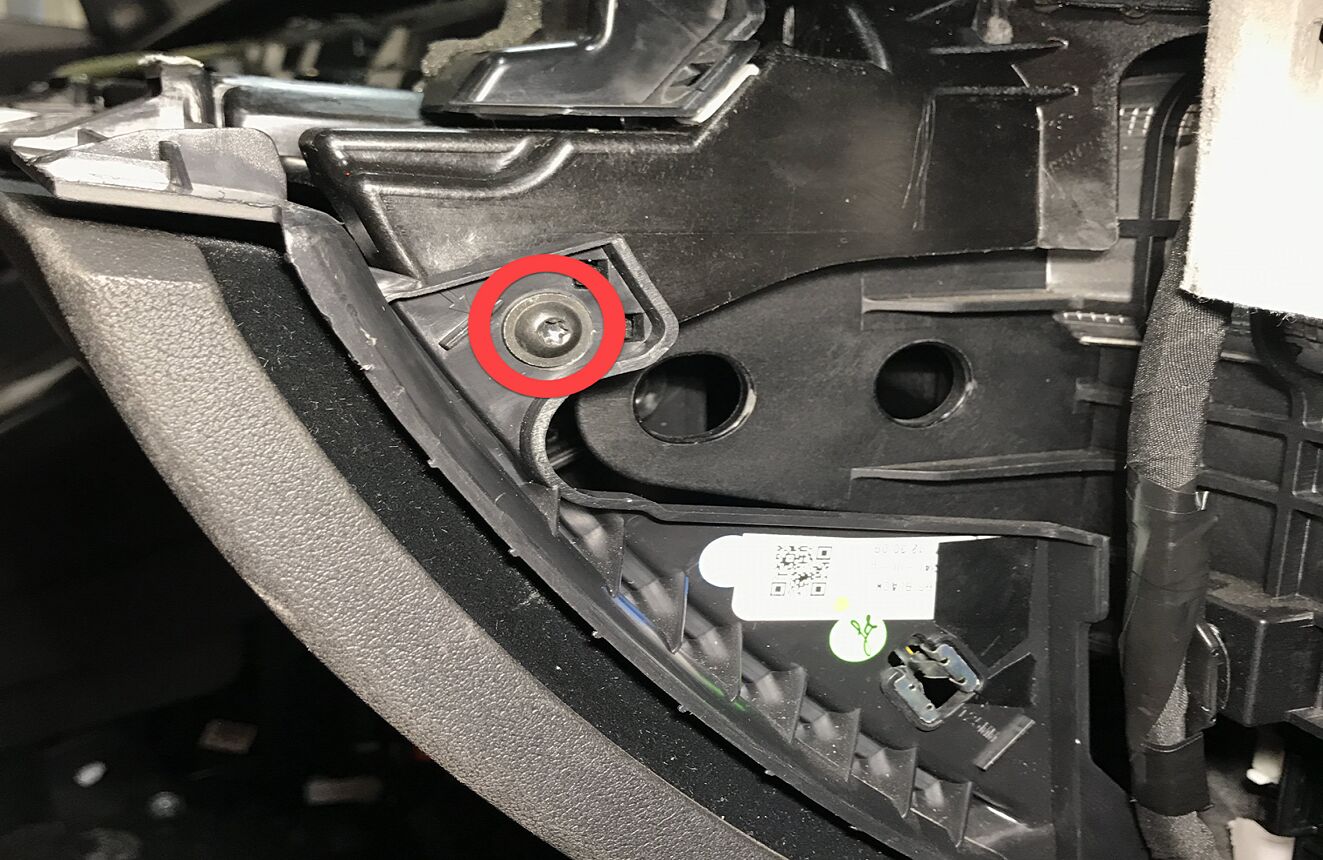

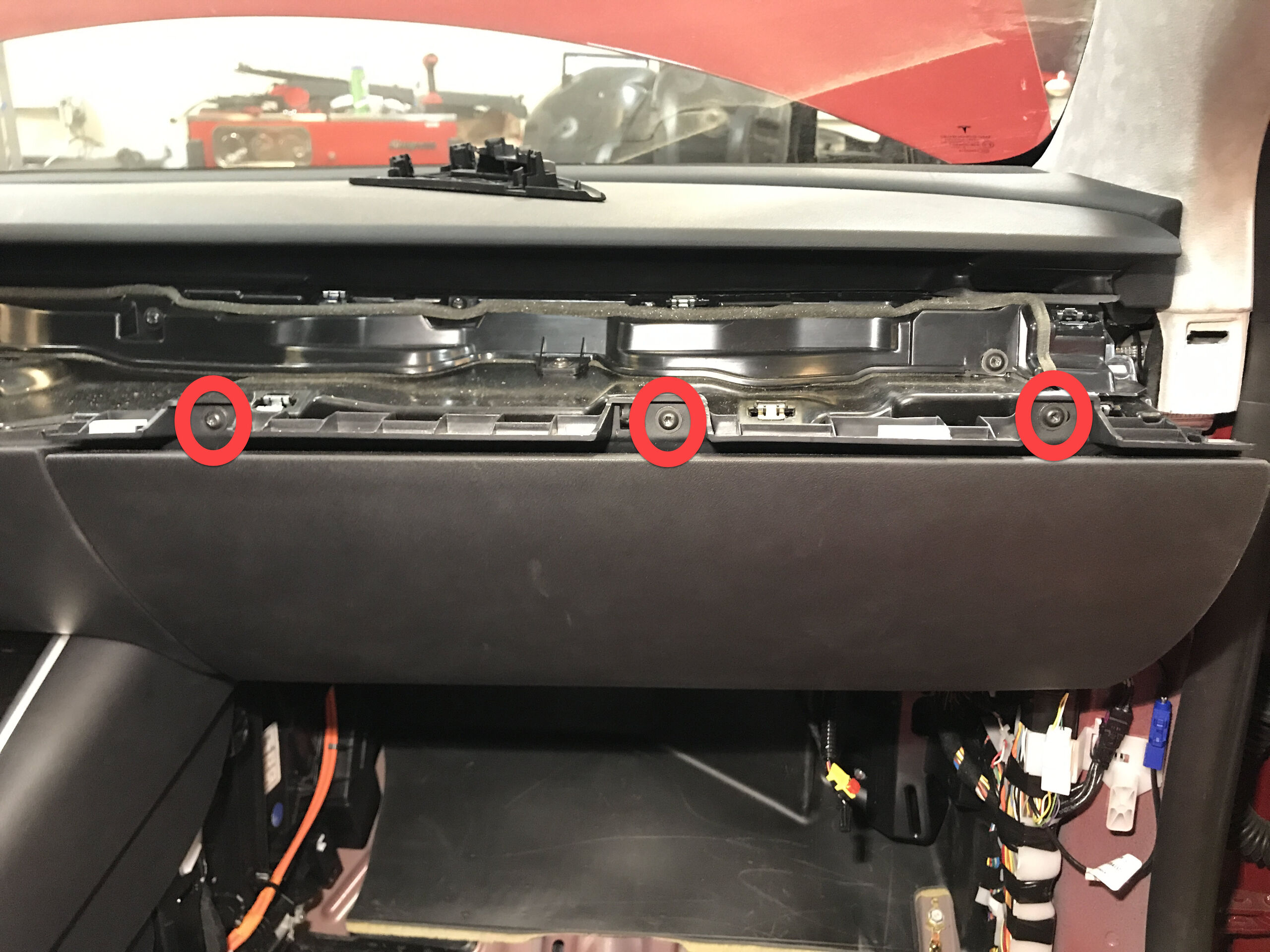

拆卸将手套箱总成固定到仪表板支架的螺钉
注6 个螺钉,T20,2.3 Nm
-

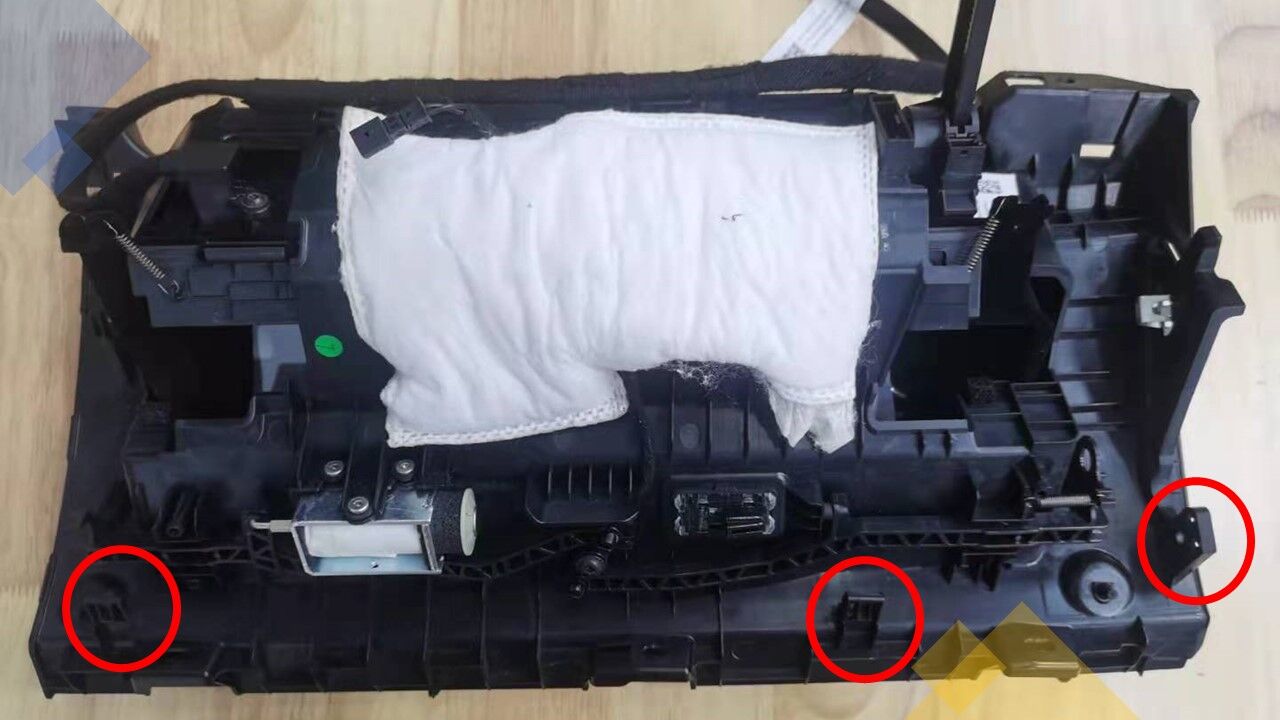

从仪表板支架上拆下手套箱
注3 个卡子
-
断开手套箱总成连接器
注3 个连接器
-
拆下乘客位脚部空间通风槽
注1 个推拉式卡子
-

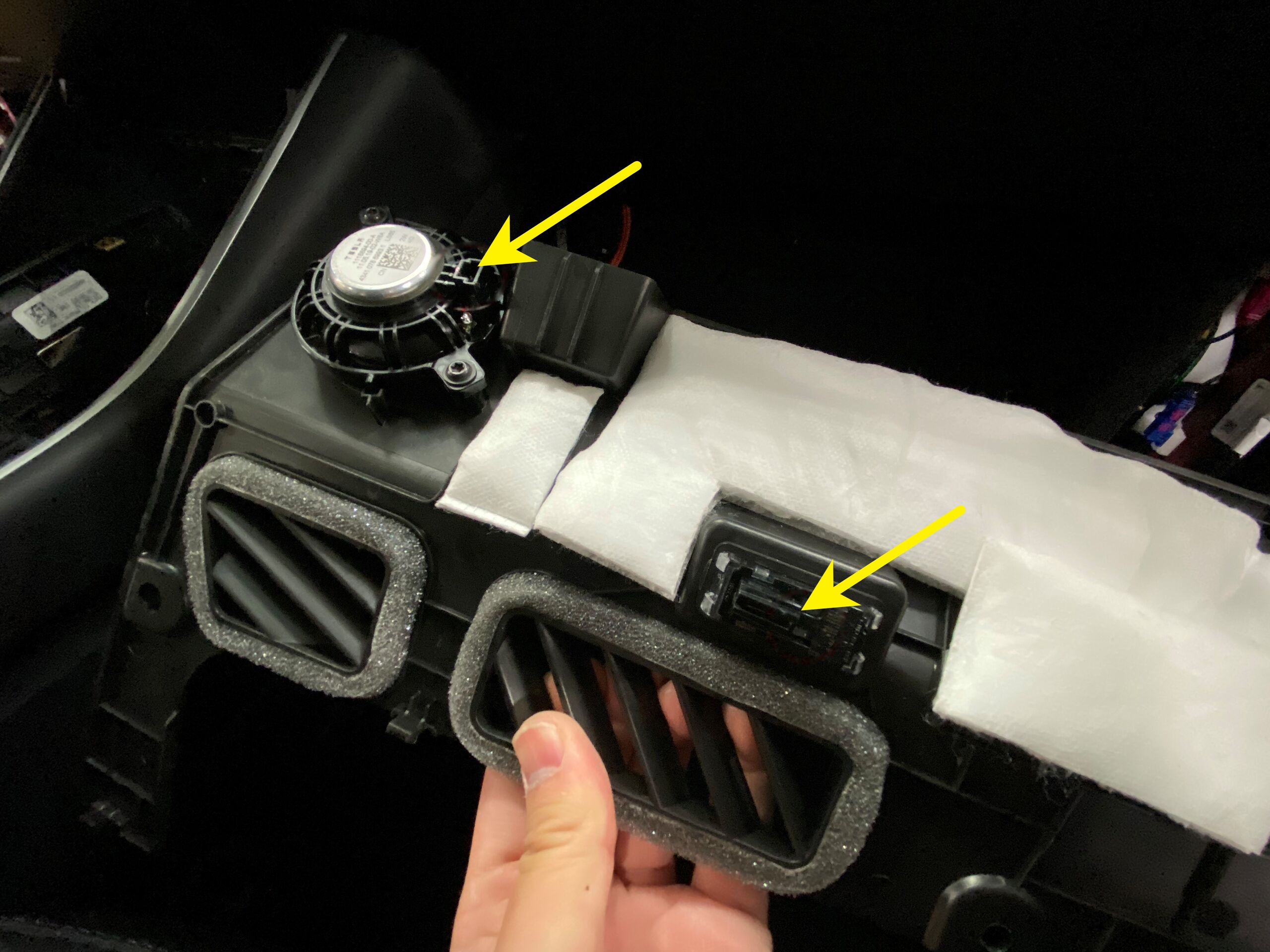

拆下 RH 仪表板气波槽
注2 个推拉式卡子
-

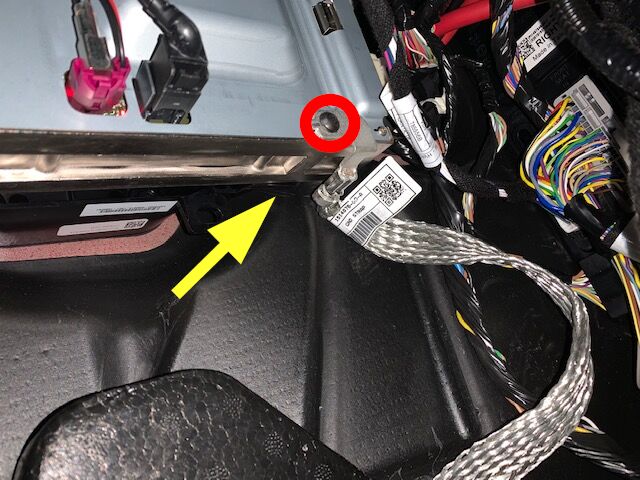

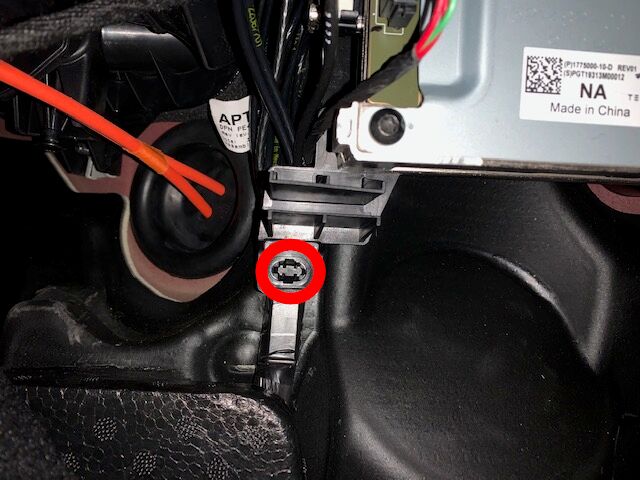

从车载电脑上松开接地带
注1 个螺栓,T25,1 个螺母,8 毫米,3.5 Nm;螺母位于背面;拆下后弃置螺母
-

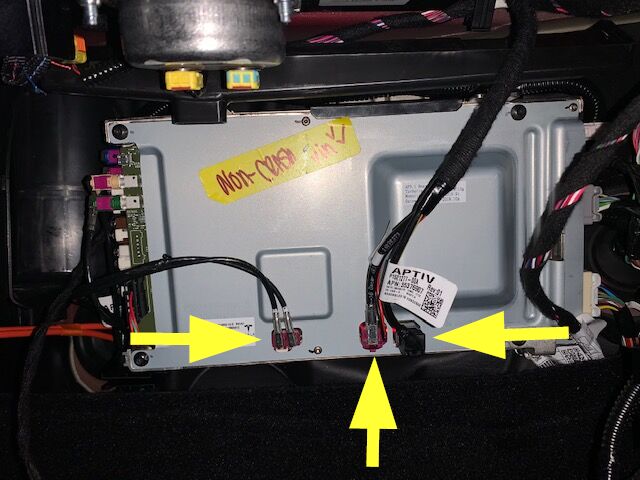

断开车载电脑前侧连接器
注3 个连接器;松开锁片(如果配备),然后拆下连接器主体
-

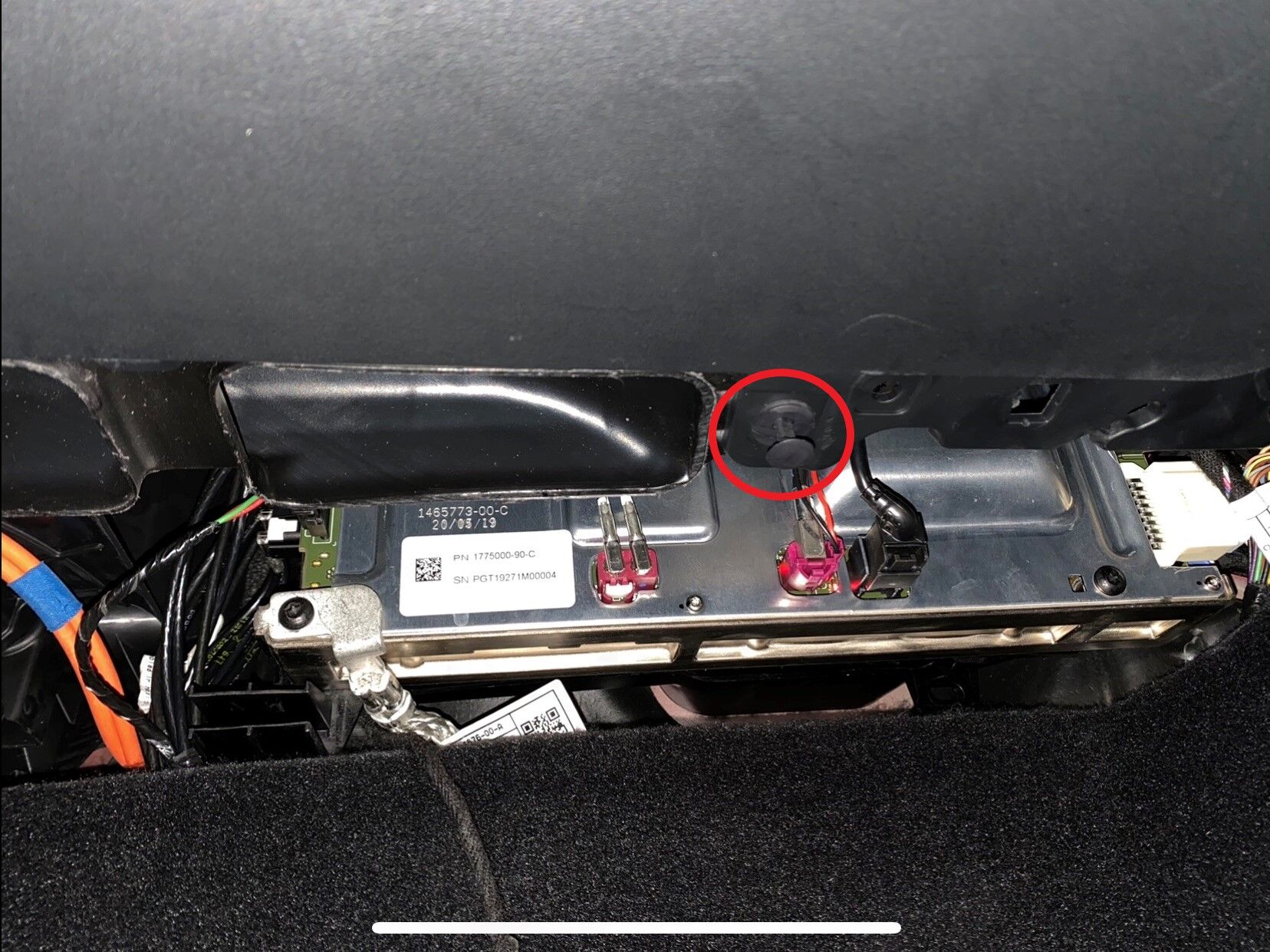

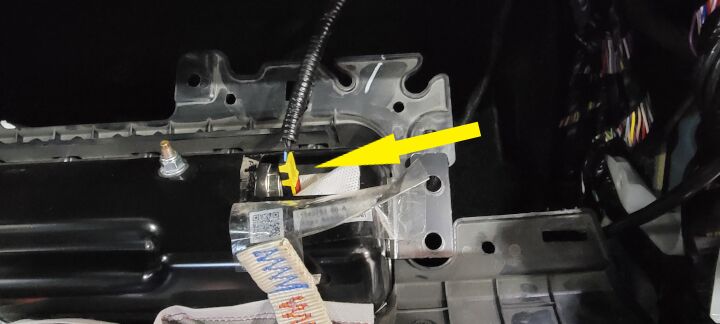

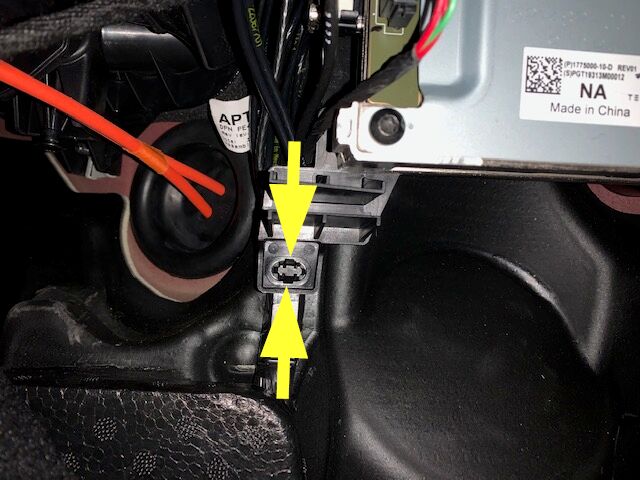

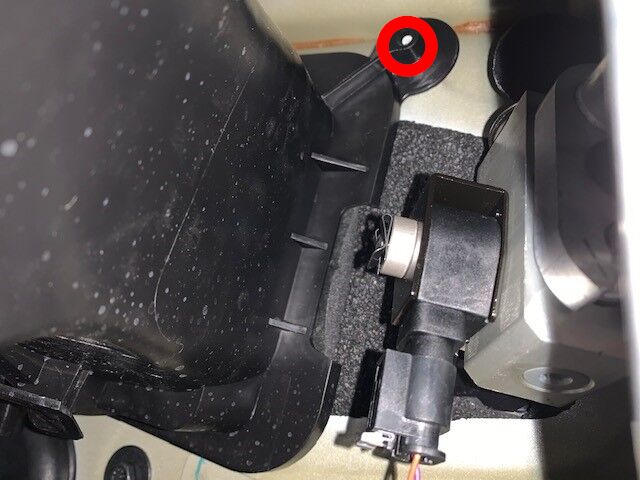

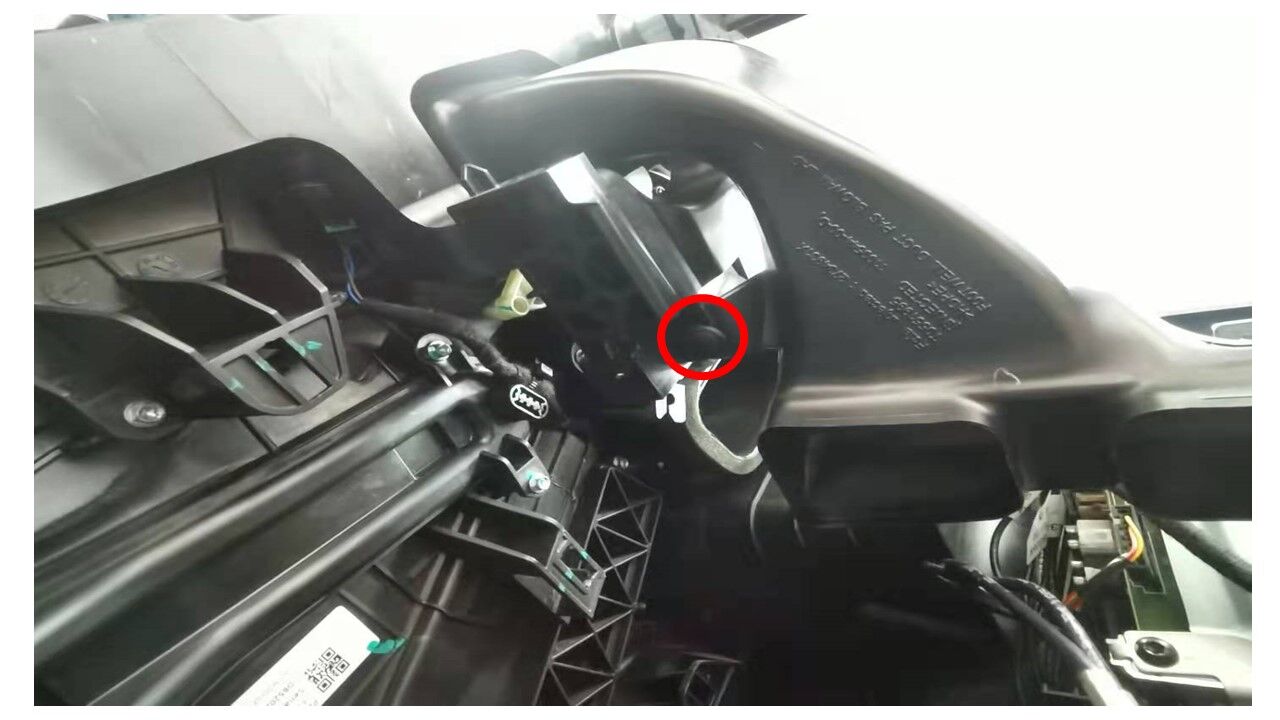

松开线束导向夹
注1 个夹子;用尖嘴钳捏住释放锁片
-

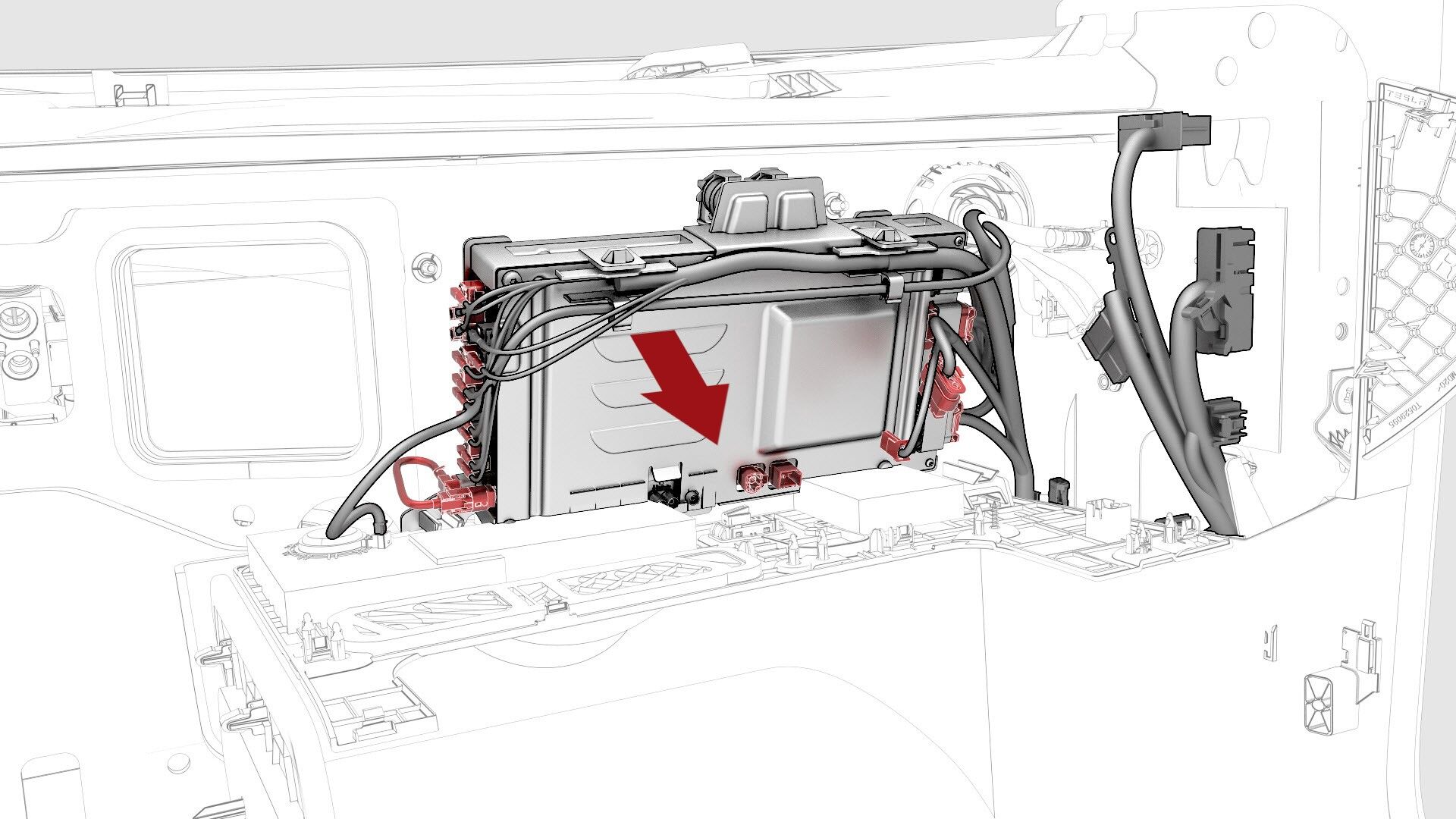

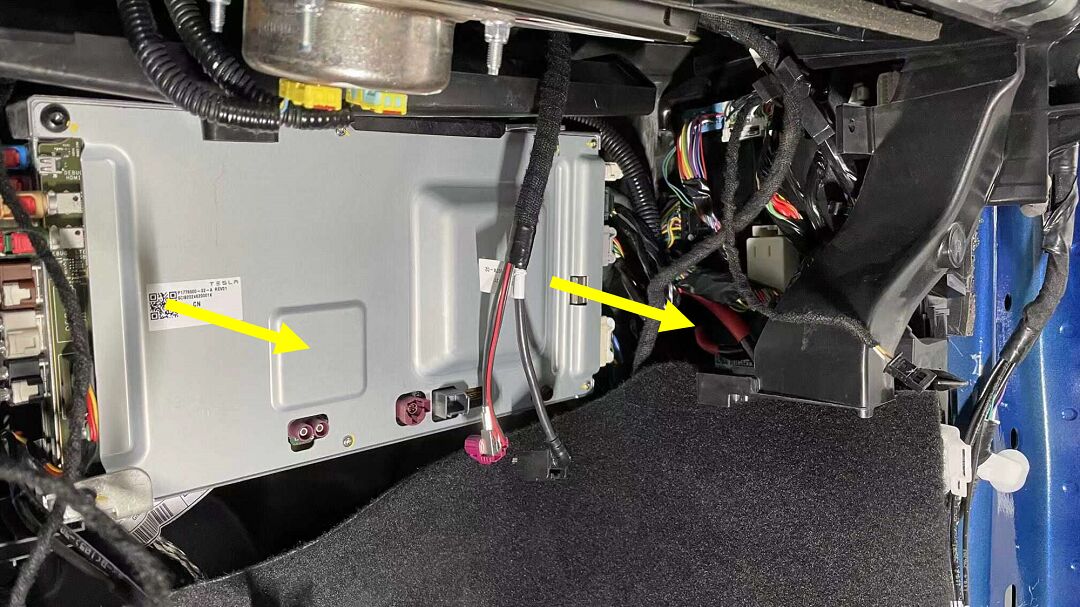

将车载电脑向内滑,以便操作连接器和线束夹
注注意不要用力拉线束和连接器
-
拆下车载电脑护罩
注4 个卡子
-

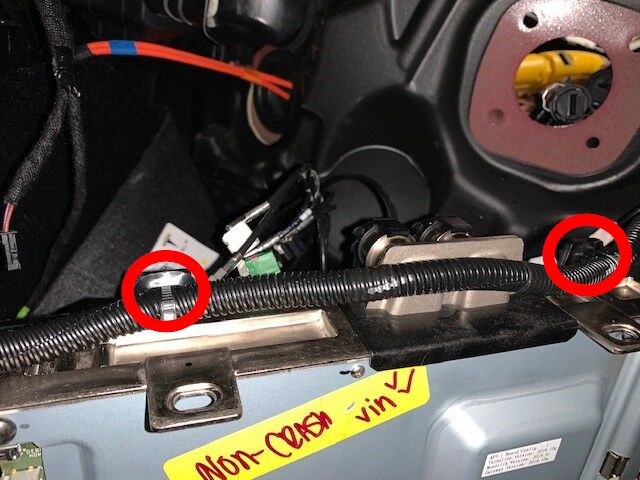

松开车载电脑顶部线束夹
注2 个夹子
-
拆下将车载电脑盖固定到车载电脑主体的紧固件
注3 个螺栓,T25,3 个螺母,8 毫米,3.5 Nm;拆下后弃用耐落螺母
-

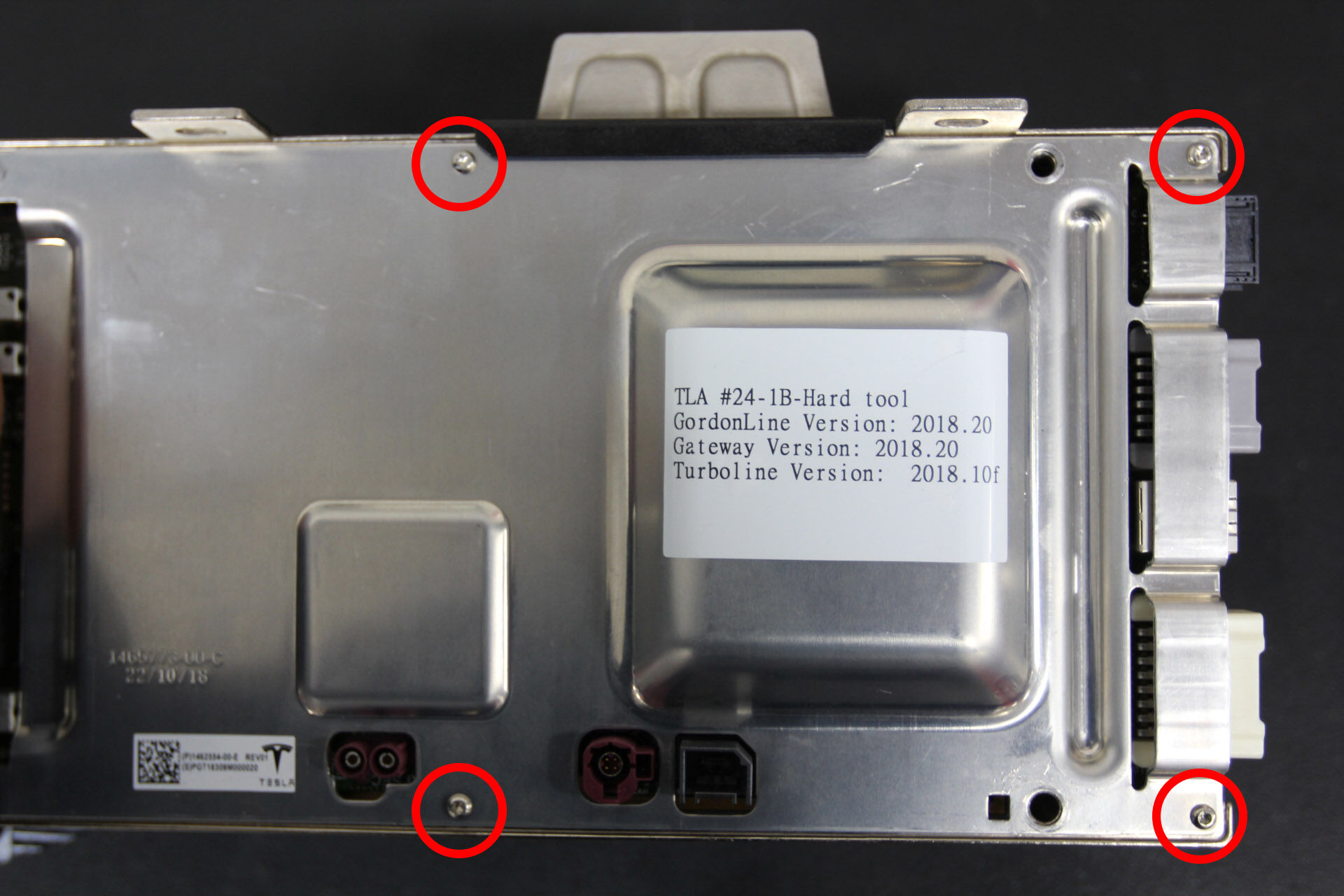

拆下顶盖紧固件
注4 个螺钉,T10,1.4 Nm;拆下后弃用
-

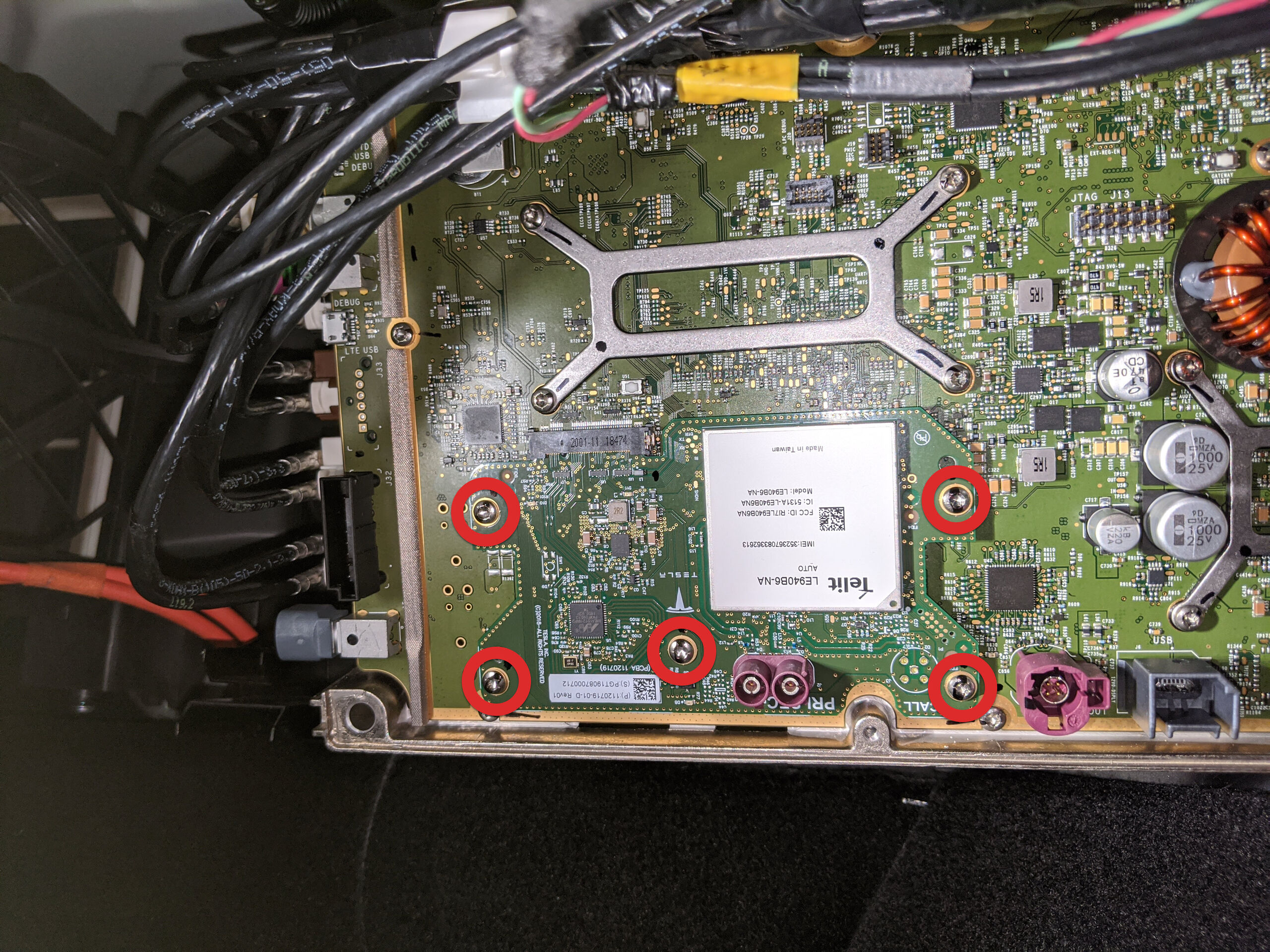

拆下连接板安装螺钉
注5 个螺钉,T10,0.7 Nm;拆下后弃用
-

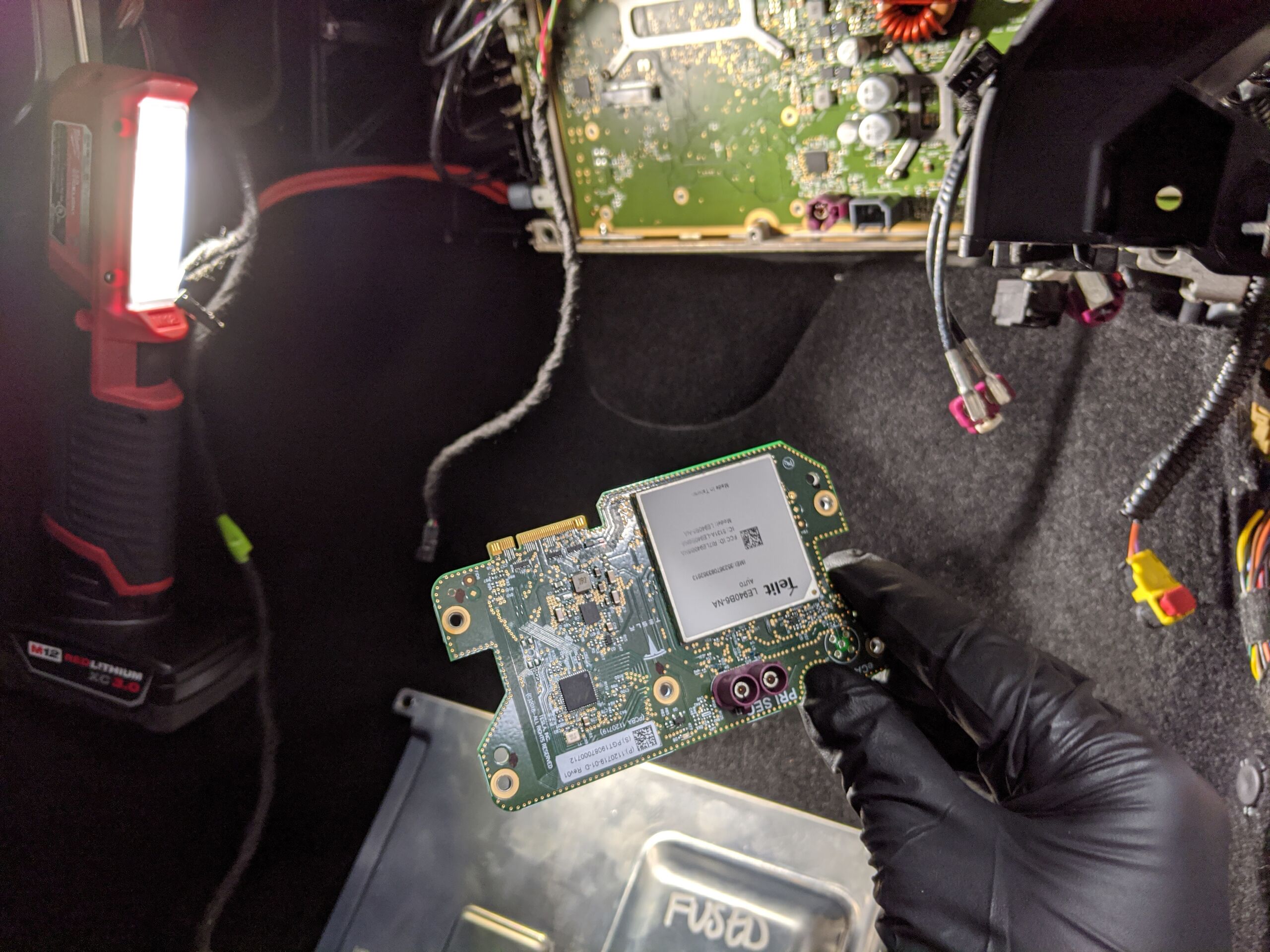

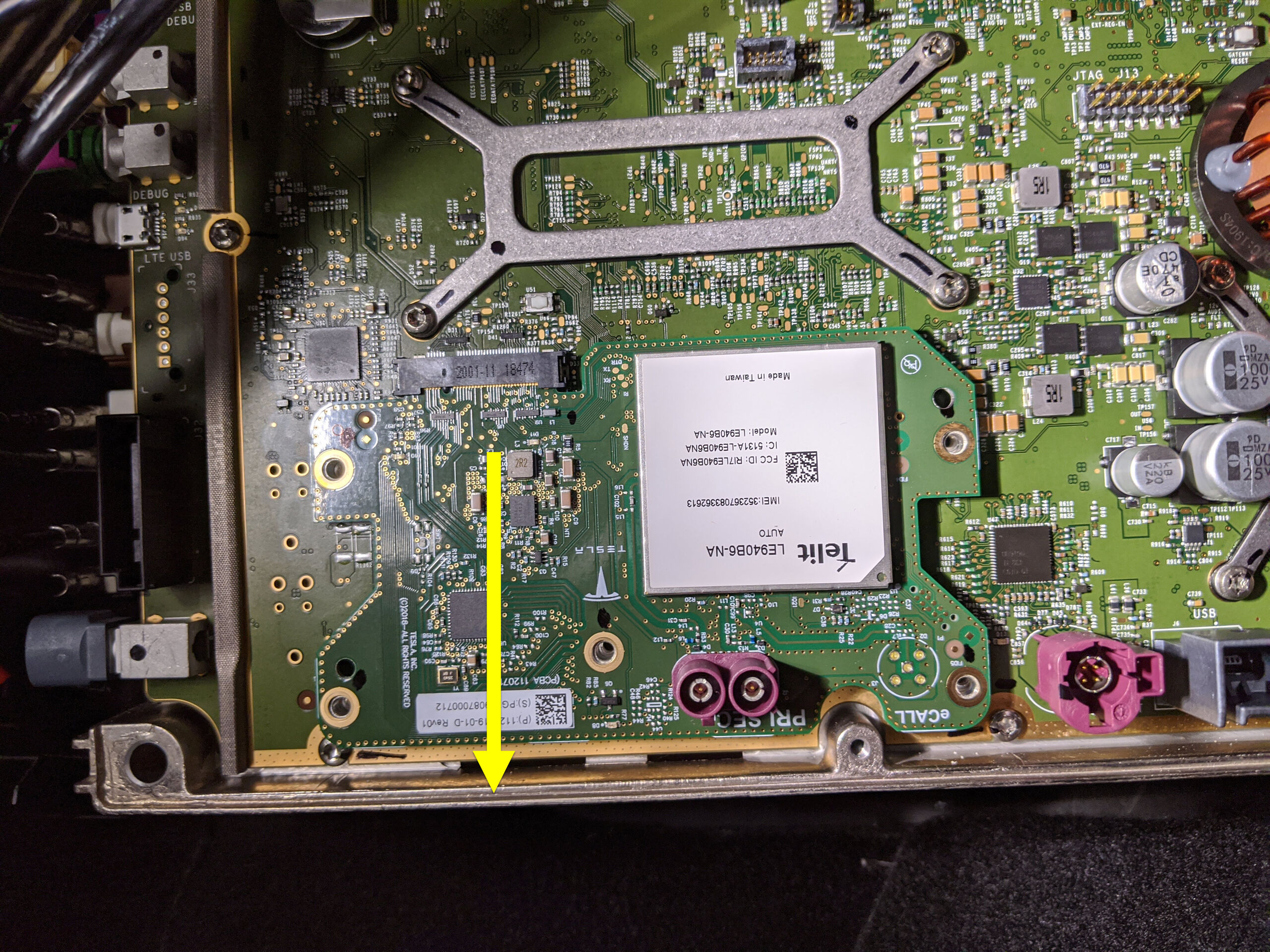

向下滑动连接板以分离连接器并卸下
注1 个连接器
-

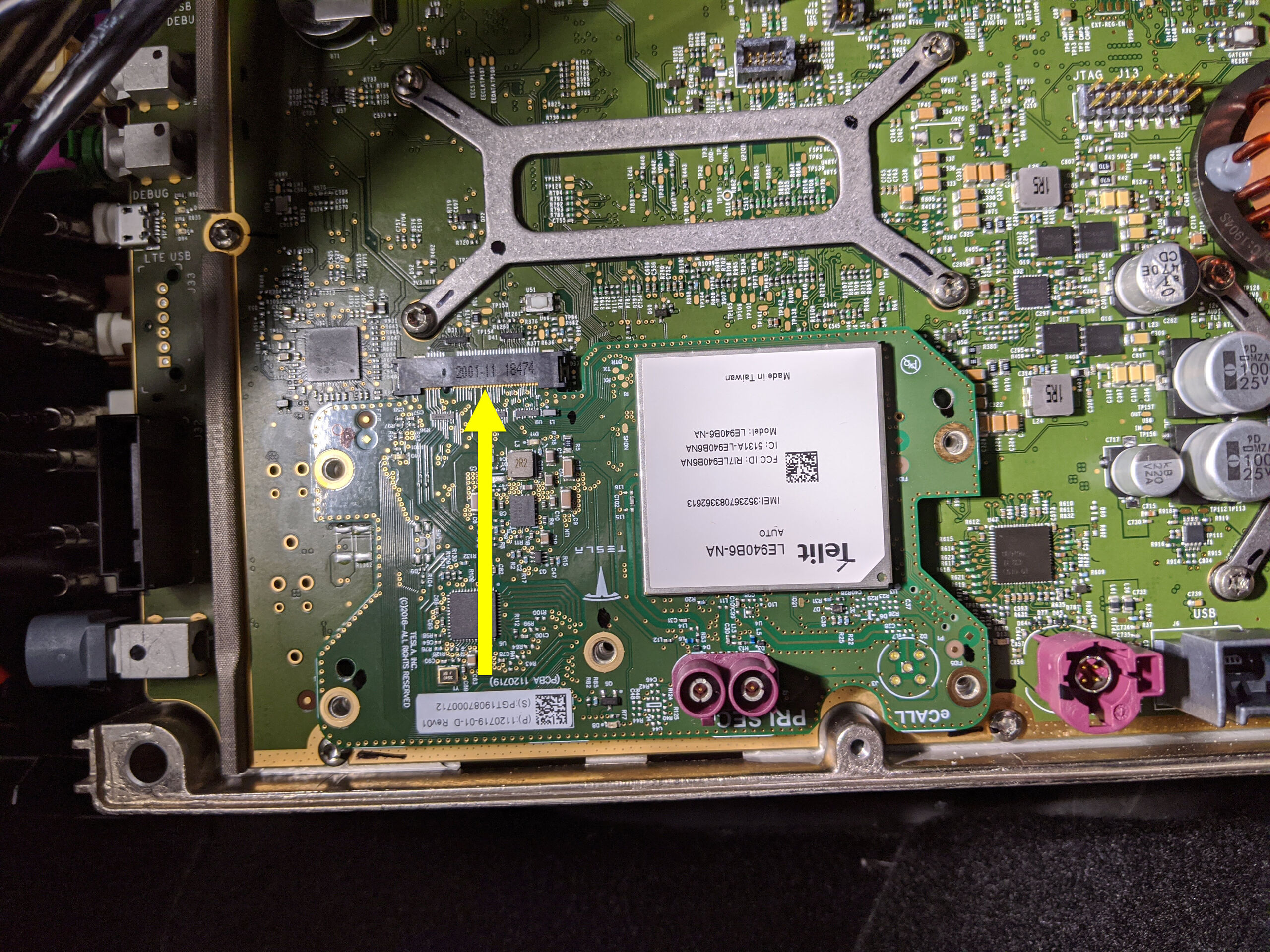

将连接板滑入 PCB 连接器
注1 个连接器
-

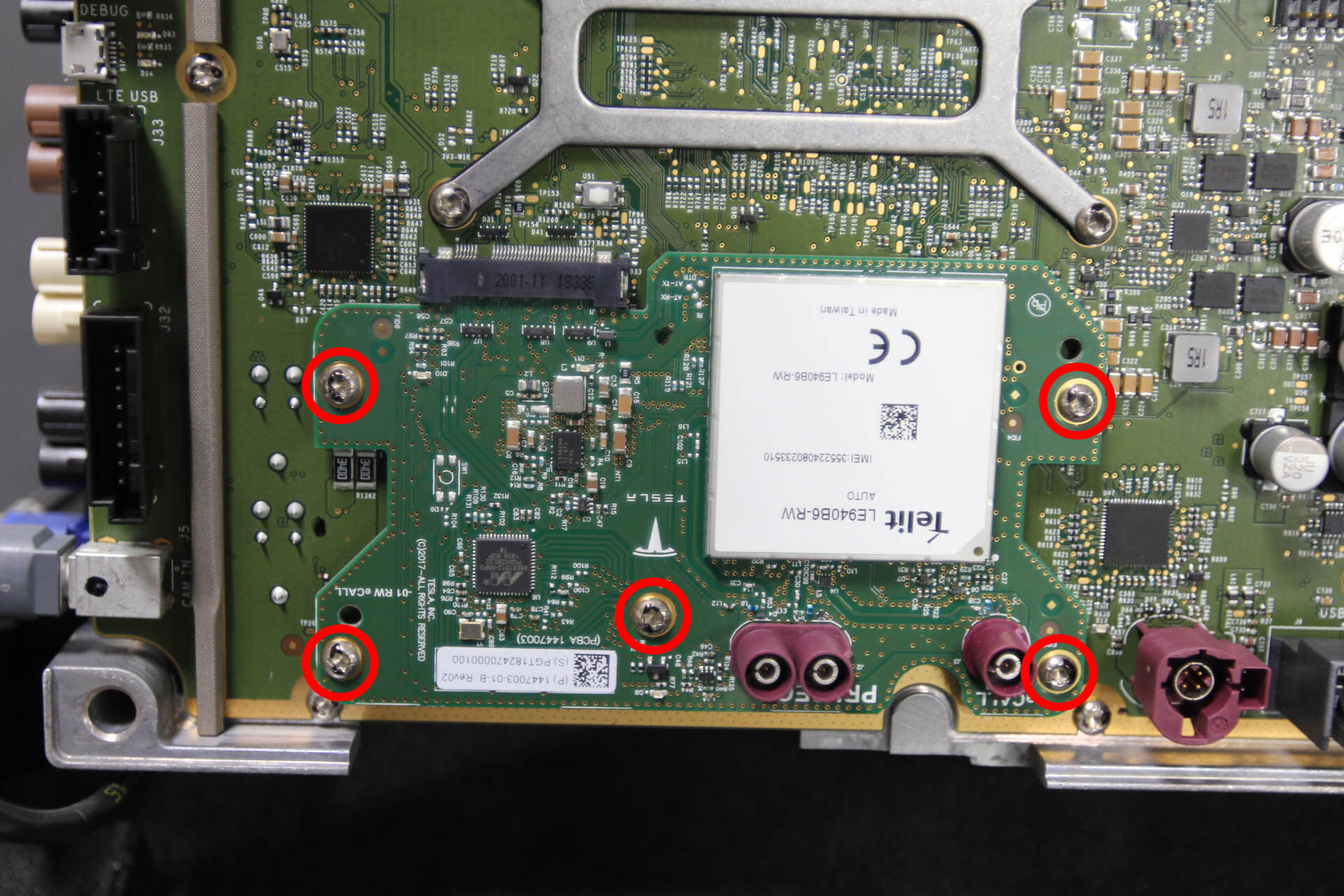

安装安装螺钉以固定连接板
注5 个螺钉,T10,0.7 Nm;安装新的紧固件
-

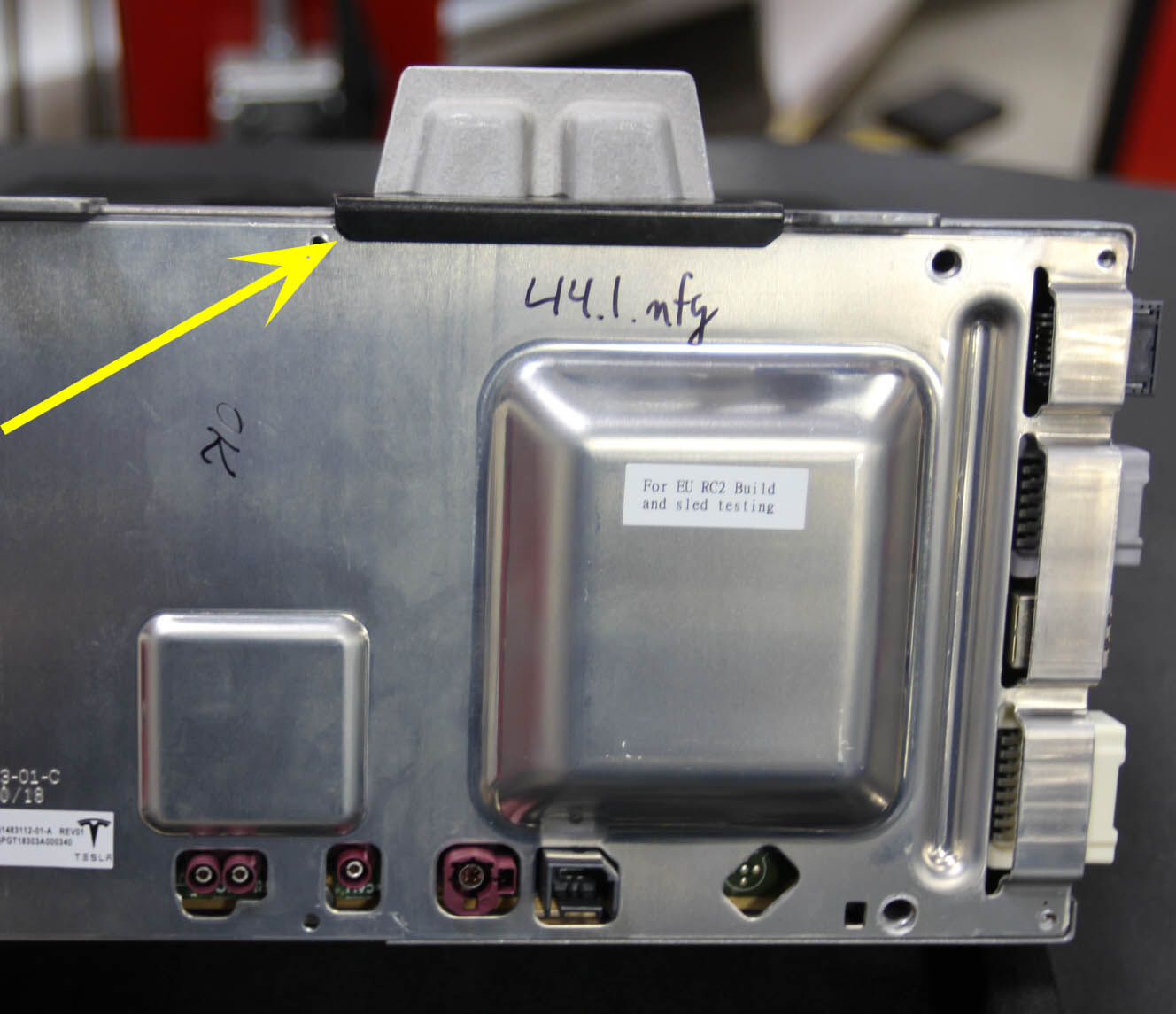

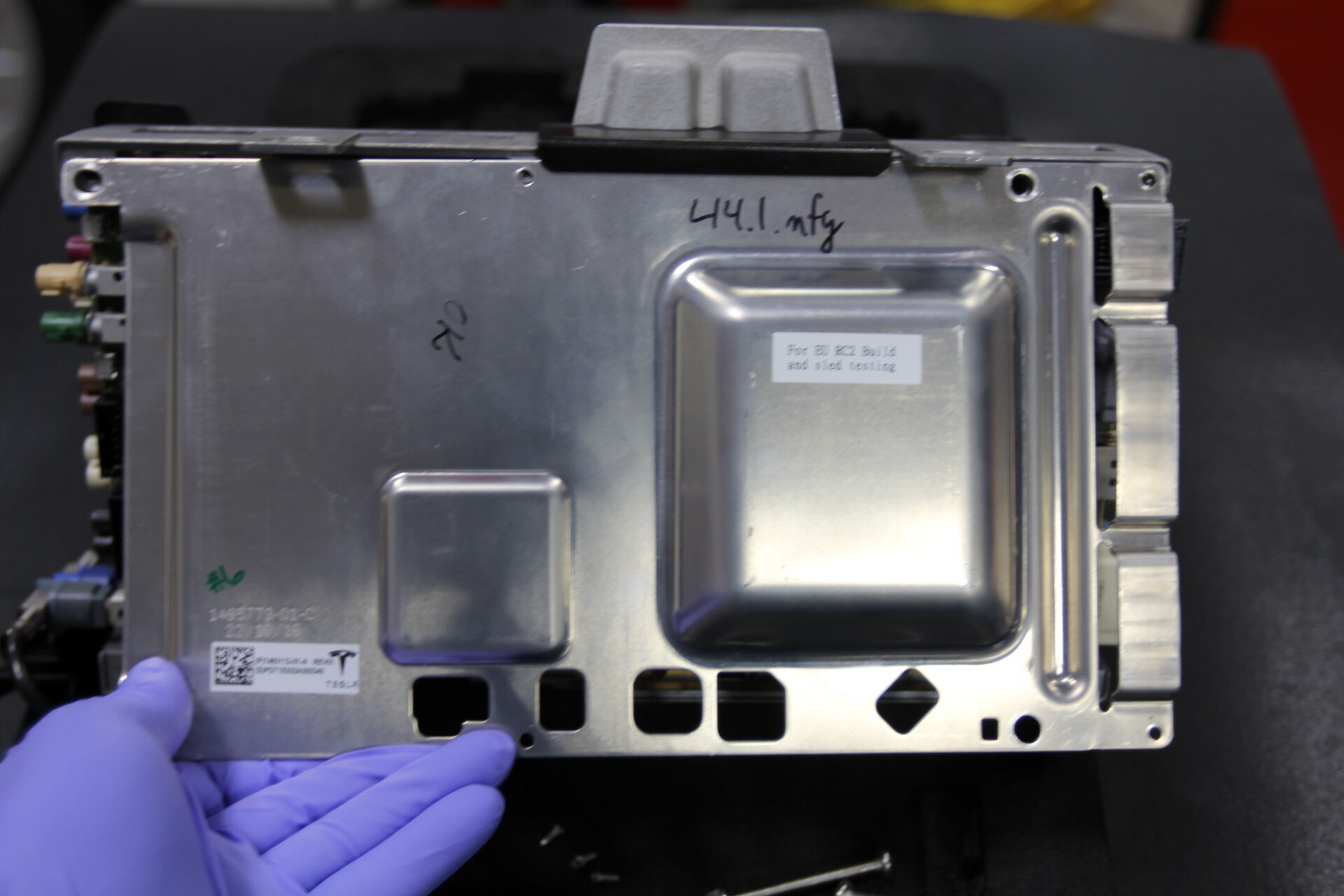

将顶盖滑到车载电脑总成上
注顶盖必须位于顶部垫圈密封件下方
-
安装顶盖安装螺钉
注4 个螺钉,T10,1.4 Nm;安装新螺钉
-
安装将车载电脑盖固定到车载电脑主体支架的紧固件
注3 个螺栓,T25,3 个螺母,8 毫米,3.5 Nm;安装新的耐落螺母
-
将线束固定到车载电脑顶部
注2 个卡子
-
将车载电脑护罩安装到车载电脑上
注4 个卡子
-

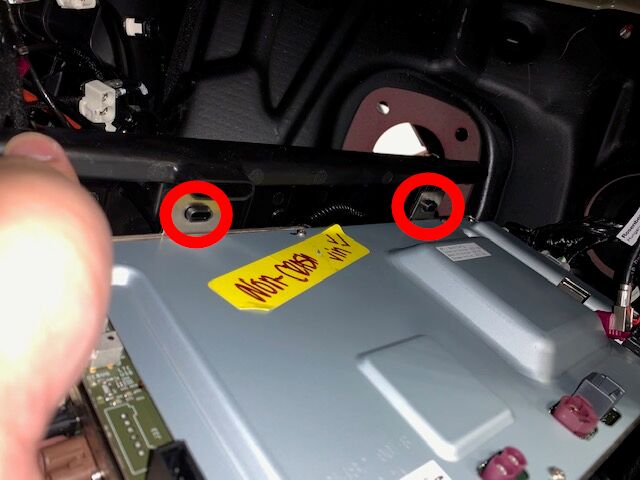

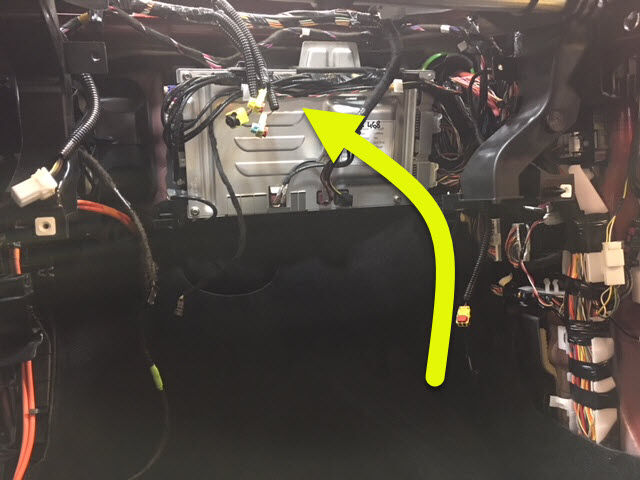

将车载电脑滑入隔板上的适当位置
注由于护罩与副驾位气囊连接器和线束之间的间隙非常小,安装过程中请务必小心
-
固定线束导件卡子
注1 个卡子
-
连接车载电脑前侧的连接器
注3 个连接器;如果配备,请将连接器放置到位,然后卡入锁片
-
将接地电缆固定到车载电脑
注1 个螺栓,T25,1 个螺母,8 毫米,3.5 Nm;安装新的耐落螺母
-
安装将车载电脑固定到隔板的螺母
注5 个耐落螺母,13 毫米,7.1 Nm;安装新耐落螺母
-
确认车载电脑冷却液颈部位置无冷却液塞
-
从软管上拆下塞子
注2 个塞子;拆下后接合弹簧夹
-
将软管固定到车载电脑冷却液入口/出口
注2 个弹簧夹;执行推拉推测试以确保软管完全就位
-

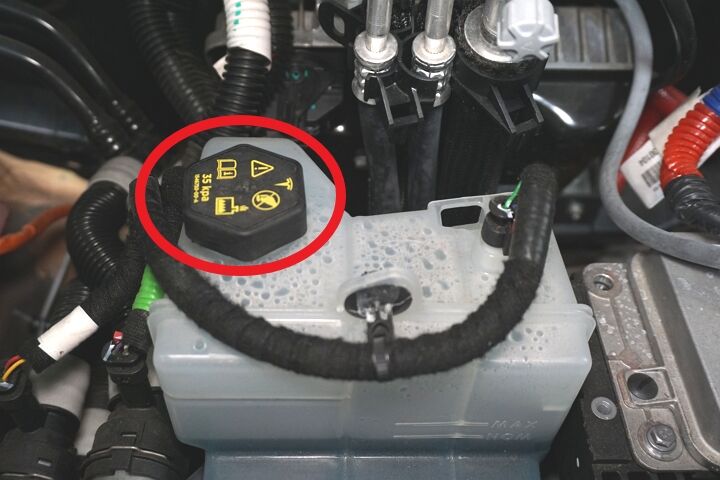

拆卸冷却液罐罐盖
-

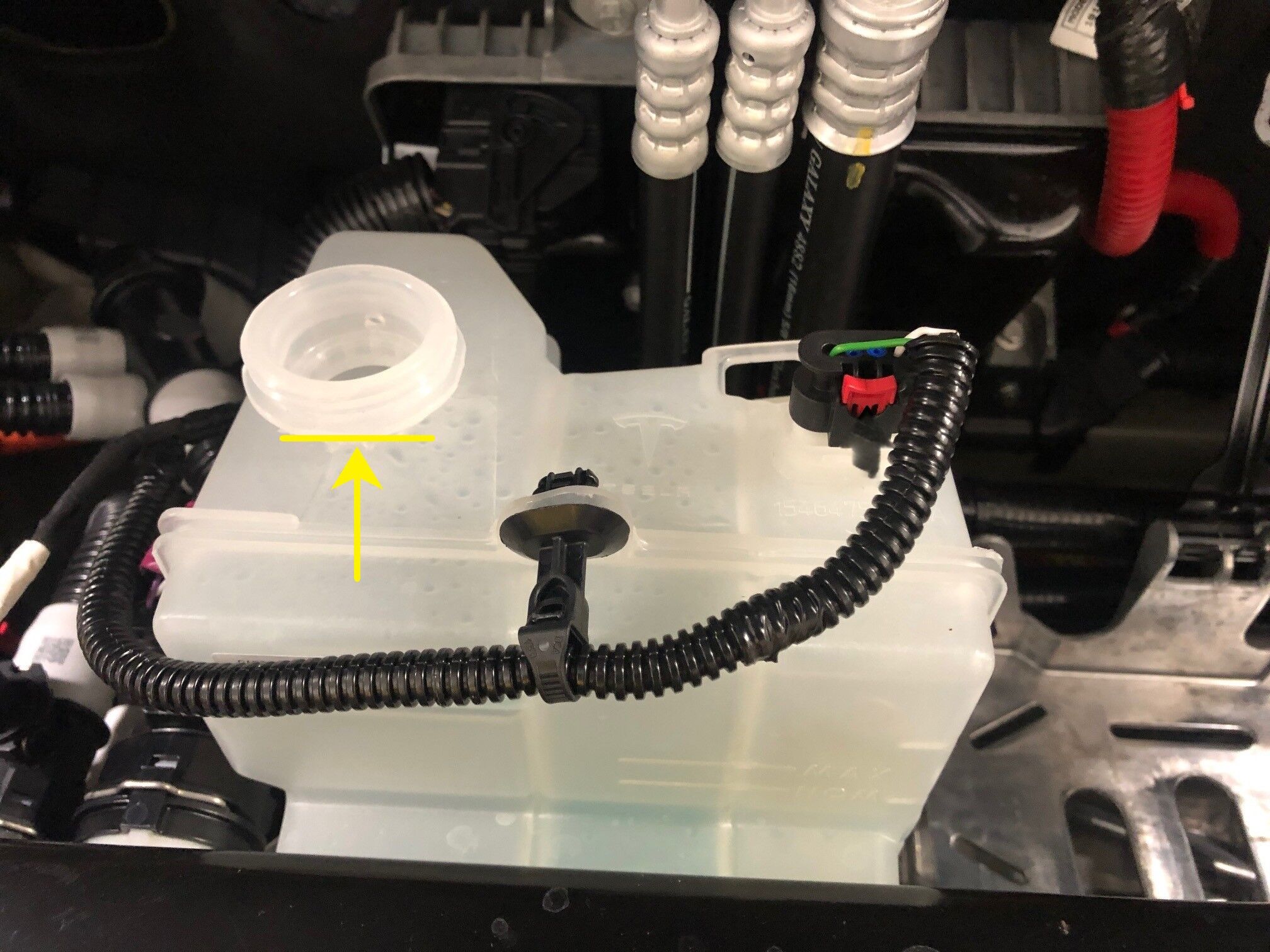

按指示将冷却液罐加注到颈部底部
-
取走车载电脑冷却液软管连接点下方的吸收性材料
-
安装 RH 仪表板气波槽
注2 个推拉式卡子
-
安装副驾位脚部空间通风槽
注1 个推拉式卡子
-
连接手套箱总成连接器

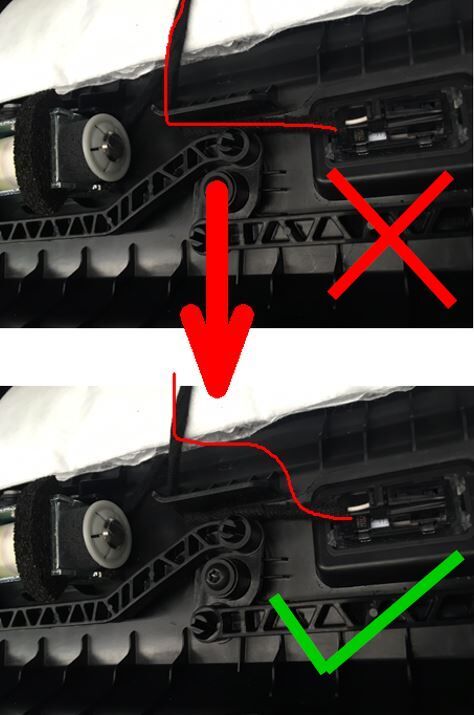

注3 个连接器;重新布置路面照明灯线束,防止阻碍棘爪的移动
-

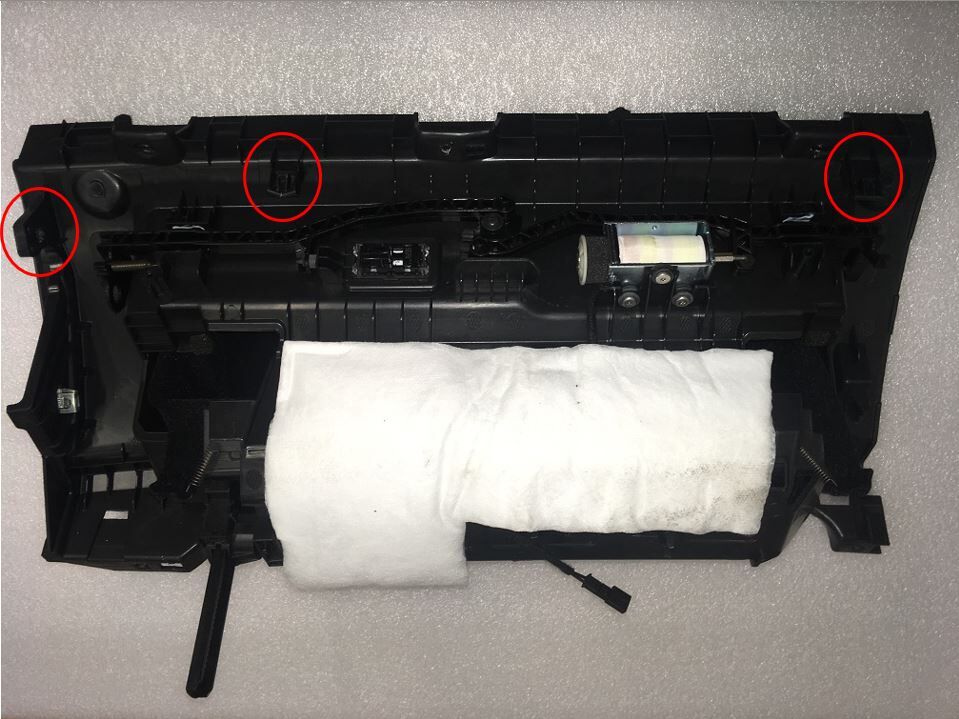

将手套箱安装到仪表板支架上
注3 个卡子
-
安装将手套箱总成固定到仪表板支架的螺钉
注6 个螺钉,T20,2.3 Nm
-
将手套箱 USB 线缆连接到车载电脑
注1 个连接器
-
将副驾位膝部气囊安装到车上
注1 个连接器;接合锁片;小心操作,避免损坏连接器/线束;连接连接器期间,需支撑膝部气囊
-
安装将副驾位膝部气囊固定到车辆的紧固件
注4 个耐落螺栓,E10,8 Nm,2 个螺钉,T20,2 Nm,1 个耐落螺栓;安装新耐落螺栓
-
连接 RH 脚部空间总成连接器
注2 个连接器
-
安装固定 RH 脚部空间总成的夹子
注4 个推拉式卡子
-
安装主饰板总成
注15 个卡子,1 个中间卡子
-
将左侧气波边框盖安装到主饰板总成上
注2 个卡子
-
安装仪表板左侧端盖
注3 个卡子
-
将右侧气波边框盖安装到主饰板总成上
注2 个卡子
-
安装仪表板右侧端盖
注3 个卡子
-
连接紧急响应回路和 12V 负极端子
注1 个螺母,10 毫米,6 Nm,1 个连接器;接合锁片,首先连接紧急响应回路,然后再连接 12V 负极端子,以免损坏车载电脑
- 使用 Toolbox 3.0 与车辆相连
-
选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start”,点击 “Run”,然后等待例行程序完成。
注确保车辆未处于行驶状态;尽管出现停止消息,但计划仍在运行;此时将听到冷却液泵的声音,测试持续约 10 分钟,怠速 = 约 1500 RPM,测试速度将在 3500-6500 RPM 之间变化,阀门将在串联和并联之间切换;将车辆转入行驶状态可停止此例行程序,如果速度徘徊在 7000 RPM 左右,则说明液泵存在气锁状况,请重新执行真空加注;继续添加冷却液并进行排空,直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间;完成后,选择窗口右上角的 “X” 关闭
-

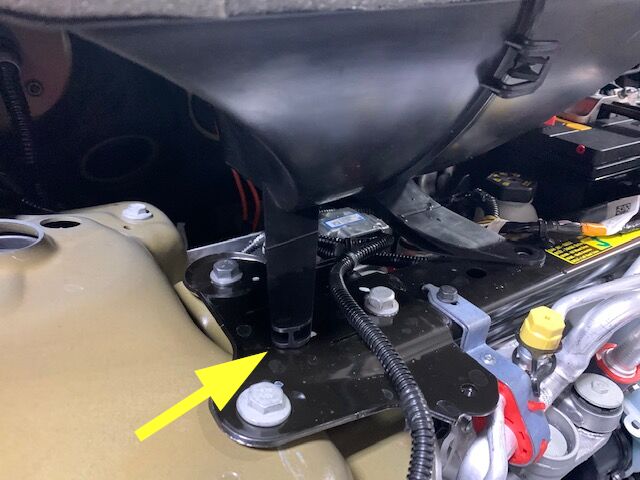

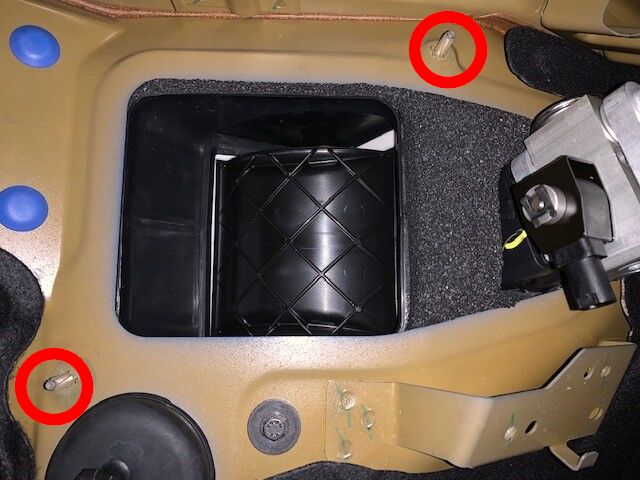

安装新鲜空气进气槽
注1 个螺栓,10 毫米螺栓,4 Nm,2 个卡子,1 个销;将卡子放置在隔板螺柱上;固定温控棒
-

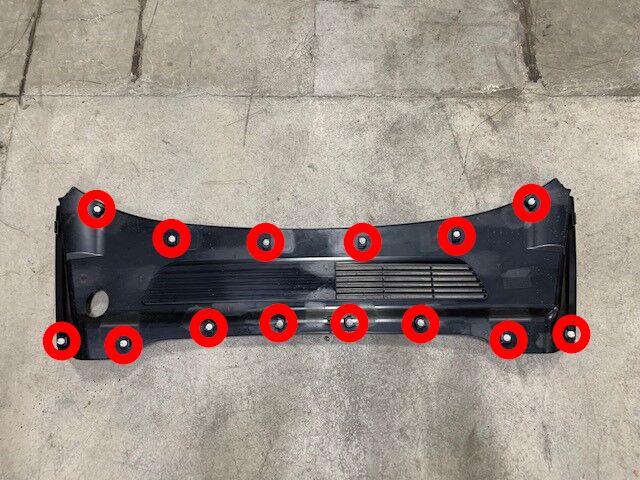

安装后挡板
注14 个卡子;固定前备箱后围,防止其在接合前部卡子时弯曲
- 关闭前备箱盖
- 将右前座椅移回原位
- 升起右前车窗
- 关闭 RH 前车门
- 升起 LH 前车窗
- 关闭左前车门
