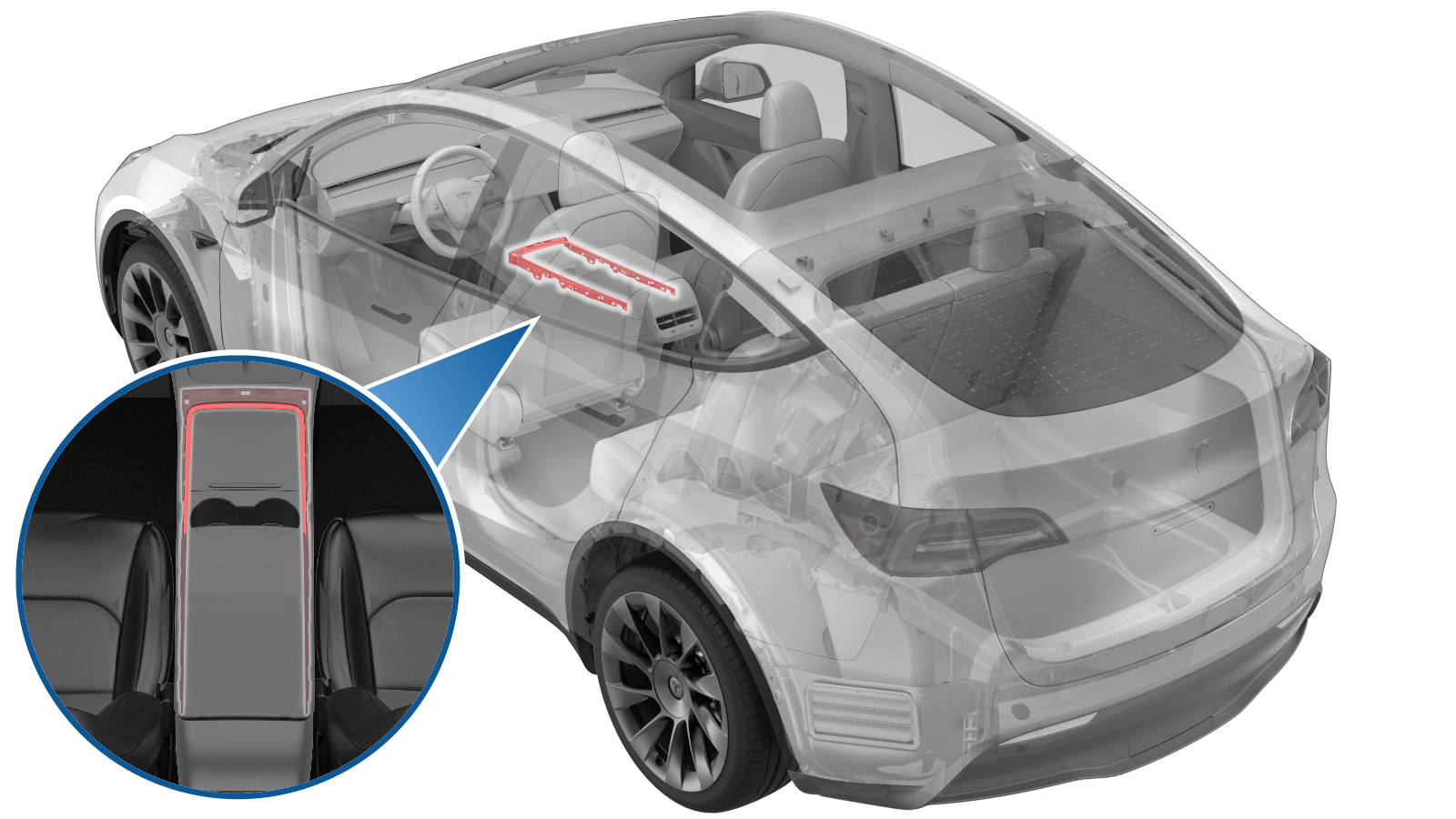

亮条 - 中控台 (2.0)(拆卸和更换)
校正代码 15190252 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开前车门,降下前车窗。
- 将前排座椅移至最低且最靠后的位置。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)。
- 完全打开中控台扶手。
-
松开将中控台饰板固定到中控台的夹子 (x17),断开连接器,然后从中控台上拆下饰板。
注首先松开周围的夹子,然后松开饰板的前上部。
-

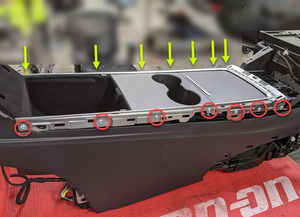

拆下将亮条固定到中控台的螺钉 (x14)。
提示: 推荐使用以下工具:
- T20 梅花套筒

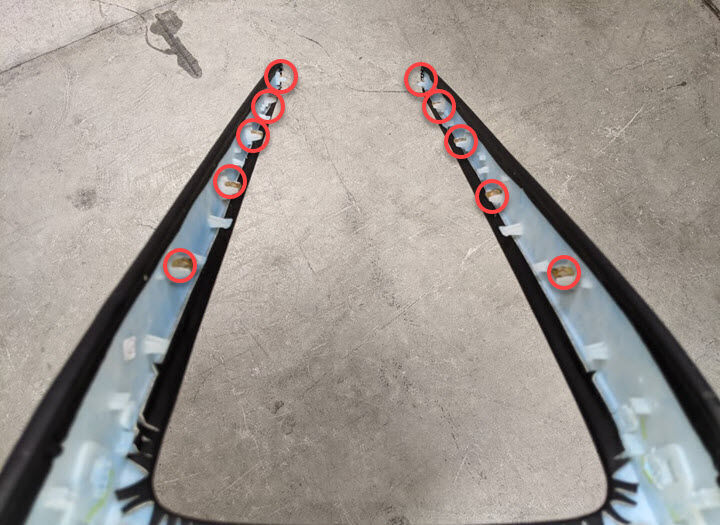

- 使用塑料饰板工具松开将亮条固定到中控台的定位锁片 (x12)。
安装
- 紧固将亮条固定到中控台的定位锁片 (x12)。
-
安装将亮条固定到中控台的螺钉 (x14)。提示: 推荐使用以下工具:
- T20 梅花套筒
- 六角扭矩扳手(仅限安装)
-
将中控台饰板总成放到中控台上,连接连接器,然后固定将饰板固定到中控台的夹子 (x17)。
- 合上中控台扶手。
- 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 将前排座椅移回原位。
- 升起前车窗并关闭前车门。
