磁盘外壳漏气测试

校正代码 16102000 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1026636-00-A Pack Enclosure Leak Tester, HV Battery
  • 1140501-00-A 高压电池完整外壳泄漏测试包套件
  • 1144879-00-A 高压电池外壳泄漏测试适配器套件
  • 1080978-00-B 测力计

程序

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 打开左前车门,完全降下左前车窗。
  3. 使用 Toolbox 3.0 与车辆相连。
  4. 选择“Actions/Autodiag”选项卡,然后搜索“Plus”。
  5. 点击PROC_ICE_X_ENTER-SERVICE-MODESearch for routine in ToolboxEnter Service Mode,点击Run,然后等待例行程序完成。
  6. 在车辆触摸屏上,点击通知图标以查看与内部隔离相关的警报。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果出现“BMS_a123”或“BMS_w123”,请勿执行此程序并与服务工程部门联系。高压电池受到损坏。
  7. 点击PROC_ICE_X_EXIT-SERVICE-MODESearch for routine in ToolboxExit Service Mode,点击Run,然后等待例行程序完成。
  8. 断开笔记本电脑与车辆的连接。
  9. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  10. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  11. 拆卸并弃置右侧高压电池通风罩总成通风口。
  12. 将泄漏测试适配器插头安装到右罩总成上。
  13. 拆卸并弃置左侧高压电池通风罩总成通风口。
  14. 将泄漏测试适配器安装到左罩总成上。

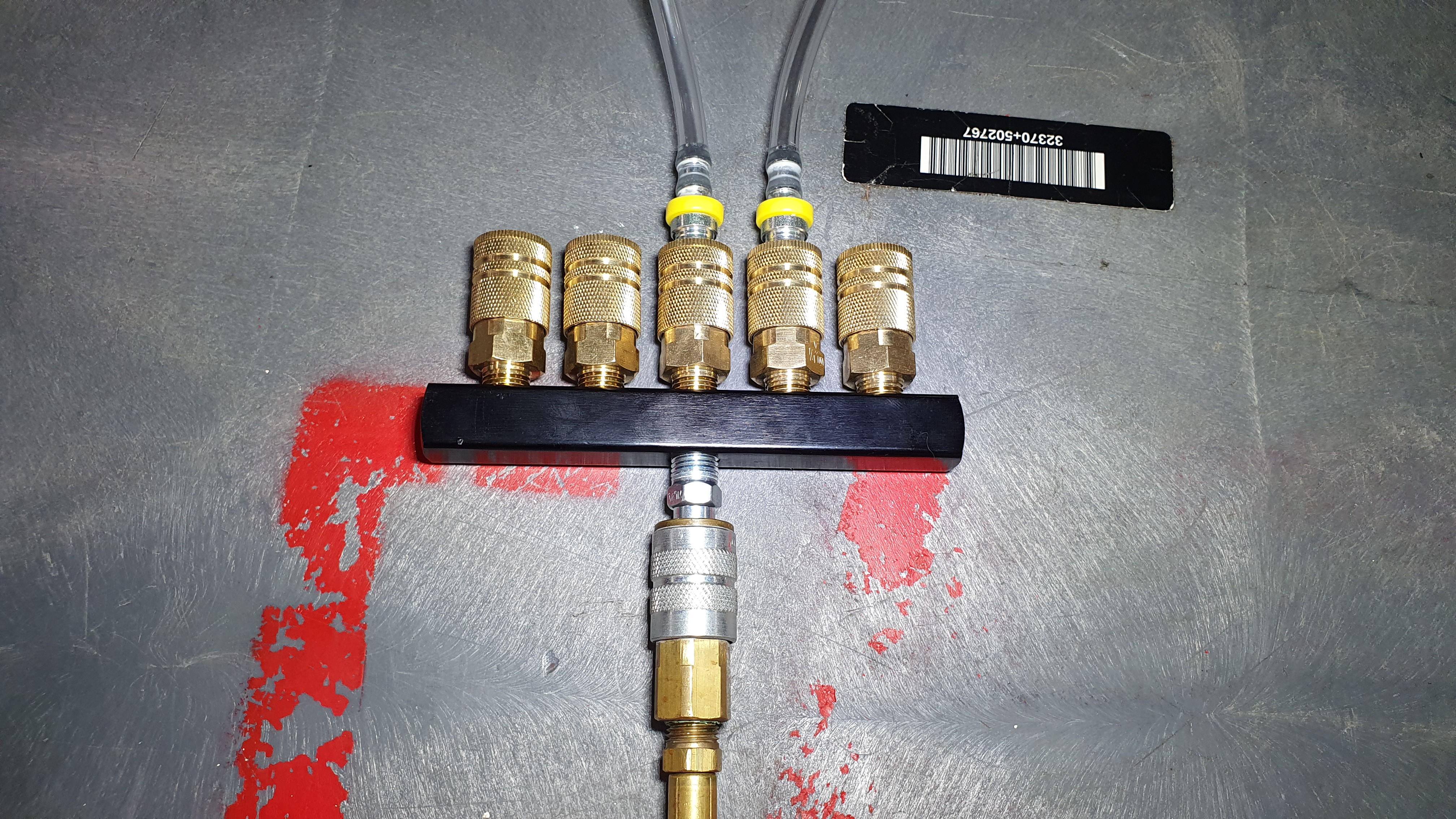

  15. 将电池组外壳泄漏测试仪连接到 LH 高压电池柱总成中的泄漏测试适配器。
  16. 关闭电池组外壳泄漏测试仪上的两处阀门,然后连接一根压缩空气供应管。
  17. 完全关闭调节器,然后打开入口阀。
  18. 将调节器设置到 0.15 psi。
  19. 打开出口阀,等待至少 45 秒以便压力稳定到 0.15 psi。
  20. 关闭进口阀,记录显示的起始压力,然后启动 60 秒计时器。
  21. 60 秒后,记录显示的终止压力。
  22. 用起始压力减去终止压力,根据情况执行相应操作:
    • 差值大于 0.0054 psi,检查软管、适配器和插头配件,关闭出口阀并打开入口阀,检查调节器压力,然后从第 19 步开始重新测试。如果差值仍大于 0.0054 psi,则升级 Toolbox 会话。
    • 差值小于或等于 0.0054 psi,则继续此程序。
  23. 从电池组外壳泄漏测试仪上断开供气装置。
  24. 打开入口阀,然后从 LH 高压电池柱总成中的泄漏测试适配器中断开电池组外壳泄漏测试仪。
  25. 从 LH 高压电池柱总成中拆下泄漏测试适配器,然后将新通气口安装到 LH 柱总成中。
    Informational PurposesAn informational icon, calling your attention
    用测力计施加 200N 的力,将通气阀固定到通风罩总成上。
    Informational PurposesAn informational icon, calling your attention
    在使用测力计时,务必朝与通风罩垂直的方向按压。
  26. 检查通气塞是否完全插入 LH 高压电池通风罩总成。
  27. 从 RH 高压电池罩总成中拆下泄漏测试适配器插头,然后将新通气口安装到 RH 罩总成中。
    Informational PurposesAn informational icon, calling your attention
    用测力计施加 200N 的力,将通气阀固定到通风罩总成上。
    Informational PurposesAn informational icon, calling your attention
    在使用测力计时,务必朝与通风罩垂直的方向按压。
    图 1. 左侧如图所示,右侧类似
  28. 检查通气塞是否完全插入 RH 高压电池通风罩总成。
  29. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  30. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
