接地带 - 后驱动电机（拆卸和更换）
校正代码 40012202 1.68 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2024 年 1 月 12 日：将接地带固定到后驱动电机的螺栓的扭矩值从 6 Nm 更新至 10 Nm。
- 2023 年 6 月 15 日：添加了整个程序的视频，仅作为补充材料予以概括说明。
拆卸
-
断开后副车架总成并将其从车辆上降下约 7 厘米 。请参阅副车架总成 - 后（拆卸和安装）。
警告请勿完全降下或拆下副车架。否则会损坏周围仍处于连接状态的部件。
-

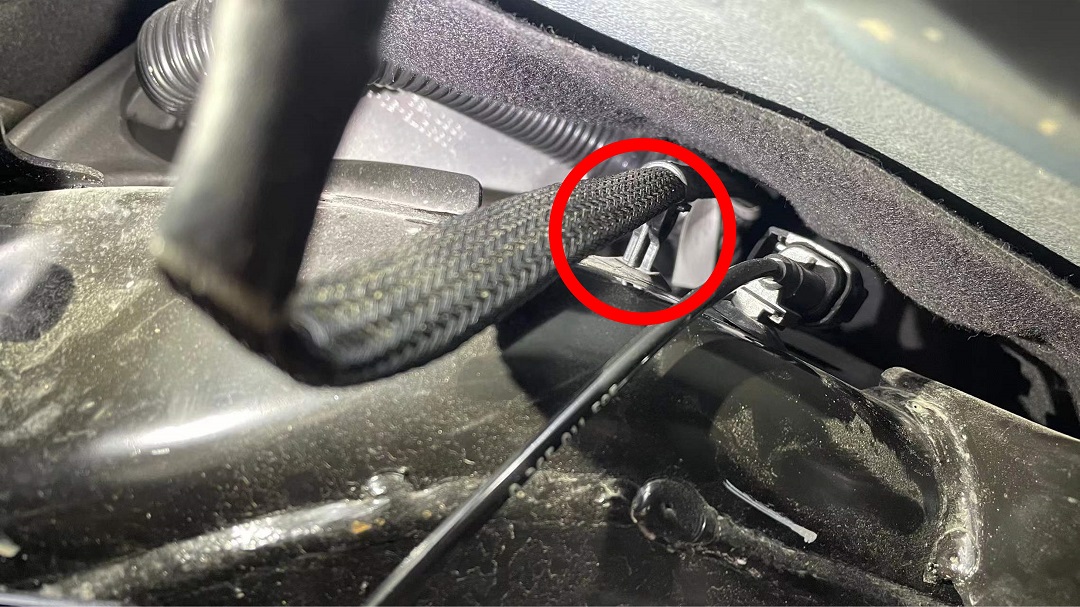

松开将后驱动电机接地带固定到副车架的卡子。
-

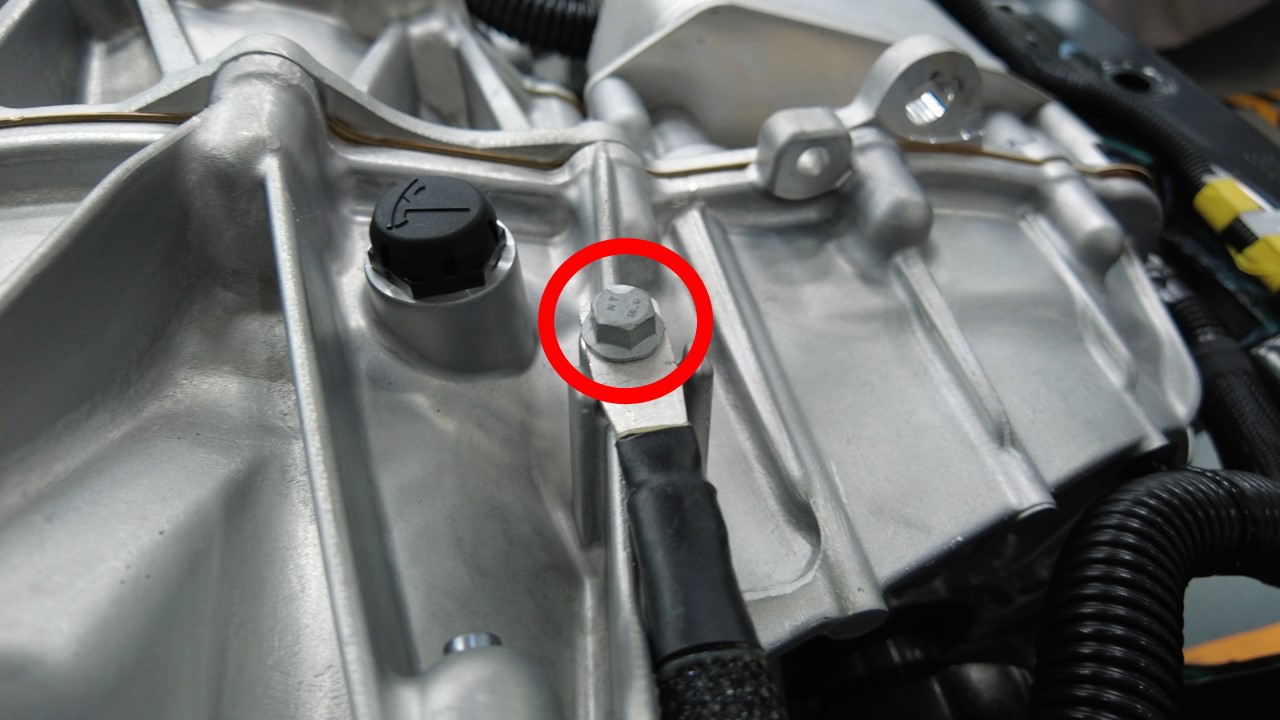

拆下将后驱动电机接地带固定到后驱动电机总成的螺栓。
TIp推荐使用以下工具
- 10 mm 套筒扳手
- 4 英寸加长件
安装
-
安装将后驱动电机接地带固定到后驱动电机总成的螺栓。
10 Nm (7.4 lbs-ft)TIp推荐使用以下工具- 10 mm 套筒扳手
- 4 英寸加长件
-
安装将后驱动电机接地带固定到副车架的卡子。
- 安装后副车架总成。请参阅副车架总成 - 后（拆卸和安装）。
