支架 - 制动钳 - 后 - LH(拆卸和更换)

校正代码 33010532 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 28 日:更新了参考和注意事项。

扭矩规格

表 1. 扭矩规格: 支架 - 制动钳 - 后 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后制动钳固定到左后制动钳支架的螺栓(2 个)
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
重复使用
将左后制动钳支架固定到左后转向节的螺栓(2 个)
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
更换

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 将车辆置于电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH(释放)
  3. 拆卸左后轮毂。请参阅轮毂总成(拆卸和安装)

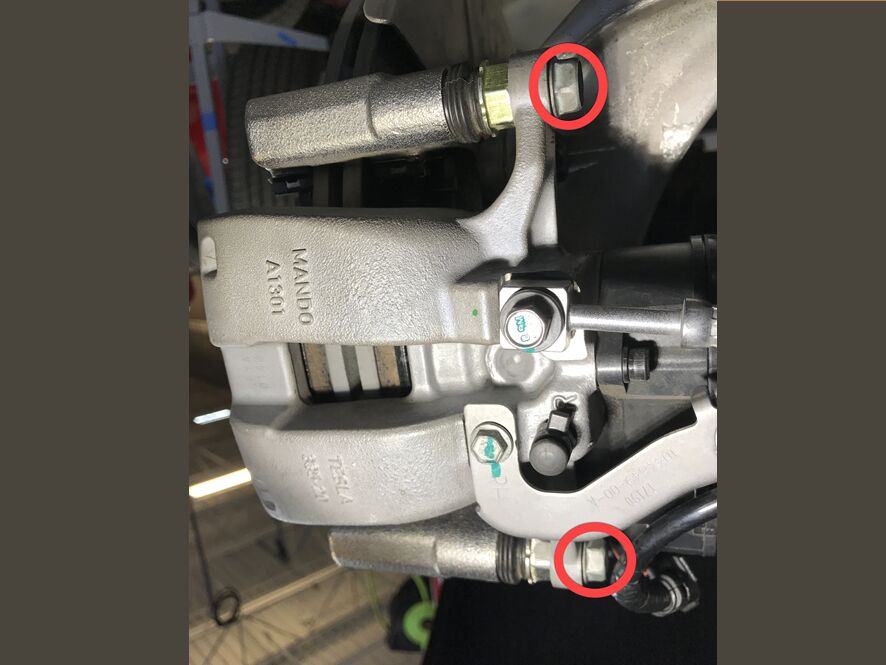

  4. 拆卸将左后制动钳固定到左后制动钳支架的螺栓(2 个)。
    26.5 Nm (19.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 14 毫米套筒
  5. 将左后制动钳从总成上拆下,然后使用 S 型挂钩在安全位置对其进行支撑。

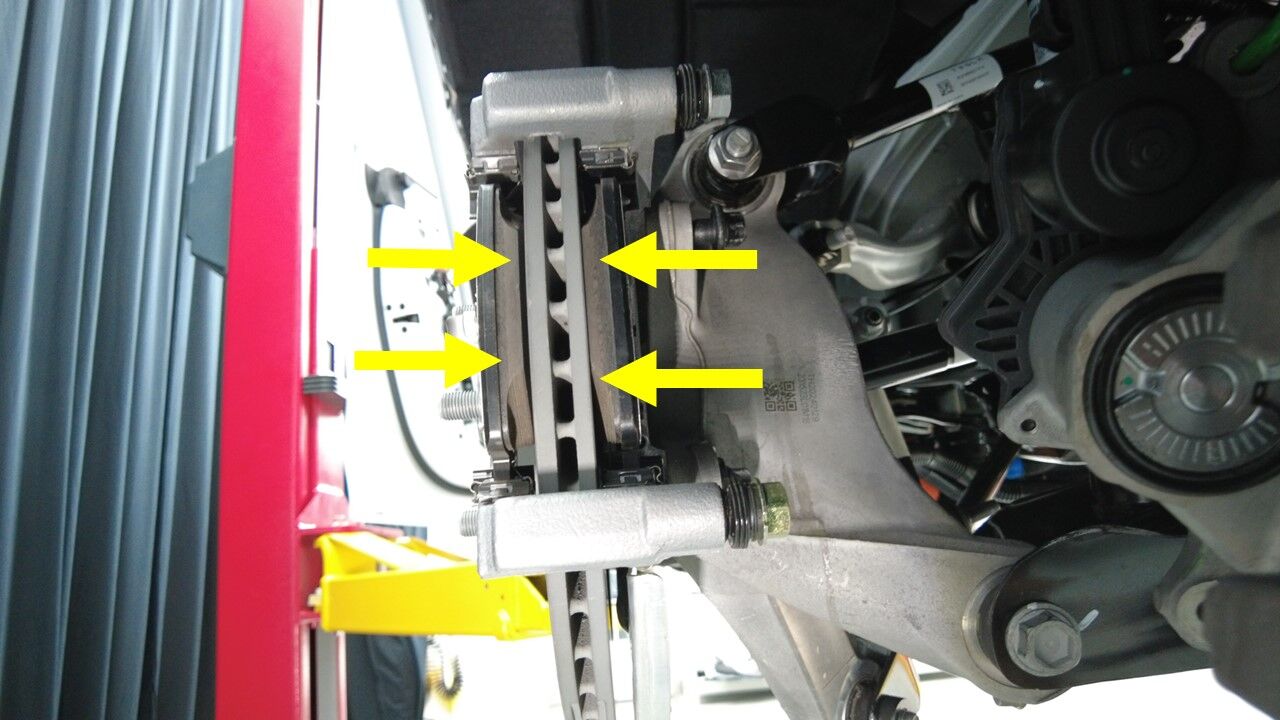

  6. 将左后制动片(2 个)从左后制动钳支架上拆下。

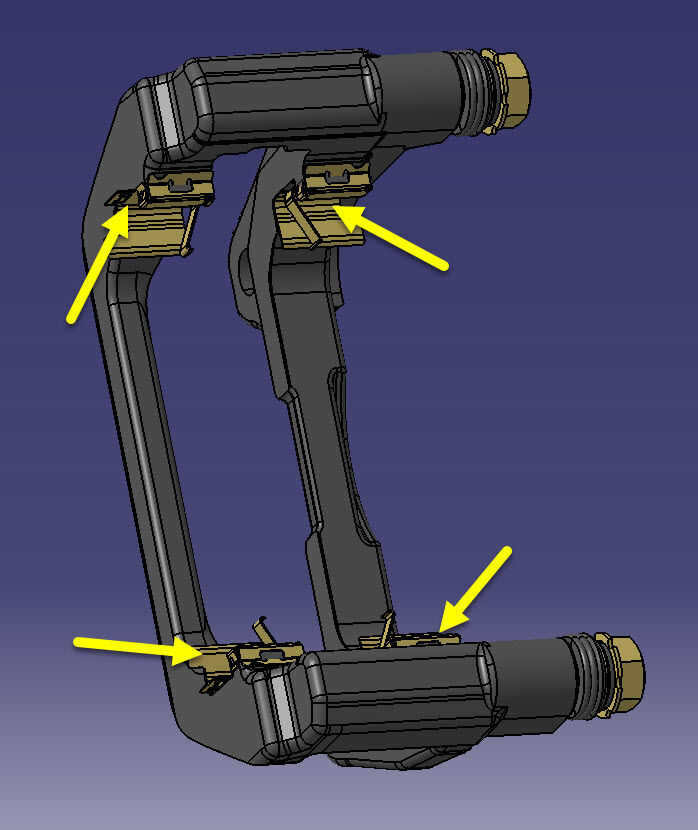

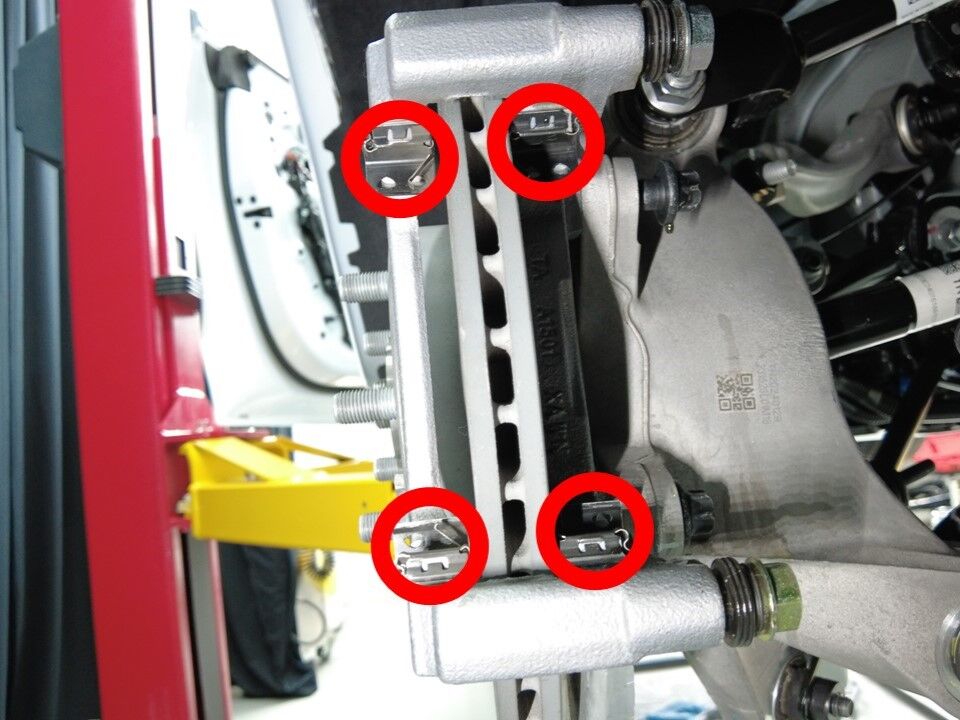

  7. 拆卸左后制动钳支架相接面卡子(4 个)。

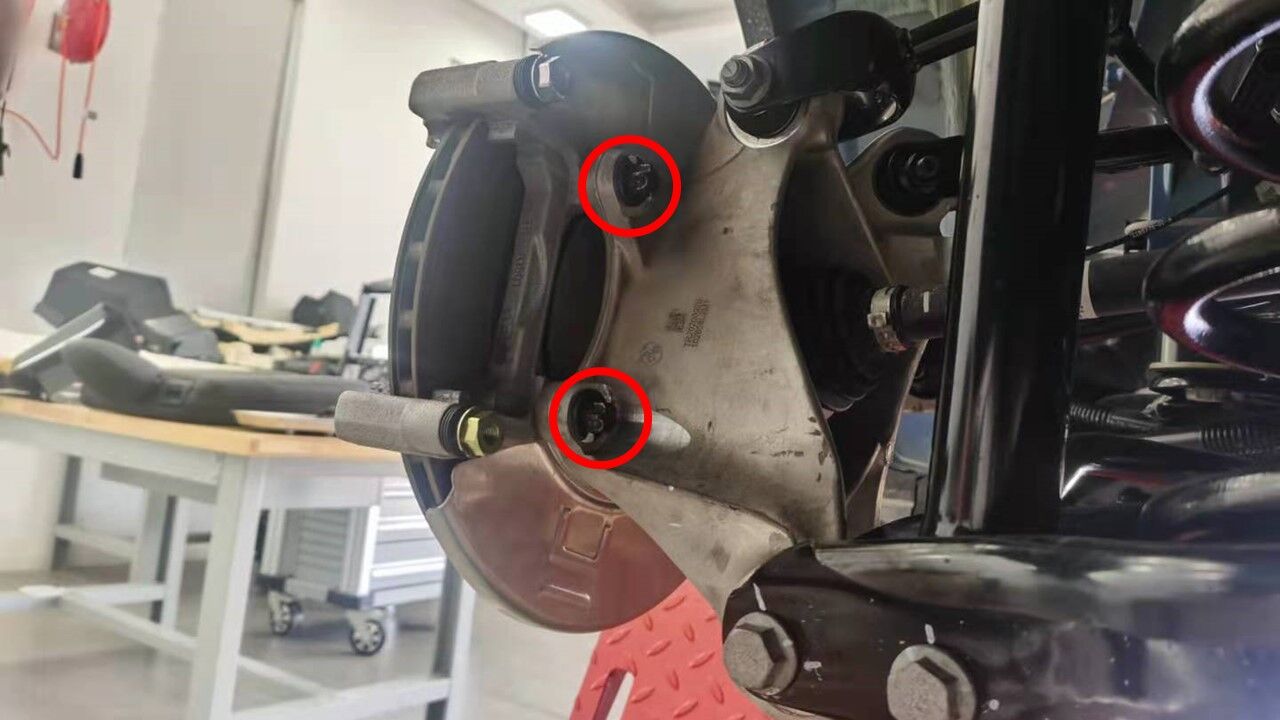

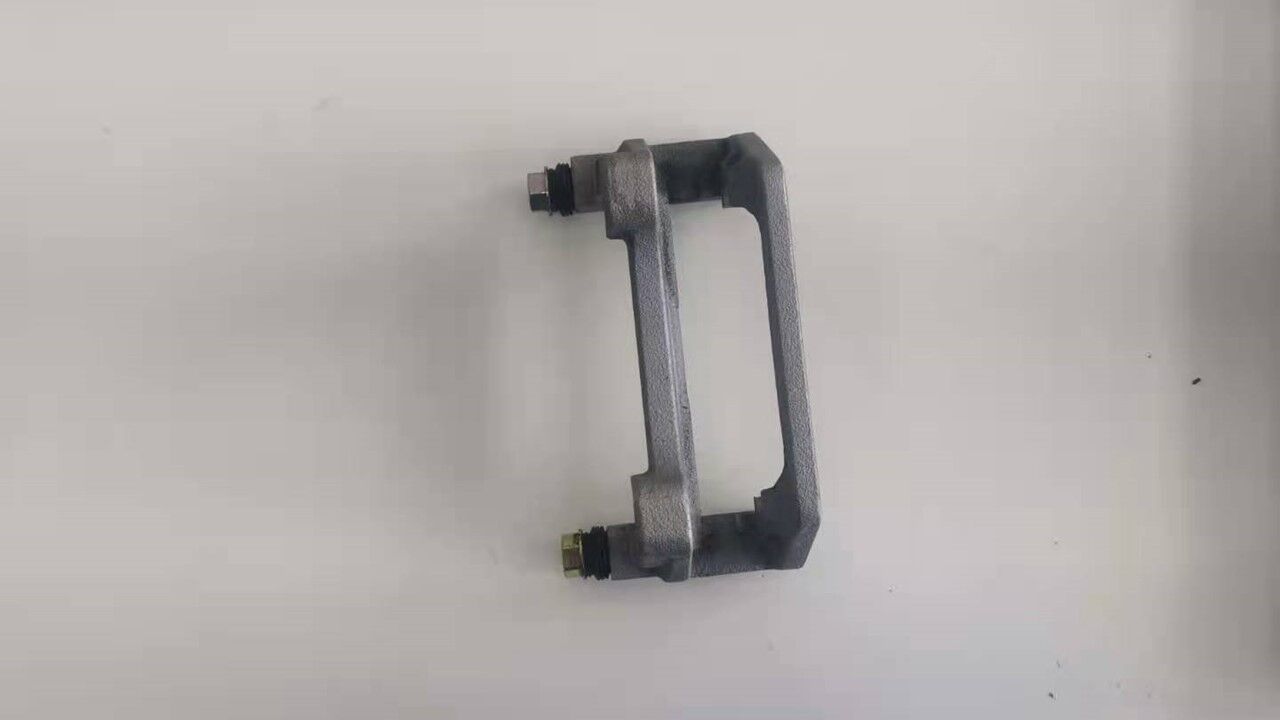

  8. 拆卸并弃置将左后制动钳支架固定到左后转向节的螺栓(2 个),然后将支架从转向节上拆下。
    83 Nm (61.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18

安装

  1. 将左后制动钳支架放置在左后转向节上,然后安装新的螺栓(2 个),将支架固定到转向节。
    83 Nm (61.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保护挠性制动软管不受损坏,请确保制动软管可以向前弯曲,并且在车辆降下时不会与轮拱内衬接触。
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18
  2. 安装左后制动钳支架相接面夹子(4 个)。

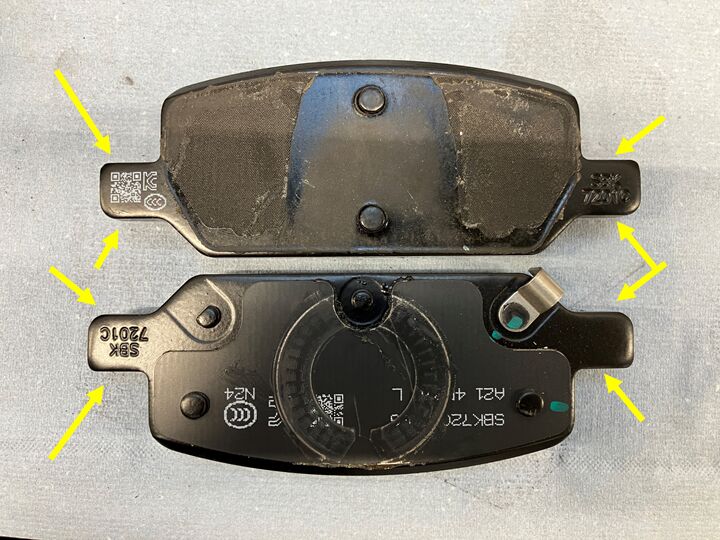

  3. 在左制动片接触点的顶部和底部均匀涂抹一层 Silaramic 润滑剂。
  4. 将左后制动片(2 个)安装到左后制动钳支架上。
  5. 安装将左后制动钳固定到左后制动钳支架的螺栓(2 个)。
    26.5 Nm (19.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 14 毫米套筒
  6. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  7. 长按“驻车”按钮以退出 EPB 维护模式。
  8. 将车辆驶离举升机。请参阅举升车辆 - 双柱举升机
  9. 进行道路测试,确保制动踏板触感和性能正常。
    Informational PurposesAn informational icon, calling your attention
    根据最新 FRT (00040100)。
