封闭板 - 车门 - 后 - LH（拆卸和安装）

校正代码 11701401 0.55 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 封闭板 - 车门 - 后 - LH（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
将车窗升降器总成固定到车门的螺栓
4 Nm (2.9 lbs-ft)
  • 8 毫米套筒
  • 2 英寸加长件
重复使用
将后车窗升降器固定到封闭板的螺钉
3.5 Nm (2.6 lbs-ft)
  • T25 梅花套筒
  • 2 英寸加长件
重复使用

拆卸

  1. 拆下 LH 后门玻璃。请参阅玻璃 - 车门 - LH - 后（拆卸和更换）。
  2. 拆下 LH 后门外侧密封条。请参阅密封件 - 外侧密封条 - 后车门 - LH（拆卸和更换）。

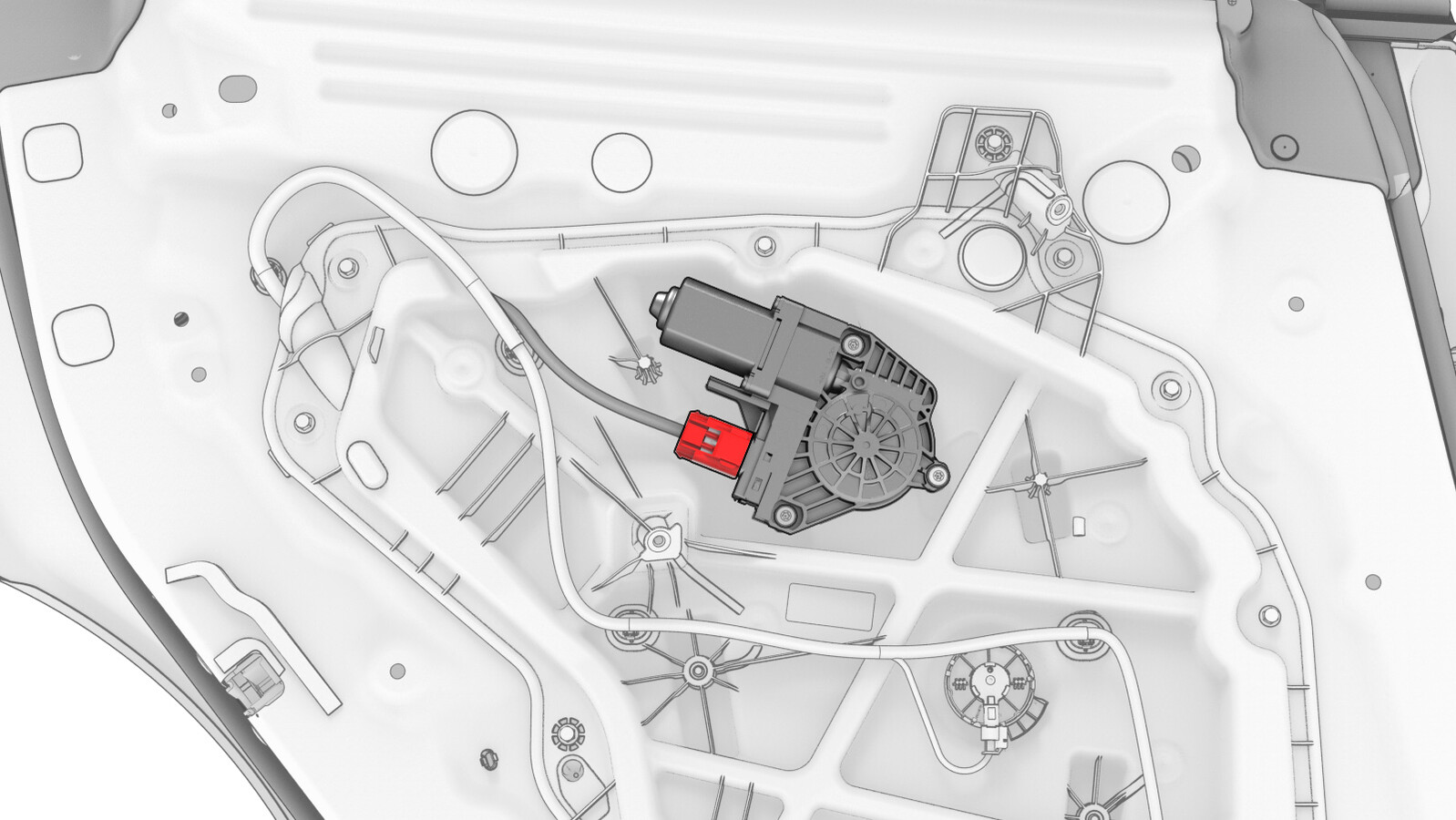

  3. 松开连接器锁，然后断开 LH 后车窗升降器电机连接器。

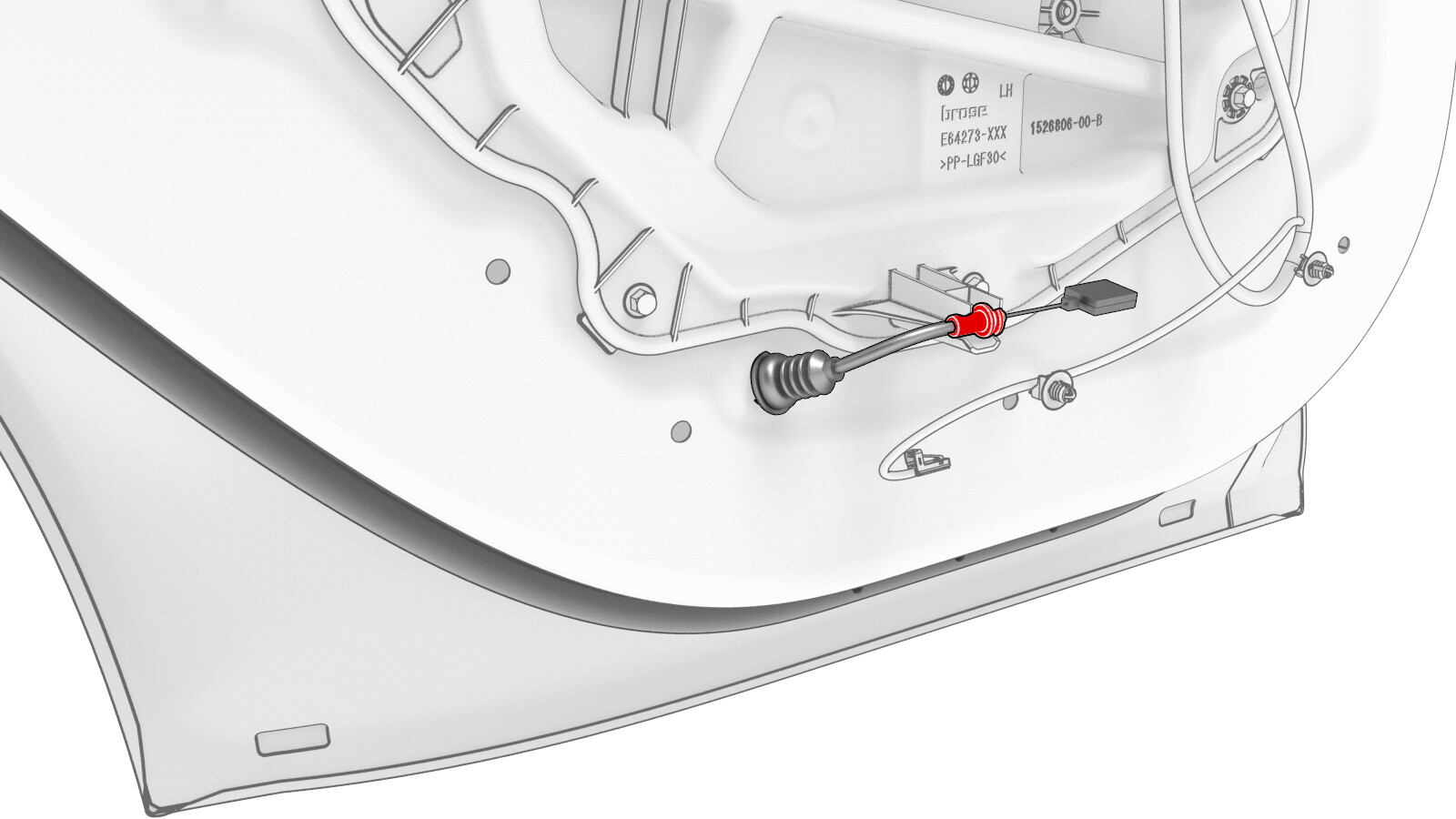

  4. 从车窗升降器面板上拆下闩锁手动分离拉索。

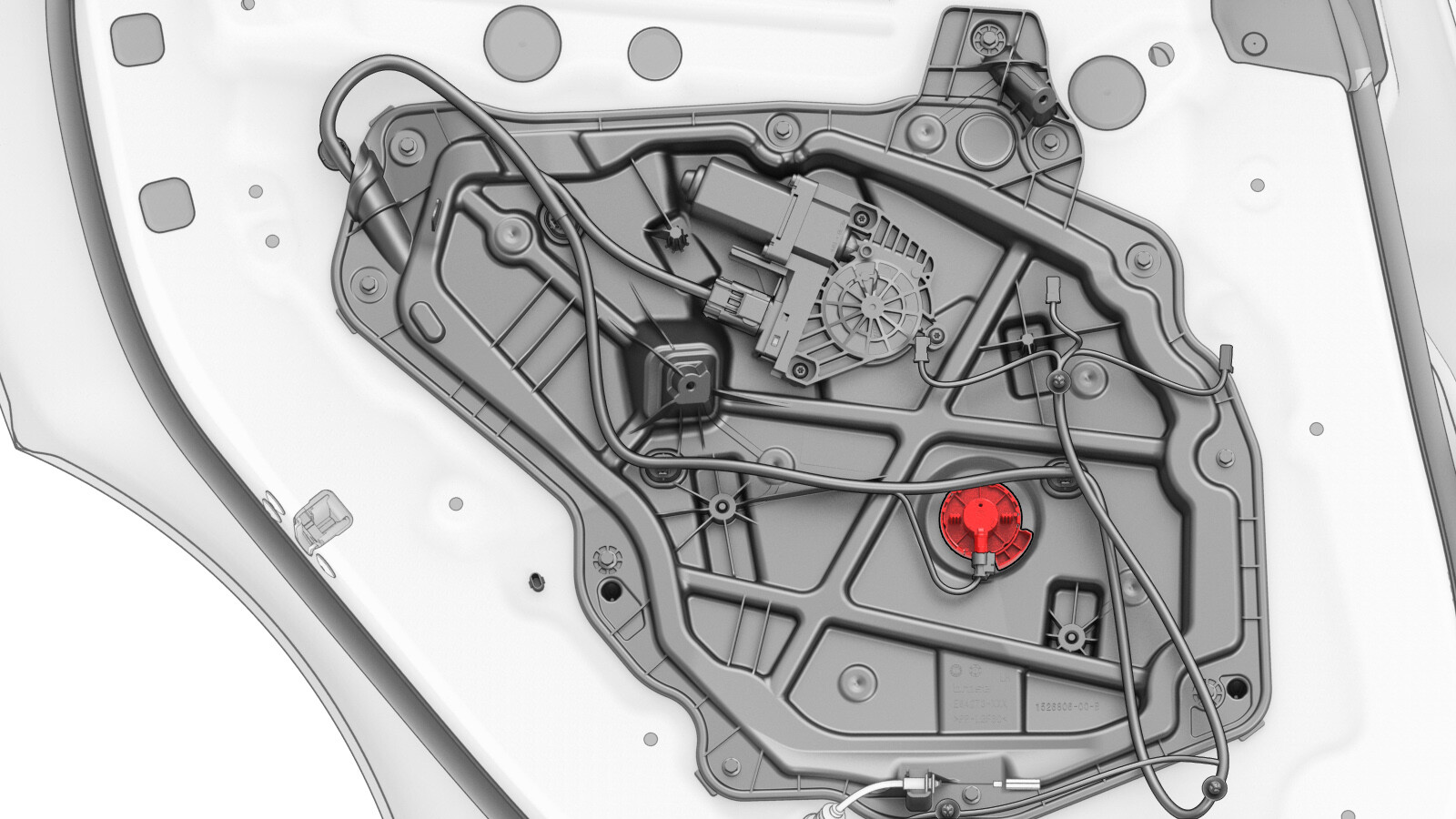

  5. 松开连接器锁，断开左后车门压力传感器连接器上的电气线束，然后将压力传感器从左后车窗电机/升降器总成上拆下。

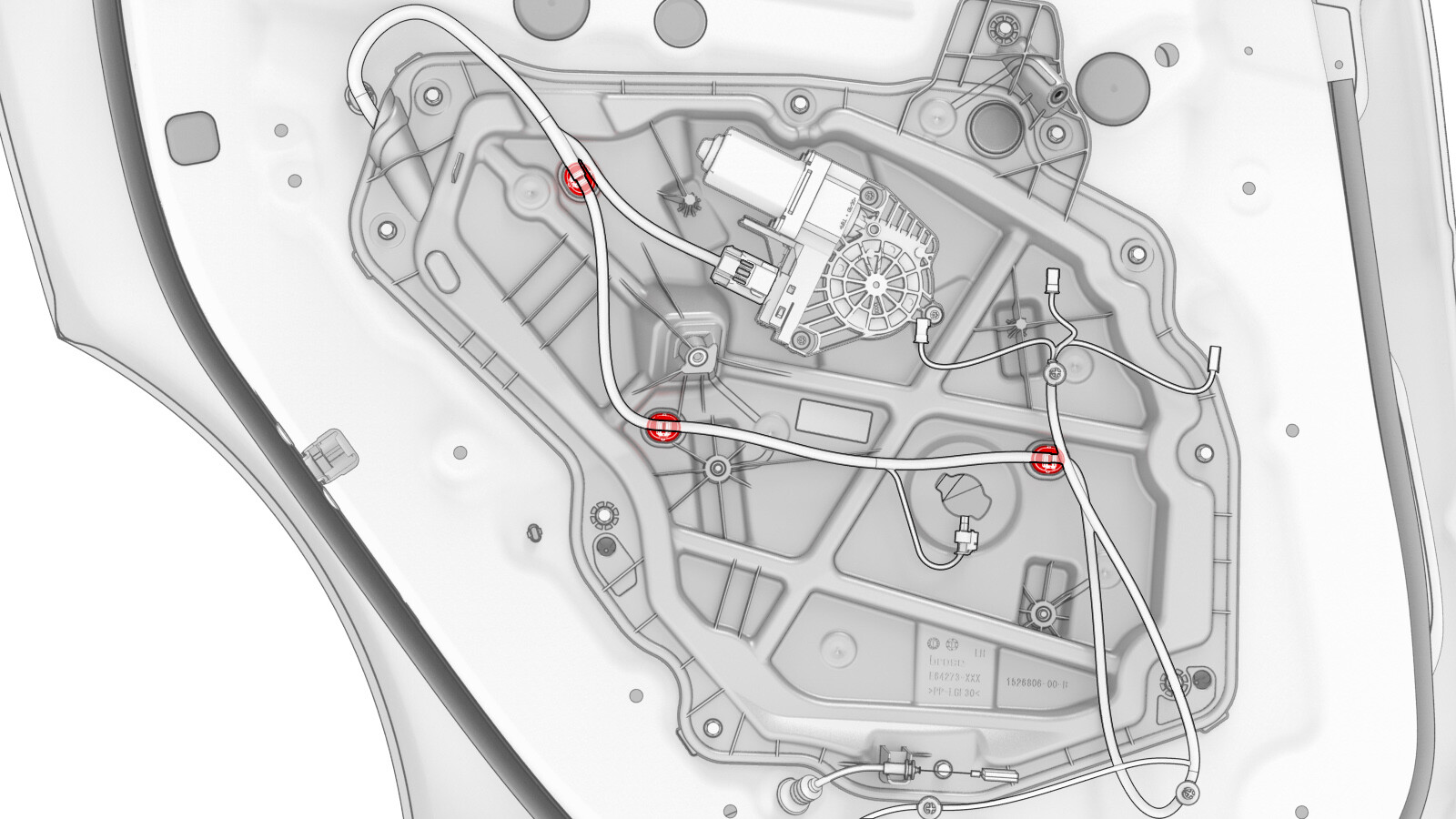

  6. 松开将车门线束固定到封闭板的夹子。
  7. 拆下将车窗升降器总成固定到车门的螺栓。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 8 毫米套筒
    • 2 英寸加长件

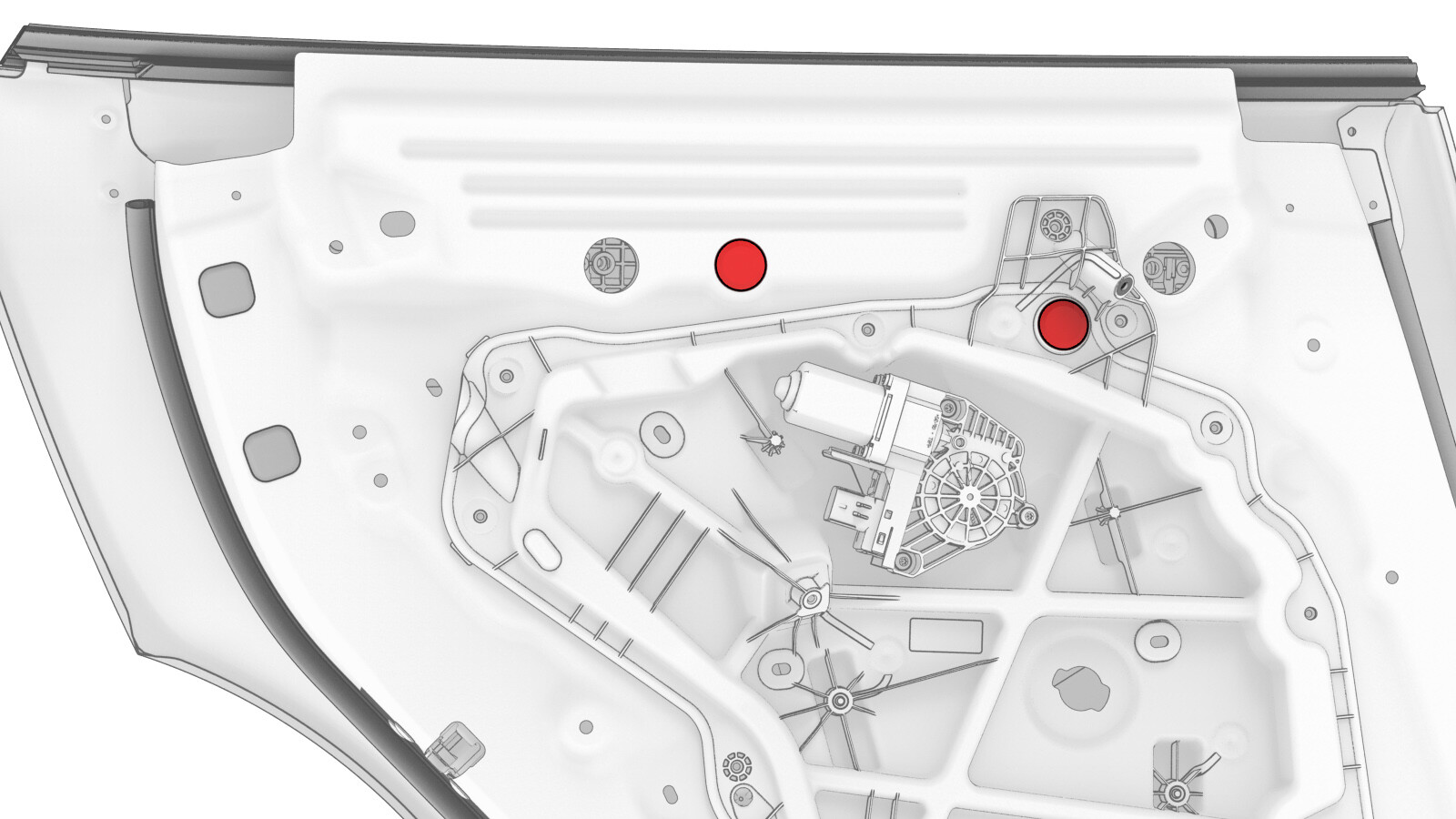

  8. 拆下覆盖调整器轨道紧固件的塞子。
  9. 拆下将封闭板总成固定到车门的螺栓，然后向下滑出总成，将其从车门上拆下。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
    • 6 英寸加长件

安装

安装程序与拆卸程序相反。
