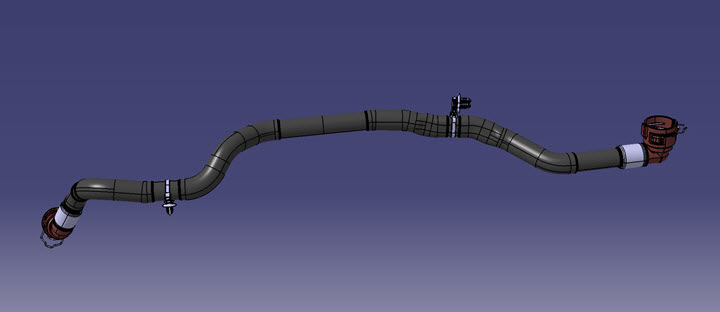

软管 - 变流器入口 - 前驱动单元（拆卸和更换）

校正代码 18300122 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆卸新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）
  6. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  7. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。

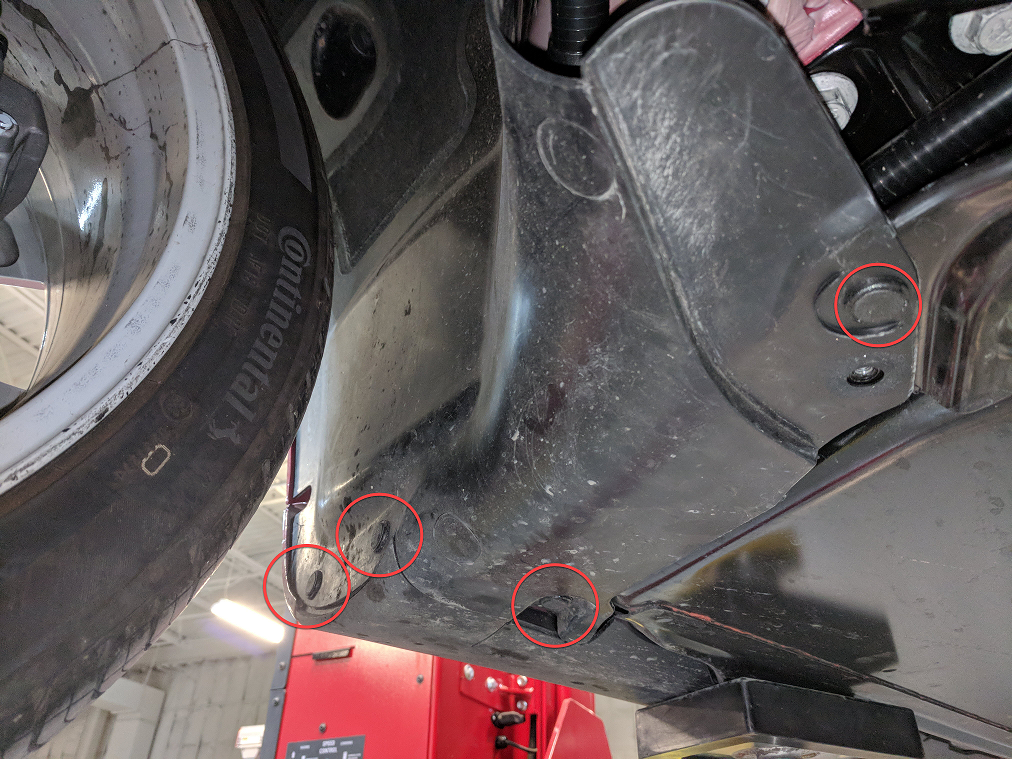

  8. 拆下将 RH 前轮拱内衬的后下方边缘固定到车辆的推拉式夹 (x4)，以便接近冷却液软管。

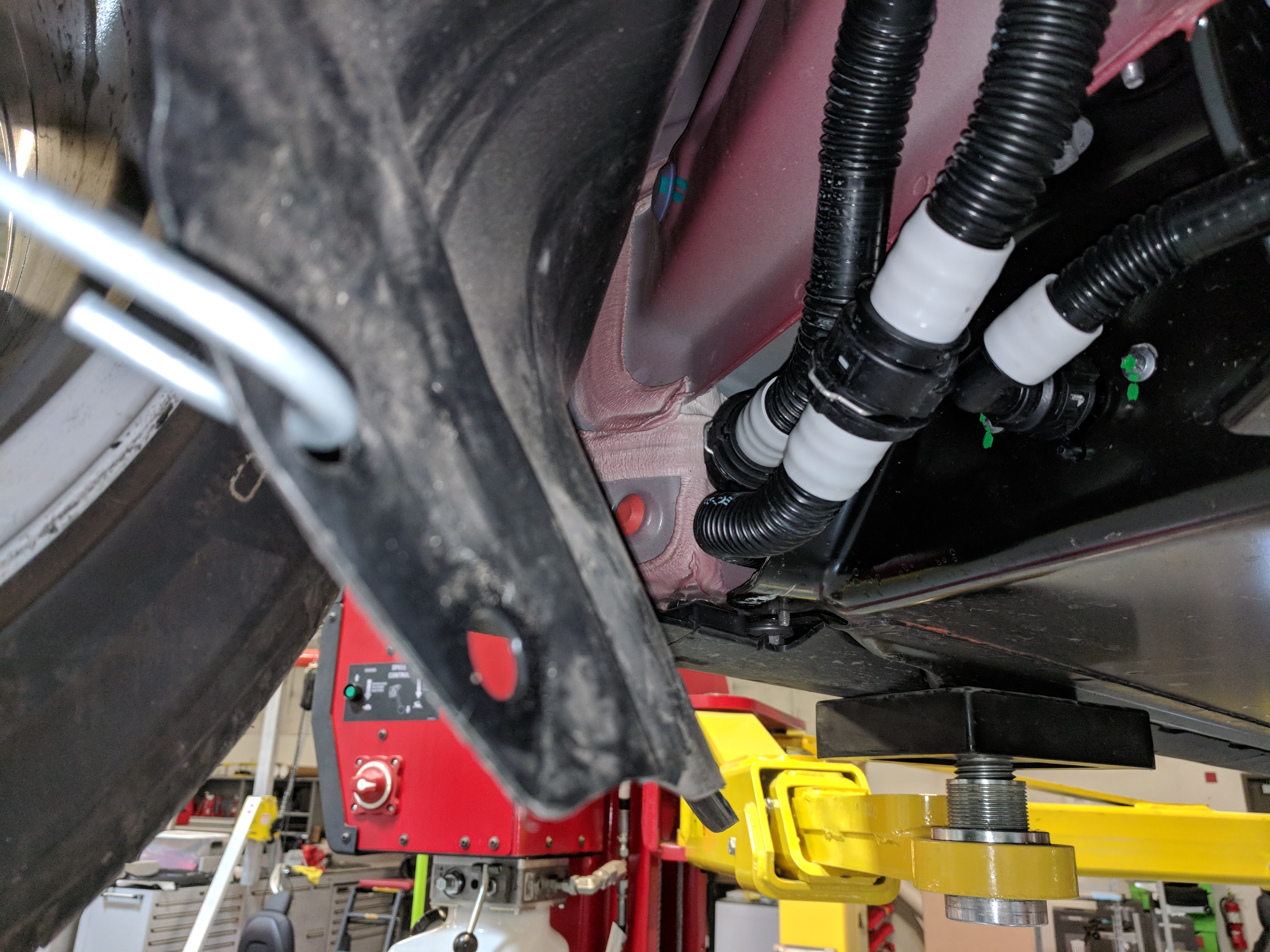

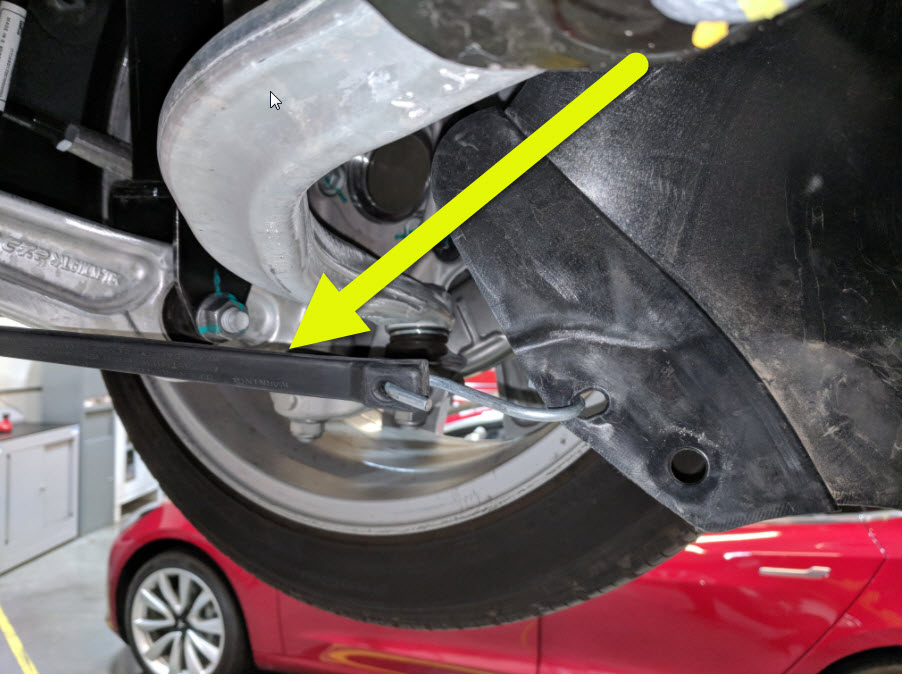

  9. 使用固定到前副车架的弹力带拉回右前轮毂内衬。

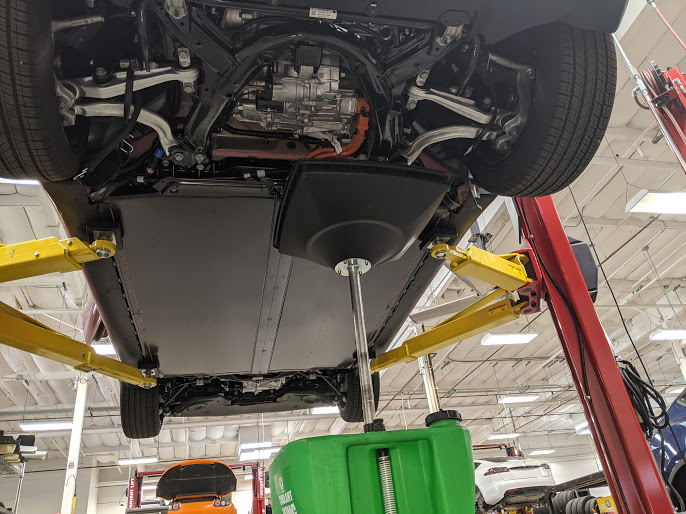

  10. 在高压电池右前角下方放置一个冷却液排放容器。

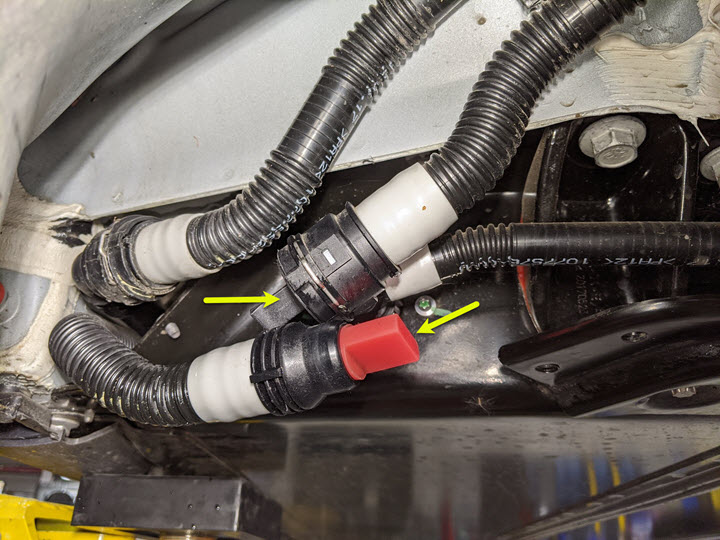

  11. 松开夹子 (x2)，然后断开动力总成回路管与前驱动单元逆变器入口软管的连接。使用塞子 (x2) 塞住软管两端。
    Informational PurposesAn informational icon, calling your attention
    注
    下部软管位于高压电池的 RH 前部。

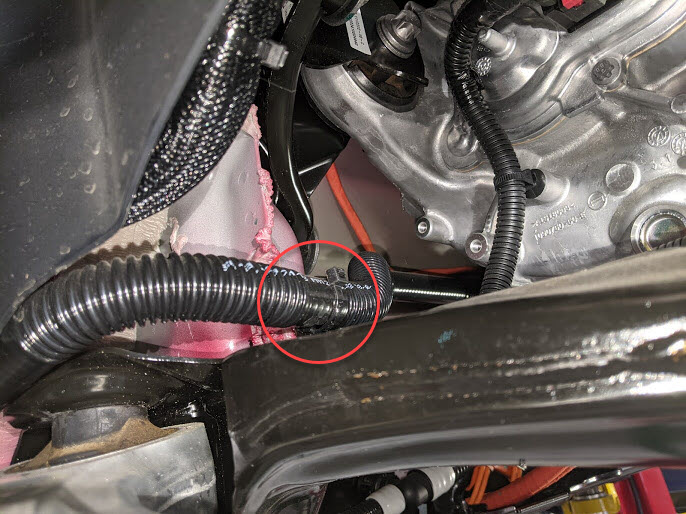

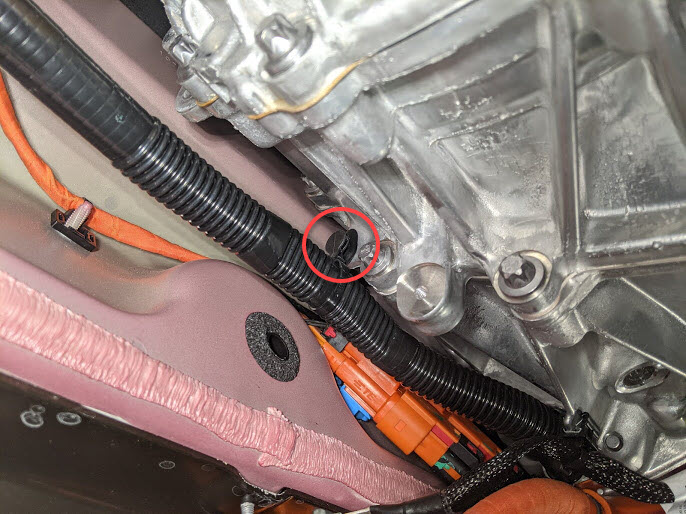

  12. 松开将变流器入口软管固定到前副车架的树形头卡子。

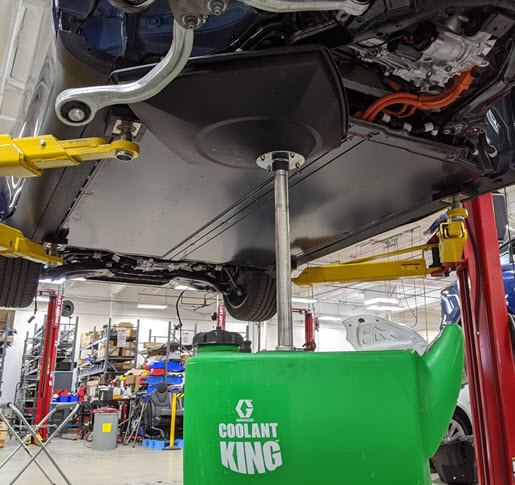

  13. 在前驱动单元左后侧下方放置冷却液排放容器。

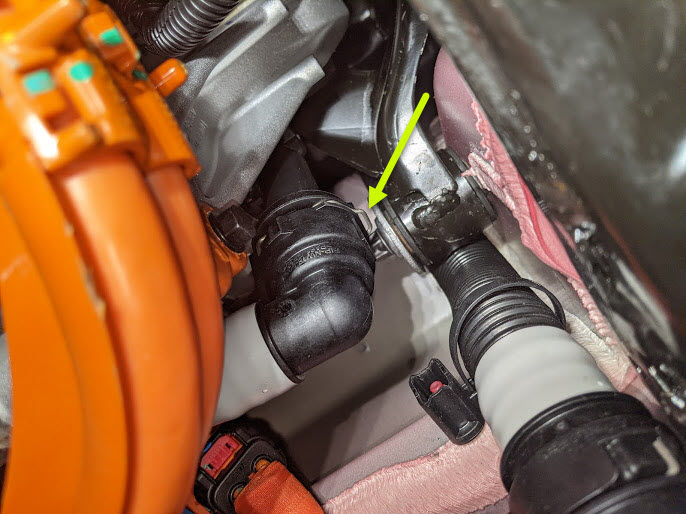

  14. 断开将逆变器入口软管固定到液力联轴节的夹子。塞住软管端和液力联轴节。

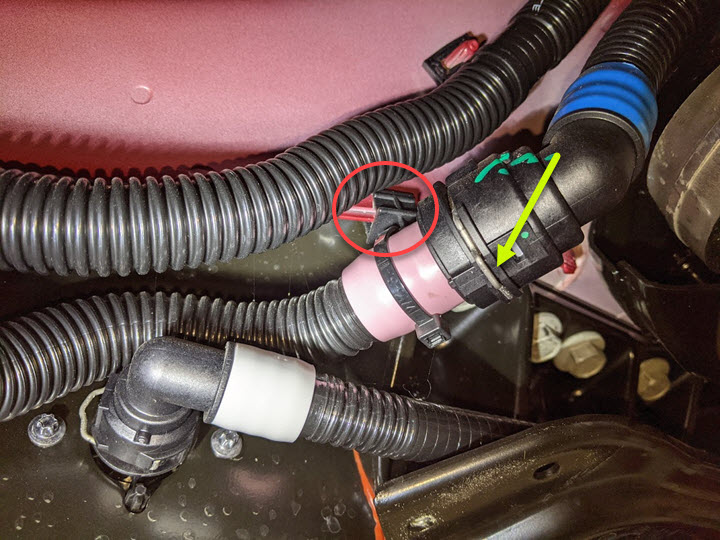

  15. 松开将前驱动单元逆变器入口软管固定到车辆的枞树夹，然后从车上拆下软管。
    Informational PurposesAn informational icon, calling your attention
    注
    拆下软管两端的塞子，使软管完全排空。

安装

  1. 将前驱动单元变流器入口软管安装在车辆上，然后使用树形头卡子将软管固定到车辆。
  2. 从液力联轴节上拆下塞子，然后连接逆变器入口软管。使用弹簧夹固定软管。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以验证软管是否完全就位。
  3. 紧固将变流器入口软管固定到前副车架的树形头卡子。
  4. 拆下塞子，然后使用夹子 (x2) 连接动力总成回路管。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以验证软管是否完全接合。

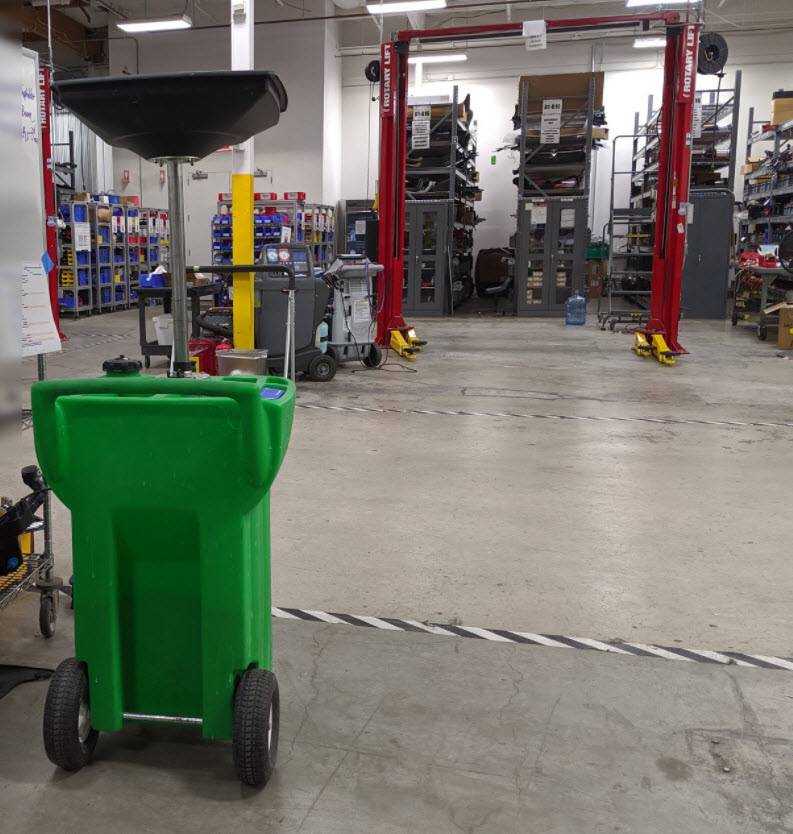

  5. 取走车辆下方的冷却液排放容器。
  6. 从弹力带上松开右前轮毂内衬，然后将弹力带从车辆上拆下。
  7. 安装将右前轮毂内衬后下方边缘固定到车辆的推拉式夹卡子（4 个）。
  8. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  9. 降下车辆。
  10. 检查冷却液液位，如需要可充注。
  11. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  12. 将装有 Toolbox 3.0 的笔记本电脑与车辆相连。
  13. 点击 Actions/Autodiag 选项卡，然后搜索 Purge。
  14. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    ，然后点击Run。等待例行程序完成。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保车辆未处于行驶状态。将车辆转入行驶状态将停止此例程。
    Informational PurposesAn informational icon, calling your attention
    注
    测试持续约 10 分钟。尽管出现停止消息，但例程仍在运行。此时可听到冷却液泵的声音。可通过“PT Thermal”选项卡下的“Garage”来监测冷却液泵的速度。怠速 = ~1500 RPM，测试速度将在 3500-6500 RPM 之间变化，并在串联和并联之间切换阀门。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液速度徘徊在 7000 RPM 左右，则说明冷却液泵存在气锁状况。此时，请重新执行此步骤。
    Informational PurposesAn informational icon, calling your attention
    注
    继续添加冷却液并进行清除，直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间。
    Informational PurposesAn informational icon, calling your attention
    注
    完成后，选择窗口右上角的“X”关闭。
  15. 断开笔记本电脑与车辆的连接。
  16. 检查冷却液液位，如需要可充注。
  17. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  18. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  19. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
