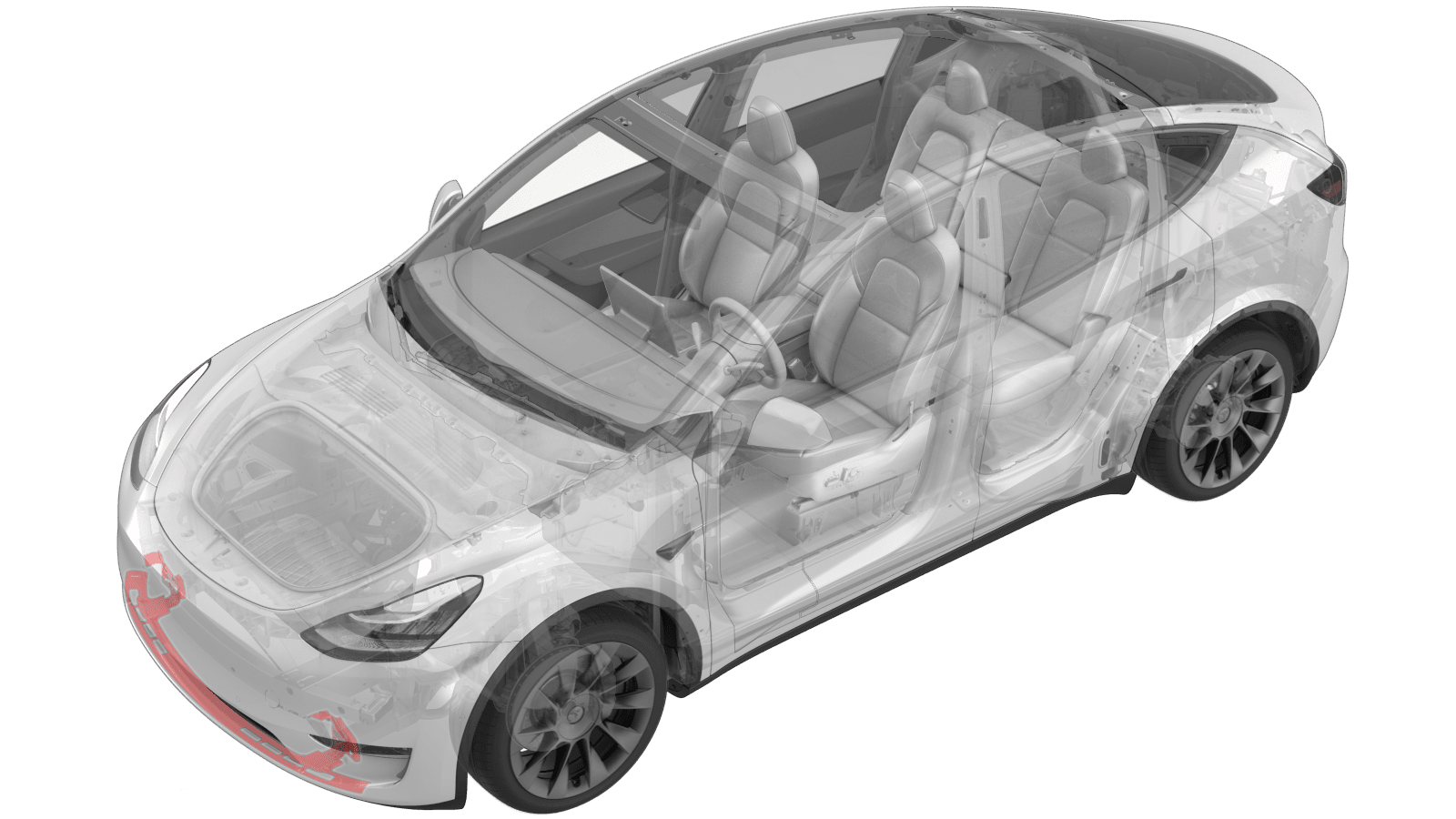

踝部止动爪(拆卸和更换)

校正代码 10011202 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格踝部止动爪(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前保险杠梁固定到踝部止动爪的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用
将前端支架固定到左副车架防撞罐的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用
将前端支架固定到踝部止动爪左侧的螺栓
7 Nm (5.2 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用

拆卸

  1. 拆下前饰板。请参阅饰板 - 前(拆卸和安装)

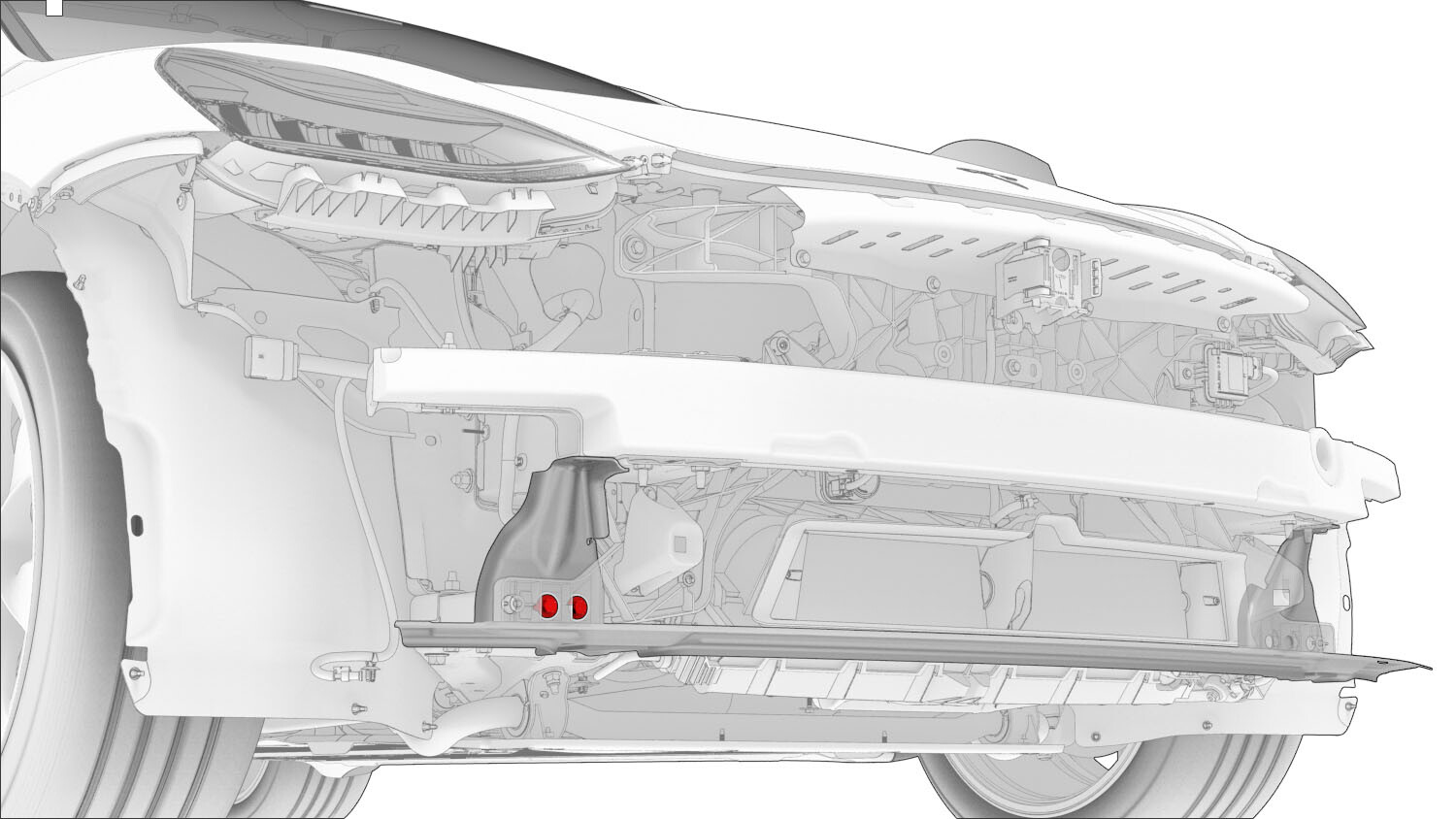

  2. 拆下将前保险杠梁固定到踝部止动爪 RH 侧的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  3. 拆下将前端支架固定到 RH 副框架防撞罐的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  4. 拆下将前端支架固定到踝部止动爪 RH 侧的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  5. 对车辆的 LH 侧重复第 2 步至第 4 步。

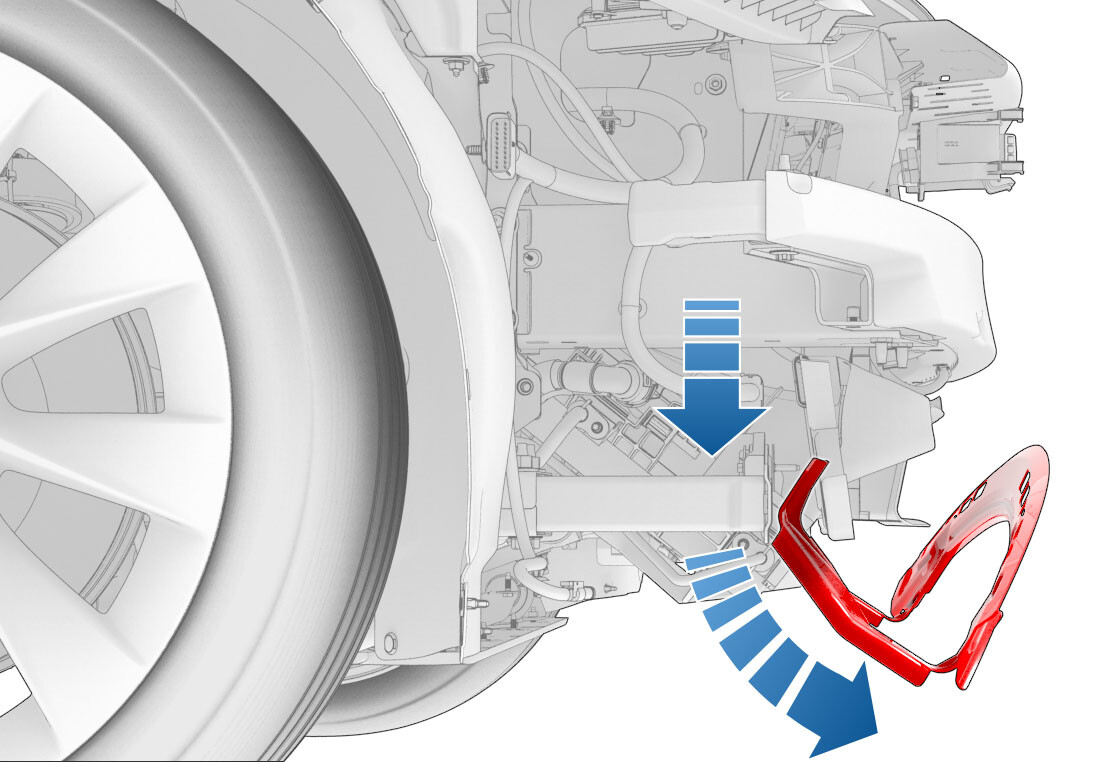

  6. 将前端支架从踝部止动爪上轻轻拉开,然后将踝部止动爪的后部向下朝着车辆前方旋转,将其拆下。

安装

  1. 将前端支架从踝部止动爪上轻轻拉开,然后将踝部止动爪放在车辆上。
    Informational PurposesAn informational icon, calling your attention

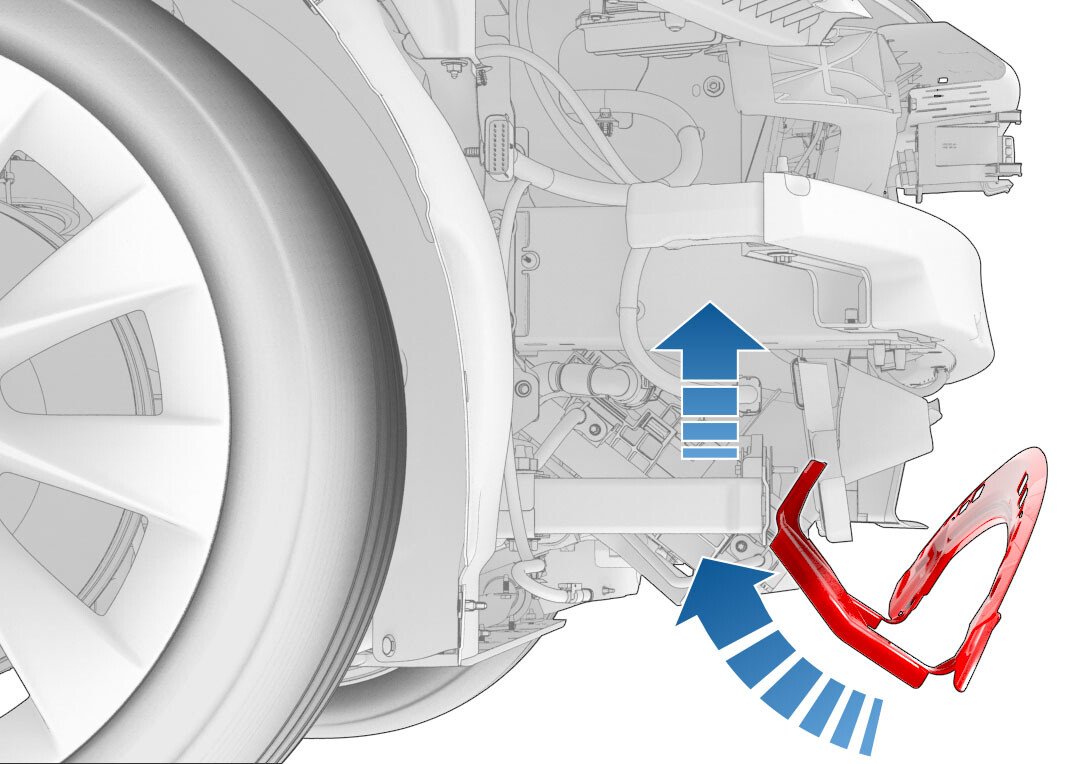

    向上并朝着车辆后方旋转踝部止动爪的后部。
  2. 安装将前保险杠梁固定到踝部止动爪的螺栓。
    16 Nm (11.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  3. 安装将前端支架固定到 LH 副框架防撞罐的螺栓。
    16 Nm (11.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  4. 安装将前端支架固定到踝部止动爪 LH 侧的螺栓。
    7 Nm (5.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  5. 对车辆的 RH 侧重复第 3 步和第 4 步。
  6. 安装前饰板。请参阅饰板 - 前(拆卸和安装)
