座椅总成 - 第二排 - RH（七座）（拆卸和更换）

校正代码 13050062 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 8 月 15 日：添加了北美车辆“必须更换不带童锁 ISOFIX 标签的座椅罩”的说明。

拆卸

  1. 打开右侧车门，完全降下右侧车窗。
  2. 将副驾位座椅移至最前端。
  3. 拆下右侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（七座）（拆卸和更换）。
  4. 松开将第二排右侧座椅外滑轨罩固定到第二排右侧座椅滑轨的卡子，然后向前滑动，将其从总成中拆下。
    提示： 在地毯与饰板之间嵌入一个饰板工具，然后将饰板工具向上向前拉动，以松开饰板。
  5. 松开将第二排中间滑轨罩固定到第二排中间座椅滑轨的卡子，然后向前滑动滑轨罩，将其从座椅总成上松开。

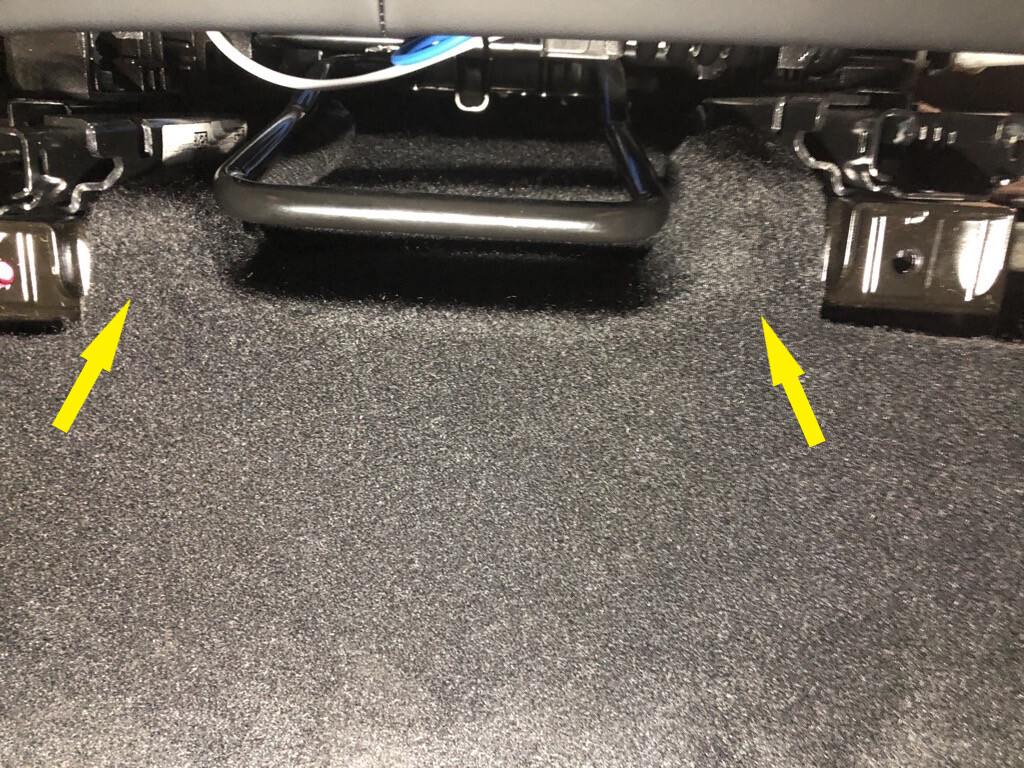

  6. 朝车辆前部拉动驾驶室地毯，将其从第二排右侧座椅上松开。
  7. 拆下并弃用将第二排右侧座椅平台固定到车辆的螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 放倒折叠第二排右侧座椅。
  9. 将第二排右侧座椅移至最前端。

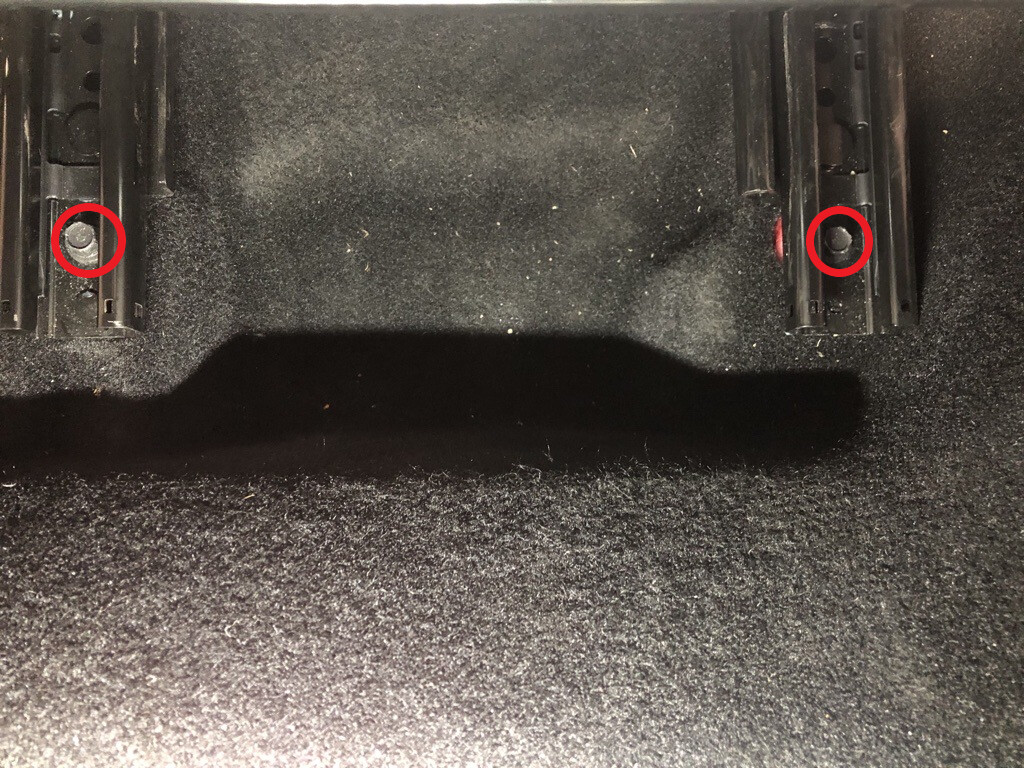

  10. 拆下并弃用将第二排右侧座椅内侧和外侧滑轨固定到车辆的螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  11. 将第二排右侧座椅移至最后端。

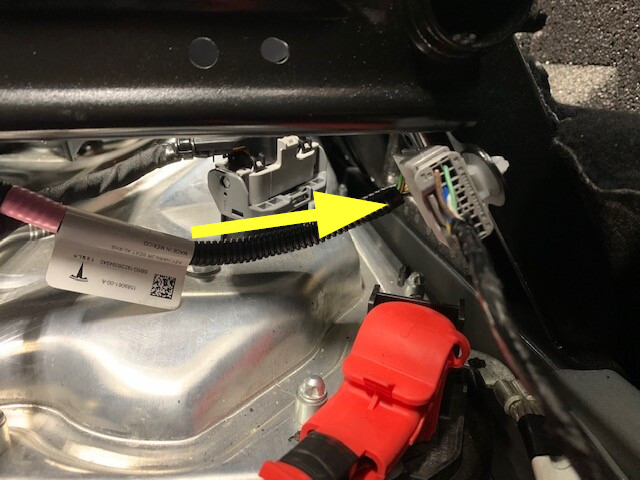

  12. 断开第二排右侧座椅电气连接器。
  13. 在协助下，将第二排右侧座椅总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    仅适用于北美车辆：如果未被更换的第二排座椅并未配备童锁 ISOFIX 标签，请更换座椅罩。。请参阅罩 - 座椅靠背 - 第二排 - RH（七座）（拆卸和更换）。

安装

  1. 在协助下，将第二排右侧座椅总成放置到车上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿用座垫底盘支撑座椅总成；请使用平台支撑座椅总成。
  2. 连接第二排右侧座椅电气连接器。
  3. 安装并手动拧紧新的螺栓，将第二排右侧座椅平台固定到车辆。
  4. 将第二排右侧座椅移至最前端。
  5. 安装将第二排右侧座椅内侧和外侧滑轨固定到车辆的新螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  6. 将第二排右侧座椅移回原位。
  7. 拧紧将第二排右侧座椅平台固定到车辆的新螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 将驾驶室地毯折叠回原位。
  9. 将第二排中间座椅滑轨罩放置在第二排中间座椅滑轨上，然后紧固将滑轨罩固定到总成的卡子。
  10. 将第二排右侧座椅外侧滑轨罩放置在第二排右侧座椅滑轨上，然后紧固将滑轨罩固定到总成的卡子。
  11. 安装右侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（七座）（拆卸和更换）。
  12. 将副驾位座椅移回原位。
  13. 关闭右侧车门，升起右侧车窗。
