腰部支撑 - 靠背 - 副驾位座椅（拆卸和更换）

校正代码 13043202 0.36注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 4 月 30 日：添加了一个演示如何拆卸和安装座椅腰部支撑的视频，修复了无效链接。
  • 2024 年 4 月 19 日：删除了有关座椅总成和座椅侧气囊的步骤。
  • 2023 年 12 月 1 日：修复了无效链接。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。

拆卸

  1. 将头枕从驾驶位座椅靠背上拆下。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
  2. 将副驾位座椅移至最前最上端，按需调节座椅靠背位置，为后续操作留出更多空间。
  3. 将右前座椅腰部支撑调整到最后端。
    Informational PurposesAn informational icon, calling your attention
    注
    排空气囊中的空气，以便拆卸座椅靠背悬架。
  4. 拆卸副驾位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
  5. 断开 12V/低压电池电源。请参阅12V/低压电源（断开和连接）。

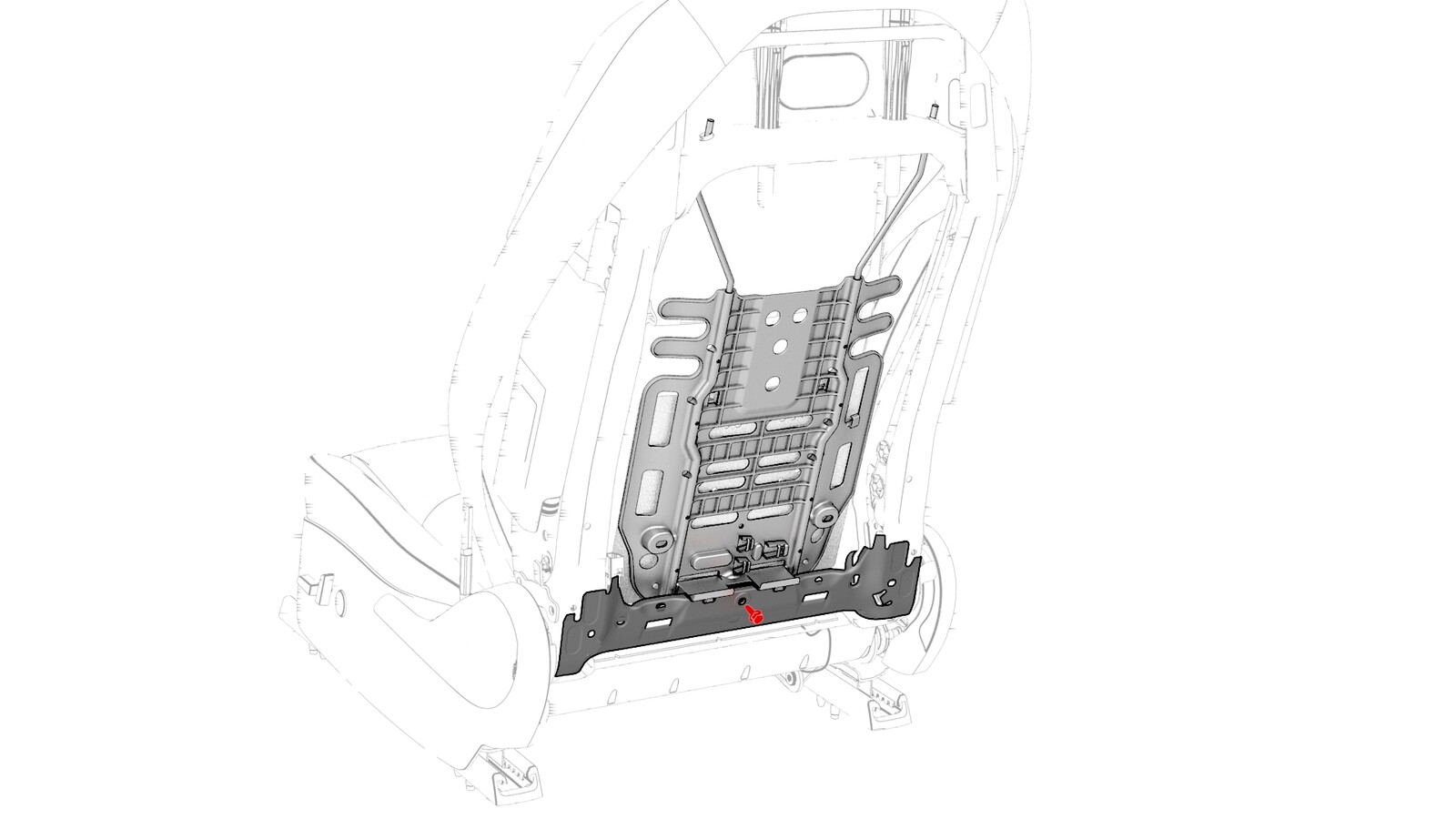

  6. 将副驾位座椅靠背饰板固定件从座椅靠背框架上拆下。

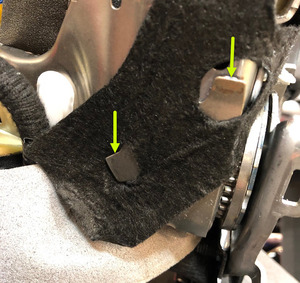

  7. 将盖板垂直向上拉离固定锁片，以松开覆盖副驾位座椅靠背框架外角的盖板。
  8. 将副驾位座椅靠背饰板拉离副驾位座椅侧气囊，以便接触气囊电气连接器。
    图 1. 左侧如图所示，右侧类似
  9. 断开副驾位座椅侧气囊，然后向下拉动橙色锁片（2 个）以松开连接器。
    图 2. 左侧如图所示，右侧类似
  10. 拆卸将腰部支撑总成固定到座椅框架的螺栓。
    提示： 推荐使用以下工具：
    • 棘轮/扭矩扳手
    • 2 英寸加长件
    • 10 毫米套筒
  11. 松开将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
  12. 将电气线束从靠背倾角调节电机连接器上断开。

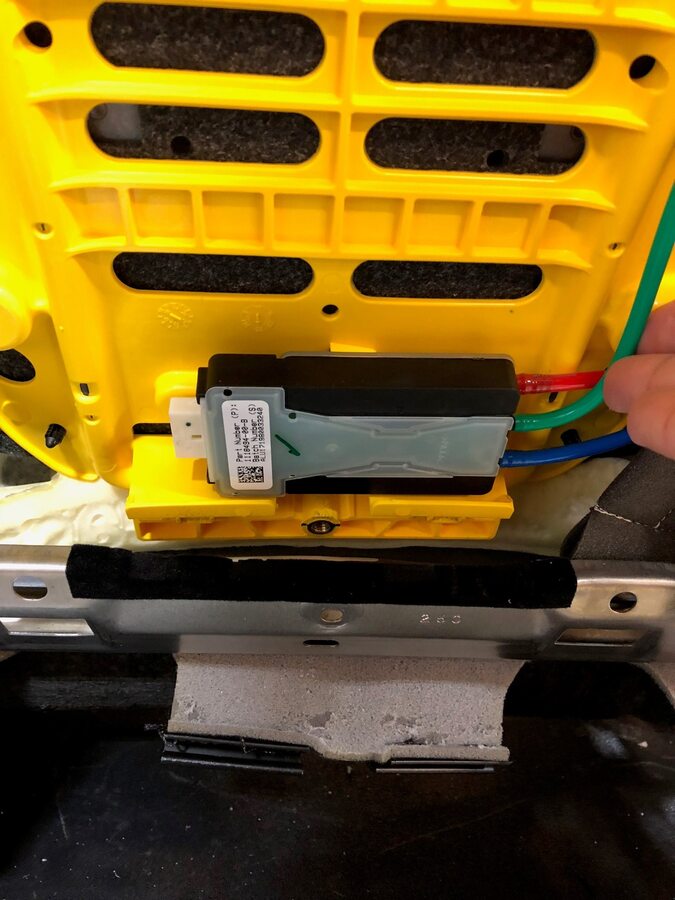

  13. 将电气线束从腰托阀组和电子控制单元 (ECU) 上断开。
  14. 将电气线束从腰托泵连接器上断开。
  15. 松开将座椅线束固定到腰托总成的夹子（2 个）。

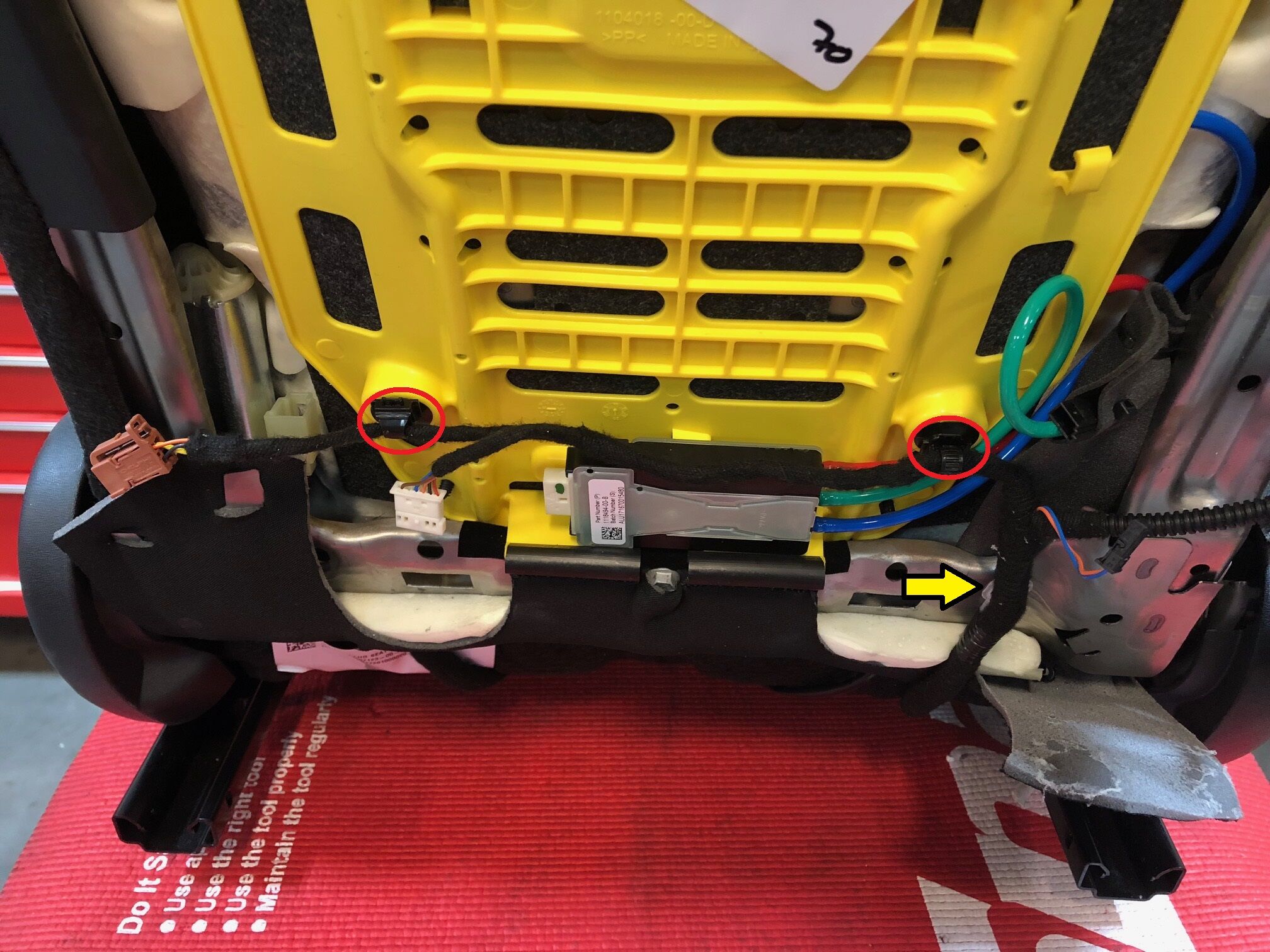

  16. 挤压将腰托泵固定到座椅框架的固定夹（2 个）上的三个耳片，然后将夹子推过框架，以将其松开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保佩戴正确的个人防护装备 (PPE)，以免受伤。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

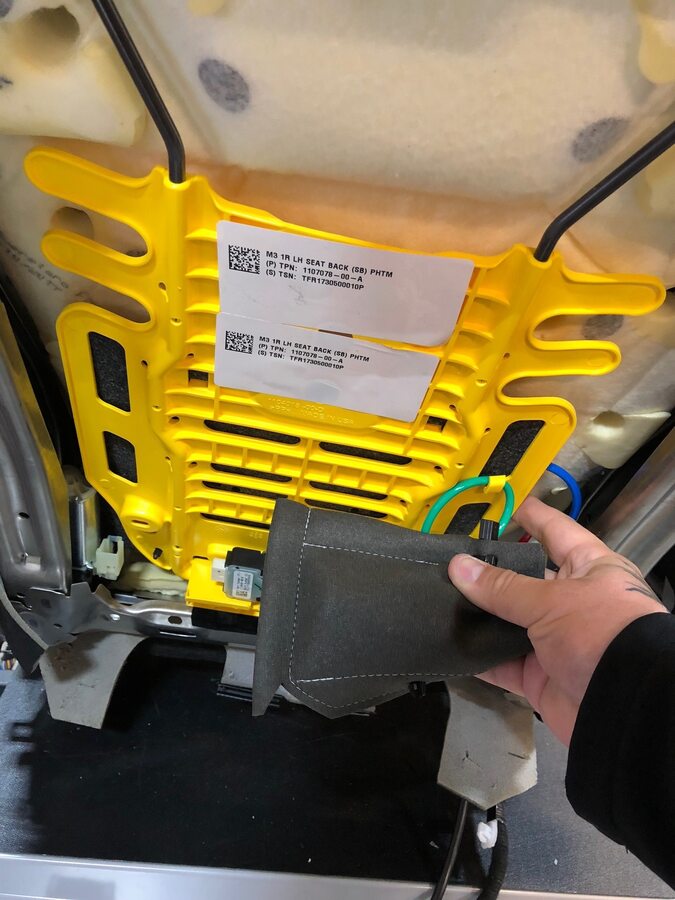

  17. 将靠背腰部支撑底部推离座椅靠背框架，将腰托总成向下滑动，使其完全脱离靠背框架，然后将支架从座椅总成上拆下。

安装

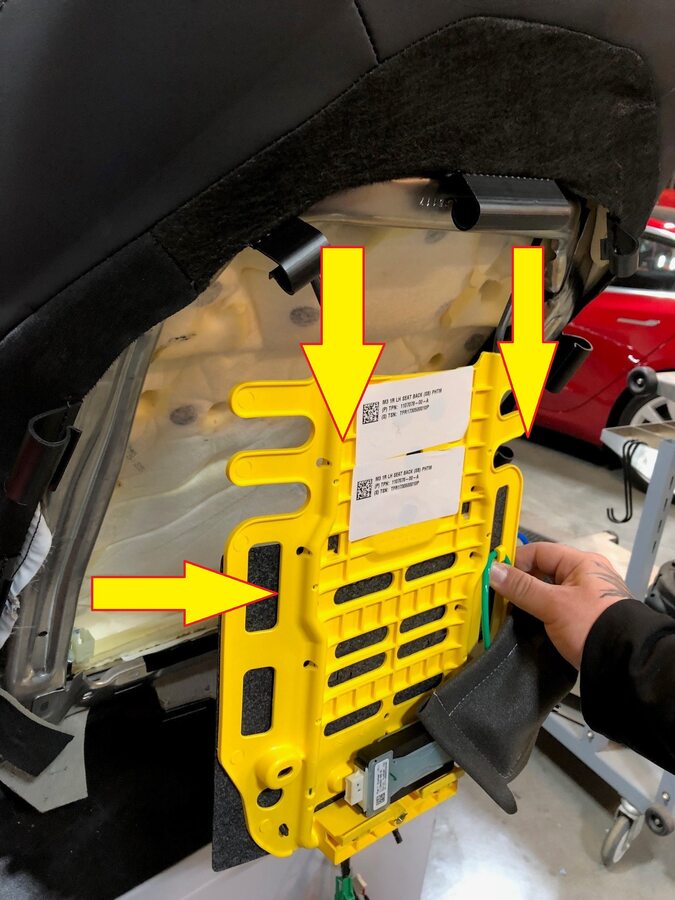

  1. 将腰托总成支柱顶部滑入座椅靠背框架顶部，将总成向下按向泡沫，再向下朝座椅框架底部滑动，最后用卡子将总成底部固定到座椅框架底部。
  2. 紧固将腰托泵固定到座椅框架的固定夹（2 个）。
  3. 安装将座椅线束固定到腰托总成的夹子（2 个）。
  4. 将电气线束连接到腰托泵连接器。
  5. 将电气线束连接到腰托阀组和电子控制单元 (ECU)。
  6. 将电气线束连接到靠背倾角调节电机连接器。
  7. 连接副驾位座椅侧气囊电气连接器。
    图 3. 左侧如图所示；右侧类似
  8. 安装将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
  9. 安装将腰部支撑总成固定到座椅框架的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    此螺栓位于腰托电子控制单元 (ECU) 下方。
    提示： 推荐使用以下工具：
    • 棘轮/扭矩扳手
    • 2 英寸加长件
    • 10 毫米套筒

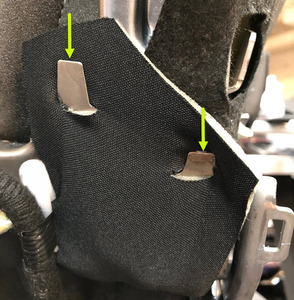

  10. 将覆盖副驾位座椅靠背框架外角的盖板拉动至固定锁片上方，安装盖板。
  11. 将副驾位座椅靠背饰板固定件安装到副驾位座椅靠背框架上。
  12. 安装副驾位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
  13. 连接 12V/低压电池电源。请参阅12V/低压电源（断开和连接）。
  14. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
  15. 升起所有车窗，关闭所有车门。
