开关 - 车窗 - 后(拆卸和更换)

校正代码 11503002 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 LH 后车门并完全降下 LH 后车窗。
  2. 松开将螺钉盖板固定到 LH 后车门扶手中间的夹子,然后从扶手上拆下螺钉盖板。

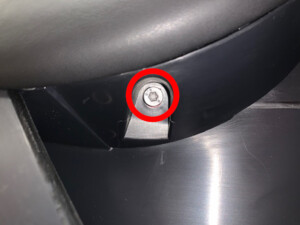

  3. 拆下 LH 后车门扶手中间处的螺钉。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • 1/4 英寸扭矩扳手(仅适用于安装程序)

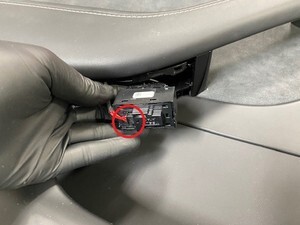

  4. 松开将 LH 后车窗开关固定到车门饰板的锁片,然后将开关与饰板分离。
  5. 断开 LH 后车窗开关电气连接器,然后将开关从车上拆下。

安装

  1. 松开新 LH 后车窗开关上的线束。
  2. 连接 LH 后车窗开关电气连接器。
  3. 将 LH 后车窗开关装到车门饰板上。
  4. 安装 LH 后车门扶手中间处的螺钉。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  5. 安装 LH 后车门扶手中间处的螺钉盖板。
  6. 升起 LH 后车窗,关闭 LH 后车门。
