线束 - 交流滤波器 - 高压电池(三相)(结构化电池组)(拆卸和更换)
校正代码 16305412 1.62 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项
。
拆卸
- Remove the ancillary bay cover. See 盖板 - 高压电池仓(结构化电池组)(拆卸和更换).
-
Release the locking tab, and

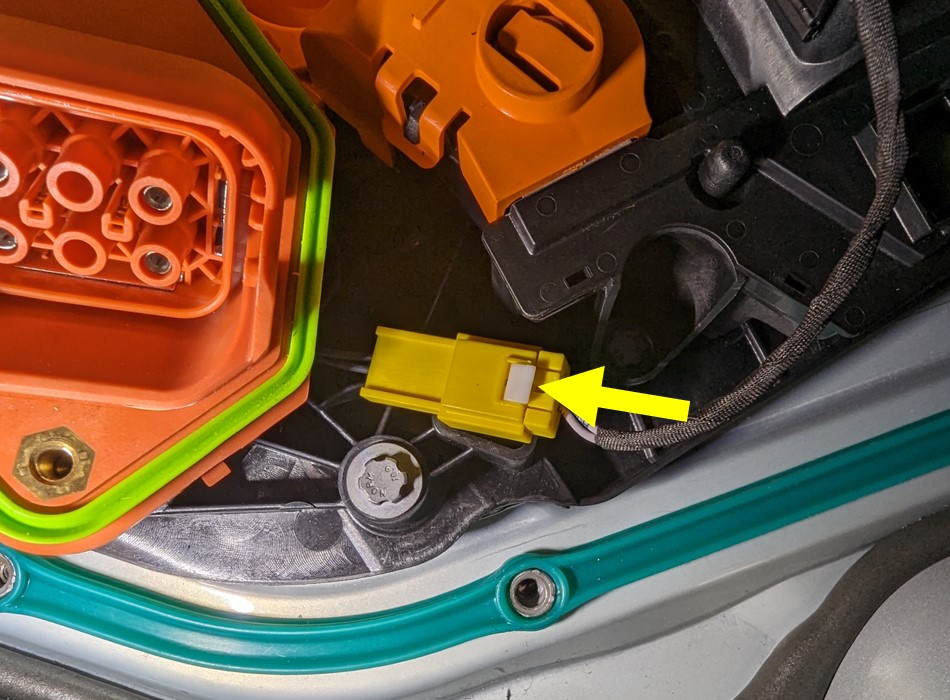

then disconnect the charge inlet connector.
-

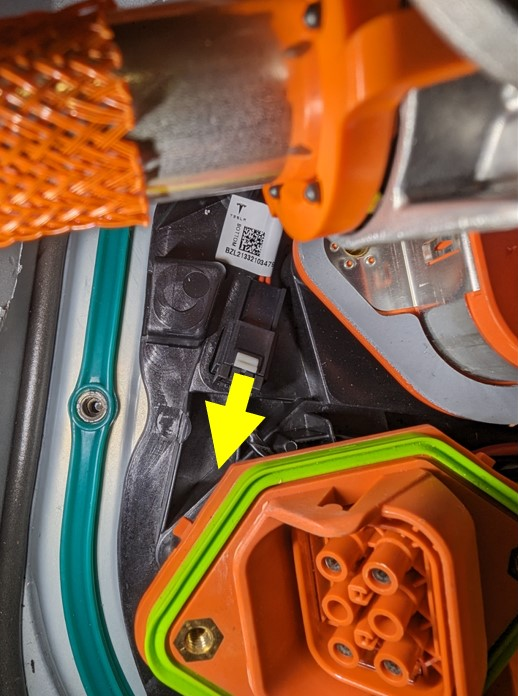

Release the locking tab, and

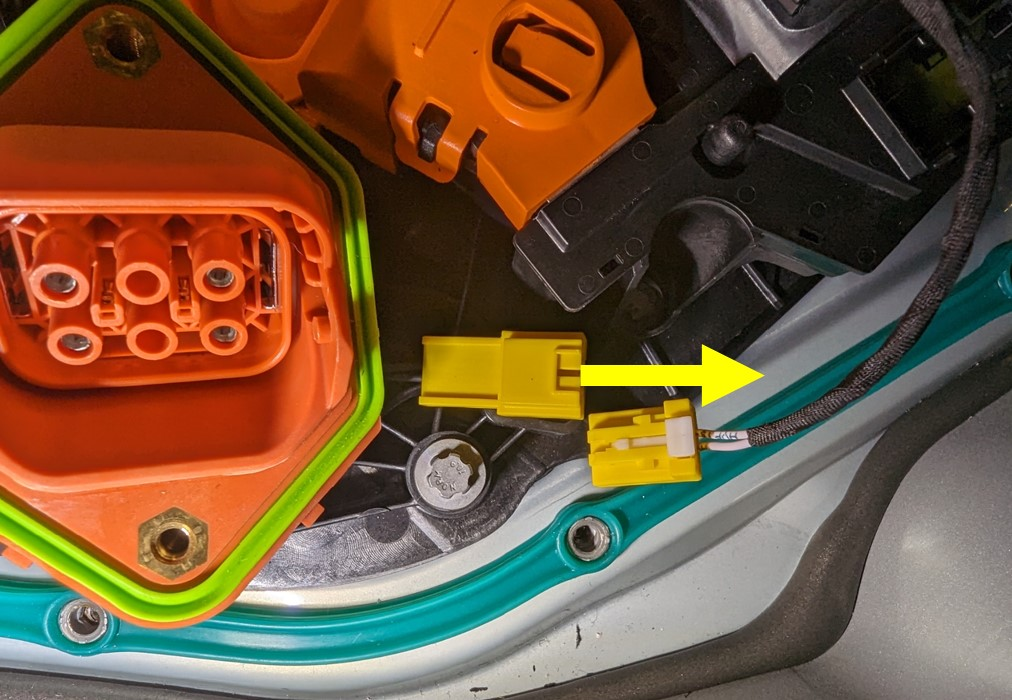

then disconnect the CPIL connector.
-

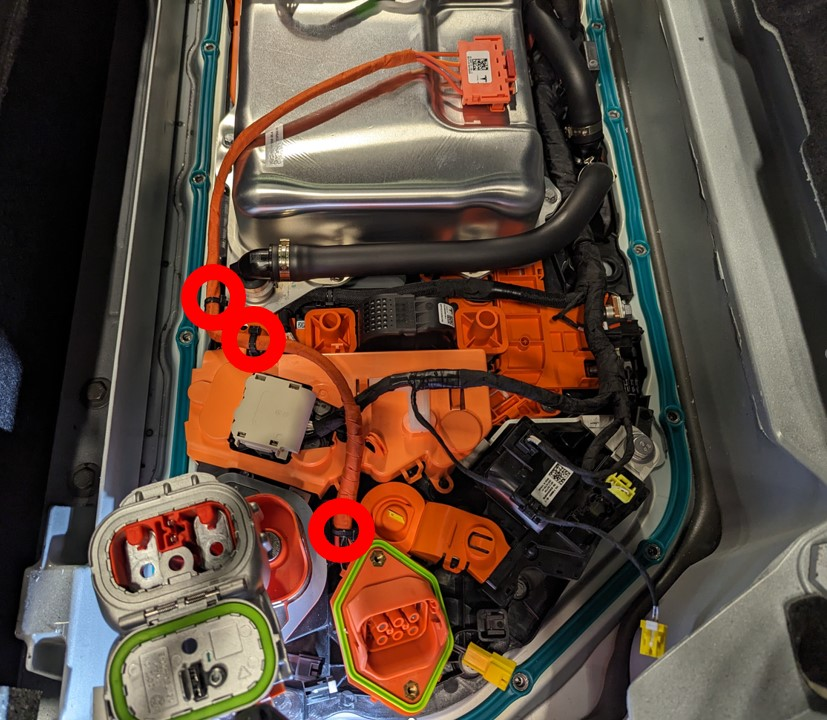

Release the clips (x3) that
attach the HV battery AC filter harness to the ancillary bay.
-

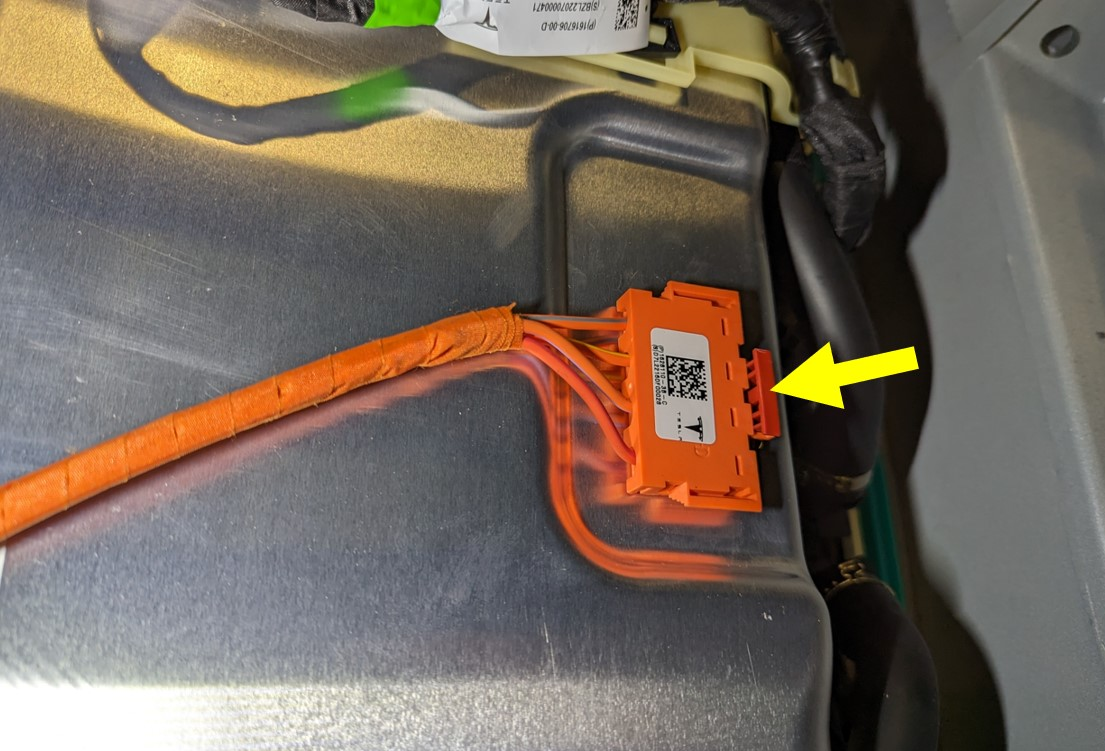

Release the locking tab, and

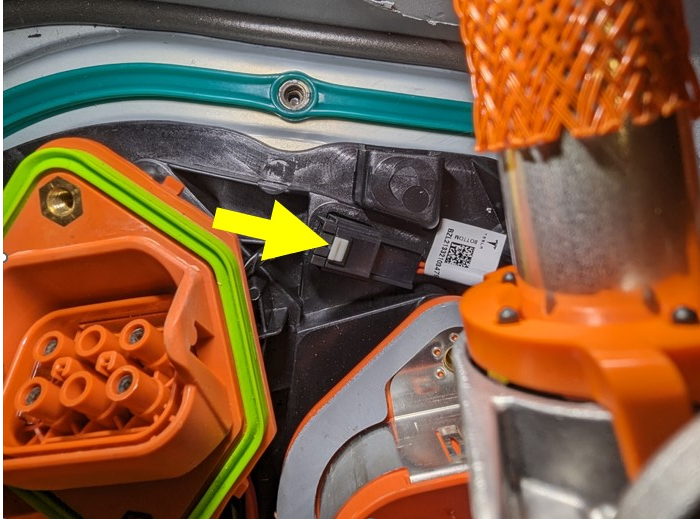

then disconnect the HV battery AC filter harness connector.

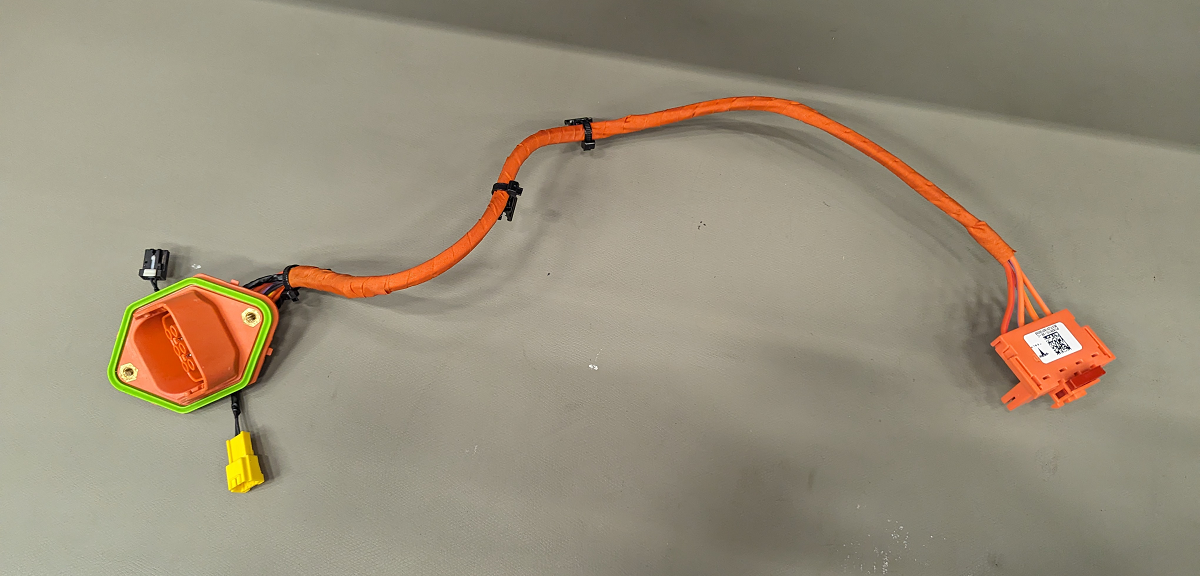

- Remove the HV battery AC filter harness from the ancillary bay.
安装
-
Connect the HV battery AC
filter harness connector to the ancillary bay.
-
Install the clips (x3) that
attach the HV battery AC filter harness to the ancillary bay.
-
Connect the CPIL
connector.
-
Connect the charge inlet
connector.
- Install the ancillary bay cover. See 盖板 - 高压电池仓(结构化电池组)(拆卸和更换).
