线束 - 前端模块（拆卸和更换）

校正代码 17101402 0.54 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

拆卸

  1. 打开左侧前车门，降下左侧前车窗。
  2. 断开低压电源。请参阅 12V/低压电源（断开和连接）。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 拆下前保险杠饰板请参阅 饰板 - 前（拆卸和安装）

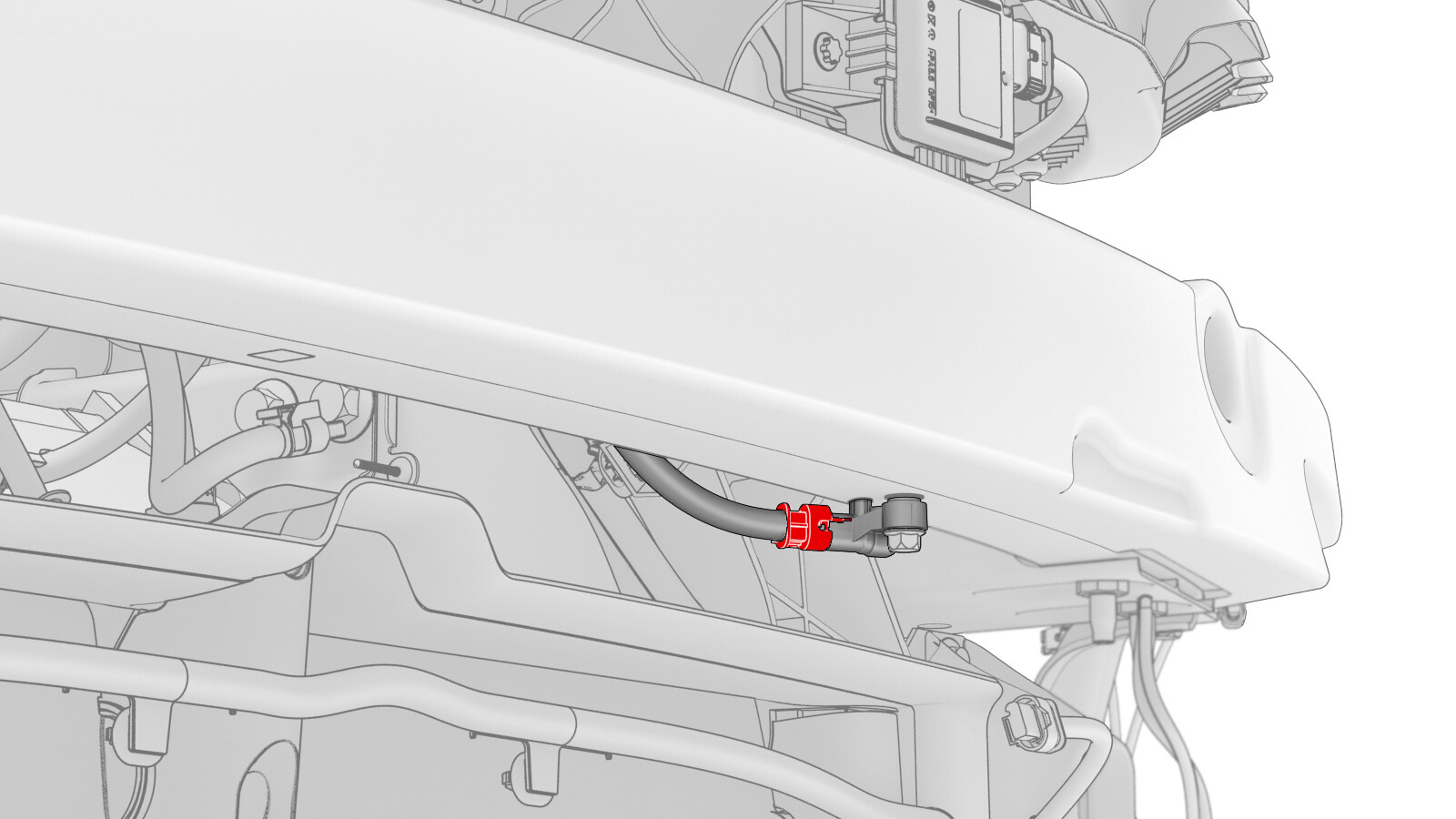

  5. 断开电气线束连接器与雷达传感器的连接。

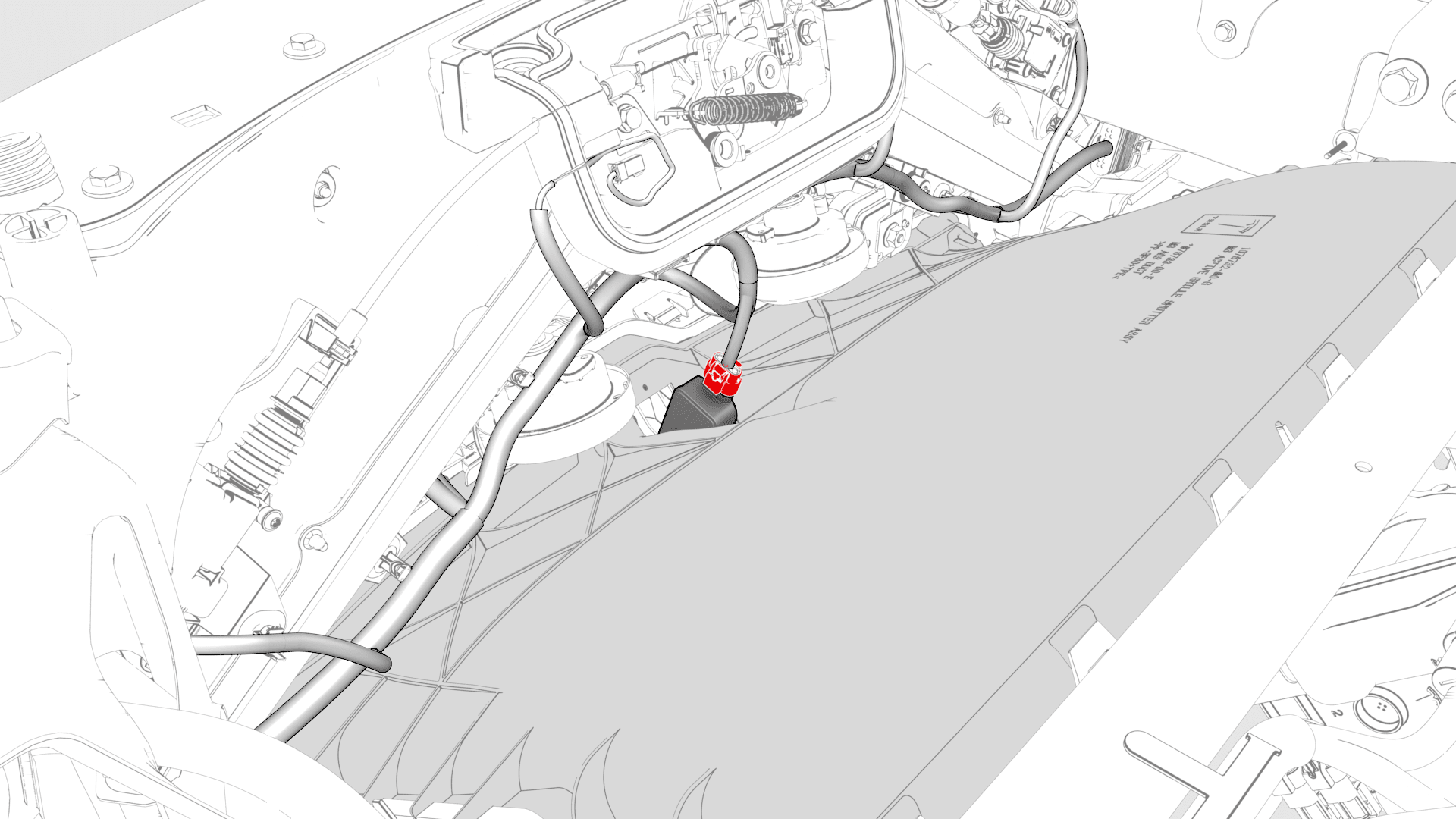

  6. 断开电气线束连接器与左侧和右侧前气囊传感器的连接。

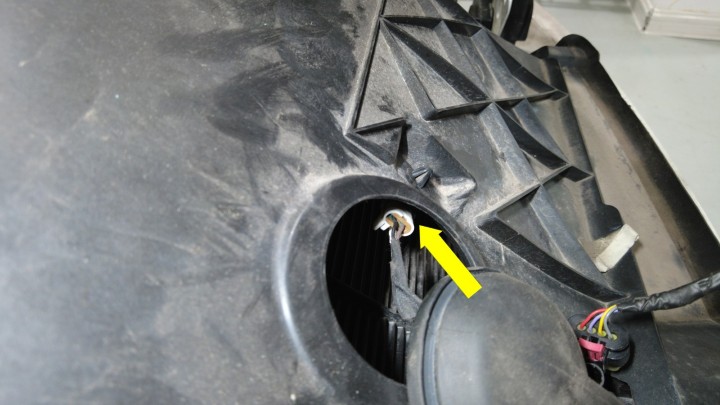

    图 1. 左侧如图所示，右侧类似

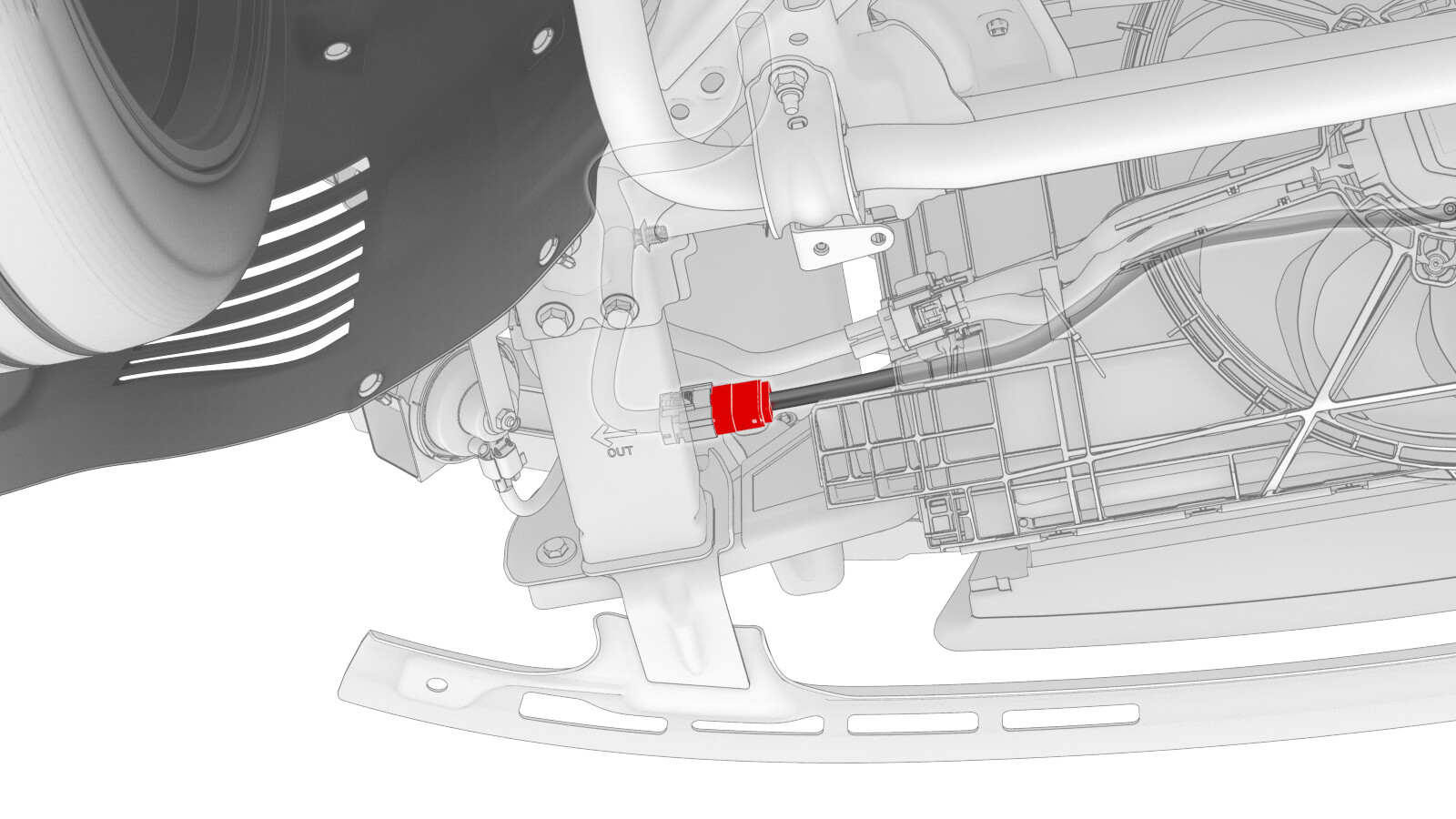

  7. 松开连接器锁，然后断开主动进气格栅电气连接器。
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

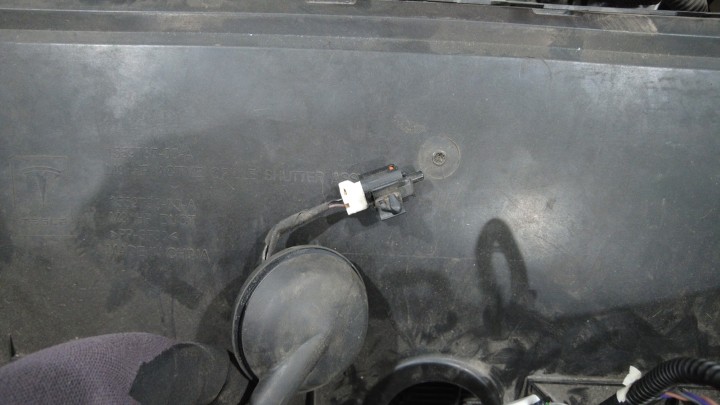

  8. 将环境温度传感器盖从主动进气格栅上拆下，然后断开传感器电气连接器。

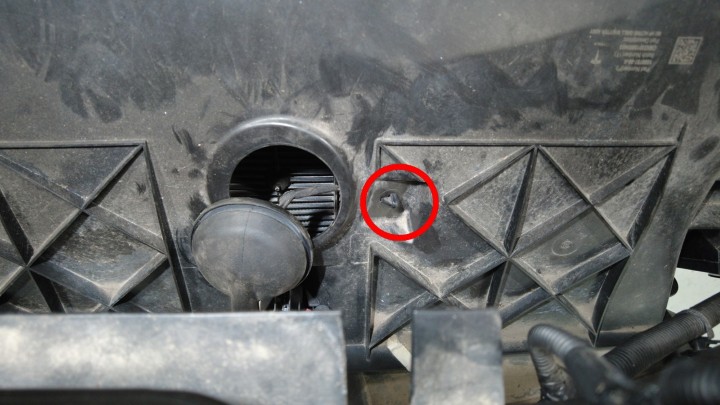

  9. 松开卡子，将环境温度传感器从主动进气格栅上拆下。

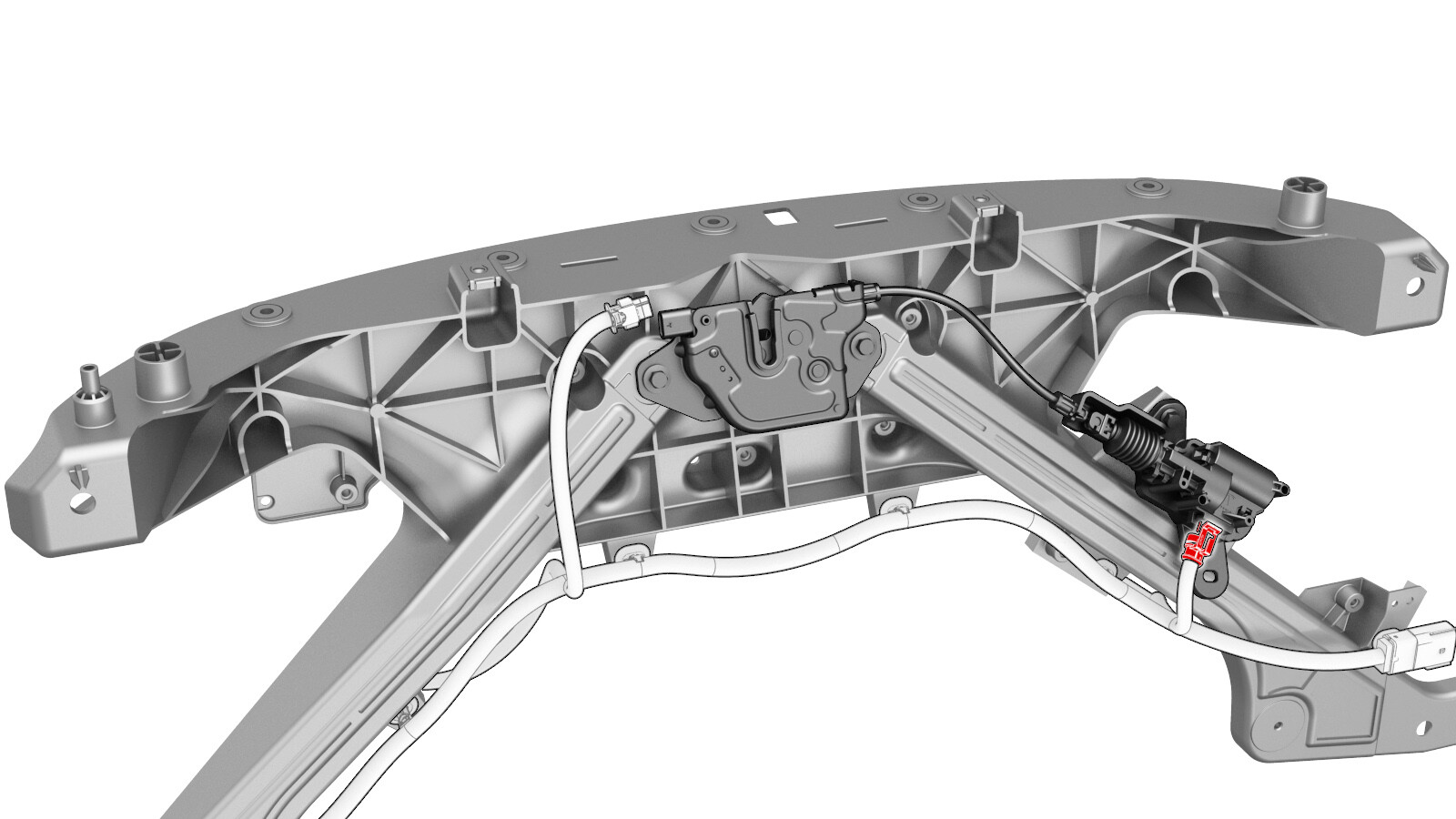

  10. 断开电气线束连接器与前备箱盖锁总成的连接。

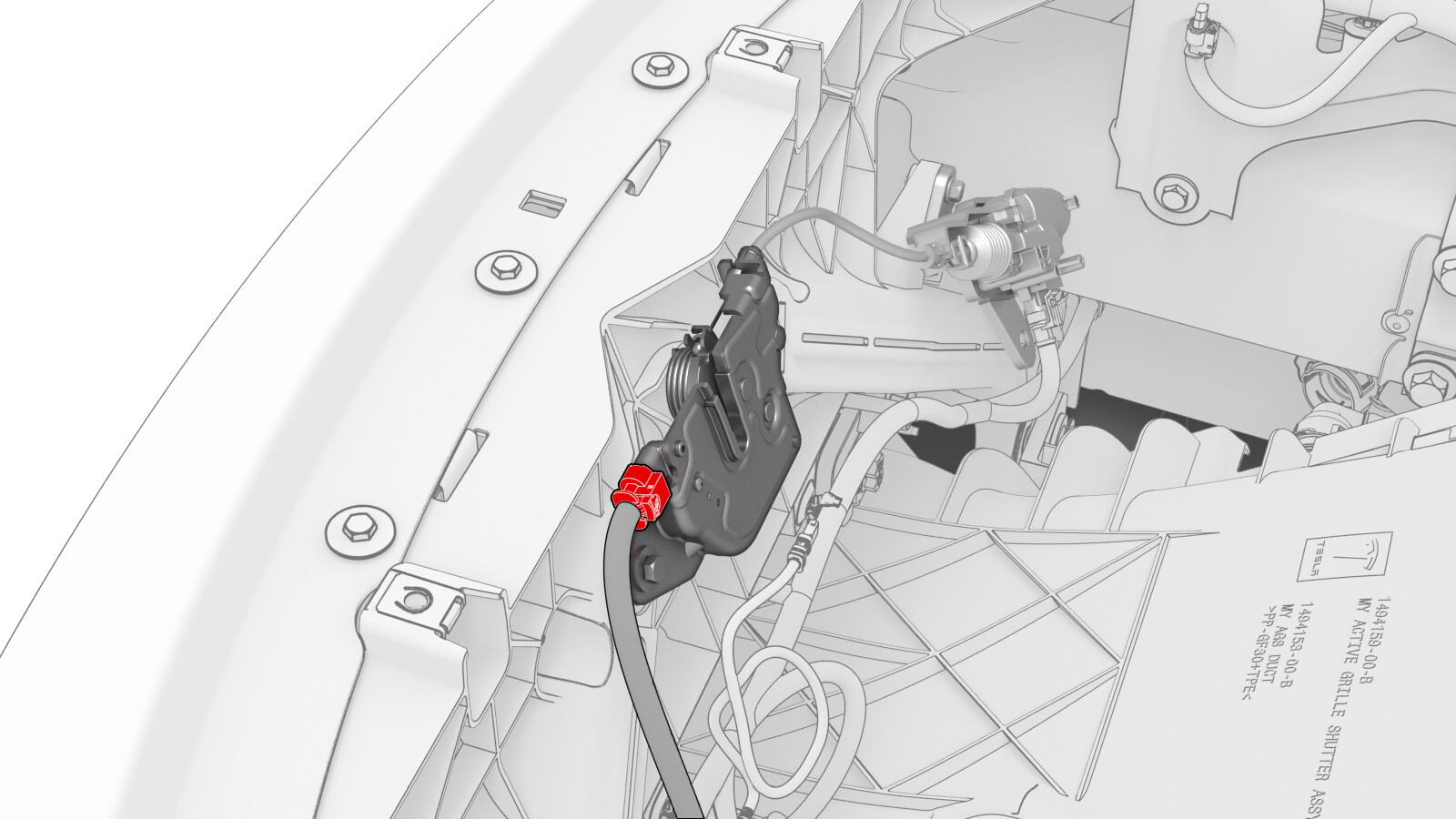

  11. 将电气线束连接器从前备箱盖闩锁执行机构上断开。
  12. 松开连接器锁，然后断开左侧和右侧前端支架电气线束连接器。
    图 2. 左侧如图所示，右侧类似

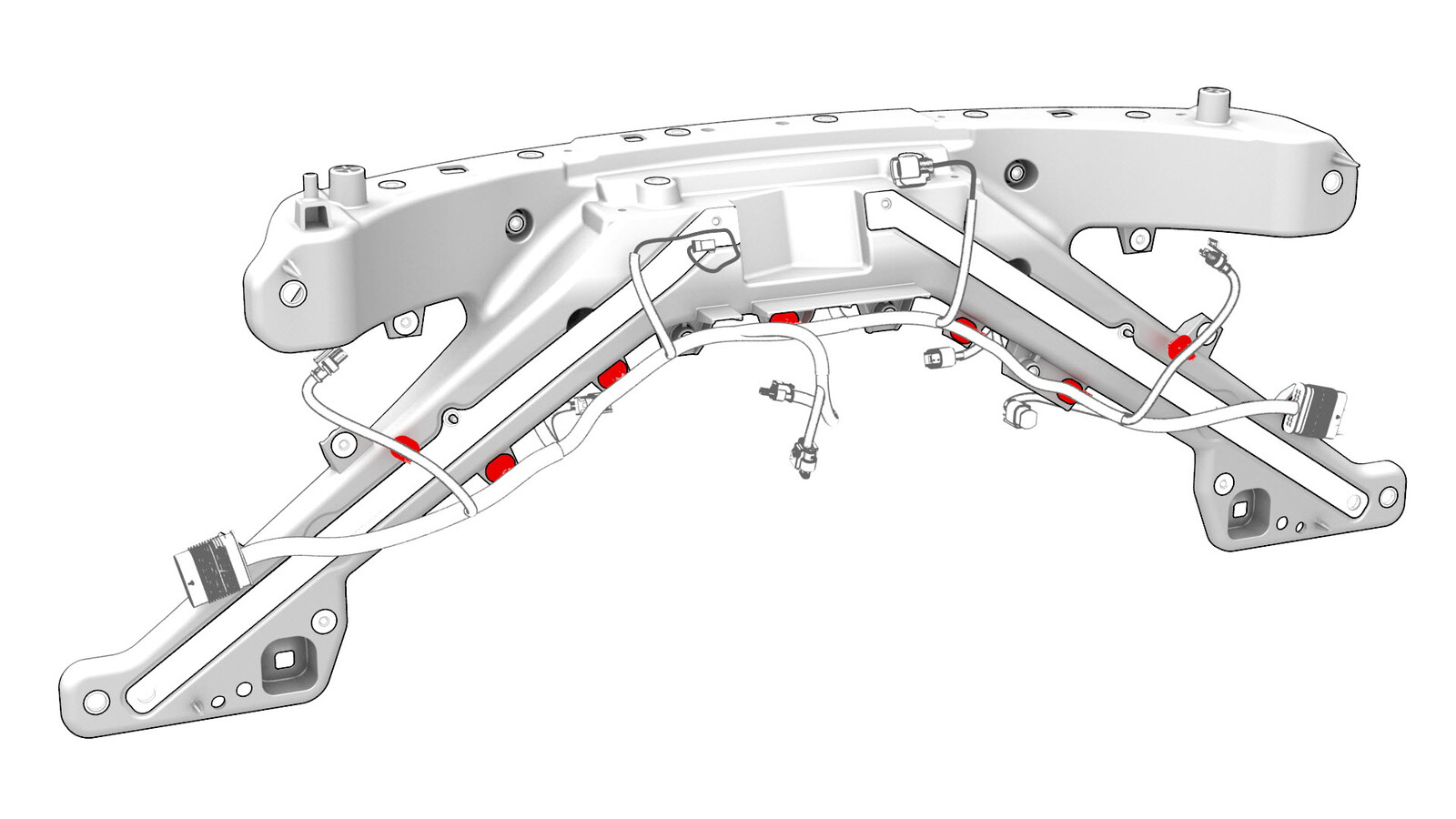

  13. 松开将 FEM 电气线束固定到前端支架的夹子，然后从前端支架上拆下线束。

安装

  1. 将 FEM 电气线束放置到车内，然后安装将电气线束固定到前端支架的夹子。
  2. 连接左侧和右侧前端支架线束电气连接器，然后接合连接器锁。
    图 3. 左侧如图所示，右侧类似
  3. 连接前备箱盖锁总成电气连接器，然后接合连接器锁。
  4. 连接前备箱盖锁执行机构电气连接器。
  5. 安装卡子并确保卡子已完全就位，然后将环境温度传感器安装到主动进气格栅上。
  6. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  7. 连接主动进气格栅电气连接器，然后接合连接器锁。
  8. 连接雷达传感器电气连接器。
  9. 连接左侧和右侧前气囊传感器电气连接器。
    图 4. 左侧如图所示，右侧类似
  10. 安装前饰板请参阅 饰板 - 前（拆卸和安装）
  11. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  12. 连接低压电源。请参阅 12V/低压电源（断开和连接）。
  13. 升起左侧前车窗并关闭左侧前车门。
