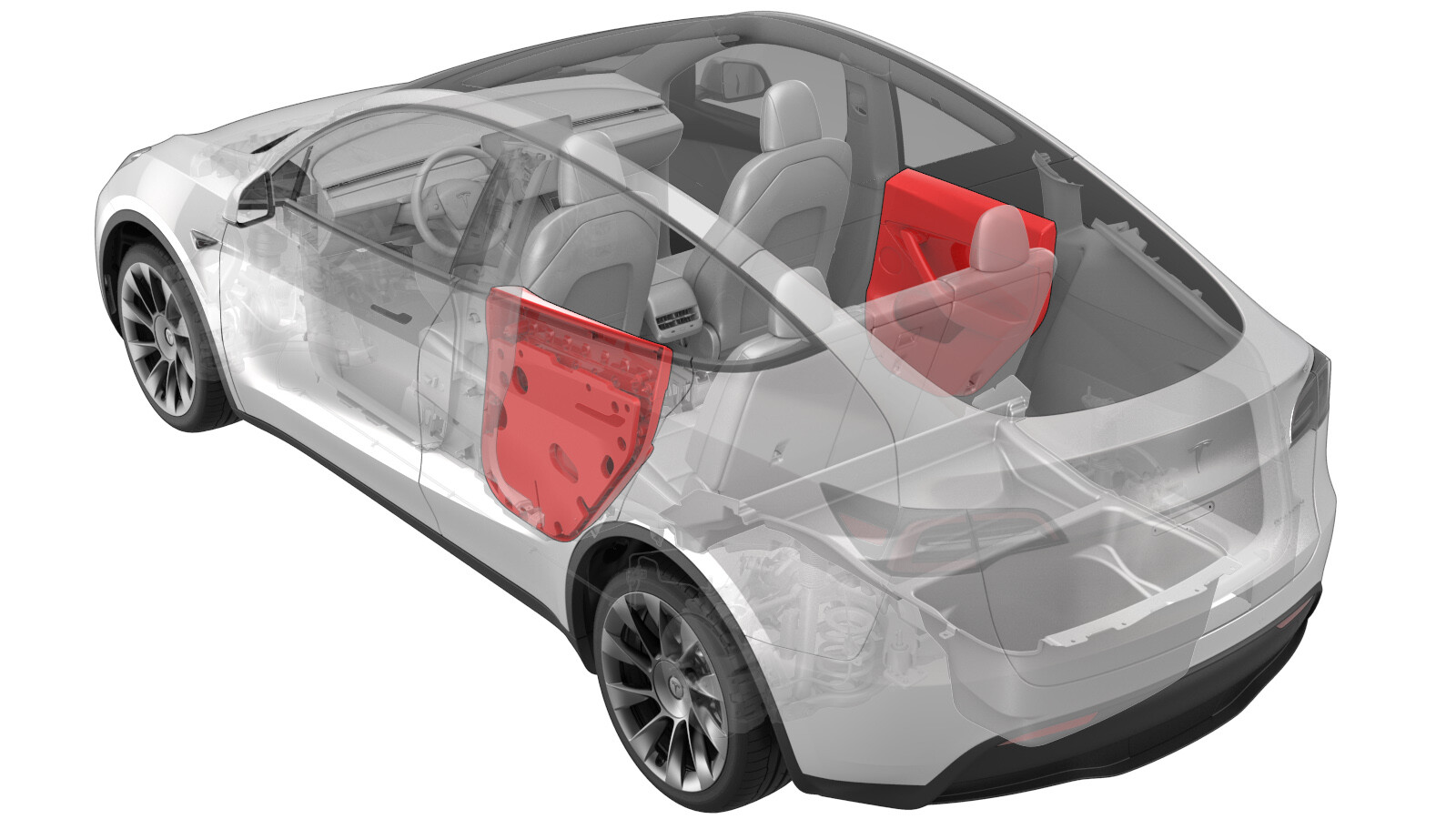

面板 - 车门饰板 - 后 - LH(拆卸和安装)

校正代码 15132001 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

    扭矩规格

    表 1. 扭矩规格面板 - 车门饰板 - 后 - LH(拆卸和安装)
    描述 扭矩值 推荐工具 重复使用/更换 备注
    后车门饰板至后车门螺钉
    6 Nm (4.4 lbs-ft)
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    重复使用
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅使用零件号如下所示的紧固件:
    • 1526998-99-A 或更高版本。安装前,确认 M6-1.0x28 的螺栓尺寸。

    拆卸

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅使用零件号列在本程序中的饰板螺钉。请参阅第 12 步了解更多信息。
    1. 打开 LH 后车门,完全降下车窗。
    2. 拆下 LH 后车门路面照明灯。请参阅地面照明灯 - 后车门 - LH(拆卸和更换)

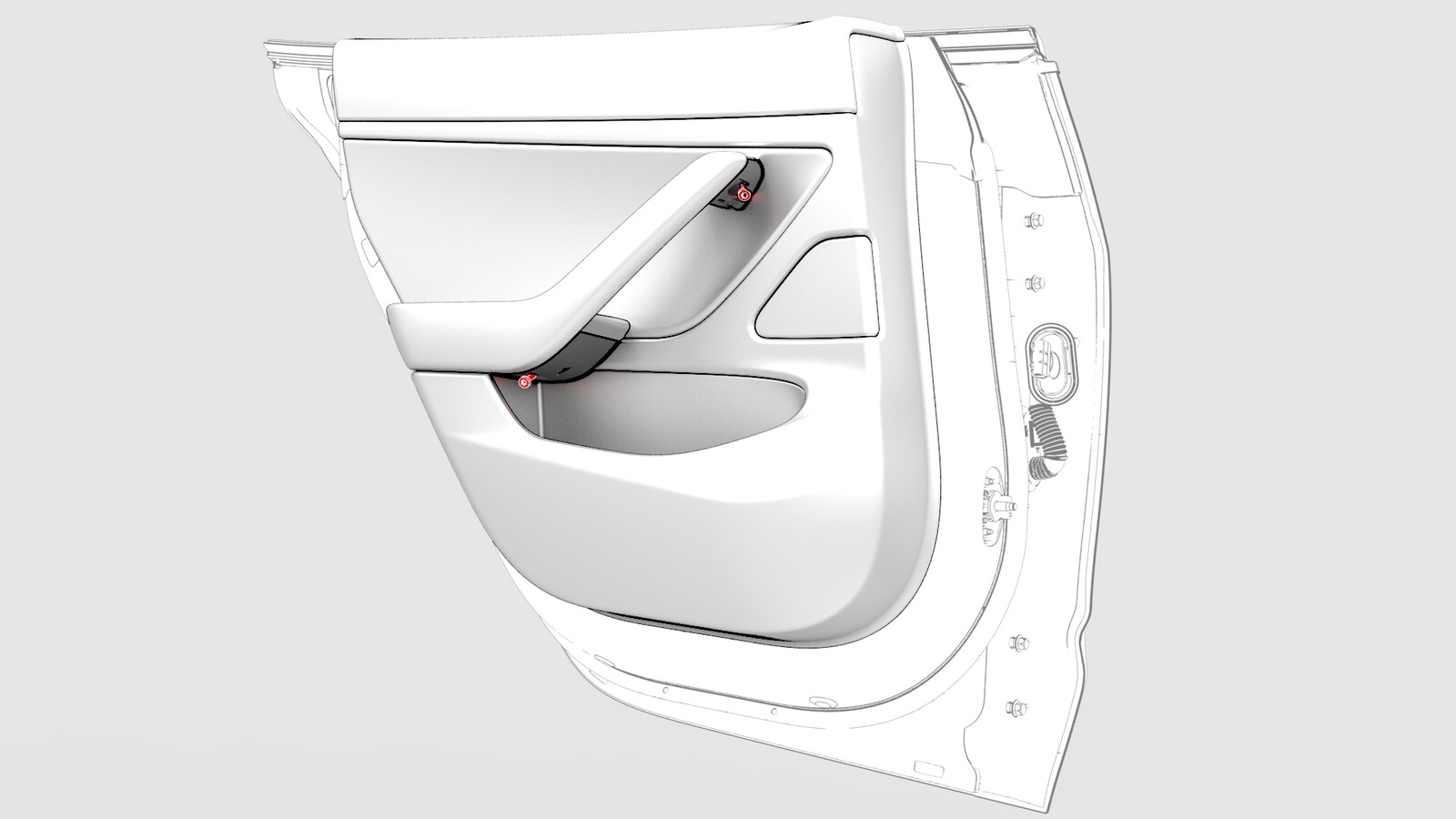

    3. 拆下将饰板固定到车门的螺钉。
      6 Nm (4.4 lbs-ft)
      提示: 推荐使用以下工具:
      • 梅花 T30 套筒
      • 1/4 英寸标准棘轮
      • 2 英寸加长件
      • 1/4 英寸扭矩扳手(仅适用于安装程序)
    4. 从路面照明灯开口处拉出饰板,以便松开将饰板固定到车门的夹子。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      此时切勿从车门上拆下饰板。

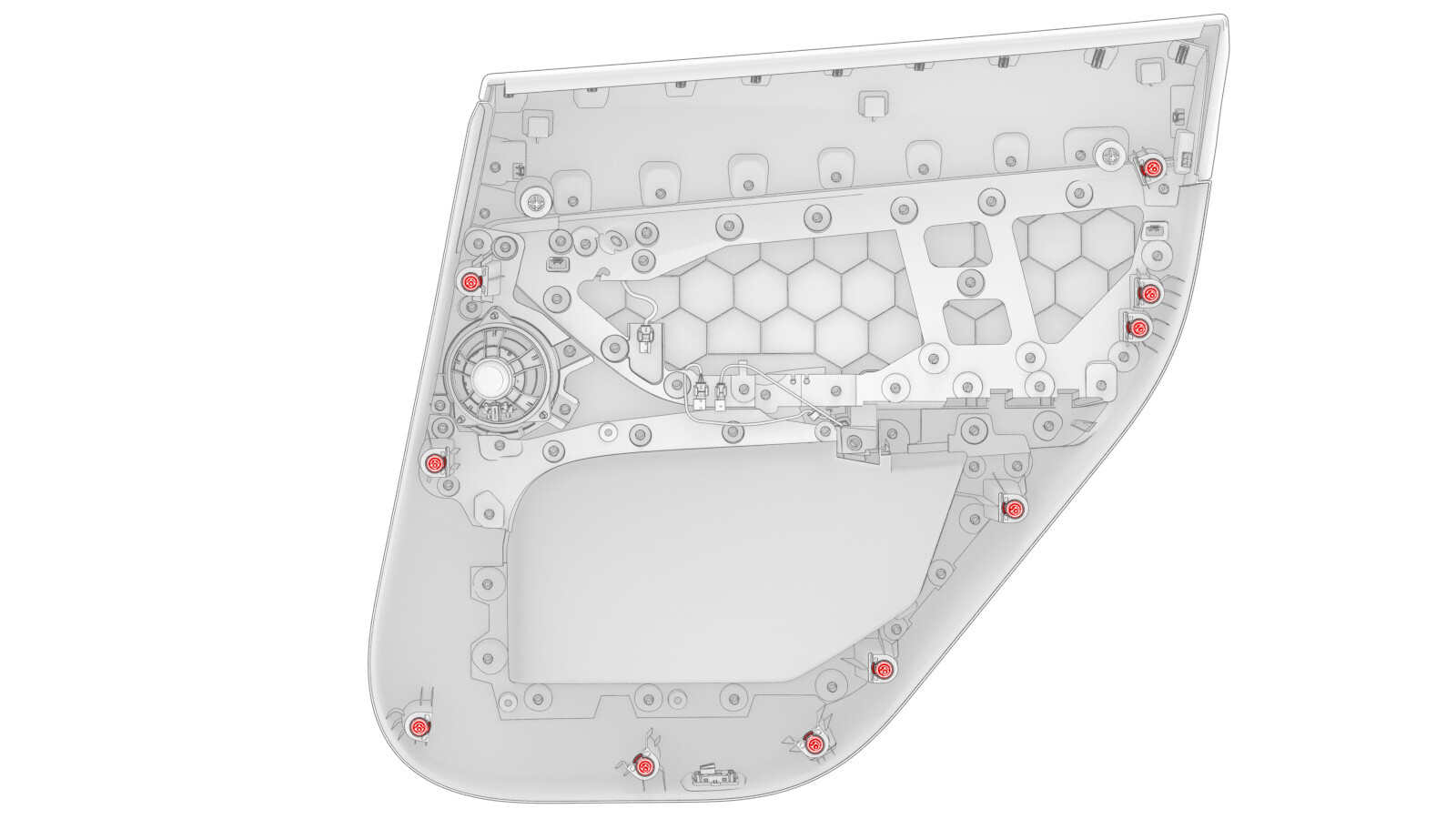

      图 1. 饰板夹位置

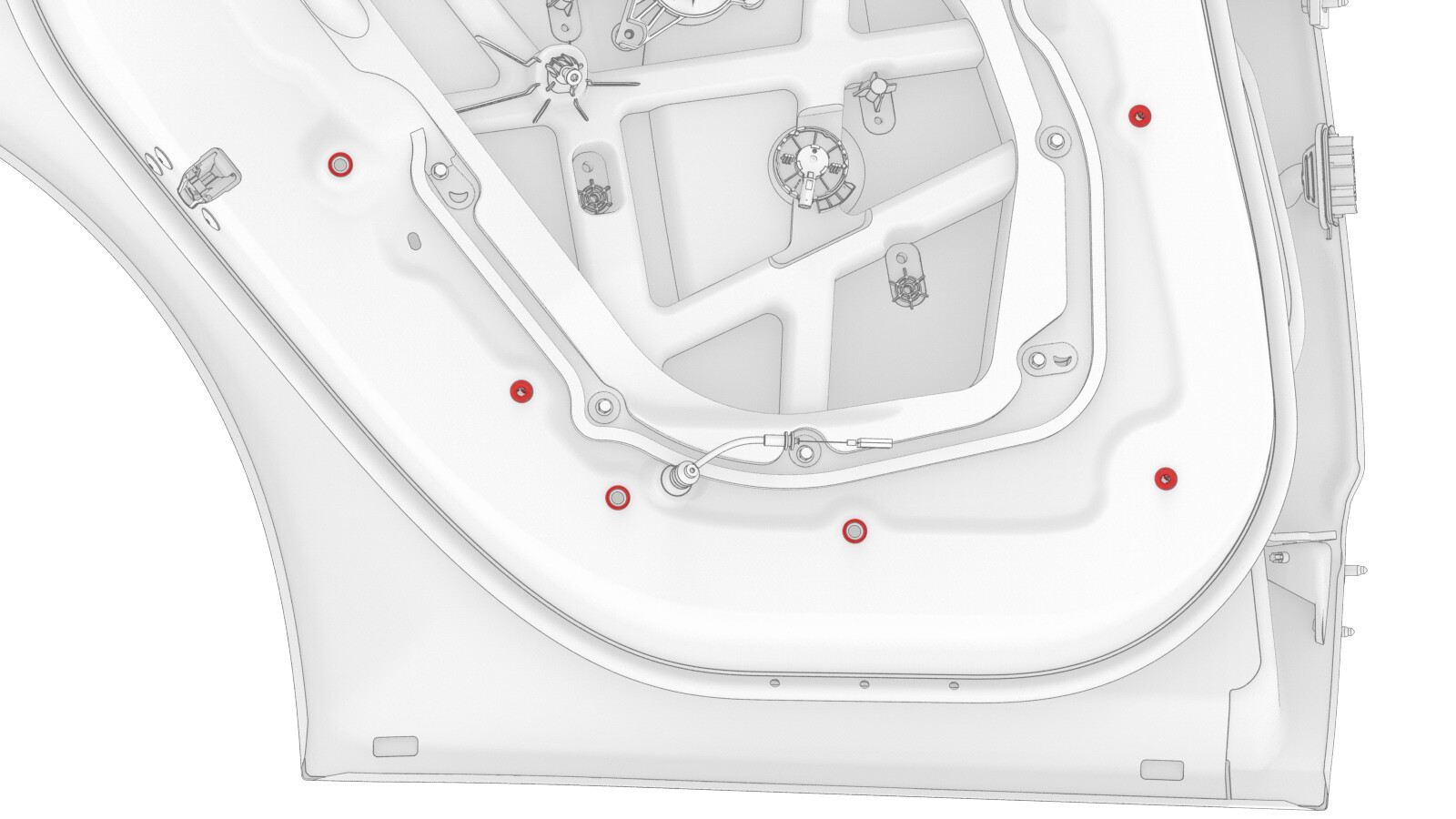

      图 2. 车门夹位置
    5. 继续拉动,并从下至上松开饰板边缘的所有卡子。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      此时切勿从车门上拆下饰板。
    6. 断开电气线束与连接器的连接。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      此时切勿从车门上拆下饰板。

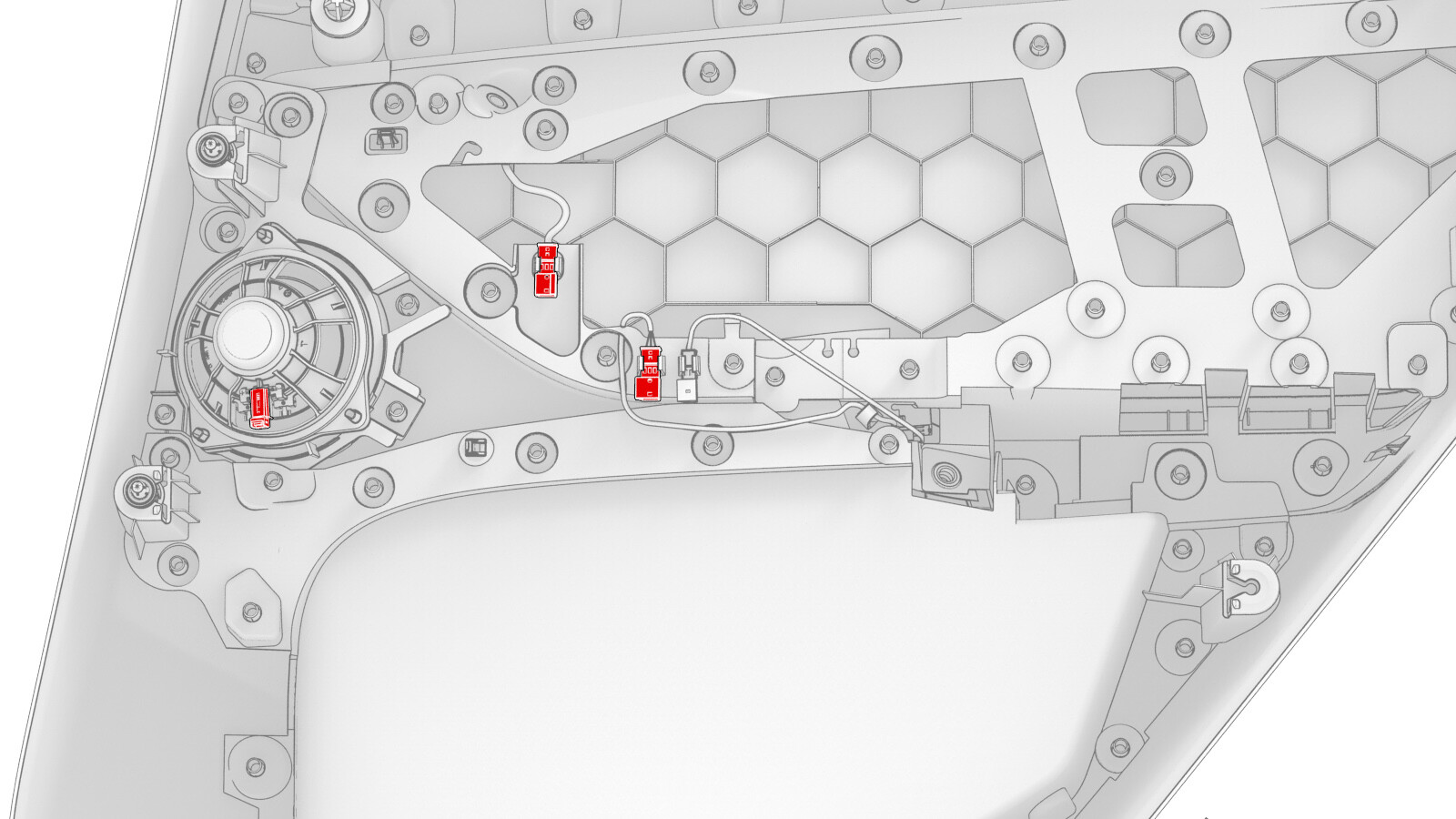

      图 3. 饰板连接器

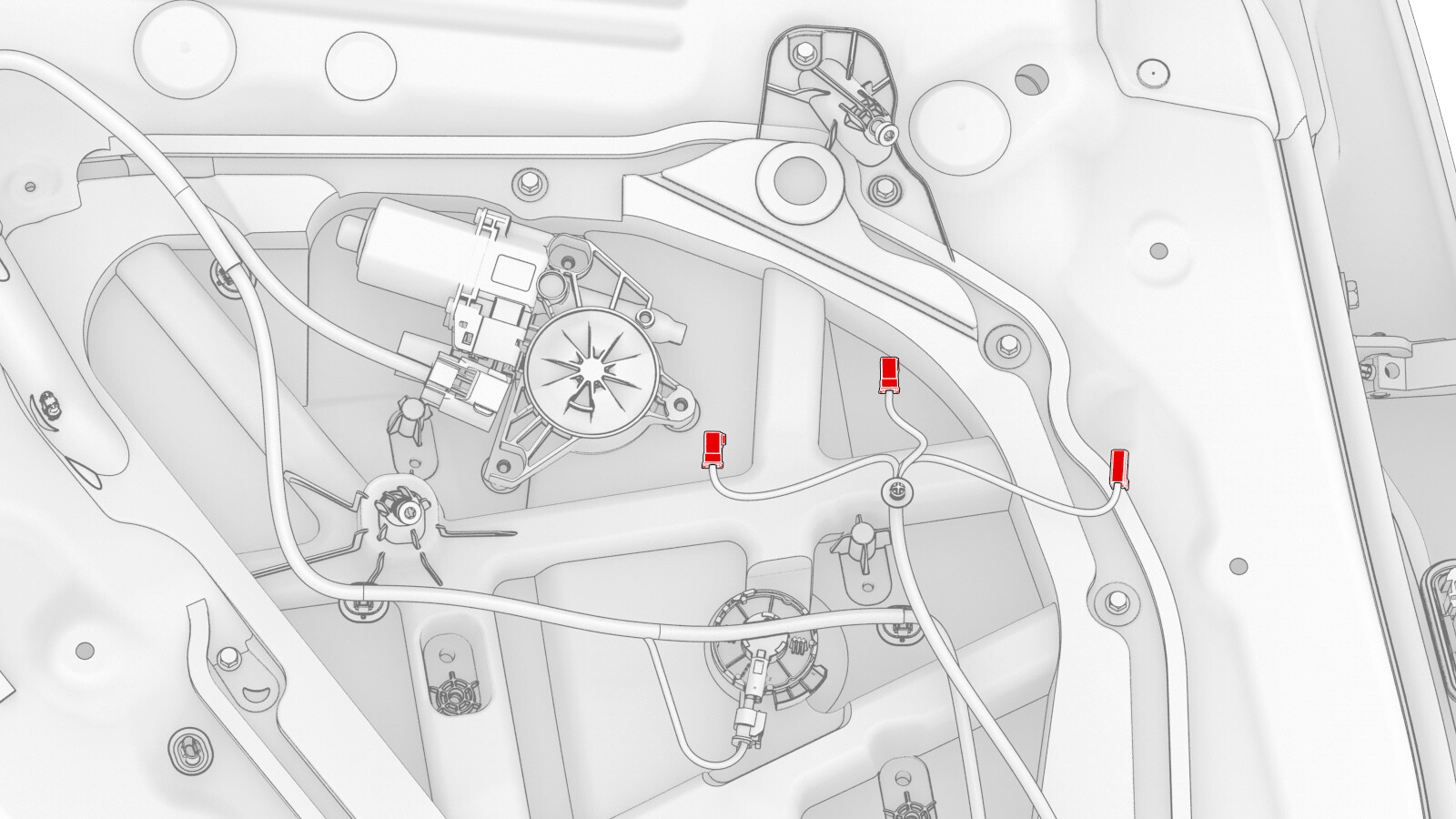

      图 4. 车门电气线束连接器

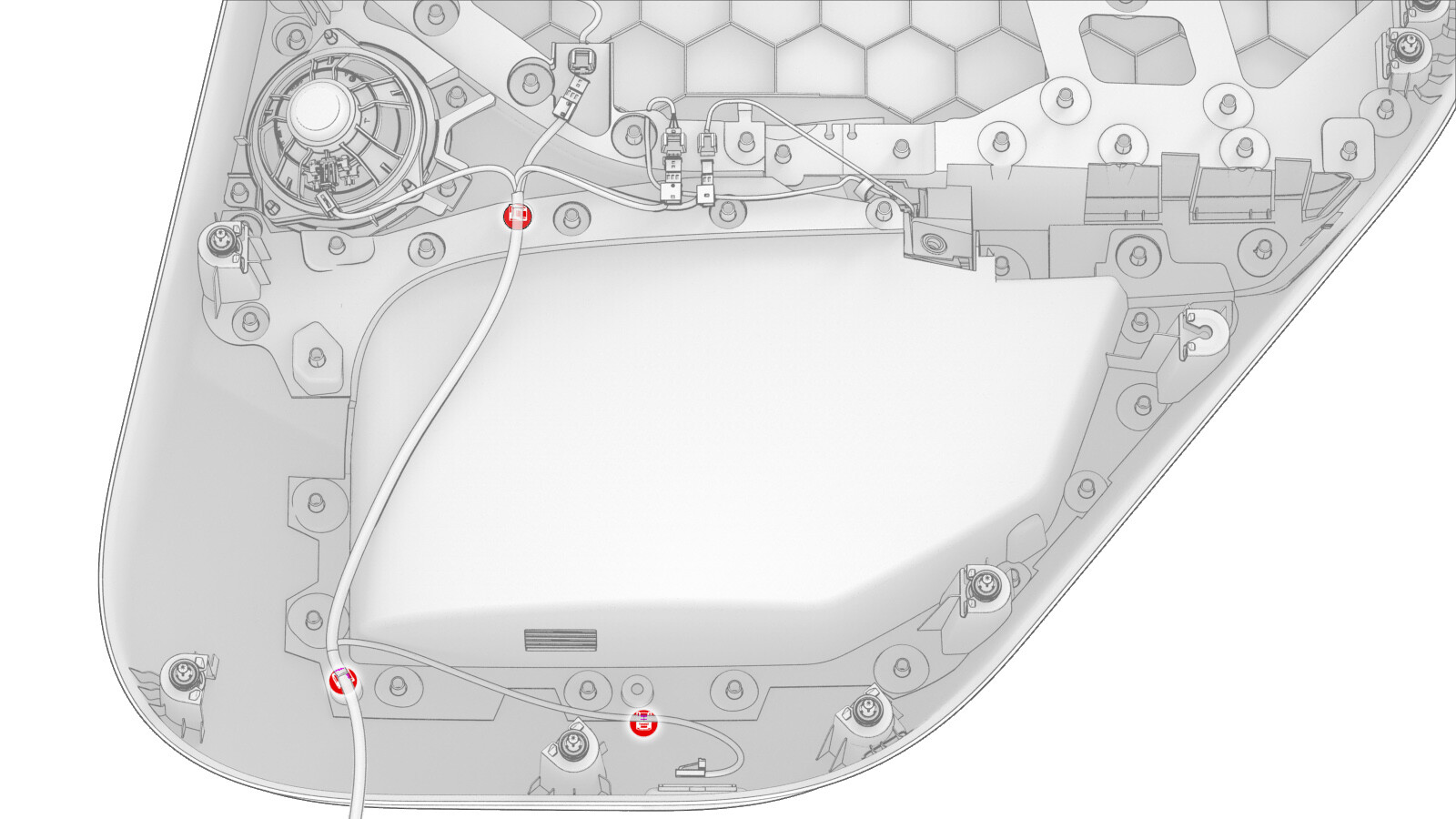

    7. 松开将电气线束固定到 LH 后门饰板的夹子。
    8. 抬高饰板,使其与车门脱钩,然后从车门上拆下饰板。
    9. 检查左后车门上是否有剩余的推入式卡子固定器,如果有,则需将其从车门上拆下。

    安装

    1. 检查 LH 后车门和 LH 后车门饰板的情况。更换所有已损坏的夹子,维修受损部位。
    2. 将饰板放置在车门处,倚靠在车门边缘。
    3. 拧紧将电气线束固定到饰板的夹子。

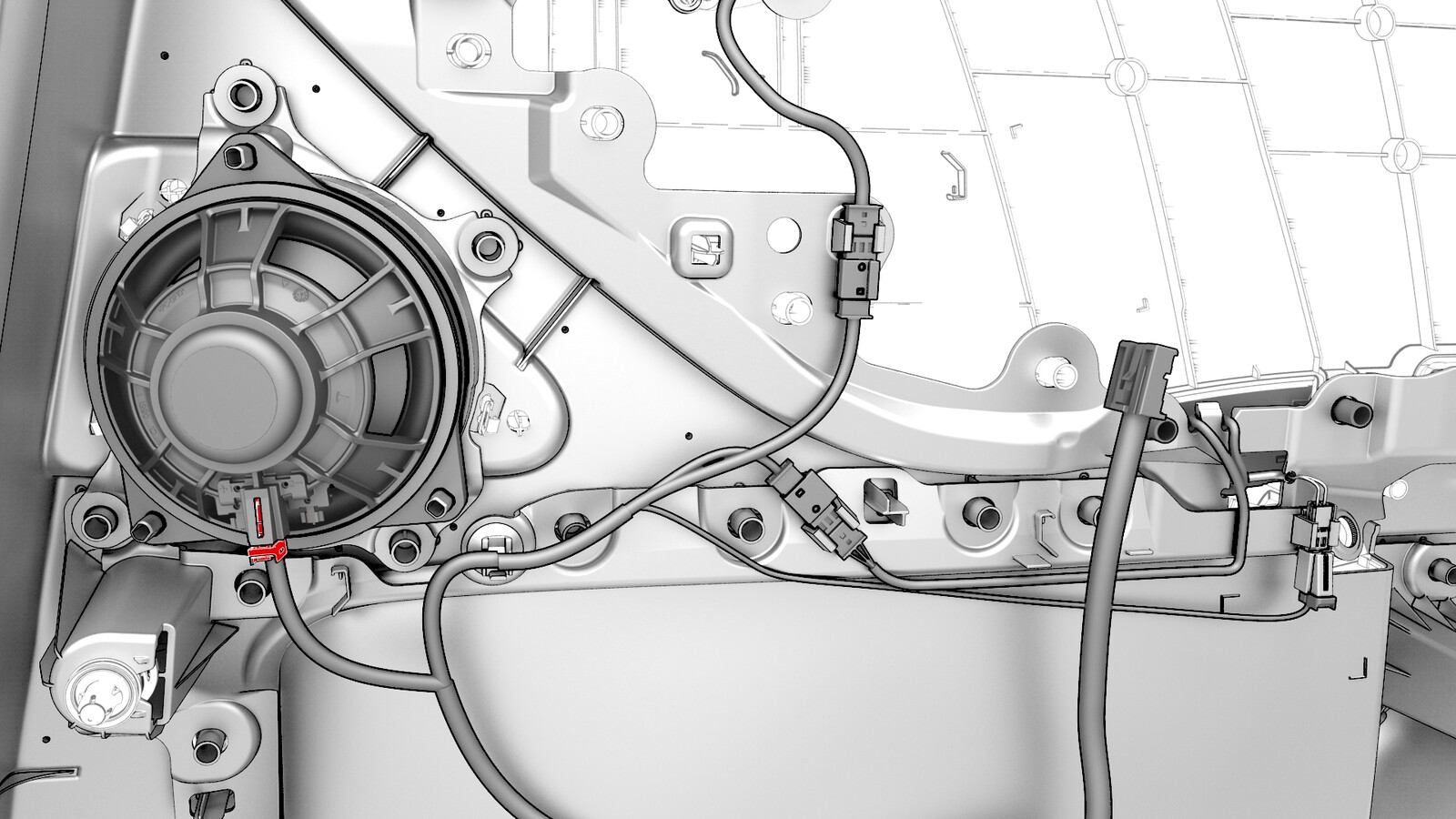

    4. 将电气线束的短脱线连接到扬声器。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      如果车门灯连接器插入到扬声器中,扬声器将永久受损,并可能引起熔化。请勿将电气线束扬声器连接器和车门灯连接器互换。
    5. 将电气线束连接到 LH 后车门饰板连接器。

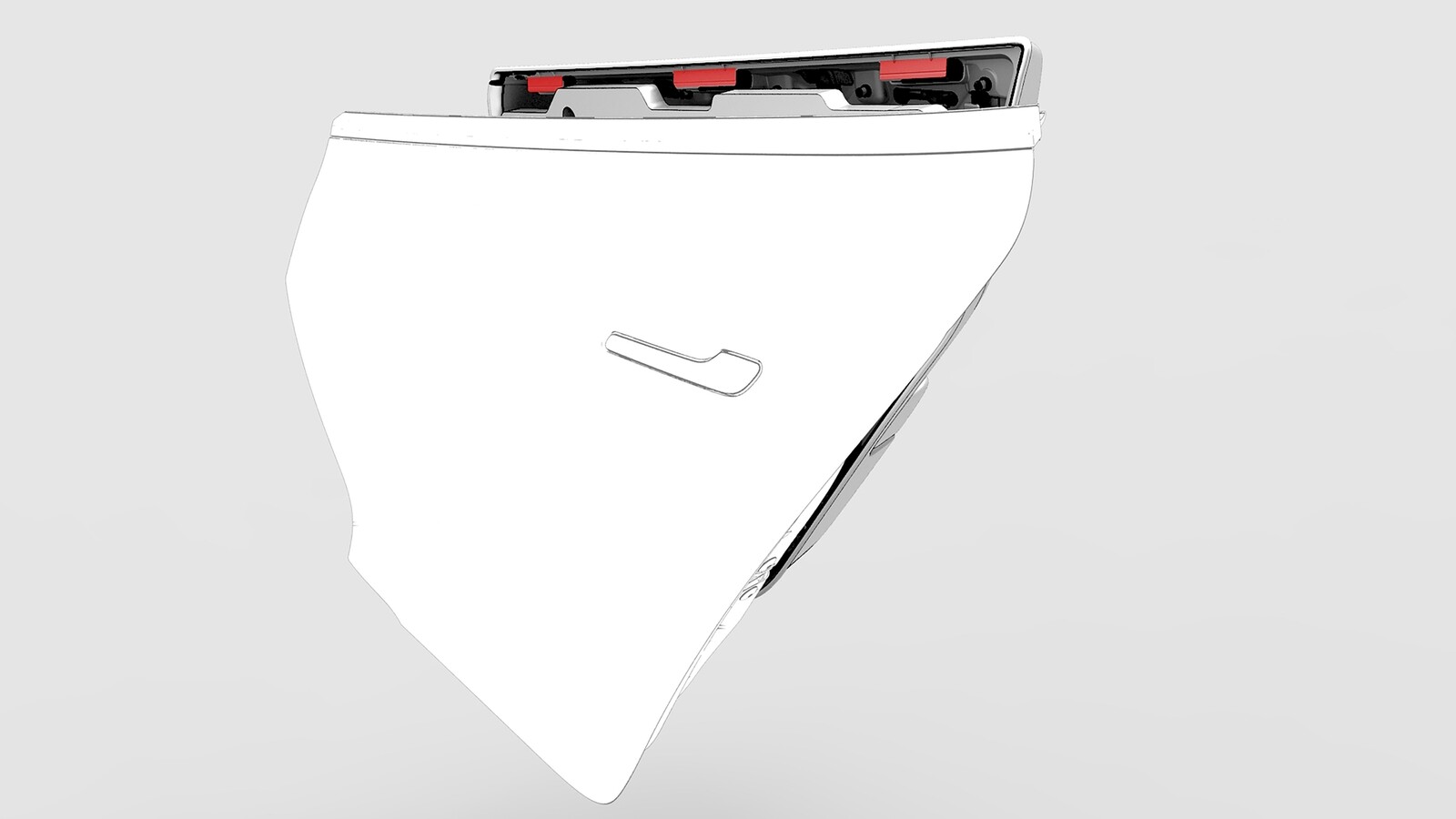

    6. 抬起饰板,轻轻下压 LH 后车门内侧密封条,然后将 3 处饰板锁片挂入车门顶部边缘。
    7. 移动电气线束连接器,让路面照明灯从饰板底部孔中出来。
    8. 安装 LH 后车门路面照明灯。请参阅地面照明灯 - 后车门 - LH(拆卸和更换)
    9. 确保连接后,路面照明灯和地图氛围灯亮起。
    10. 拧紧将饰板固定到车门的夹子。
    11. 确保饰板装配紧固,不存在因卡子错位或弯曲而产生的缝隙。
    12. 安装将 LH 后车门饰板固定到 LH 后车门的螺钉。
      6 Nm (4.4 lbs-ft)
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      仅使用零件号如下所示的紧固件:
      • 1526998-99-A 或更高版本。安装前,确认 M6-1.0x28 的螺栓尺寸。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      确保正确紧固所有紧固件,不存在脱纹。
      提示: 推荐使用以下工具:
      • 梅花 T30 套筒
      • 1/4 英寸标准棘轮
      • 2 英寸加长件
      • 1/4 英寸扭矩扳手(仅适用于安装程序)
    13. 升高车窗,关闭车门。
