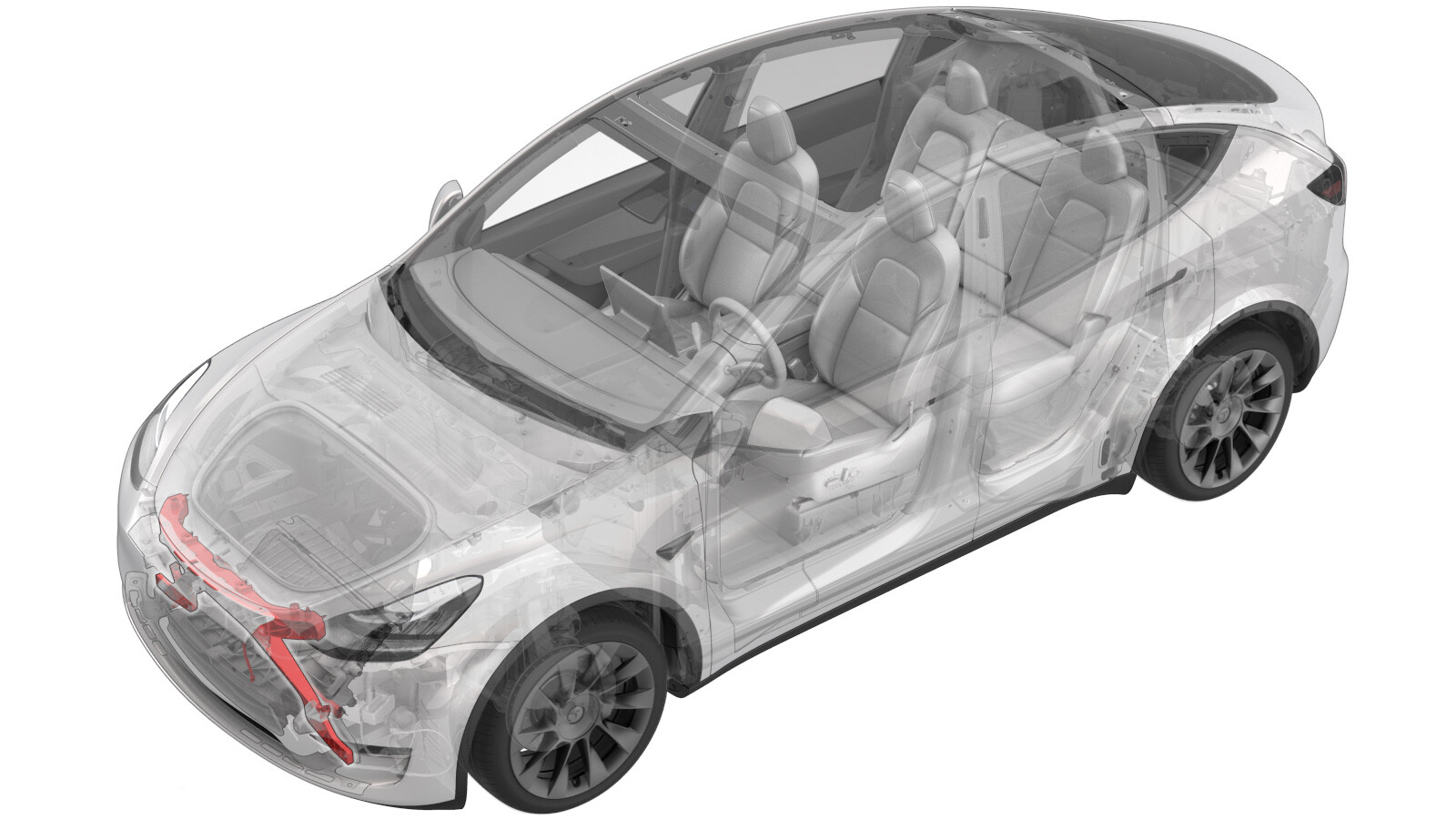

支架 - 前端（拆卸和更换）

校正代码 10101002 2.28 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

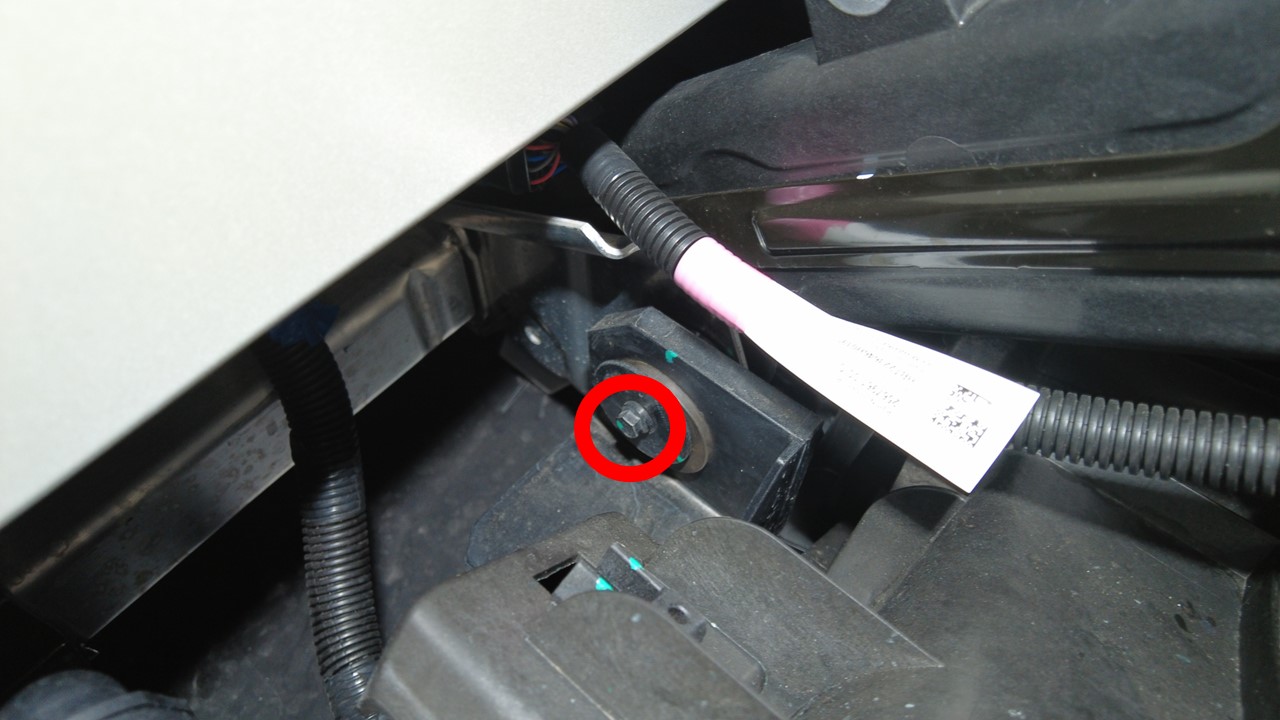

扭矩规格

表 1. 扭矩规格： 支架 - 前端（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左右下方格栅前端模块 (FEM) 支架固定到前端支架的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米六角
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用
将前雷达支架固定到前端支架的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸锁止加长件
 重复使用
将上支柱支架固定到前端支架的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将传动装置固定到前端支架的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用

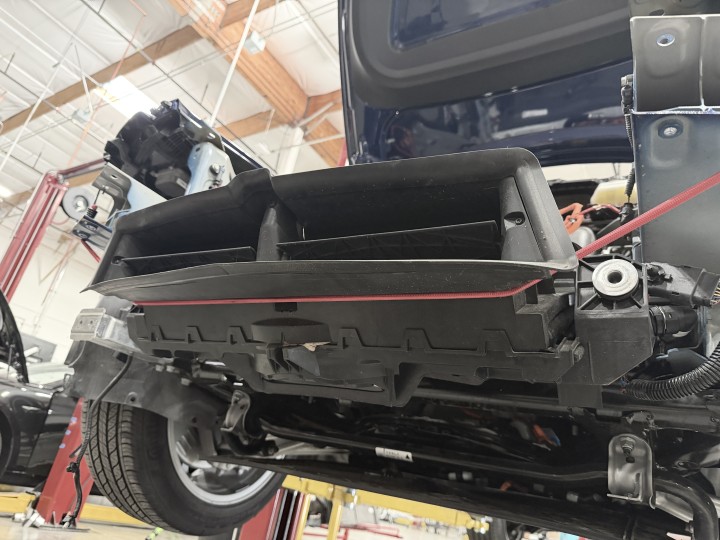

将前备箱盖闩锁总成固定到前端支架的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
前端支架顶部的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用
将配有减能器的前保险杠固定到左右防撞罐的螺栓
75 Nm (55.3 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
更换
将前保险杠梁固定到踝部止动爪左侧的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用
将前端支架固定到踝部止动爪左侧的螺栓
7 Nm (5.2 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用
将前端支架固定到左副车架防撞罐的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用
将冷却风扇模块左右侧固定到车辆的螺栓
10 Nm (7.4 lbs-ft)
  • 8 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将前饰板左角固定到翼子板的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将前饰板顶部固定到车辆的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将前备箱储物单元加固支架固定到冷却风扇的螺栓
48 Nm (35.4 lbs-ft)
  • E14 套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用

拆卸

  1. 打开左前车门，完全降下左前车窗。
  2. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  3. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 拆下将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器

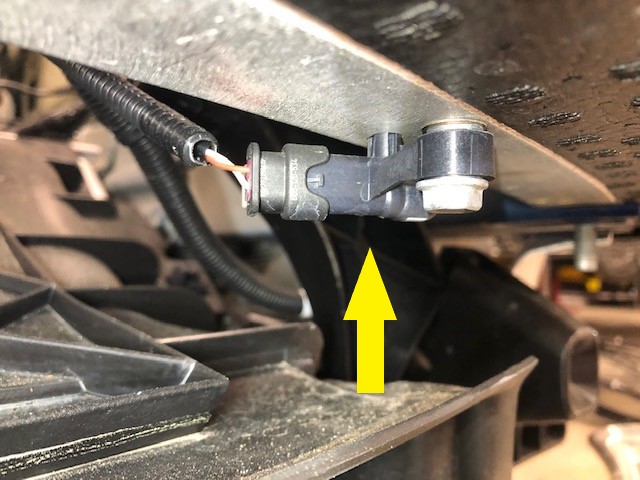

  5. 松开连接器锁，然后断开主动进气格栅电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
  6. 从主动进气格栅上拆下环境温度传感器盖，然后断开传感器电气连接器。
  7. 拆卸将前备箱储物单元加固支架固定到冷却风扇的螺栓，然后将支架向后滑动以留出间隙。
    48 Nm (35.4 lbs-ft)
    提示： 推荐使用以下工具：
    • E14 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  8. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  9. 拆下 LH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
  10. 松开将 LH 和 RH 前轮拱内衬前部固定到车辆的夹子 (x4)，然后将轮拱内衬放置一旁，以便执行以下步骤。
  11. 拆卸将前饰板左角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  12. 重复第9步至第11步，完成车辆右侧相关操作。
  13. 部分松开前饰板的 RH 侧。
  14. 松开连接器锁，然后断开电气连接器与右轮罩中的前饰板之间的连接。
  15. 松开将电气线束固定到行人警示扬声器总成的夹子。
  16. 将锁片滑离行人警示线束连接器，然后向下按压锁片，以断开连接器与行人警示扬声器总成的连接。
  17. 将前饰板 LH 侧与车辆分离，然后从车上拆下饰板。将饰板放在有垫板的平面上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地松开将下部前照灯支架固定到前饰板的锁片，否则锁片会断掉。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    踝部止动爪的边角非常锋利，可能会造成人身伤害。

    图示为左侧踝部止动爪边角；右侧边角与之类似

  18. 在车辆 LH 前侧的下方放置冷却液排放容器。
  19. 松开将散热器入口软管固定到冷却风扇模块的夹子，断开软管，让冷却液排出，然后插接外螺纹接头和内螺纹接头。
  20. 在车辆右前侧下方放置冷却液排放容器。
  21. 松开将散热器出口软管固定到冷却风扇模块的卡子，断开软管，等待冷却液排出，然后插接外螺纹接头和内螺纹接头。
  22. 断开冷却风扇模块连接器上的电气线束。
  23. 拆下将冷却风扇模块 LH 和 RH 下部固定到踝部止动爪的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    在协助下，向上提起冷却风扇模块，以便拆卸螺栓。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

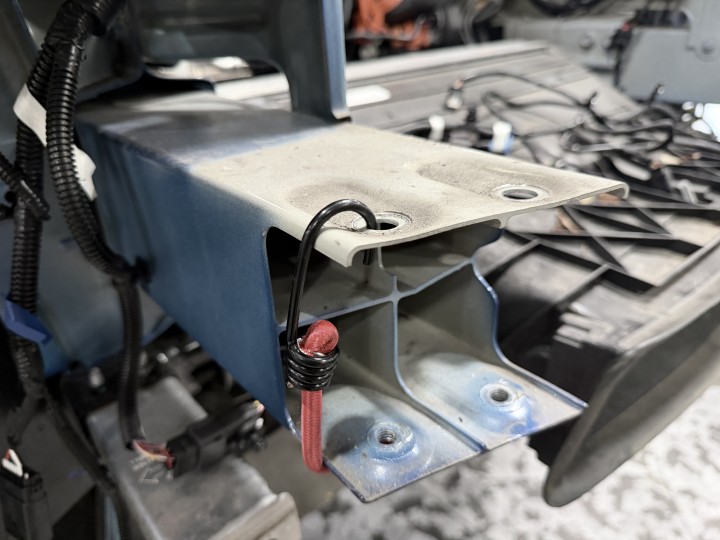

    图 1. 左侧

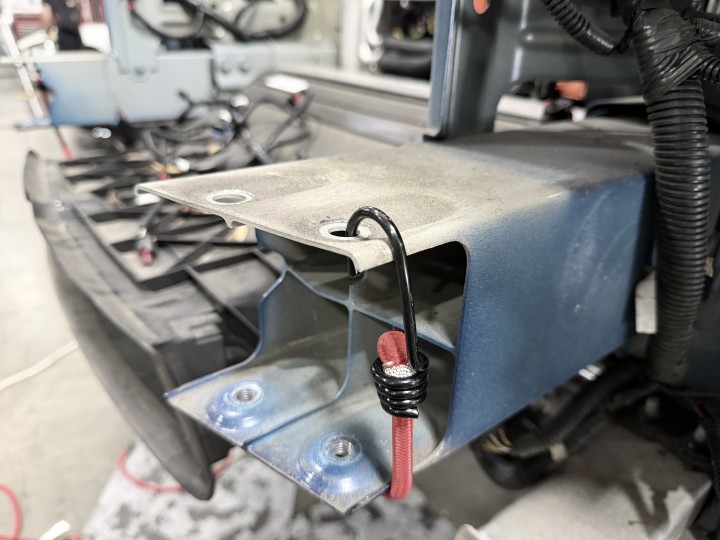

    图 2. 右侧
  24. 将冷却风扇模块总成从车上拆下。

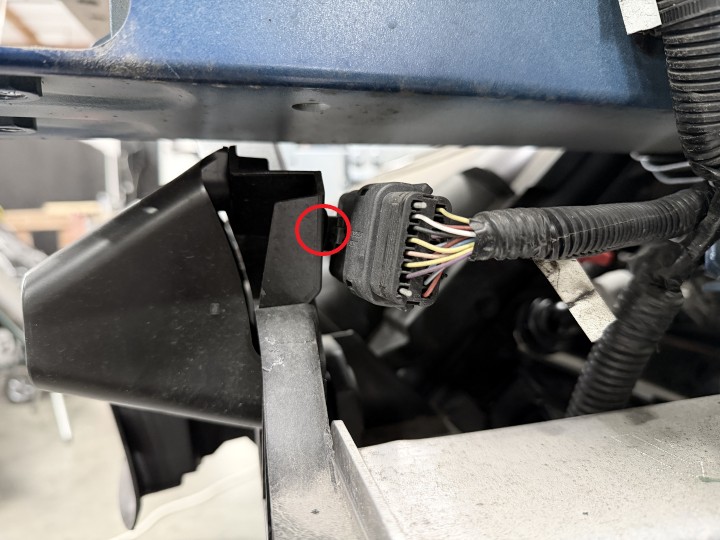

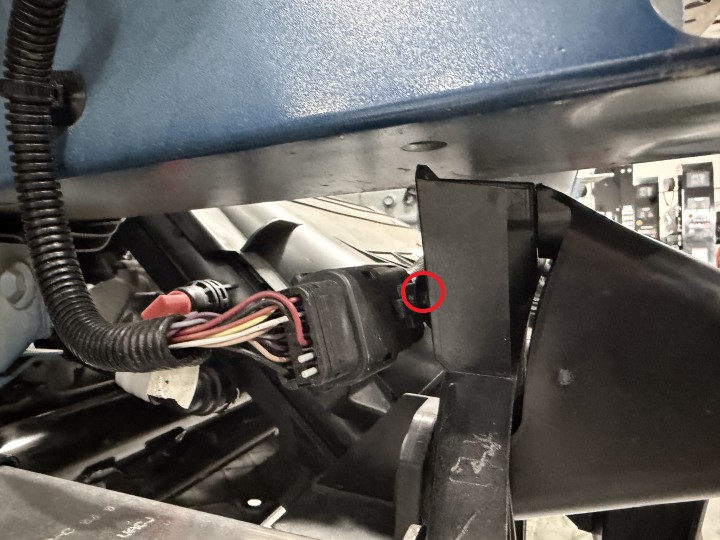

  25. 松开连接器锁，然后断开 LH 和 RH 前端支架线束连接器。
    图 3. 左侧如图所示，右侧类似
  26. 将车辆降至适宜的作业高度。
  27. 拆卸将前保险杠梁固定到踝部止动爪右侧的螺栓。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  28. 拆卸将前端支架固定到右副车架防撞罐的螺栓。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  29. 拆卸将前端支架固定到踝部止动爪右侧的螺栓。
    7 Nm (5.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  30. 对车辆的 LH 侧重复第 27 步至第 29 步
  31. 将前端支架从踝部止动爪上轻轻拉开，然后将踝部止动爪的后部向下朝着车辆前方旋转，将其拆下。

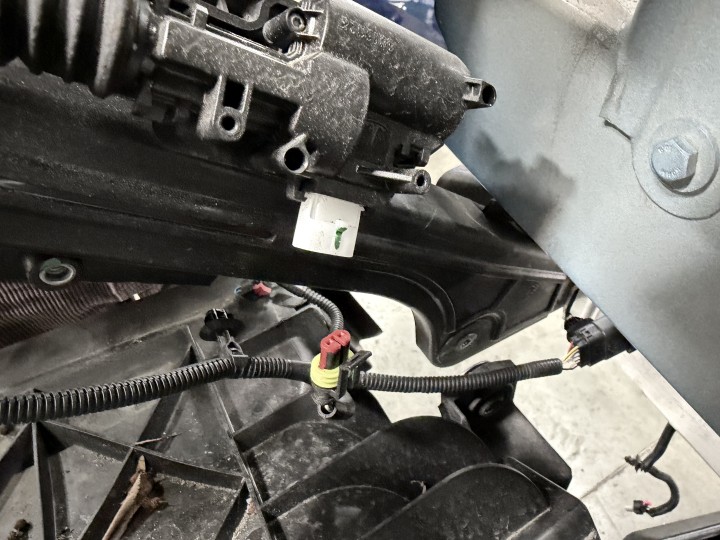

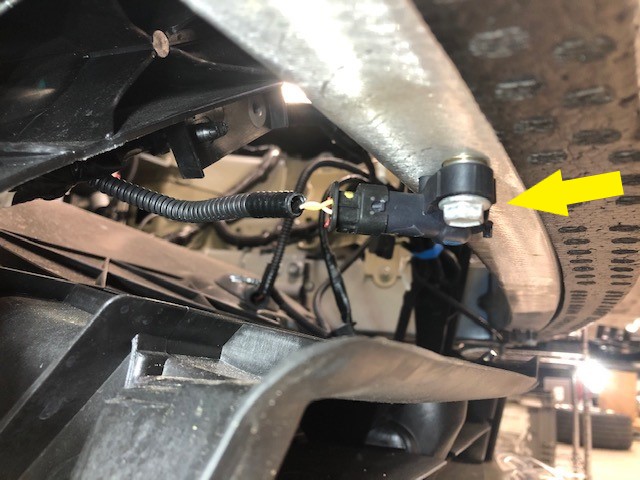

  32. 断开电气线束连接器与 LH 和 RH 前气囊传感器的连接。
    图 4. 左侧如图所示，右侧类似

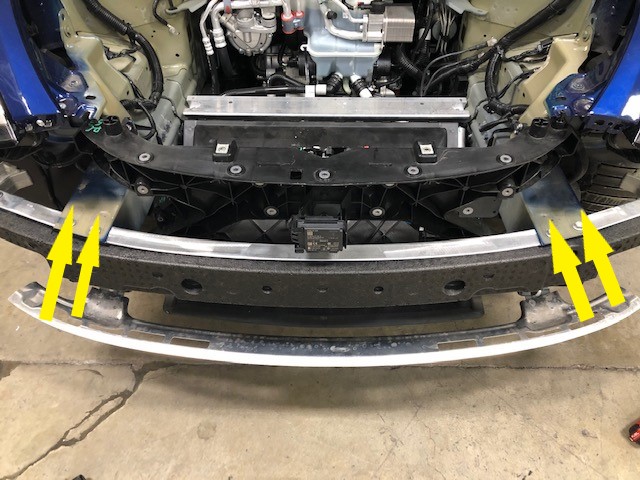

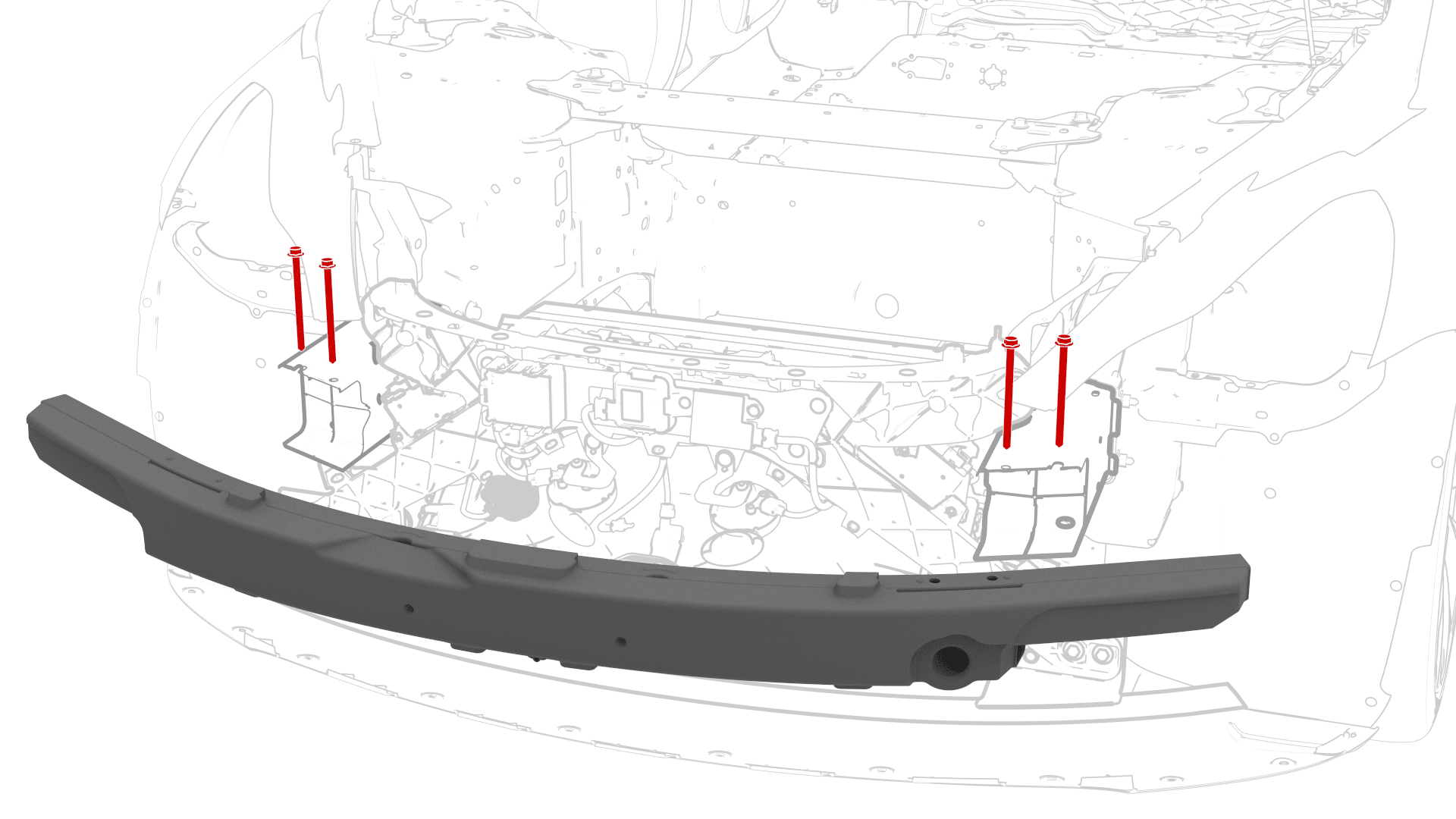

  33. 拆卸并弃置将配有减能器的前保险杠固定到左右防撞罐的螺栓。
    75 Nm (55.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件

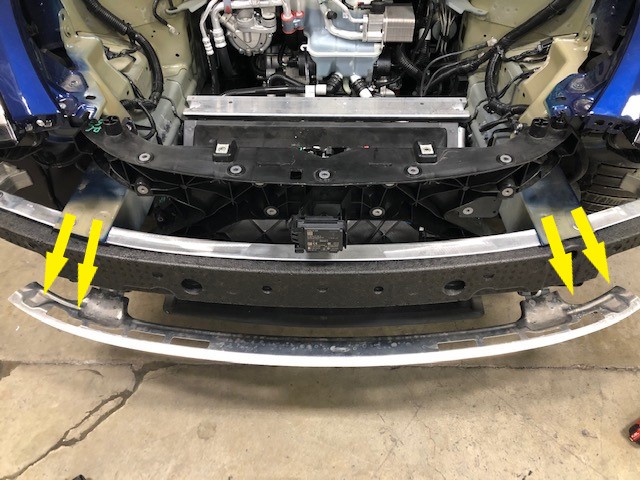

  34. 小心地从车上拆下配有能量吸收器的前保险杠。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    撬起前保险杠时，切勿损坏车身。
    Informational PurposesAn informational icon, calling your attention
    注
    使用橡胶锤轻轻敲击前保险杠，以辅助拆卸前保险杠。

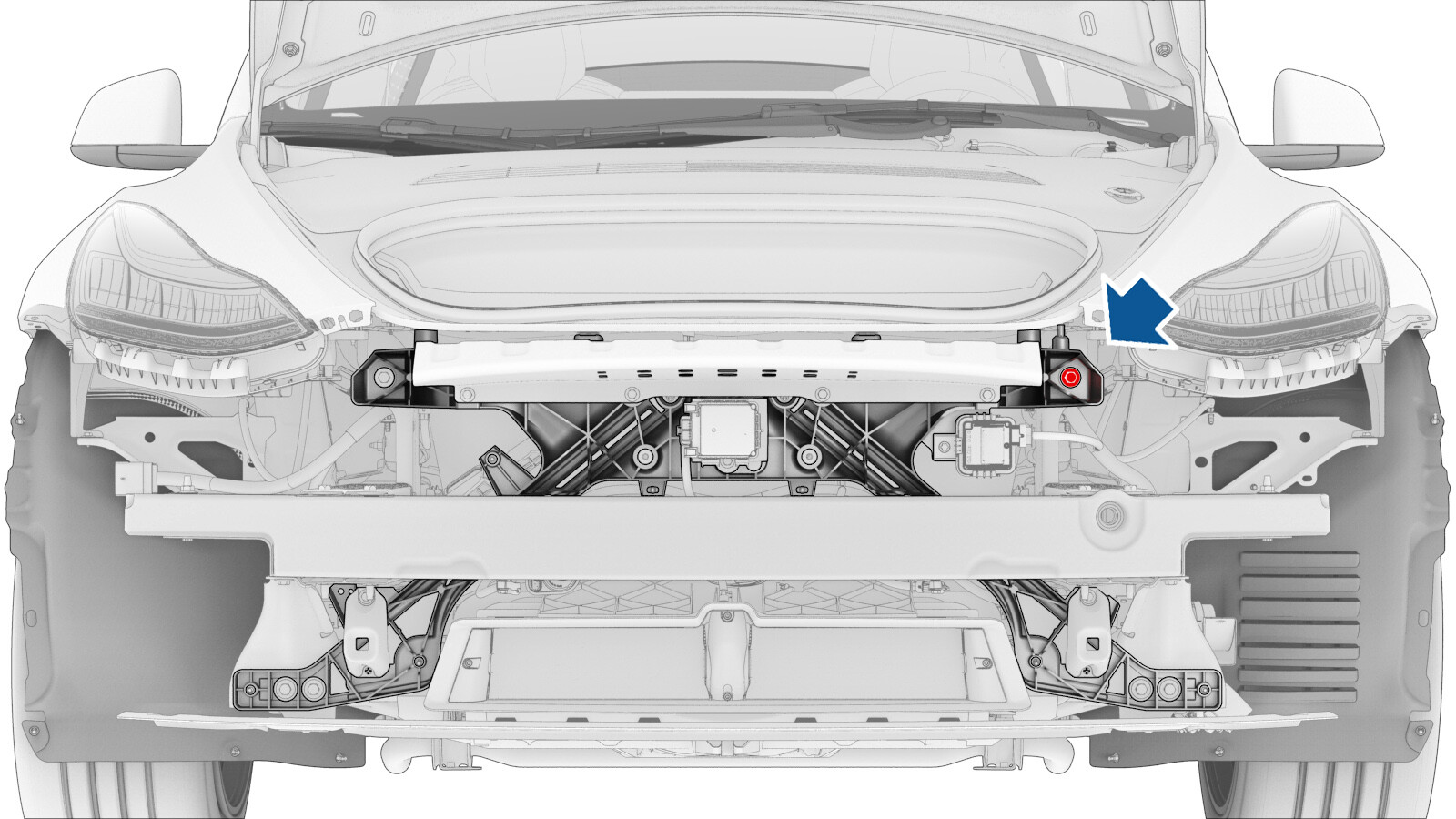

  35. 拆下前端支架顶部的 LH 螺栓。对右侧重复此步骤。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

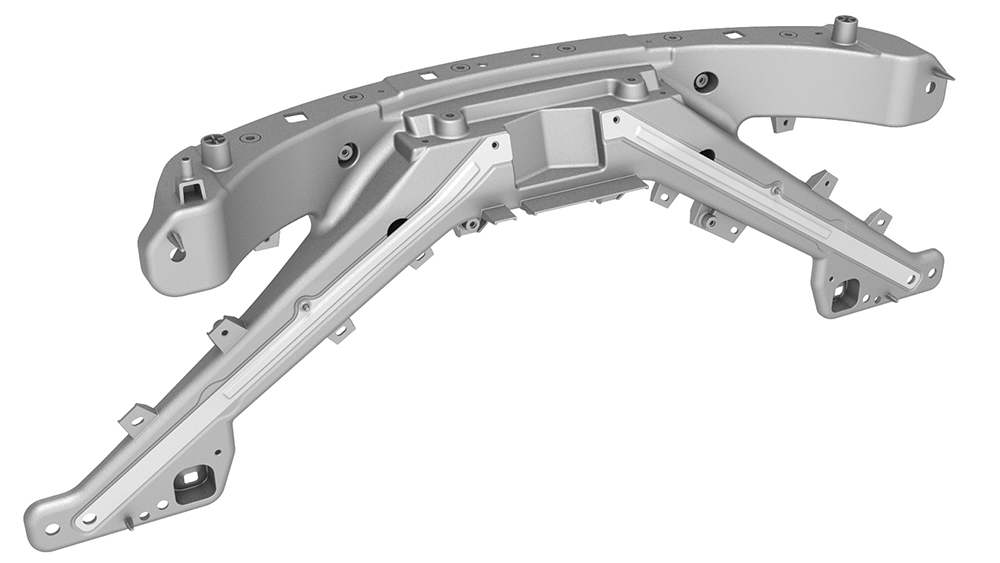

  36. 从车上拆下前端支架总成。

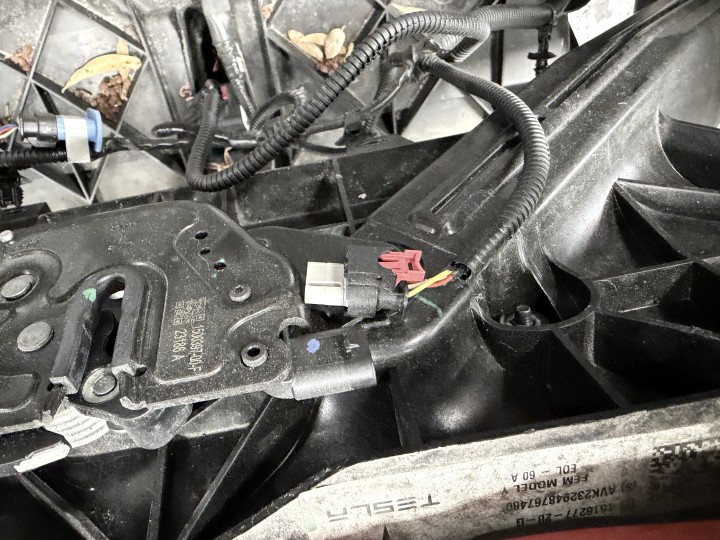

  37. 断开连接器与前备箱盖锁总成的连接。
  38. 断开连接器与前备箱盖闩锁传动装置的连接。

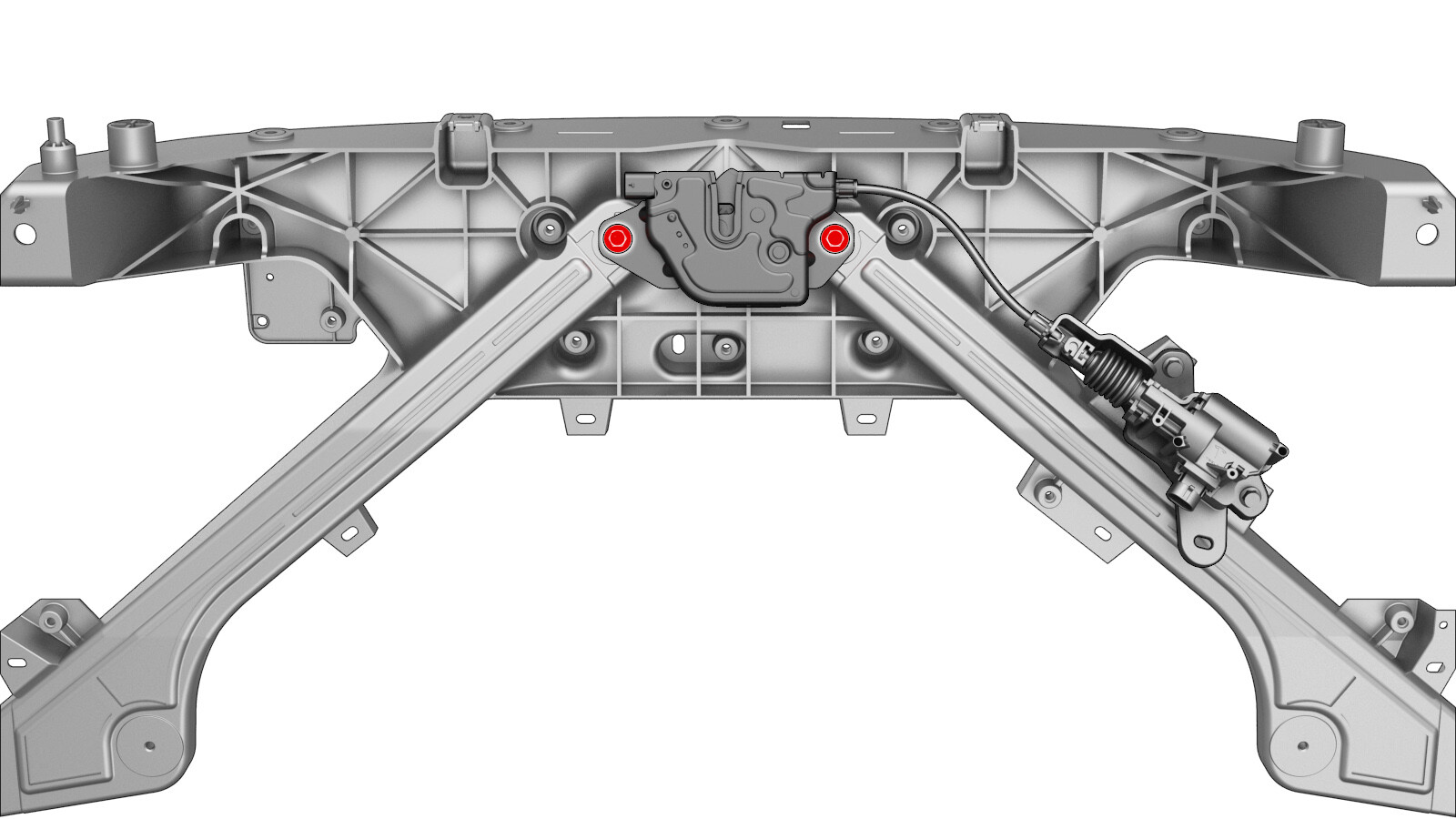

  39. 用油性记号笔标记将前备箱盖闩锁总成固定到前端支架的螺栓，然后拆下这些螺栓。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

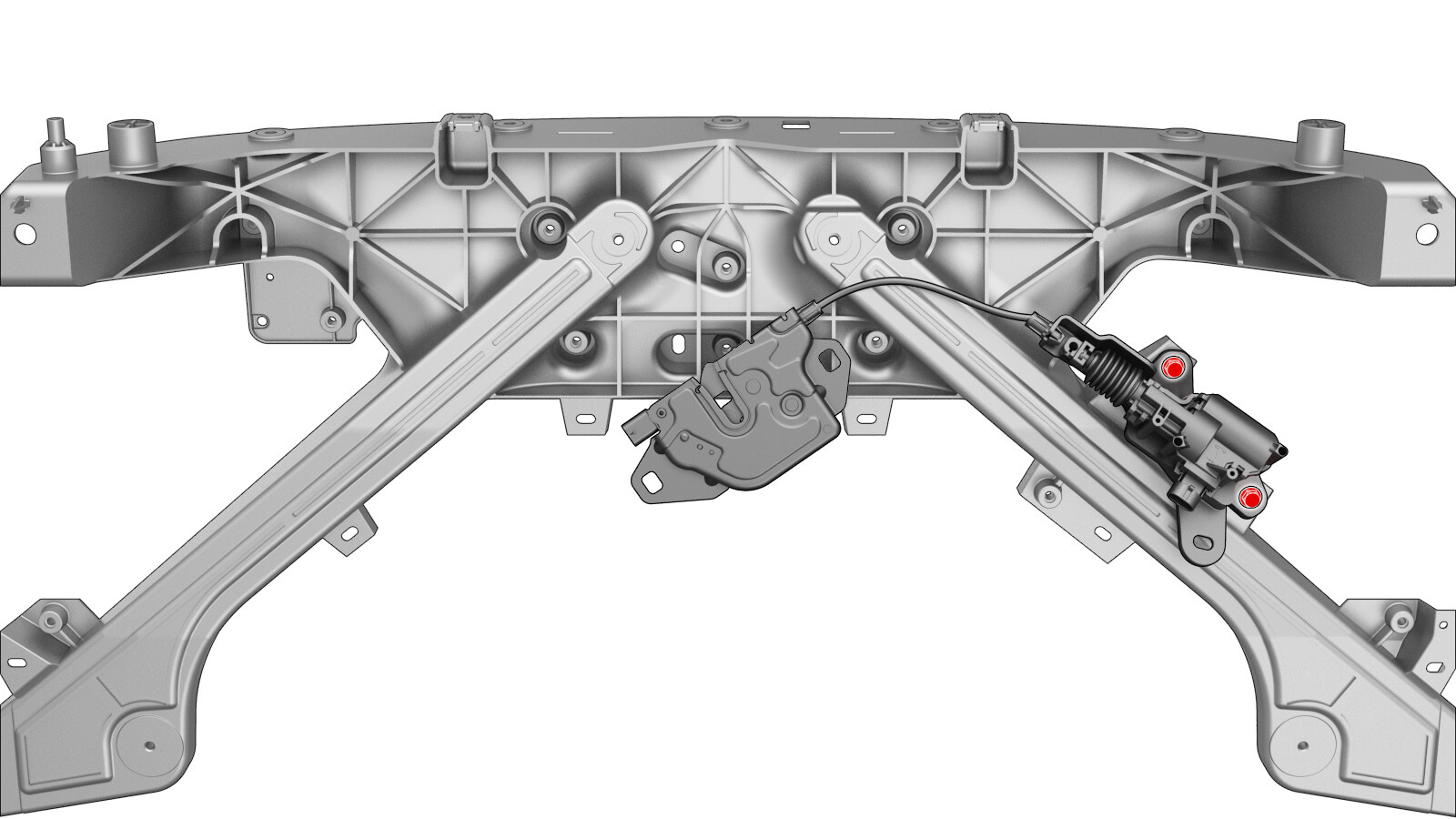

  40. 拆卸将前备箱盖闩锁传动装置固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

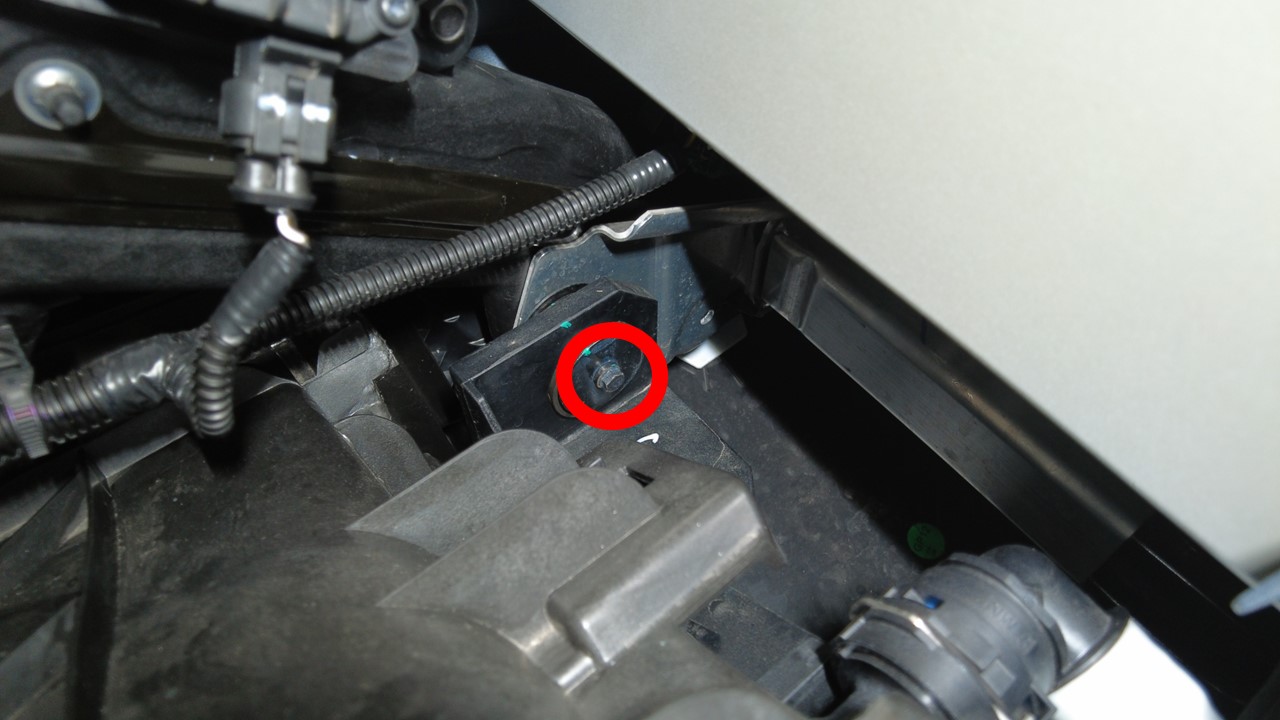

  41. 拆卸将上支柱支架固定到前端支架的螺栓并松开锁片。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
  42. 断开电气线束连接器与雷达传感器的连接。
  43. 松开将雷达传感器固定到前雷达传感器支架的固定锁片，然后将传感器从支架上拆下。

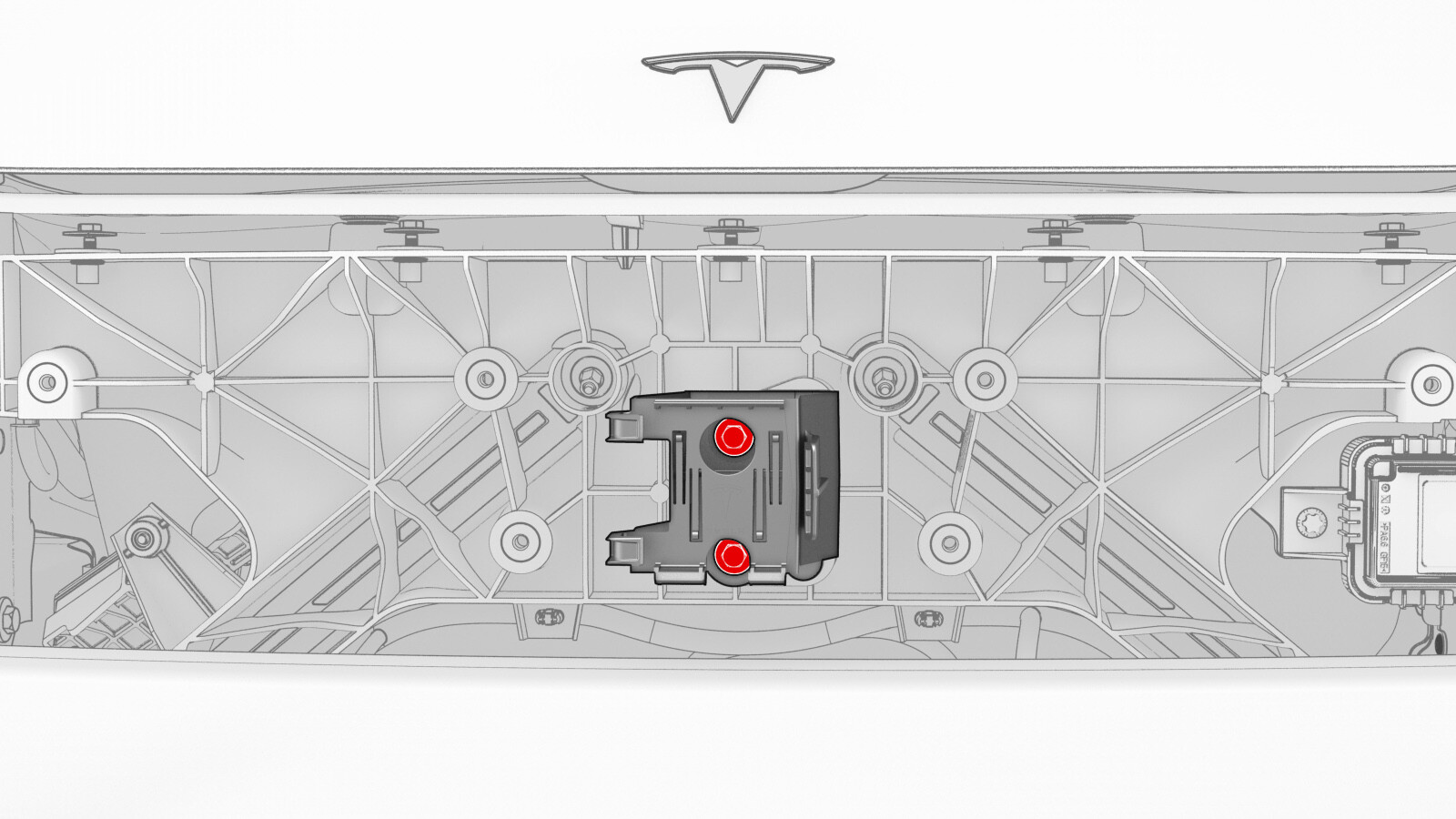

  44. 拆卸将前雷达支架固定到前端支架的螺栓，然后将雷达支架从总成上拆下。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸锁止加长件

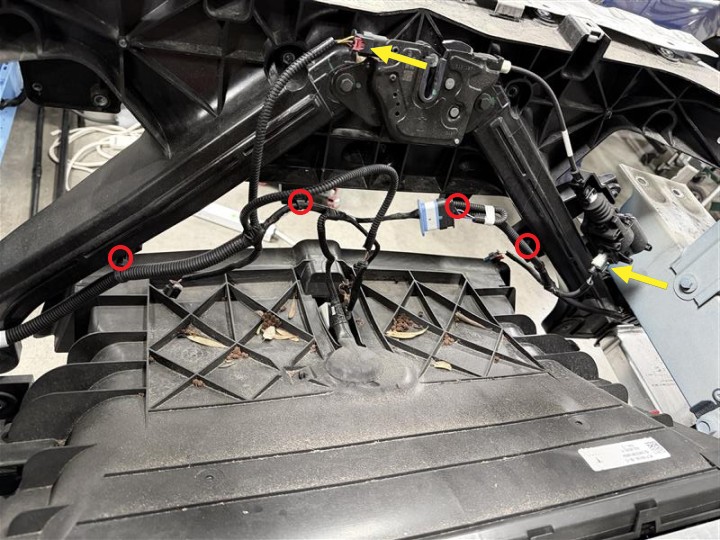

  45. 松开将电气线束固定到前端支架的夹子，然后将电气线束从前端支架上断开。

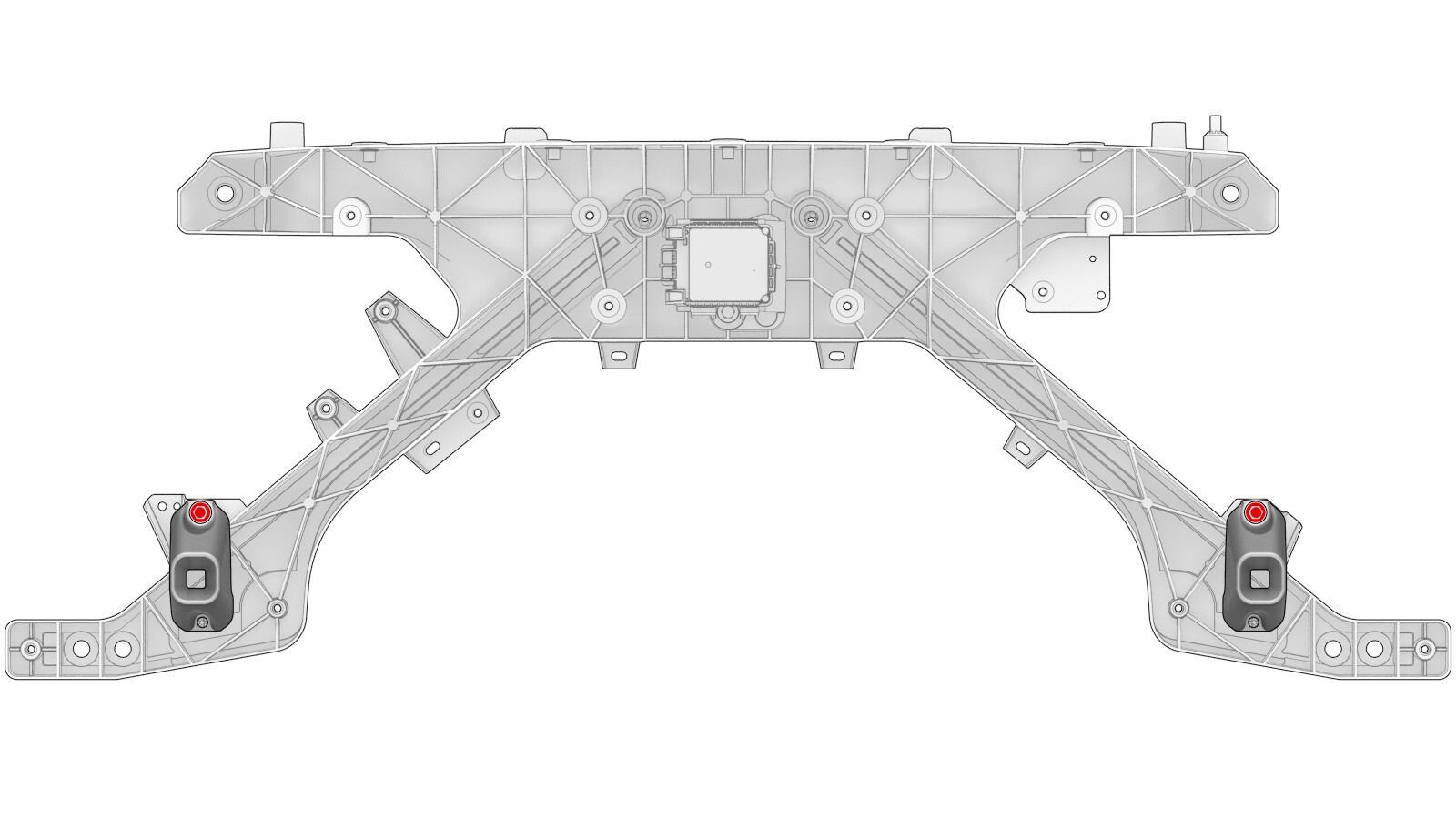

  46. 拆卸将左右下方格栅前端模块 (FEM) 支架固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米六角
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

安装

  1. 安装将左右下方格栅前端模块 (FEM) 支架固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米六角
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  2. 安装将电气线束固定到前端支架的夹子。
  3. 将前雷达支架放置到前端支架上，然后安装将雷达支架固定到前端支架的螺栓。
    提示： 推荐使用以下工具：
  4. 将前雷达安装到雷达支架上。
  5. 将电气线束连接器连接到雷达传感器。
  6. 安装将上支柱支架固定到前端支架的螺栓和锁片。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

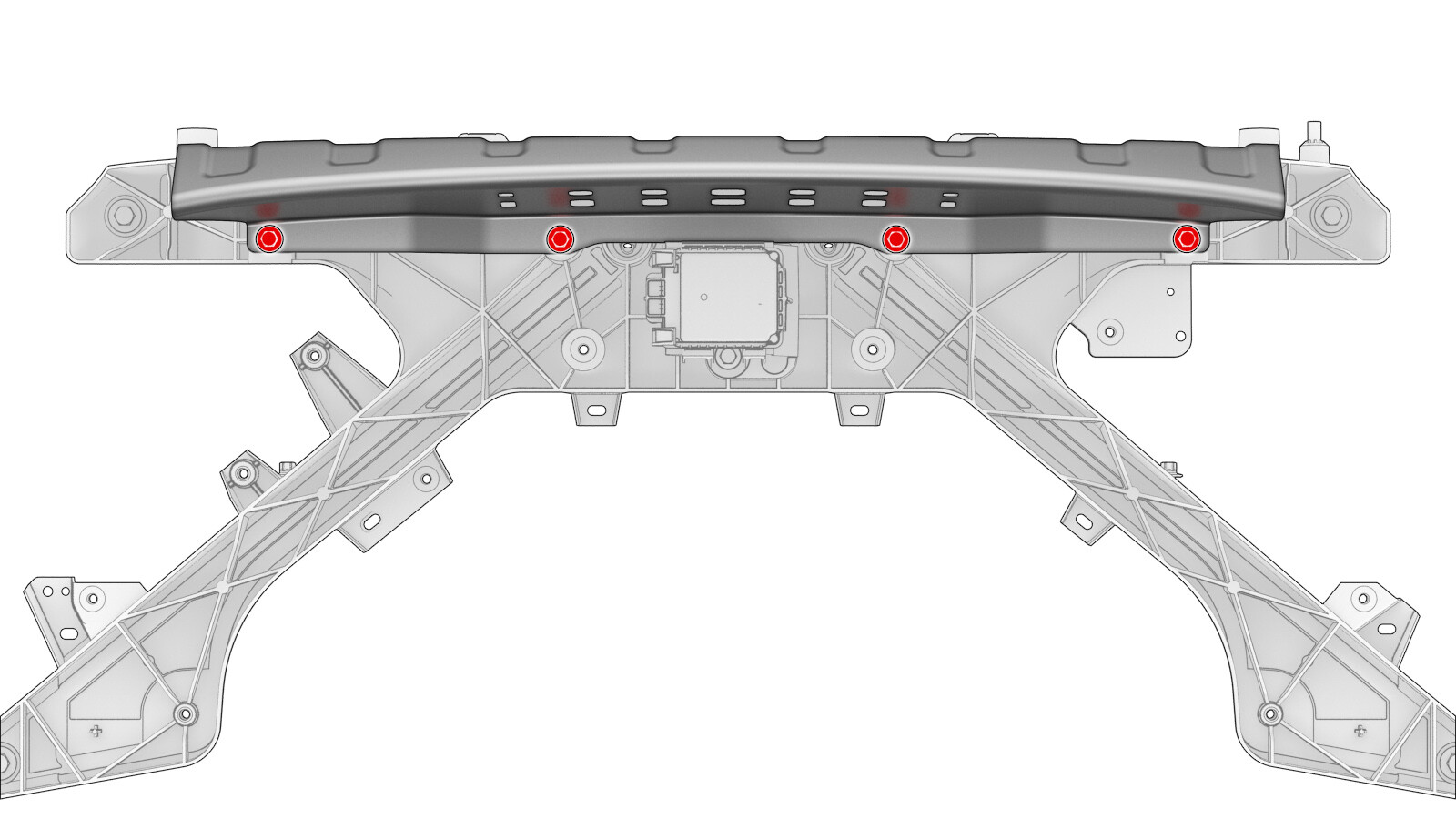

    图 5. 螺栓（4 个）

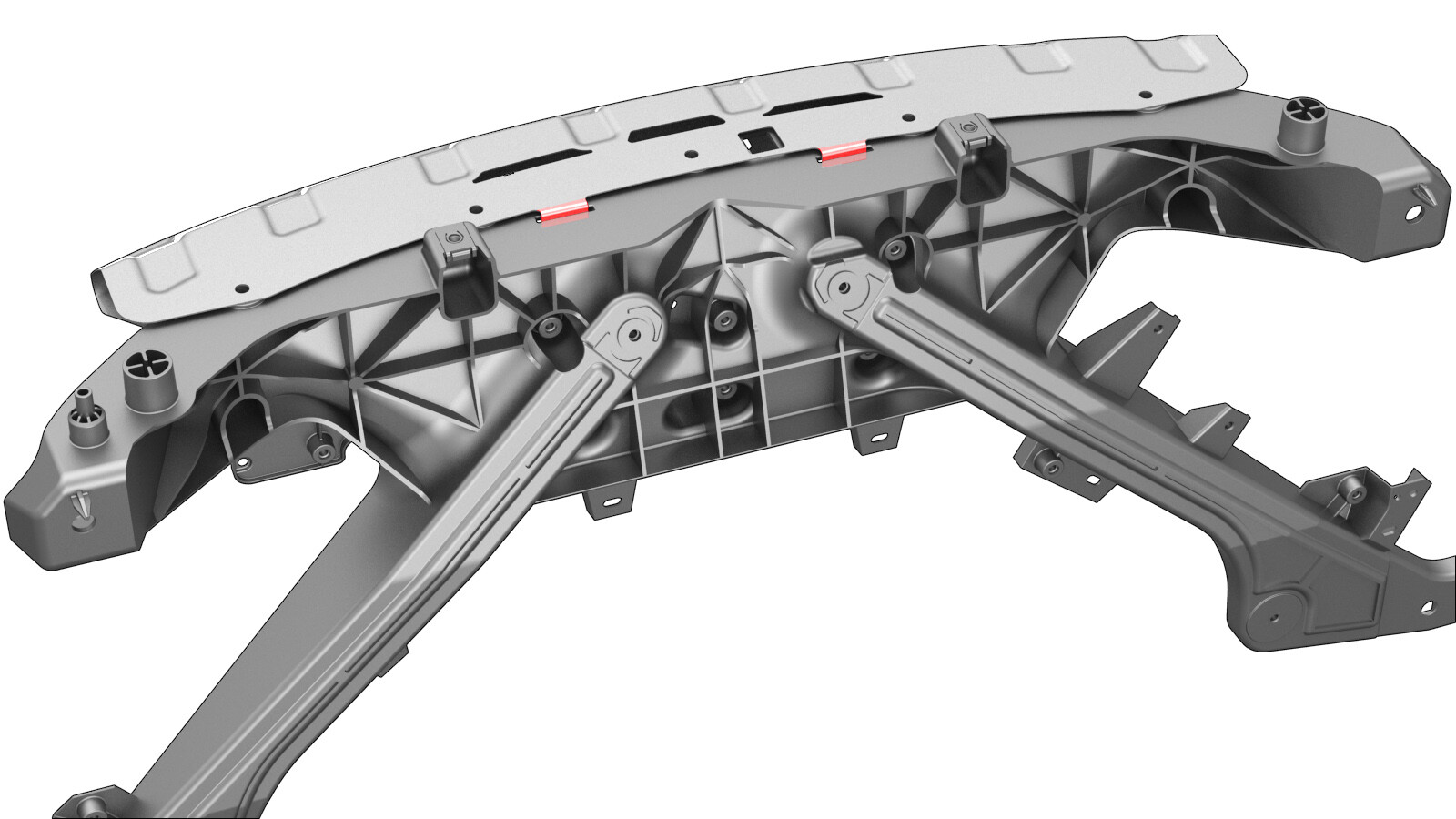

    图 6. 锁片
  7. 将前备箱盖闩锁传动装置放置到前端支架上，然后安装将传动装置固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  8. 将前备箱盖闩锁总成放置到前端支架上，然后安装将前备箱盖闩锁总成固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    将螺栓上的油性记号笔标记对齐，保持前备箱盖齐平。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  9. 将连接器连接到前备箱盖闩锁传动装置。
  10. 将连接器连接到前备箱盖闩锁总成。
  11. 将前端支架总成安装到车上。
  12. 在前端支架顶部安装 LH 螺栓。对右侧重复此步骤。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  13. 将配有能量吸收器的前保险杠小心地安装到车上。
    Informational PurposesAn informational icon, calling your attention
    注
    根据需要，用橡胶锤以适当的力量将前保险杠梁安装到防撞罐中。
  14. 安装新的螺栓，将配有减能器的前保险杠固定到左右防撞罐。
    75 Nm (55.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  15. 将电气线束连接器连接到 LH 和 RH 前气囊传感器。
    图 7. 左侧如图所示，右侧类似
  16. 将前端支架轻轻拉离踝部止动爪，然后将踝部止动爪放在车辆上。
  17. 安装将前保险杠梁固定到踝部止动爪左侧的螺栓。对右侧重复此步骤。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  18. 安装将前端支架固定到踝部止动爪左侧的螺栓。
    7 Nm (5.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  19. 安装将前端支架固定到左副车架防撞罐的螺栓。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  20. 对车辆右侧重复第18步和第19步。
  21. 完全升起车辆。
  22. 连接 LH 前端支架线束连接器，然后接合连接器锁。对 RH 前端支架线束连接器重复这一步。
    图 8. 左侧如图所示，右侧类似
  23. 在协助下，将冷却风扇模块总成放置到车辆上，然后预装将模块总成固定到车辆的螺栓。
  24. 紧固将冷却风扇模块左右两侧固定到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    建议请他人帮助支撑总成。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    图 9. 左侧
    图 10. 右侧
  25. 从散热器出口软管上拆下螺塞，连接外螺纹接头和内螺纹接头，然后扣紧软管夹。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  26. 从散热器入口软管上拆下螺塞，连接外螺纹接头和内螺纹接头，然后扣紧软管夹。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  27. 连接冷却风扇模块连接器电气线束，然后接合连接器锁。
  28. 降下车辆。
  29. 在助手的帮助下，将前饰板安装到车上并将前饰板的 LH 侧固定到饰板支架上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确认前饰板已安装在前流线型护板下，然后再继续。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    踝部止动爪的边角非常锋利，可能会造成人身伤害。

    图示为左侧踝部止动爪边角；右侧边角与之类似

  30. 连接行人警示线束连接器，然后接合连接器锁。
  31. 安装将电气线束固定到行人警示扬声器总成的夹子。
  32. 将电气连接器连接到右轮罩中的前饰板，然后接合连接器锁。
  33. 安装前饰板右侧。
  34. 安装将前饰板右角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  35. 松开将 RH 前轮拱内衬的前部固定到车辆的夹子 (x4)。
    图 11. 左侧如图所示，右侧类似
  36. 安装 RH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
  37. 对车辆的 LH 侧重复第 34 步至第 36 步。
  38. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  39. 安装将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  40. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将支架固定到风扇的螺栓。
    48 Nm (35.4 lbs-ft)
    提示： 推荐使用以下工具：
    • E14 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  41. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  42. 连接主动进气格栅电气连接器，然后接合连接器锁。
  43. 拆卸冷却液罐罐盖，然后充注冷却液至 “Max” 线处。
  44. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  45. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击窗口右上角的 “X” 关闭页面。
  46. 检查冷却液液位，必要时加满。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液加注至 “Max” 线处。
  47. 安装冷却液罐罐盖。
  48. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击窗口右上角的 “X” 关闭页面。
  49. 断开笔记本电脑与车辆的连接。
  50. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  51. 关闭 LH 前车门，然后升起 LH 前车窗。
  52. 执行前雷达传感器校准程序。请参阅传感器 - 雷达 - 前（校准）。
