封闭板 - 门 - 前 - LH（拆卸和更换）

校正代码 11701002 0.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-09: 添加了断开/连接低压电池电源的步骤以及车窗校准步骤。
  • 1054712-00-A Rivnut Install Kit，适用于北美地区（如果封闭板的螺纹脱纹，可选用此专用工具）
  • 1054712-01-A Rivnut Install Kit，适用于欧洲、中东及非洲地区（如果封闭板的螺纹脱纹，可选用此专用工具）
  • 1004296-00-A Service Rivnut（如果封闭板的螺纹脱纹，可选用此专用工具）
  • 1015888-00-C Service bolt（如果封闭板的螺纹脱纹，可选用此专用工具）
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。

扭矩规格

表 1. 扭矩规格： 封闭板 - 门 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将封闭板固定到车门的螺栓
4.5 Nm (3.3 lbs-ft)
  • 8 毫米套筒
 重复使用
将升降器轨道紧固件固定到车辆的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
 重复使用
将左前车窗升降器固定到封闭板的螺钉（4 个）
3.5 Nm (2.6 lbs-ft)
  • T25 梅花套筒
 重复使用

拆卸

  1. 拆下 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - LH（拆卸和安装）。
  2. 拆下 LH 前门内侧密封条。请参阅 密封件 - 内侧密封条 - 前车门 - LH（拆卸和更换）。
  3. 拆下 LH 前车门玻璃。请参阅 玻璃 - 车门 - LH - 前部（拆卸和更换）。
  4. 断开低压电池电源。请参阅 12V/低压电源（断开和连接）。
  5. 断开左后视镜连接器上的电气线束。
  6. 拆下 LH 前门扬声器。请参阅 扬声器 - 前车门 - LH（拆卸和更换）。
  7. 拆下车门压力传感器。请参阅 传感器 - 压力 - 车门 - 前部 - LH（拆卸和更换）。
  8. 松开将电气线束固定到封闭板的夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    不同车辆上的卡子数量可能会有所不同。
  9. 拆下左前车窗电机。请参阅 车窗升降器电机 - 前 - LH（拆卸和更换）。
  10. 拆下将封闭板固定到车门的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒

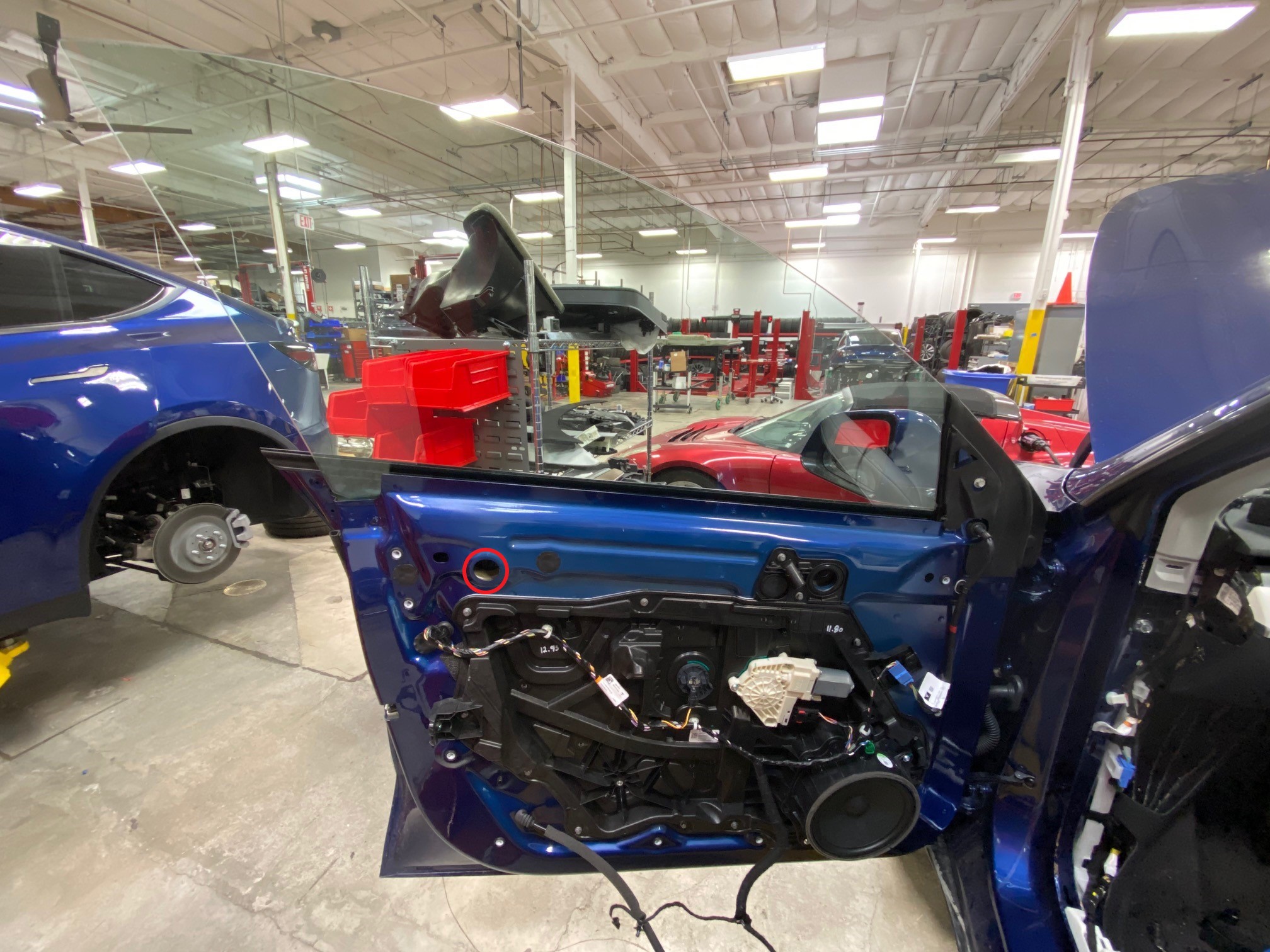

  11. 拆下覆盖调整器轨道紧固件的塞子。
  12. 拆下将升降器轨道紧固件固定到车辆的螺栓（2 个），然后将封闭板从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    向下滑出封闭板。
    Informational PurposesAn informational icon, calling your attention
    注
    将车窗升降器与封闭板作为一个整体拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

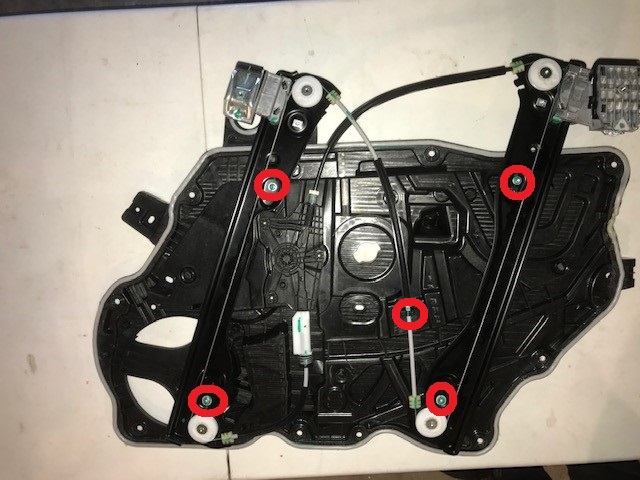

  13. 拆下将左前车窗升降器固定到封闭板的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    将车窗升降器线缆从封闭板挂钩上松开。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒

安装

  1. 安装将左前车窗升降器固定到封闭板的螺钉（4 个）。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    确保车窗升降器线缆紧固在封闭板挂钩上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
  2. 安装将升降器滑轨紧固件固定到车辆的螺栓（2 个），然后将封闭板从车辆上拆下。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    使车窗升降器滑轨沿车门内侧向上滑动，将封闭板置于外侧。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  3. 安装覆盖升降器滑轨紧固件的塞子。
  4. 安装将封闭板固定到车门的螺栓。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    手动预拧螺栓，以避免脱丝。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
  5. 安装左前车窗电机。请参阅 车窗升降器电机 - 前 - LH（拆卸和更换）。
  6. 固定将电气线束固定到封闭板的夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    不同车辆上的卡子数量可能会有所不同。
  7. 安装车门压力传感器。请参阅 传感器 - 压力 - 车门 - 前部 - LH（拆卸和更换）。
  8. 安装 LH 前门扬声器。请参阅 扬声器 - 前车门 - LH（拆卸和更换）。
  9. 将电气线束连接到左后视镜连接器。
  10. 连接低压电池电源。请参阅 12V/低压电源（断开和连接）。
  11. 安装左前车门玻璃。请参阅 玻璃 - 车门 - LH - 前部（拆卸和更换）。
  12. 安装 LH 前门内侧密封条。请参阅 密封件 - 内侧密封条 - 前车门 - LH（拆卸和更换）。
  13. 拉动紧急释放缆索以松开左前车门闩锁。
  14. 关闭 LH 前门。
  15. 打开左后车门，降下左后车窗。
  16. 穿过左后车门接触车窗开关工具，完全升起左前车窗。
  17. 检查左前车窗的间隙和齐平度。
    Informational PurposesAn informational icon, calling your attention
    注
    间隙范围为 8.00 毫米 +/- 1.8 毫米。齐平度范围为 0.00 毫米 +/- 2 毫米。
  18. 打开 LH 前车门。
  19. 关闭左前车门闩锁，以调节车窗高度。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在车窗完全升起的情况下关闭车门，以免损坏上部亮条饰件。
  20. 调节左前玻璃位置，以便接触升降器导块。

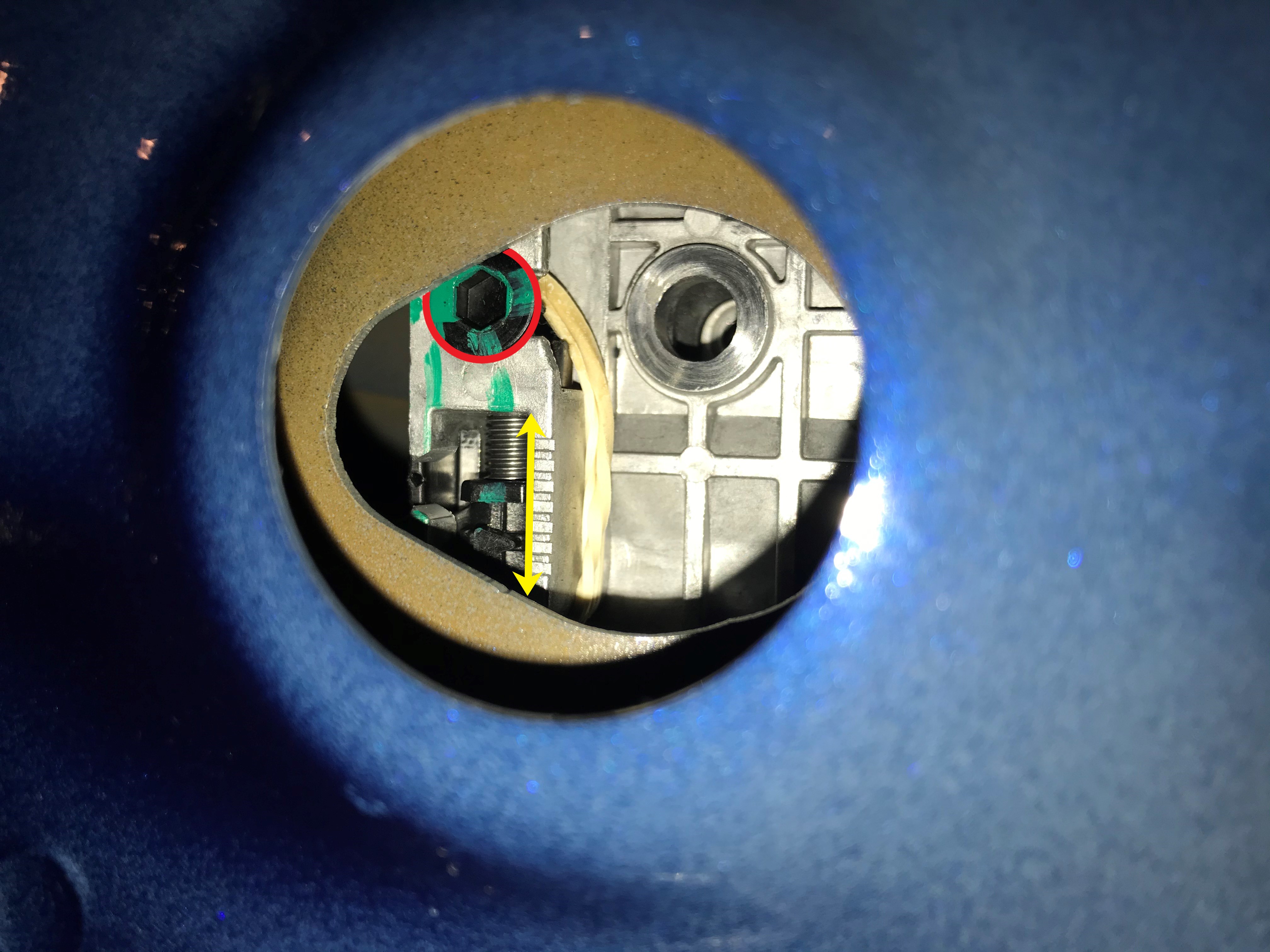

  21. 松开将车窗玻璃固定到升降器导块的螺栓（2 个）半圈左右，以保持位置不变，且留有调节空间。
  22. 调节移动玻璃至间隙目标值范围内，然后手动拧紧螺栓。
  23. 调节移动玻璃，使其与 B 柱饰板间的齐平度在目标值范围内。
  24. 使用 5 毫米六角套筒调整摩擦垫，使玻璃朝内或朝外倾斜。顺时针转动可以向外调整；逆时针转动则可以向内调整。
  25. 拉动紧急释放缆索以松开左前车门闩锁。
  26. 关闭左前车门。
  27. 穿过左后车门接触车窗开关工具，完全升起左前车窗。
  28. 检查左前车窗的间隙和齐平度。
    Informational PurposesAn informational icon, calling your attention
    注
    间隙范围为 8.00 毫米 +/- 1.8 毫米。齐平度范围为 0.00 毫米 +/- 2 毫米。
  29. 打开 LH 前车门。
  30. 关闭左前车门闩锁，以调节车窗高度。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在车窗完全升起的情况下关闭车门，以免损坏上部亮条饰件。
  31. 调节左前玻璃位置，以便接触升降器导块。
  32. 紧固将车窗玻璃固定到升降器导块的螺栓（2 个）。
    12 Nm (8.8 lbs-ft)
  33. 拉动紧急释放缆索以松开左前车门闩锁。
  34. 降下 LH 前车窗。
  35. 断开车窗开关专用工具。
  36. 安装用于覆盖车门上升降器导块开口的圆头塞。
  37. 安装 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - LH（拆卸和安装）。
  38. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  39. 解锁车辆网关。请参阅 网关（解锁）。
  40. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Closures > Windows > Calibrate (Front Left)，点击Run，然后等待例行程序完成。
  41. 退出“维护模式”。请参阅 维护模式。
