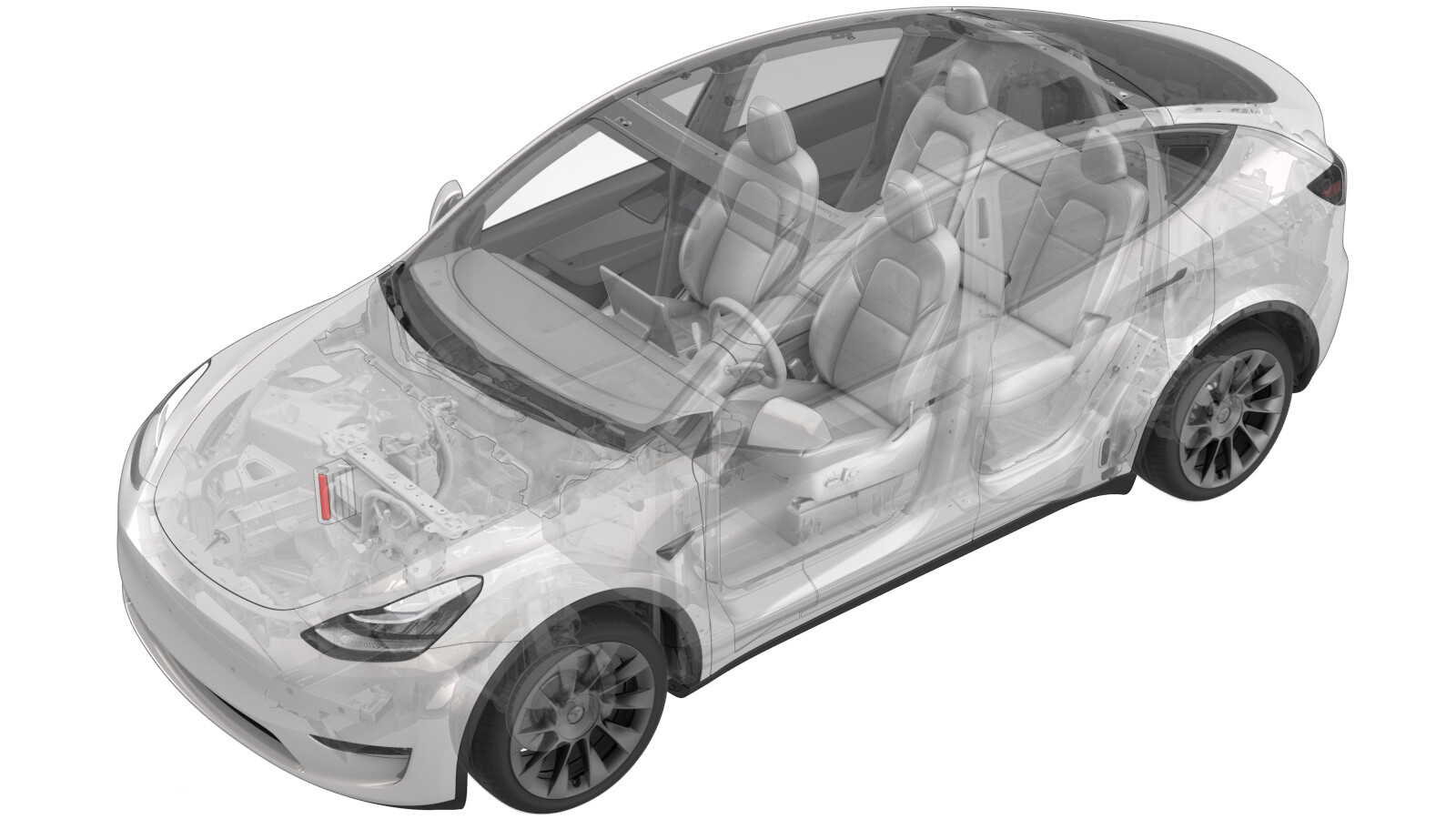

干燥剂(拆卸和更换)

校正代码 18202002 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 9 月 10 日:添加了“在对空调系统执行操作时,必须穿上适用的防护服,包括面部和眼部防护罩、耐热手套、橡胶靴和围裙或防水工作服”的警告。
  • 2024 年 8 月 28 日:添加了将制冷剂回收/重新加注校正代码 18200102 作为一项单独工项添加至服务工单的说明,重新添加了必要时移动减震塔支架的步骤,并添加了用于拆卸蓄压器盖的专用工具。
  • 2024 年 6 月 12 日:添加了有关 Schrader 阀门的注意事项。
  • 2024 年 3 月 19 日:添加了有关空调压缩机机油密度的说明。
  • 2023 年 4 月 5 日:更新了空调机油规格中用于液体和容量的空调机油类型。
  • 2024 年 3 月 1 日:将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。

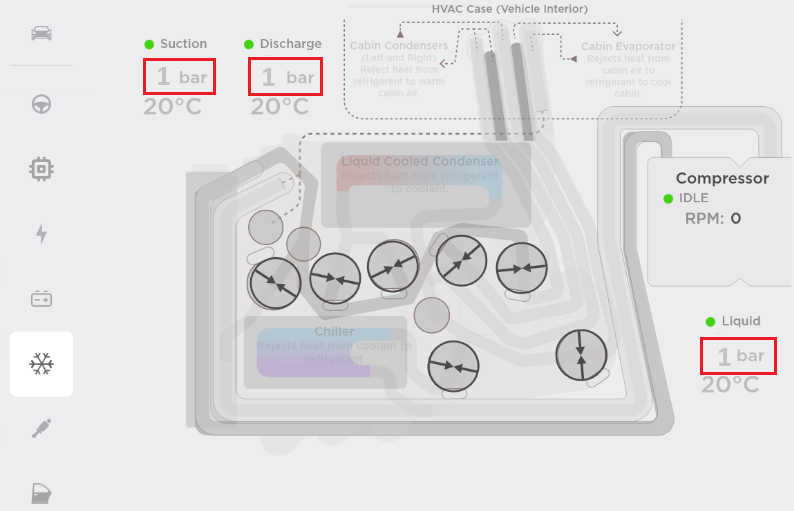

  • 2024 年 4 月 2 日:添加了“在开启蓄压器前,请先检查空调系统压力”的提醒信息。
  • 2024 年 4 月 7 日:添加了有关穿戴个人防护装备 (PPE) 的提醒信息。
此程序需要使用专用工具:
  • 1081547-00-B:小号滑动锤
  • 1985068-00-A:内螺纹接内螺纹适配器
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
HFO-R1234yf 和 R134a 为危险液体,若处理不当,会造成严重的伤害。在对空调系统执行操作时,必须穿上适用的防护服,包括面部和眼部防护罩、耐热手套、橡胶靴和围裙或防水工作服。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
Model Y 温度管理部件需在极为严格的规格范围内工作,若未认真遵守维修程序,则可能发生故障。切勿依赖过去使用其他温度管理系统的经验,请仔细阅读“维修手册”并严格按说明操作。
Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。

扭矩规格

表 1. 扭矩规格干燥剂(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
蓄压器防尘盖 手动拧紧
  • 梅花 T30 套筒
  • 3 英寸加长件
  • 棘轮/扭矩扳手
更换

拆卸

  1. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和安装)
  2. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  3. 通过触摸屏,将车辆置于“维护模式”。请参阅维护模式
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 在触摸屏上,点击“维护模式”下的 "扳手"(位于触摸屏 UI 界面底部),然后点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only),点击Run,然后等待例行程序完成。
  6. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  7. 回收空调制冷剂。请参阅回收
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前,确保空调系统中无压力。否则,可能会造成部件损坏和/或人身伤害。
  8. 将空调软管从车辆上拆下。

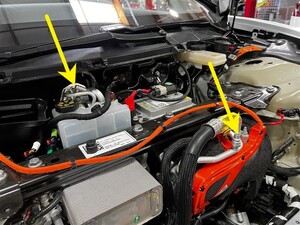

  9. 小心地按下 Schrader 阀门(2 个)以释放空调管路中的真空。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保按下了两个 Schrader 阀门。否则可导致伤害。
  10. 如果右侧减震塔支架所处位置导致无法将干燥剂从蓄压器中取出,则转至下一步骤。如果不存在此情况,请转至步骤16
  11. 松开将减震塔支架左侧固定到车辆的内侧螺栓,但此时请勿拆下。
  12. 松开将减震塔支架左侧固定到车辆的外侧螺栓,但此时请勿拆下。
  13. 拆下将减震塔支架右侧固定到车辆的内侧螺栓。
  14. 拆下将减震塔支架右侧固定到车辆的外侧螺栓。
  15. 完全回收空调制冷剂之后,朝车头方向滑动减震塔支架右侧,直至能够接触蓄压器盖。

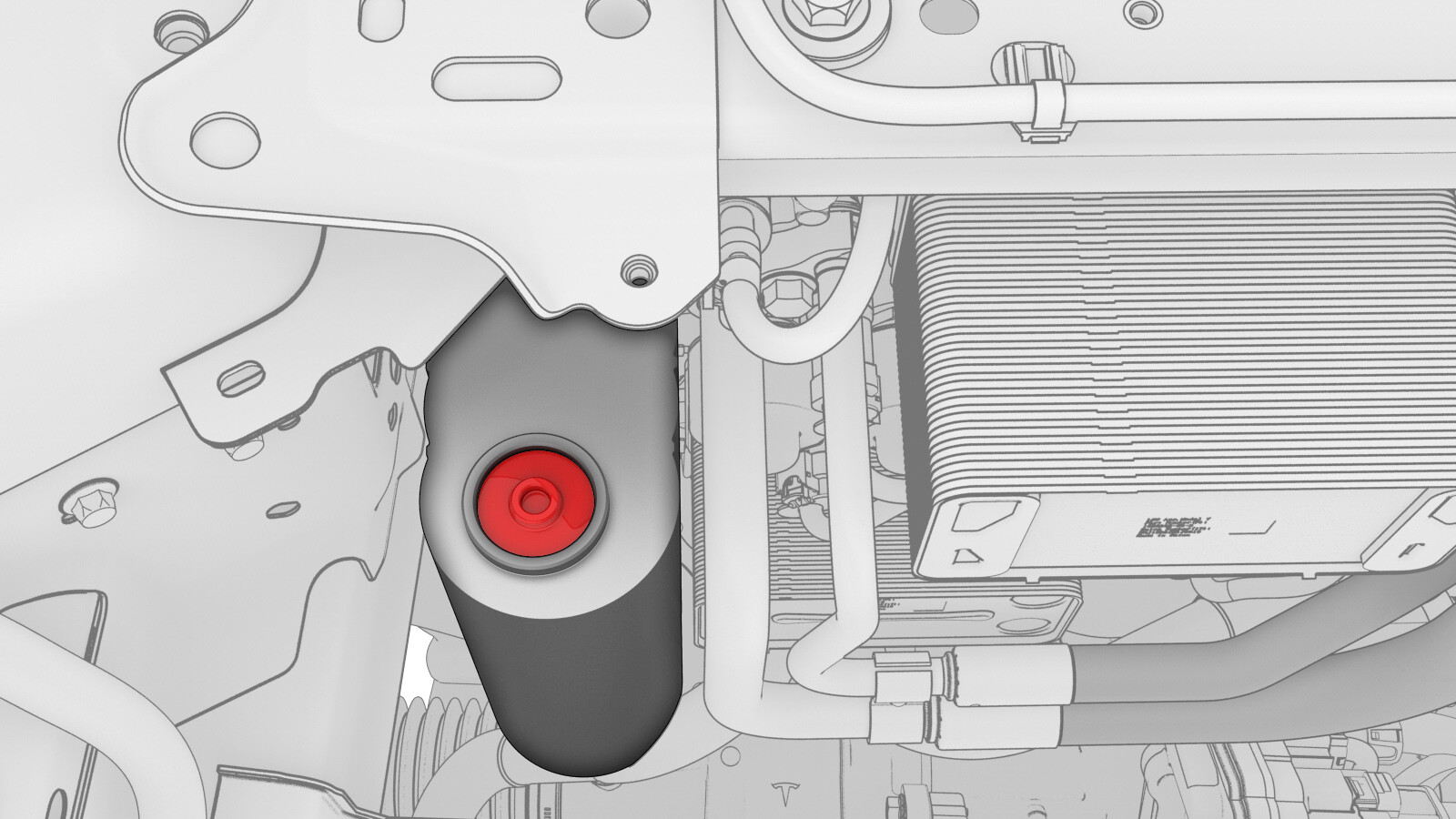

  16. 如果有蓄压器防尘罩,将其拆下并弃置。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 梅花 T30 套筒
    • 3 英寸加长件
    • 棘轮/扭矩扳手
  17. 使用卡环钳拆下蓄压器盖卡环,并将其弃置。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必全程佩戴面罩,以防异物飞出。

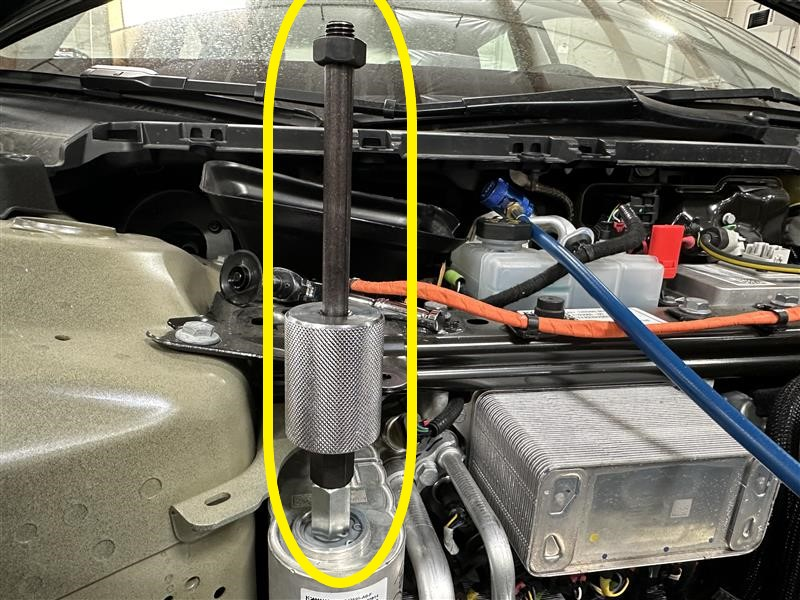

  18. 将内螺纹接内螺纹适配器拧至滑动锤上,将适配器拧至蓄压器盖上,然后用滑动锤拆卸蓄压器盖。
    Informational PurposesAn informational icon, calling your attention
    拆下并弃用蓄压器盖。

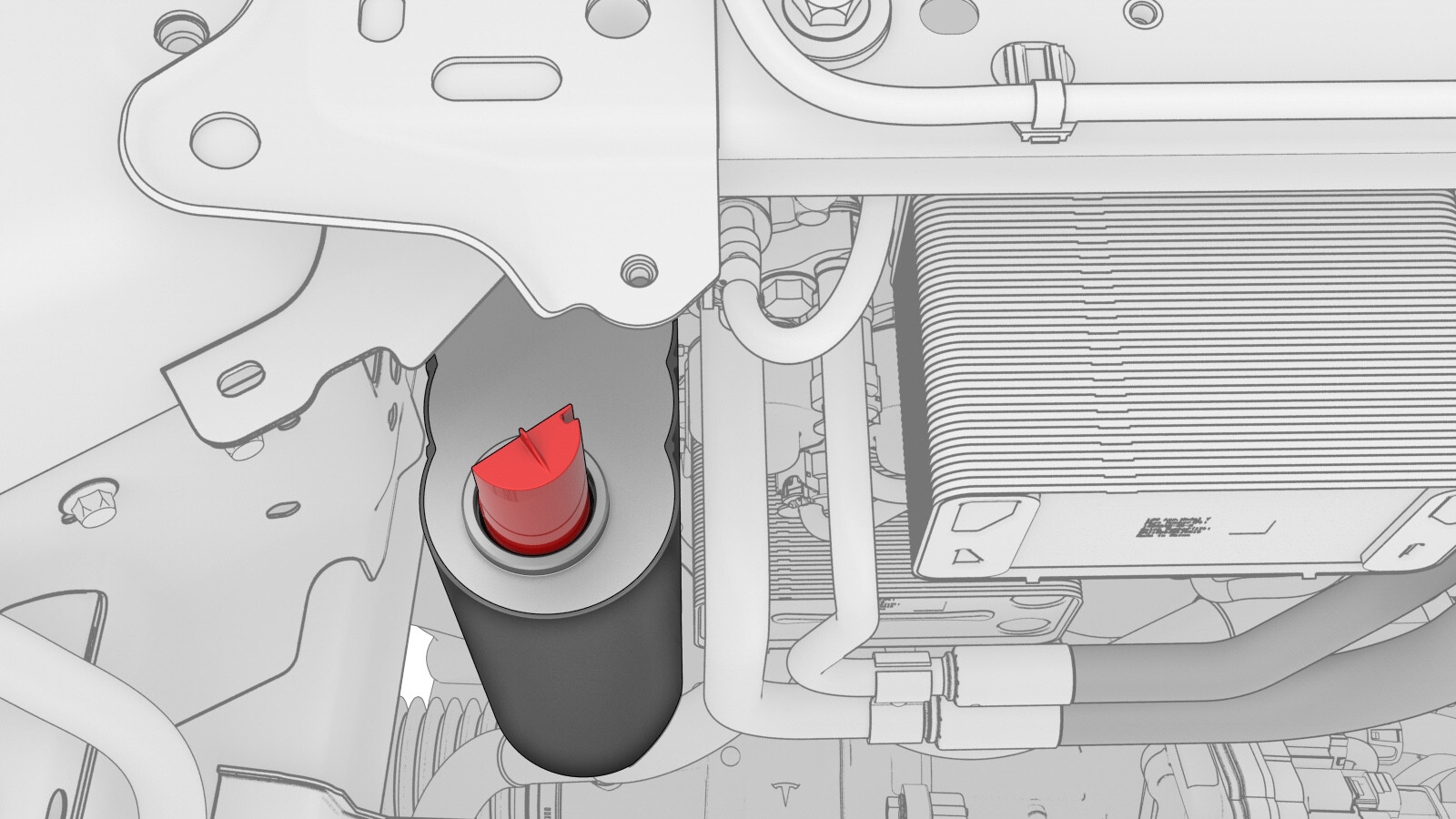

  19. 使用尖嘴钳将干燥剂包从蓄压器中取出。
  20. 称量干燥剂包的重量。此重量被视作“湿重”。
  21. 确定干燥剂包的“干重”:检查干燥剂包上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。如果无此标签,或看不到干重,则假设干重为 90.4 克。
  22. 用湿重减去干重。这是除了回收制冷剂期间清除的机油之外,必须向系统中额外添加的机油量。请记录此重量以便稍后作业。

安装

  1. 将干燥剂包放入蓄压器。
    Informational PurposesAn informational icon, calling your attention
    确保干燥剂包上的标签朝上。
  2. 使用适当的空调机油润滑新的蓄压器盖 O 型环。请参阅液体和容量了解空调机油规格。然后将蓄压器盖安装在蓄压器上。
  3. 使用卡环钳安装新的蓄压器盖卡环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必全程佩戴面罩,以防异物飞出。
    Informational PurposesAn informational icon, calling your attention
    确保卡环完全就位于蓄压器孔内部的凹槽上。
  4. 手动将新的防尘盖拧紧到蓄压器上。
    Informational PurposesAn informational icon, calling your attention
    拧动防尘盖,直至到达蓄压器底部。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 3 英寸加长件
    • 棘轮/扭矩扳手
  5. 将空调软管安装到车辆上。
  6. 启动并完成真空泄漏测试,然后返回本程序。请参阅真空泄漏测试和机油加注
  7. 如果在拆卸期间移动了减震塔支架,则继续执行下一步骤。如果未移动,则转至步骤12
  8. 安装将减震塔支架右侧固定到车辆的外侧螺栓(扭矩为 62 Nm)。
  9. 安装将减震塔支架右侧固定到车辆的内侧螺栓(扭矩为 55 Nm)。
  10. 紧固将减震塔支架左侧固定到车辆的外侧螺栓(扭矩为 62 Nm)。
  11. 紧固将减震塔支架左侧固定到车辆的内侧螺栓(扭矩为 55 Nm)。
  12. 将下部空调软管从超级歧管至暖通空调管路总成上拆下。
  13. 补充因以下原因损失的机油量:
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿忘记补充因取出旧干燥剂包而损失的机油量。否则可能导致温度系统发生严重损坏。
    Informational PurposesAn informational icon, calling your attention
    计算时,ND-11 和 RB100EV 压缩机机油在 15°C 温度条件下的密度均为 0.98 克/毫升。
    • 如给出的数据以克为单位,除以 0.98 即可得到毫升(ml 、milliliters 和 cc 均表示毫升)数。
    • 如给出的数据以毫升(ml 、milliliters 和 cc 均表示毫升)为单位,乘以 0.98 即可得到克数。
  14. 将下部空调软管安装到超级歧管至暖通空调管路总成上。
  15. 重新加注空调制冷剂。请参阅重新加注
  16. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  17. 解锁车辆网关。请参阅网关(解锁)
  18. 在触摸屏上,选择Thermal > Sensors and Valves > Run Heat Pump Commissioning,点击Run,然后等待例行程序完成。
  19. 选择Thermal > Actions > Test Thermal Performance,点击Run,然后等待例行程序完成。
  20. 选择Test HVAC Performance,点击Run,然后等待例行程序完成。
  21. 禁用“维护模式”。请参阅维护模式
  22. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  23. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和安装)
