套管 - 后驱动单元 - 后 (4DU)(拆卸和更换)

校正代码 40012612 3.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  1. 拆卸驱动单元。请参阅 驱动单元 - 后 (4DU)(拆卸和安装)

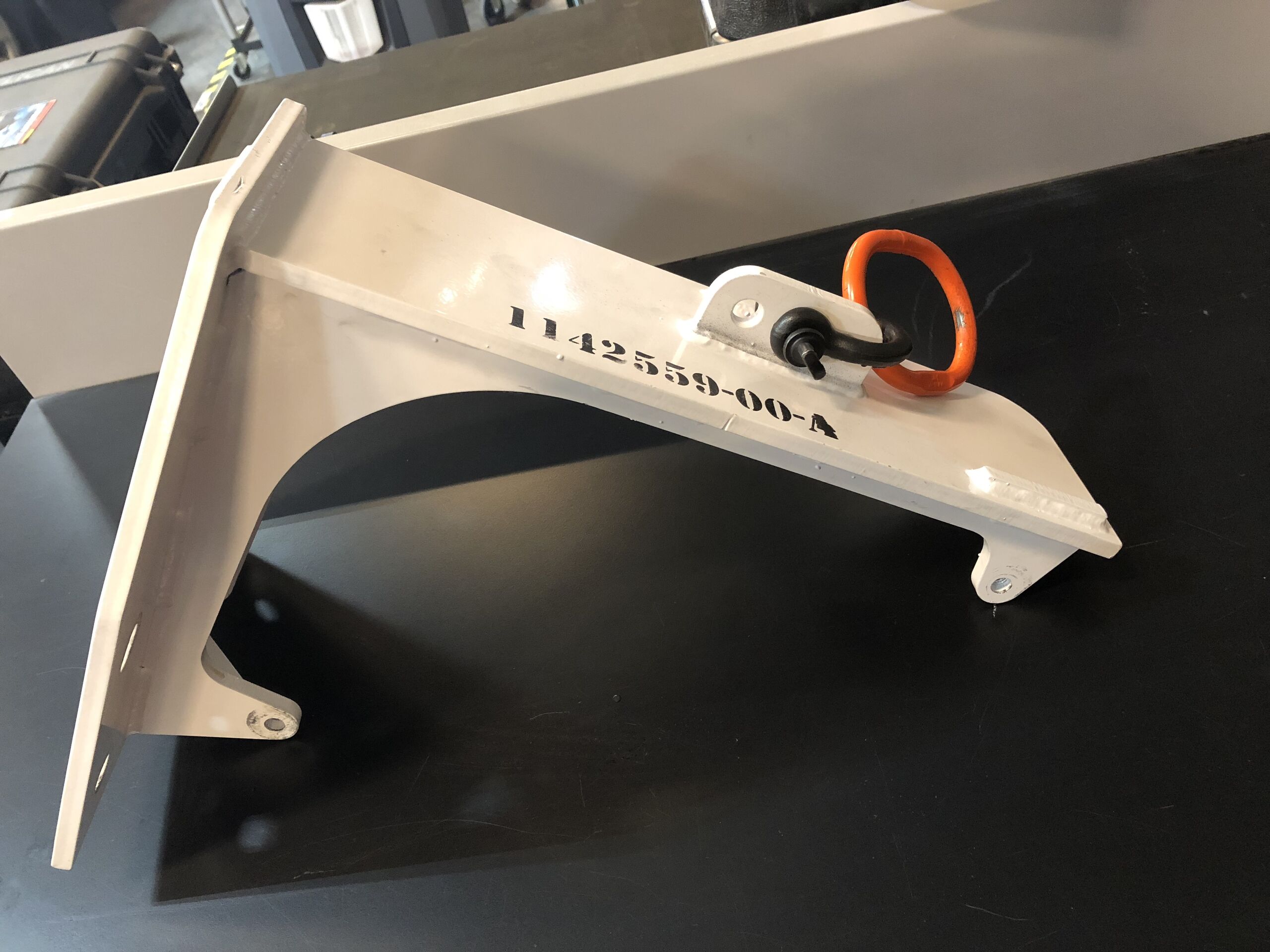

  2. 将后驱动单元引擎支架适配器固定到后驱动单元
    Informational PurposesAn informational icon, calling your attention
    3 个螺栓,15 毫米,3 个螺母,15 毫米;手动拧紧。建议寻求他人协助。

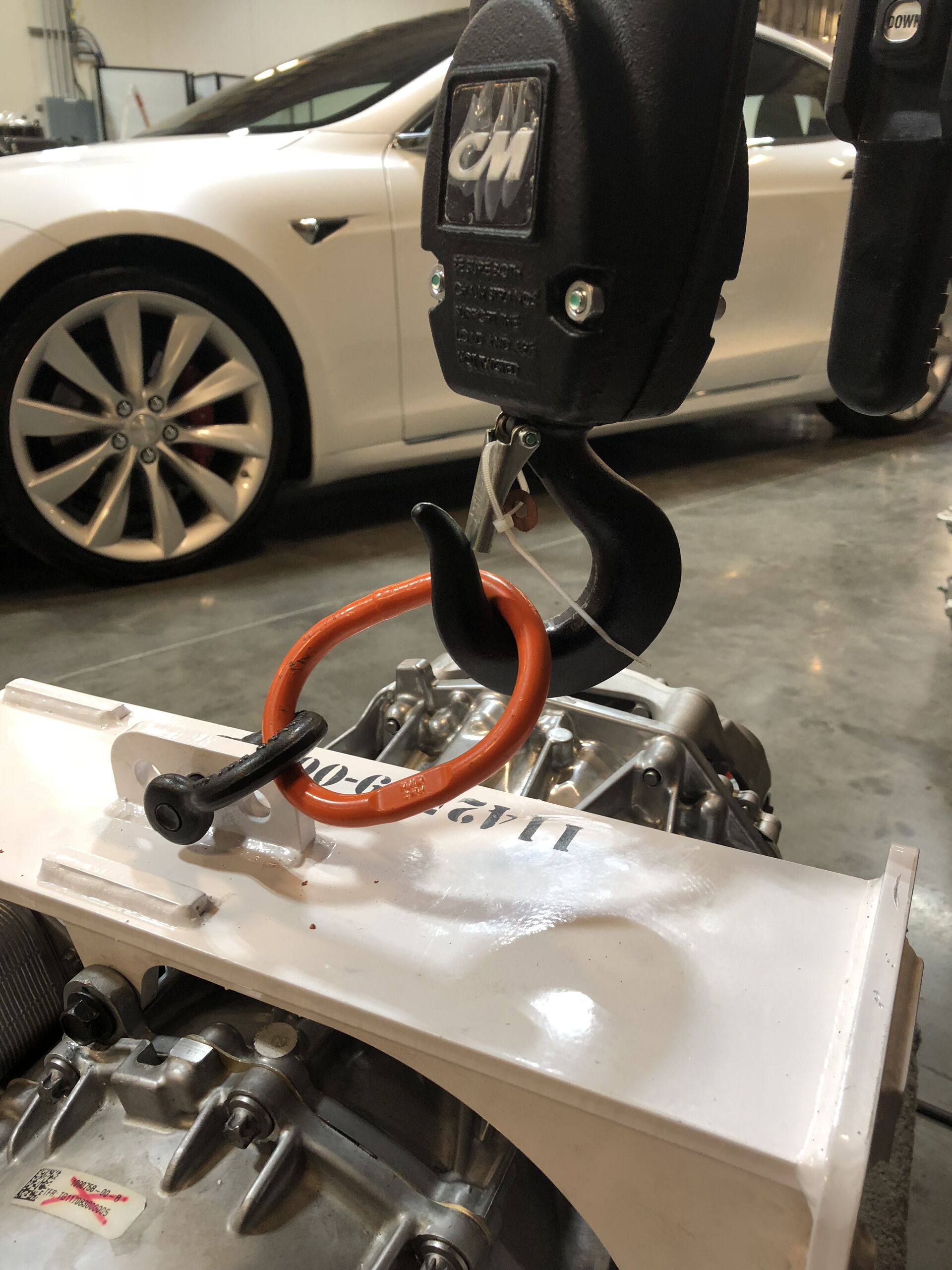

  3. 将起重机架挂钩固定到后驱动单元适配器上。
  4. 使用起重机架举升后驱动单元总成,以便将总成安装到引擎支架上。

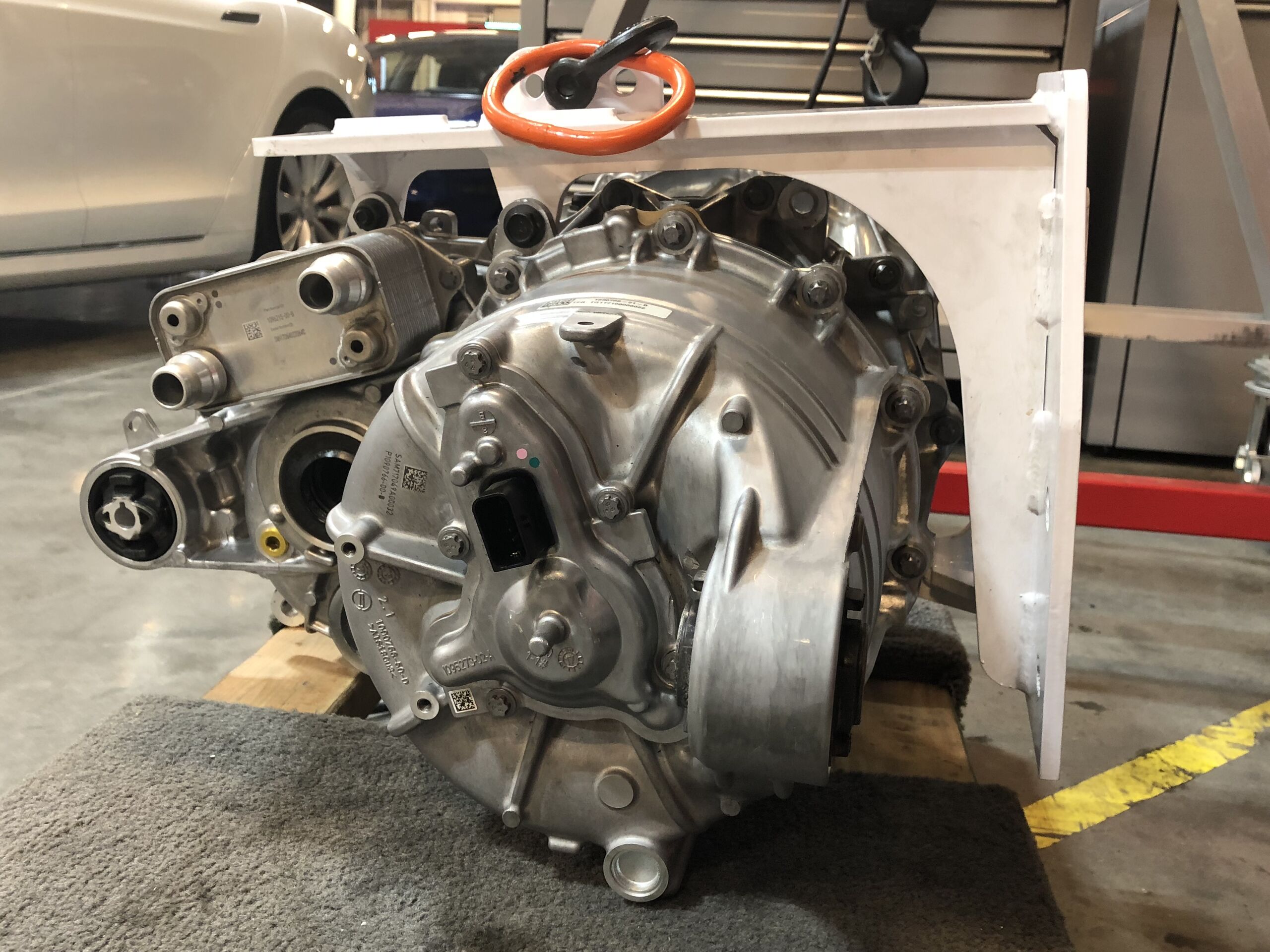

  5. 将引擎支架移动到位。

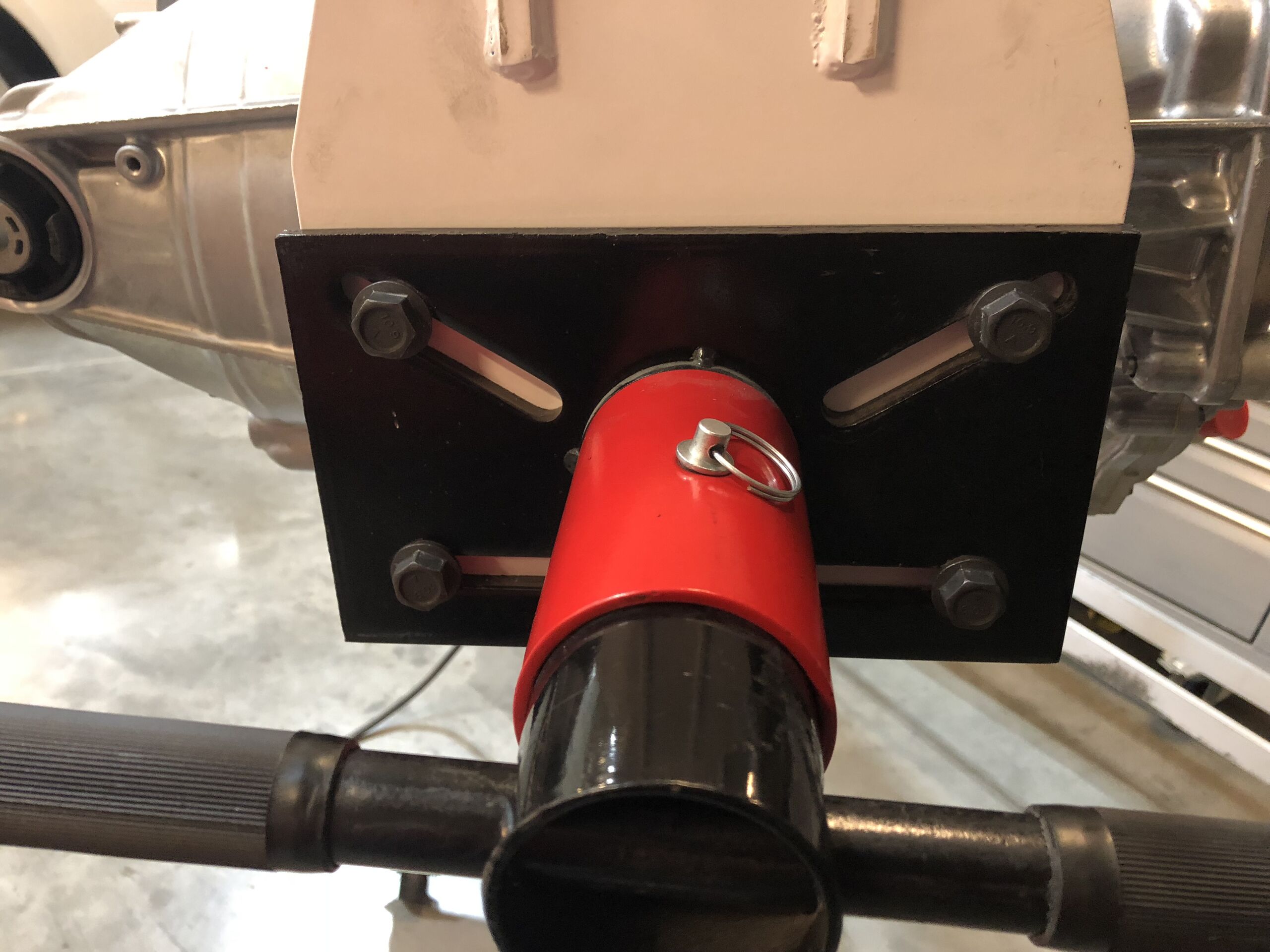

  6. 将后驱动单元适配器安装到引擎支架上。
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,18 毫米,4 个螺母,18 毫米。

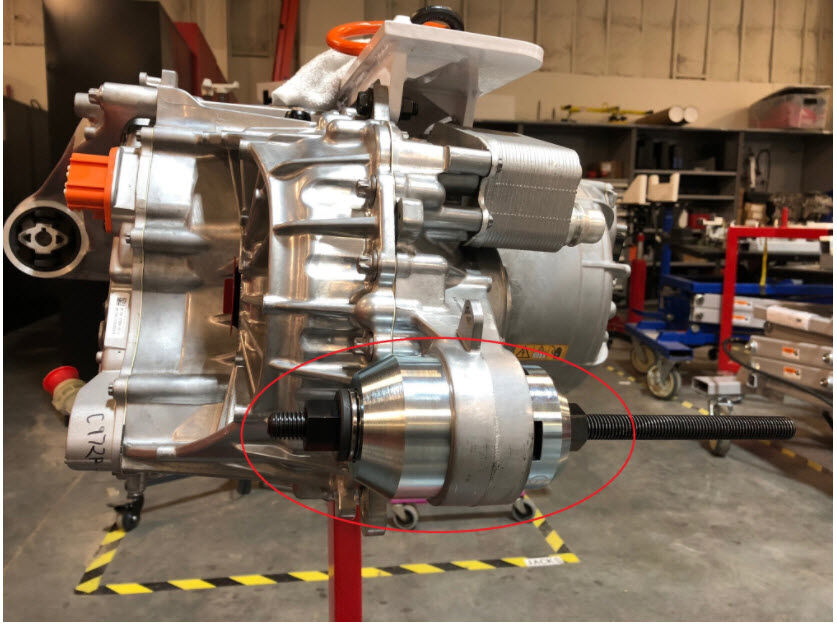

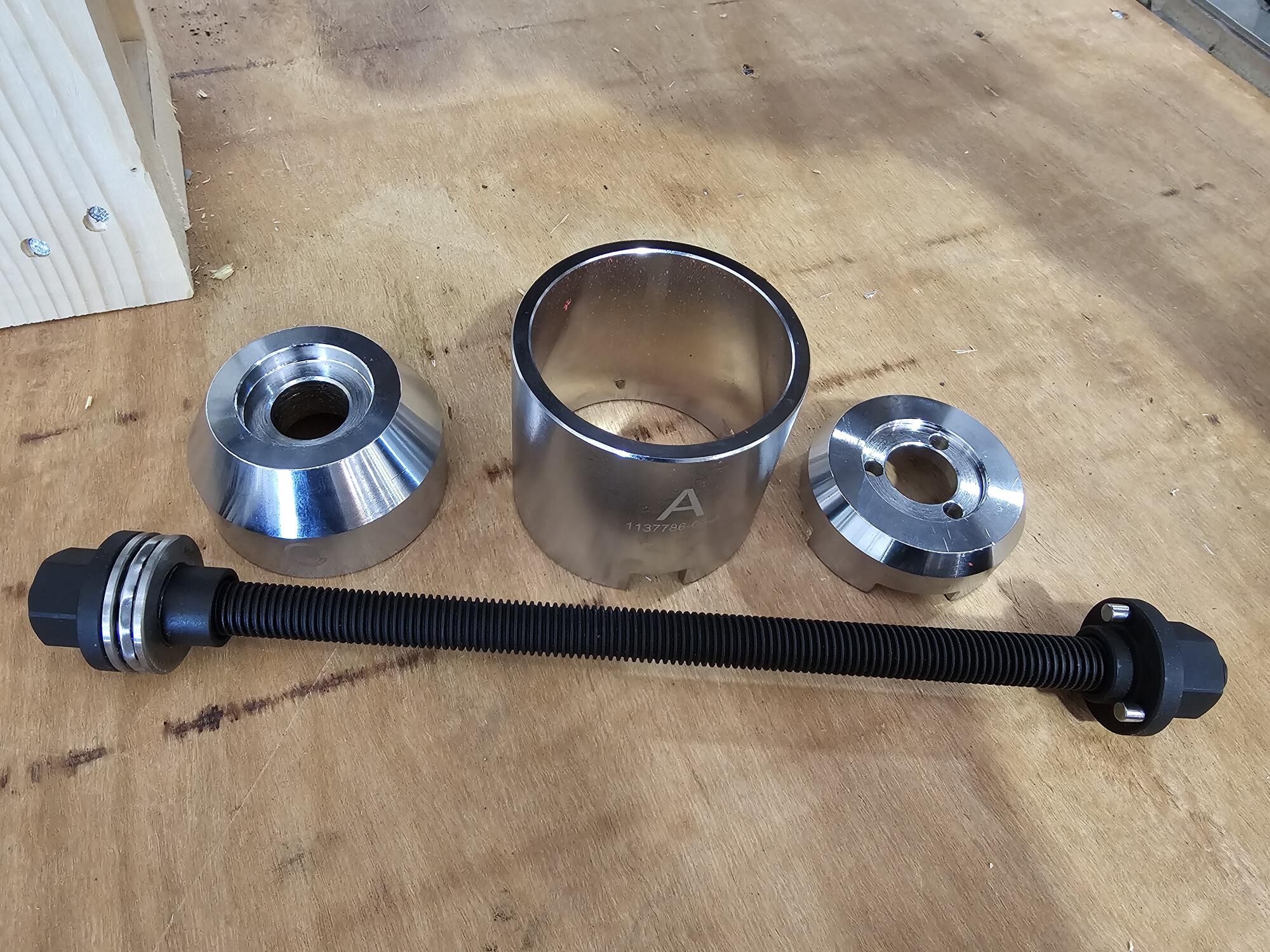

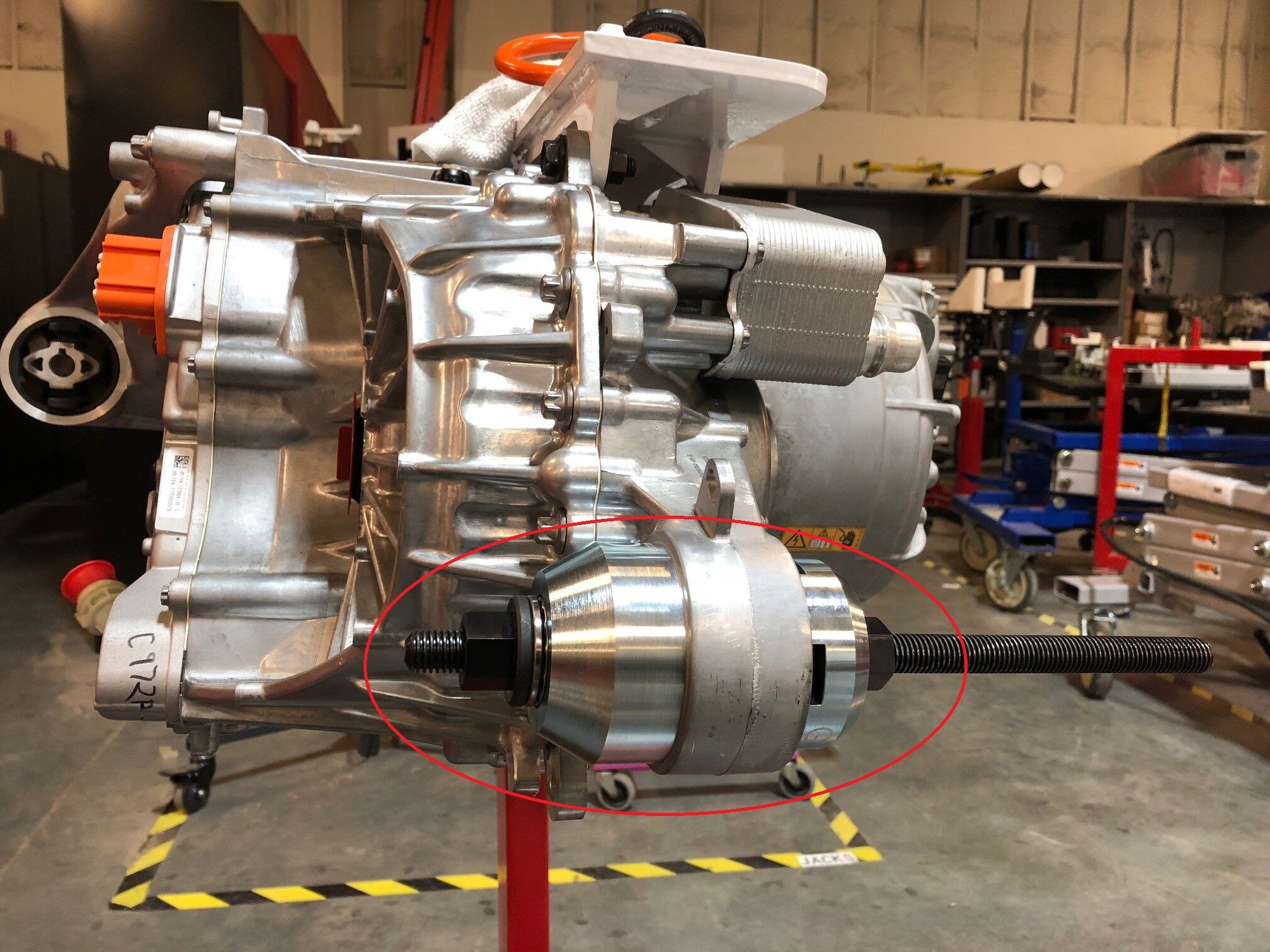

  7. 将套管拆卸工具安装到变速箱衬套上。
    Informational PurposesAn informational icon, calling your attention

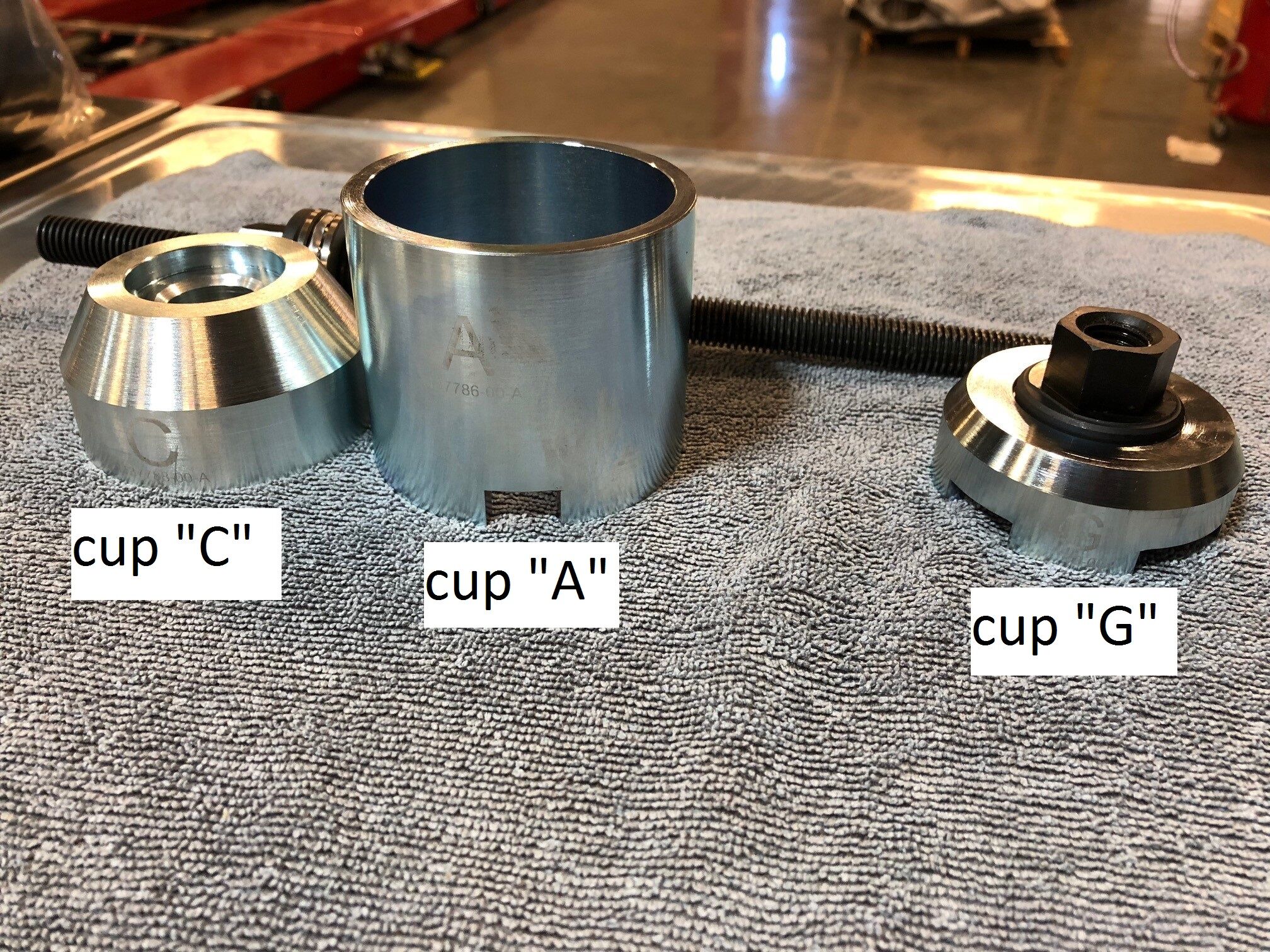

    2 个螺母,22 毫米。使用 “C”、“A” 和 “G” 型罩帽将衬套推出。始终在轴承一侧推动并握住另一侧。
  8. 将变速箱衬套从铸件中压出。

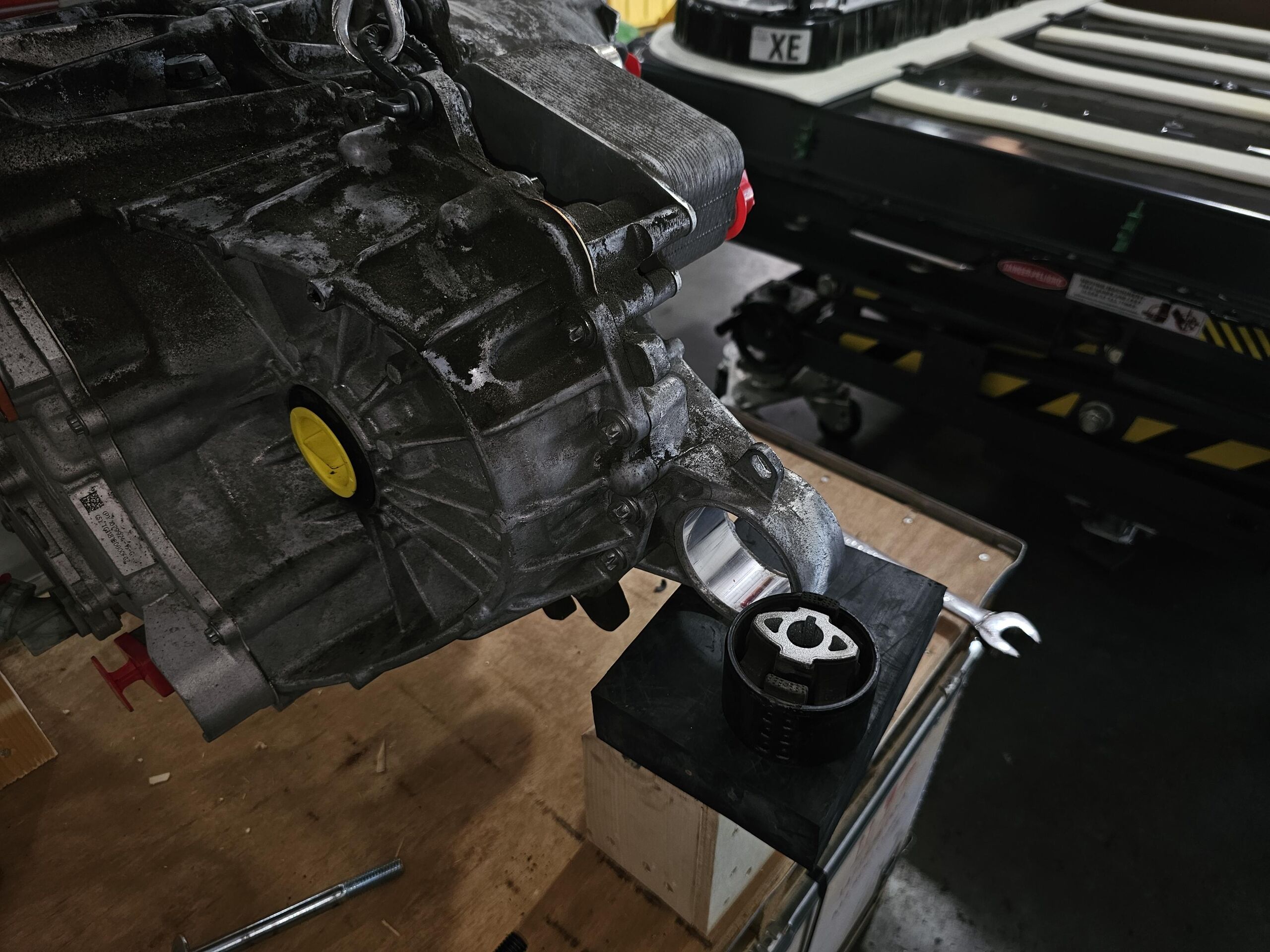

  9. 分离套管工具并拆下变速箱衬套。

安装

  1. 准备好工具,将新的变速箱衬套压入。
    Informational PurposesAn informational icon, calling your attention

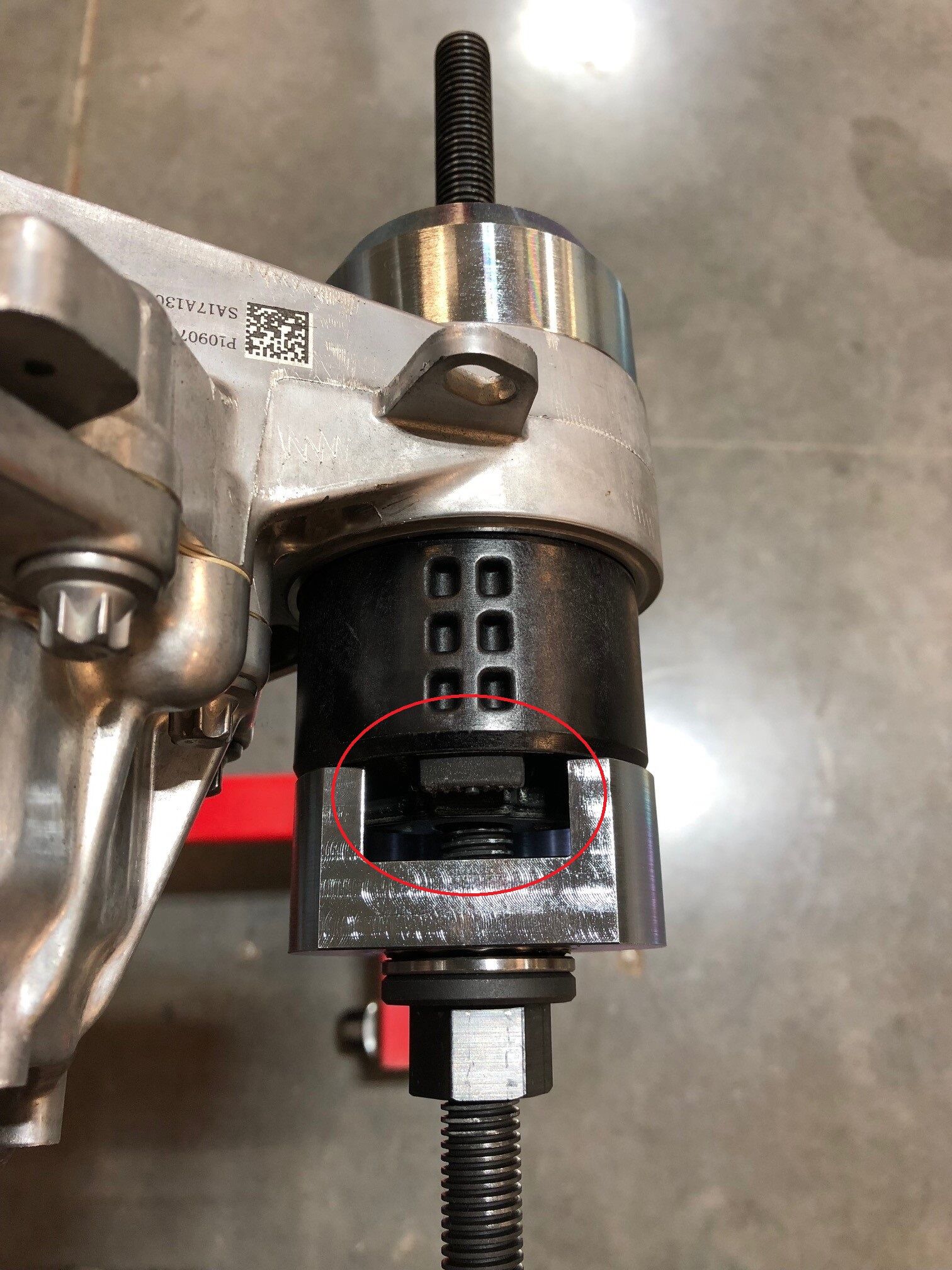

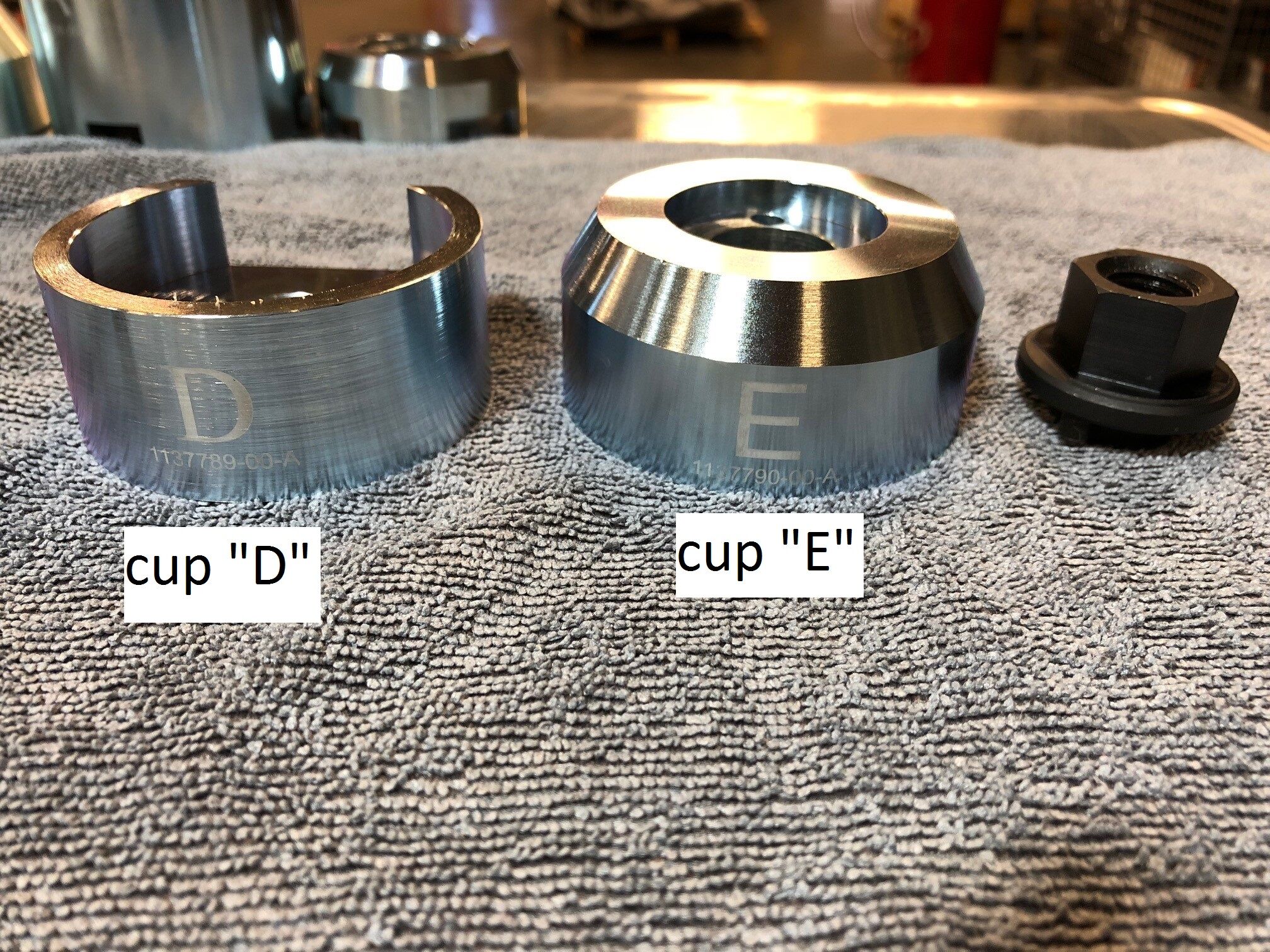

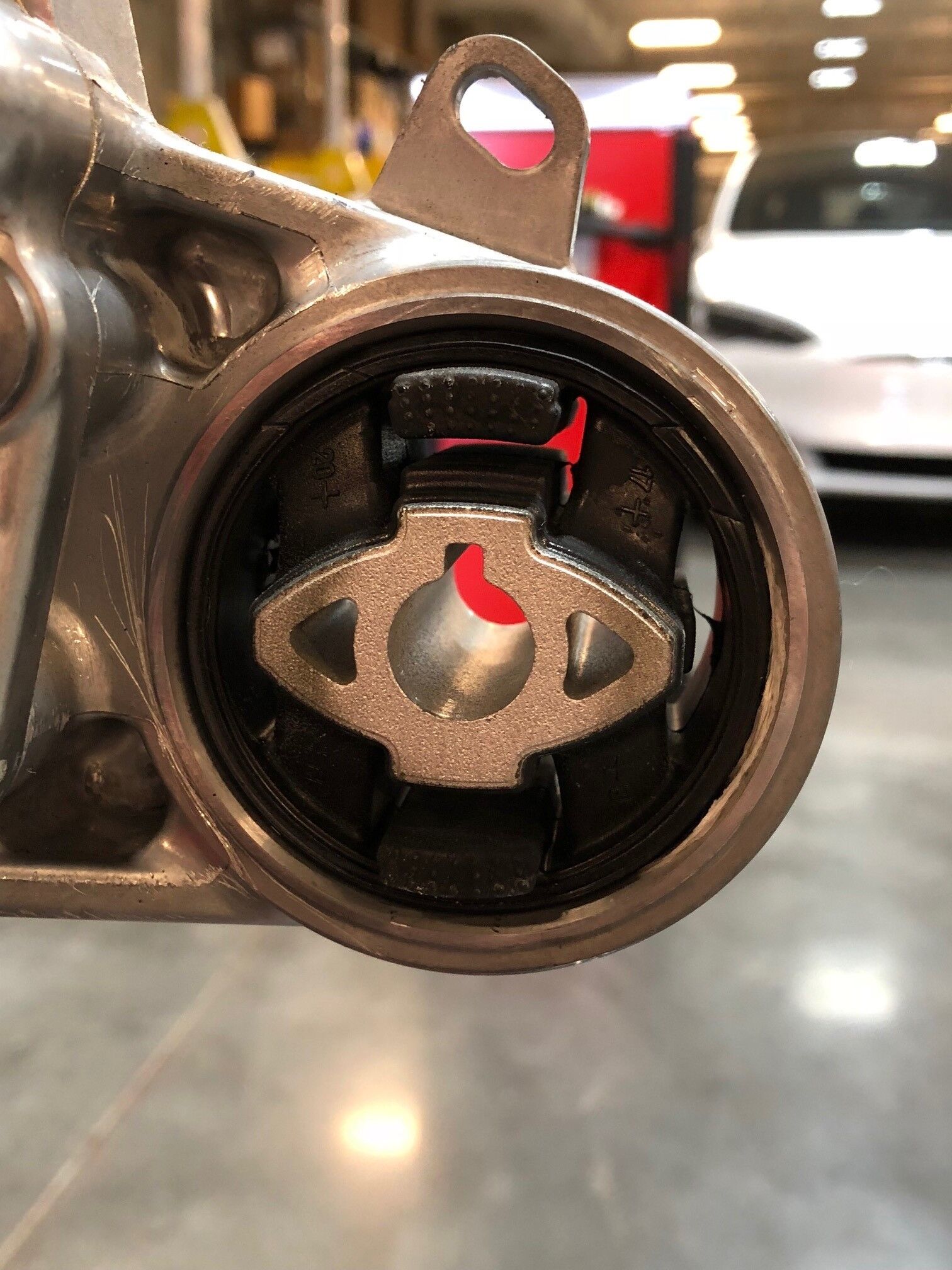

    2 个螺母,22 毫米。使用 “D” 和 “E” 型罩帽安装衬套。始终在轴承一侧推动并握住另一侧;确保键槽朝上而且衬套吊耳位于 “D” 型罩帽开口的中心处。
  2. 压入新的变速箱衬套。
    Informational PurposesAn informational icon, calling your attention
    安装前,在衬套外部涂上喷雾润滑剂。
  3. 分离套管工具,然后将其从驱动单元上拆下。
  4. 使用起重机架挂钩支撑后驱动单元引擎支架适配器,施加张力。
  5. 拆卸将后驱动单元引擎支架适配器固定到引擎支架的螺栓,然后将引擎支架置于一旁。
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,18 毫米,4 个螺母,18 毫米
  6. 将后驱动单元和引擎支架适配器降到板条箱上。
  7. 将起重机架挂钩从后驱动单元适配器上拆下后置于一旁。
  8. 将后驱动单元引擎支架适配器从后驱动单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    3 个螺栓,15 毫米,3 个螺母,15 毫米
  9. 安装驱动单元。请参阅驱动单元 - 后 (4DU)(拆卸和安装)
  10. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
