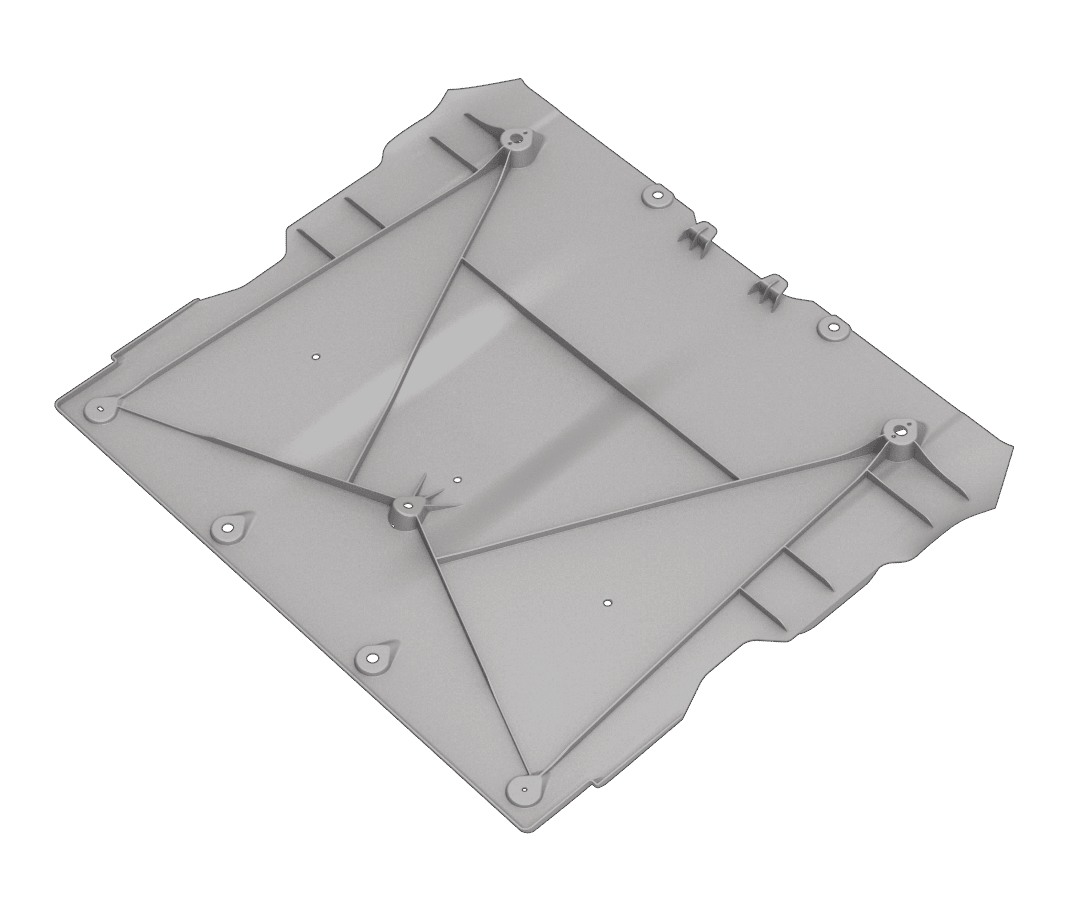

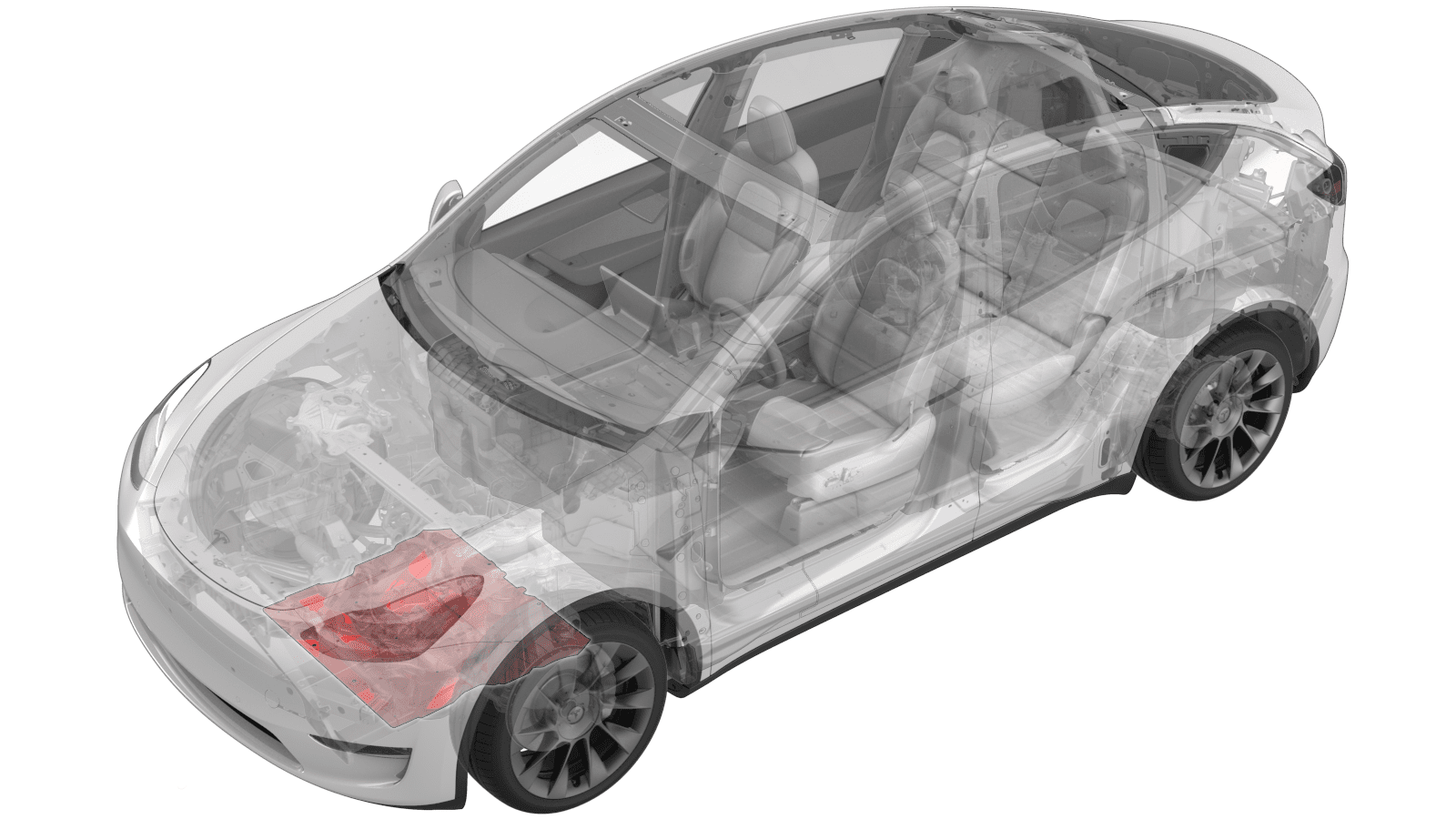

面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）

校正代码 12030102 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
流线型护板至车身螺母
8 Nm (5.9 lbs-ft)
  • 15 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件
重复使用
流线型护板至车身螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。

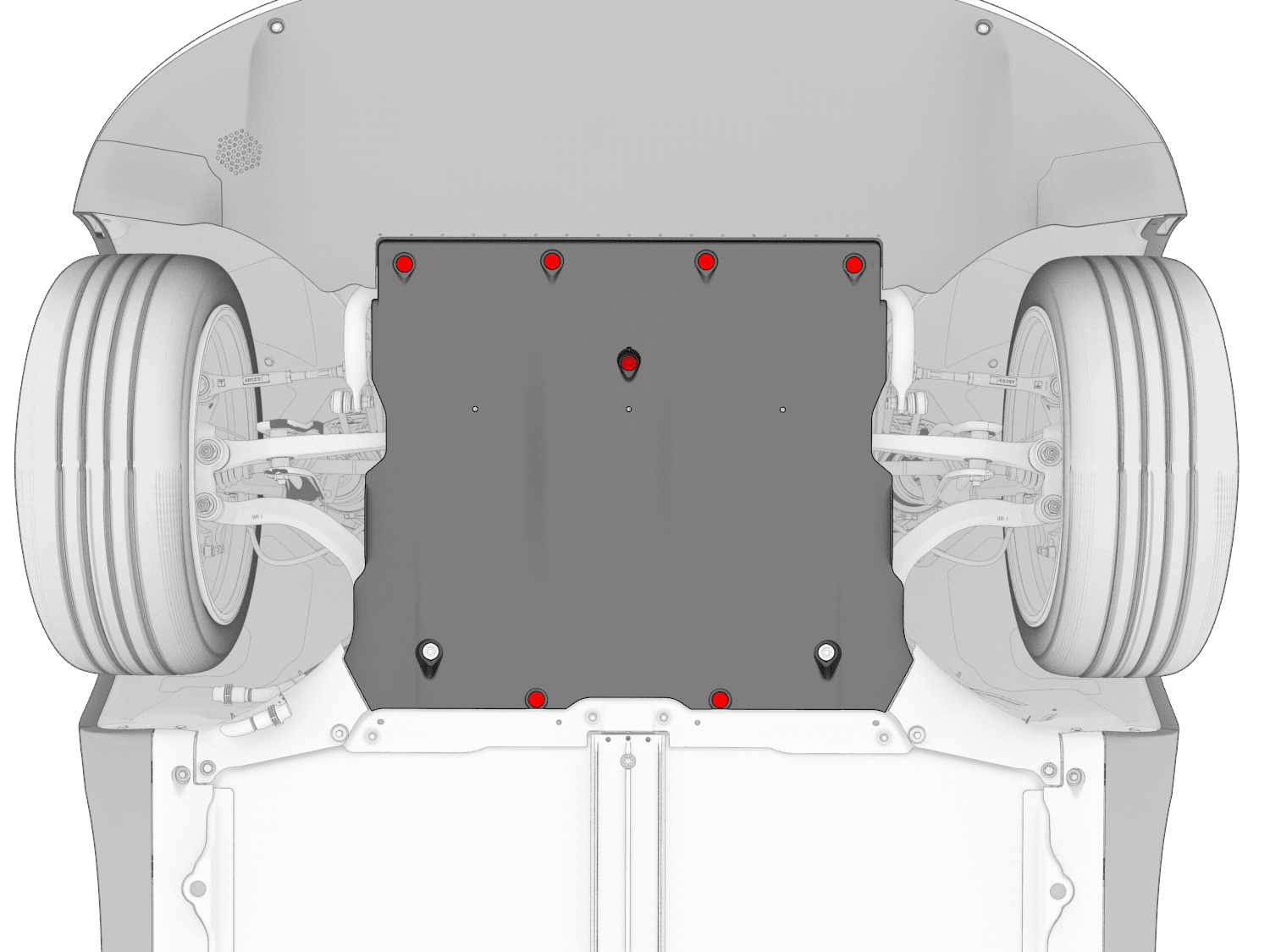

  2. 拆下将前流线型护板固定到车辆的螺栓 （7 个）。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
  3. 拆下将前流线型护板固定到车辆的螺母（2 个），然后将护板从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 15 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件

安装

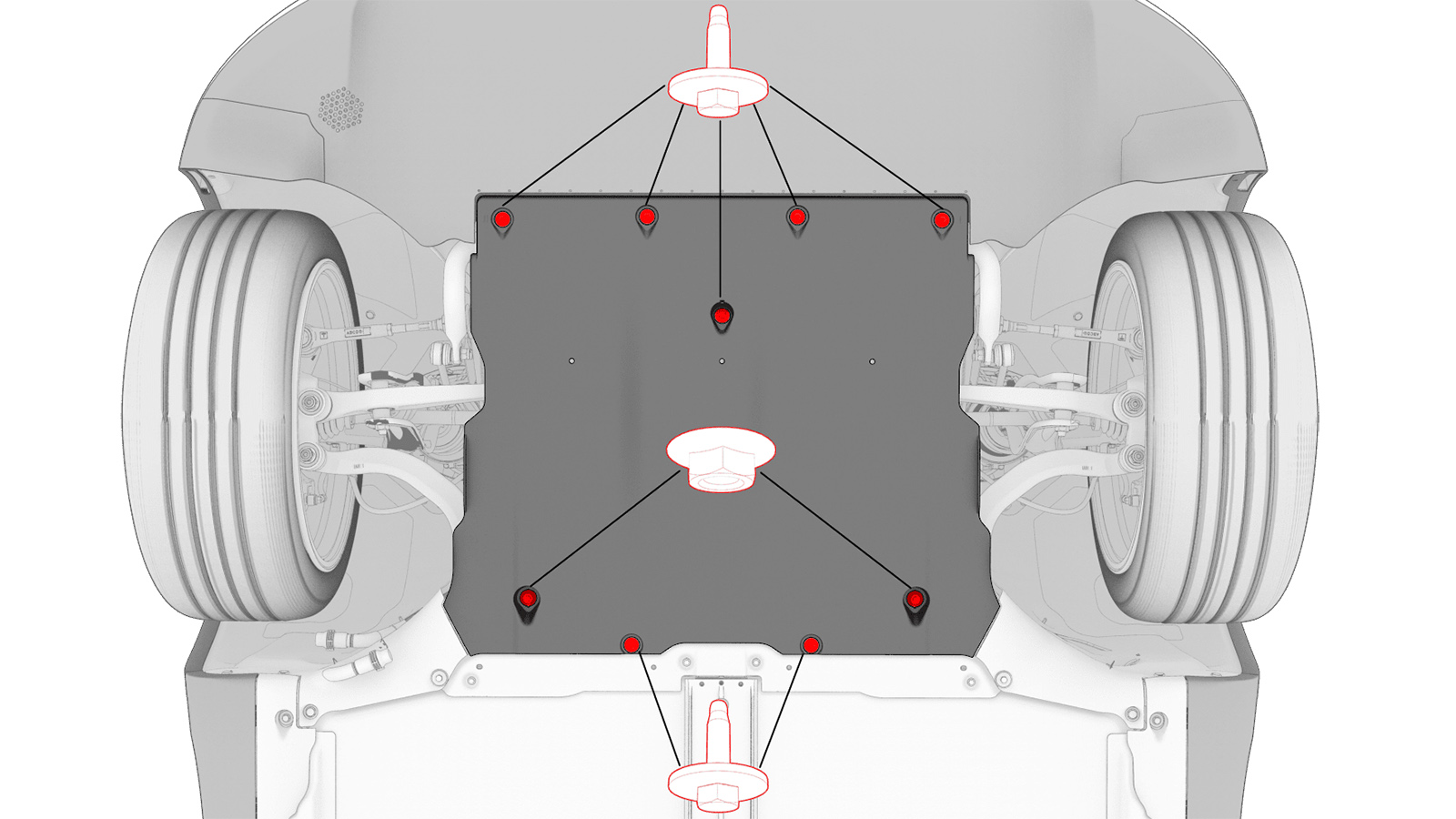

  1. 向将前流线型护板固定到车辆的螺栓 （7 个） 的螺纹涂上一层薄薄的 Loctite 222。
  2. 将前流线型护板安装到车辆底部，然后用手拧紧螺母（2 个），以暂时将护板固定到位。
  3. 手动拧紧将前流线型护板固定到车辆的螺栓（7 个）。
  4. 将螺母（2 个）和螺栓（7 个）紧固至正确扭矩规格。
    8 Nm (5.9 lbs-ft)
    5.5 Nm (4.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 15 毫米套筒 和 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
  5. 降下车辆。请参阅举升车辆 - 双柱举升机。
