软管 - 回流 - 动力总成 - 前驱动单元(拆卸和更换)

校正代码 18303122 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 12 日:将校准代码从 18301001 更正为 18303122,将用于空气净化的 Toolbox 例程替换为使用维修 UI 的步骤,并更新了 FRT 以便与最新程序验证匹配。

拆卸

  1. 升起并支撑车辆。请参阅 举升车辆 - 双柱举升机
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  4. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)
  6. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  7. 完全降下车辆。
  8. 在车辆前部下方放置一个液体收集容器。

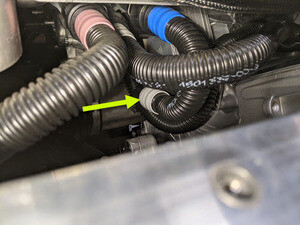

  9. 松开弹簧夹,断开前驱动单元动力总成回路软管与超级歧管的连接,然后立即塞住超级歧管。
    Informational PurposesAn informational icon, calling your attention
    尽快塞住超级歧管,以便尽可能地减少冷却液流失。
  10. 松开弹簧夹,断开前驱动单元动力总成回路软管与前驱动单元热交换器的连接,然后插接外螺纹接头和内螺纹接头。

安装

  1. 拆下插头,将前驱动单元动力总成回路软管安装到前驱动单元热交换器,然后紧固弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推-拉-推测试,确保软管已固定好。
  2. 拆下插头,将前驱动单元动力总成回路软管安装到超级歧管,然后紧固弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推-拉-推测试,确保软管已固定好。
  3. 取走车辆前部下方的液体收集容器。
  4. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  5. 降低车辆,直至轮胎接触到地面。
  6. 拆下冷却液罐盖。
  7. 将冷却液充注至“MAX”液位处。
  8. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  9. 通过触摸屏启用维护模式。请参阅维护模式
  10. 解锁车辆网关以进行诊断通信。请参阅网关(解锁)

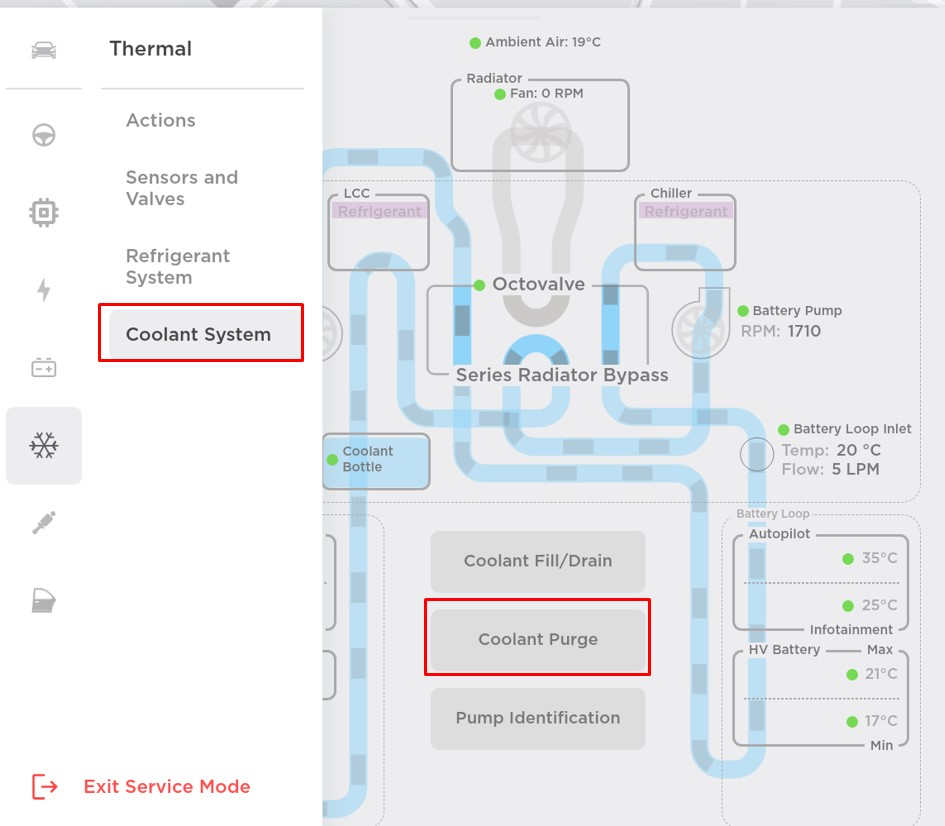

  11. 在触摸屏上,导航到“Thermal Actions”屏幕:点击 Service Mode Menu(“扳手”图标)> Thermal
  12. 点击 Coolant System > Coolant Purge,点击显示的弹出菜单中的 Run,然后等待例程完成。
    Informational PurposesAn informational icon, calling your attention
    确保驱动导轨处于关闭状态。打开驱动导轨将停止例程。
    Informational PurposesAn informational icon, calling your attention
    例程运行期间,监测冷却液罐,根据需要添加冷却液,使液位保持在 NOM 和 MAX 之间。
    Informational PurposesAn informational icon, calling your attention
    空气净化持续约 10 分钟。
  13. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液处于“MAX”液位处。
  14. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)
  15. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  16. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  17. 通过触摸屏退出维护模式。请参阅维护模式
