连接板 - 车载电脑 (Info-Ryzen)(拆卸和更换)

校正代码 211529120.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 10 日:软件更新步骤现在适用于所有车辆。
  • 2024 年 5 月 21 日:添加了“在安装前检查调制解调器兼容性”的说明。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com
  1. 打开两个前车门,降下两个前车窗。
  2. 将右前座椅向后移动。
  3. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  4. 拆下手套箱。请参阅手套箱 - 有膝部气囊(拆卸和更换)手套箱 - 无膝部气囊(拆卸和更换)
  5. 拆下右侧脚部空间风管和气波管道。请参阅 管道 - 气波 - RH(拆卸和更换)

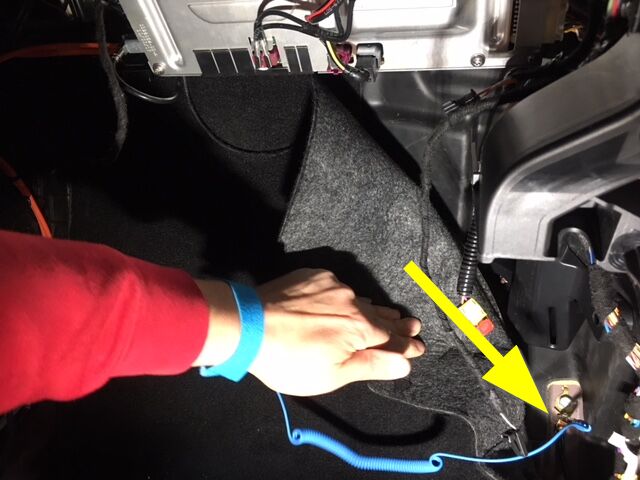

  6. 戴上静电放电 (ESD) 腕带,然后将腕带连接至车辆接地。

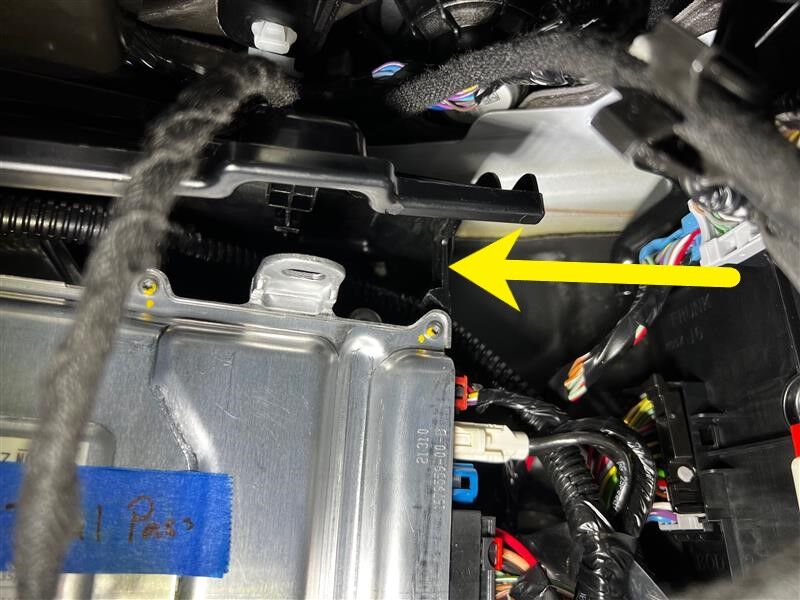

  7. 将遮阳板从车载电脑上松开。
    Informational PurposesAn informational icon, calling your attention
    2 个卡子;向外拉动左侧锁片以将其松开,然后向上提起,将遮阳板从车载电脑上松开

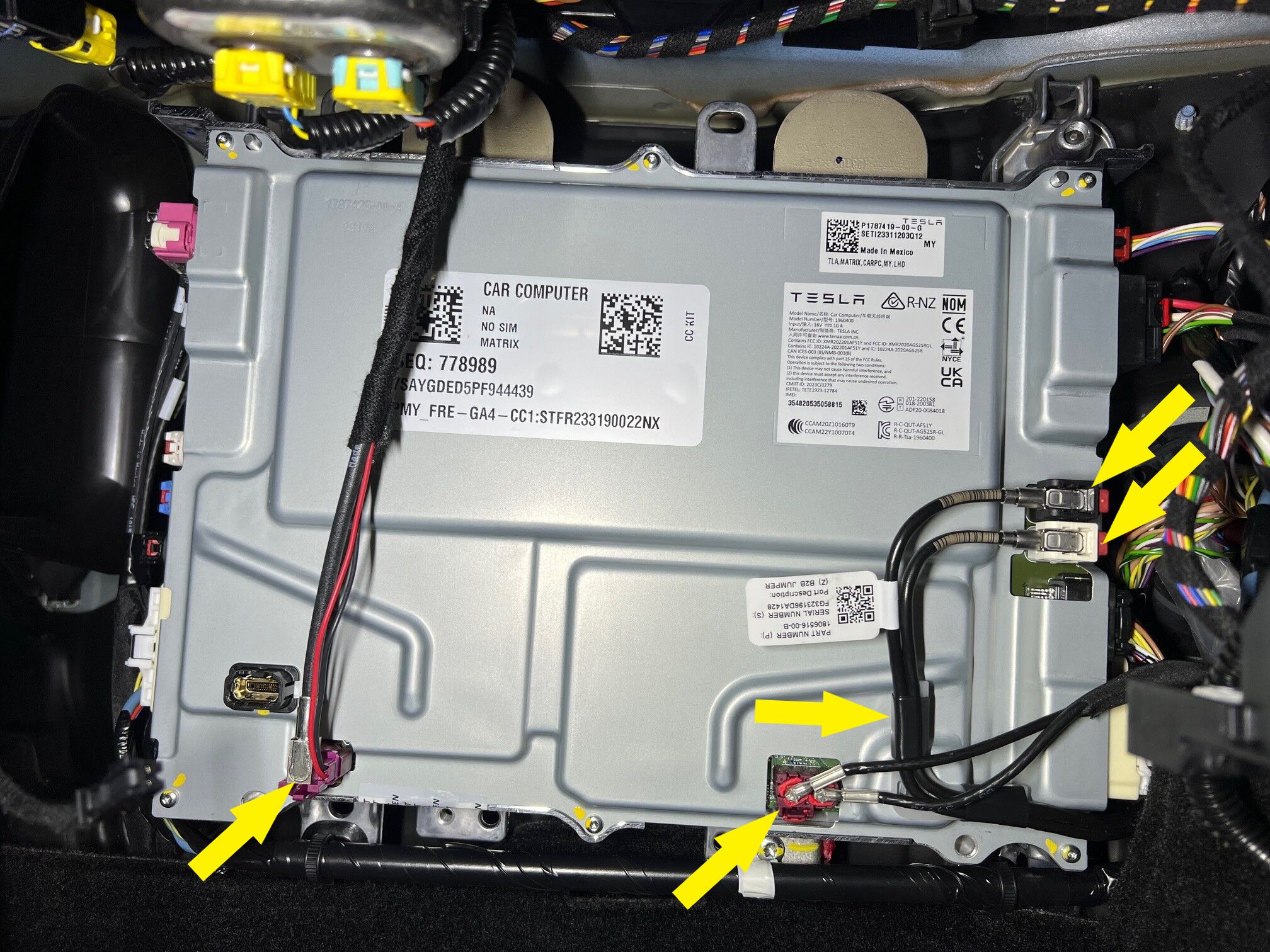

  8. 断开底部连接器(3 个)与车载电脑的连接。

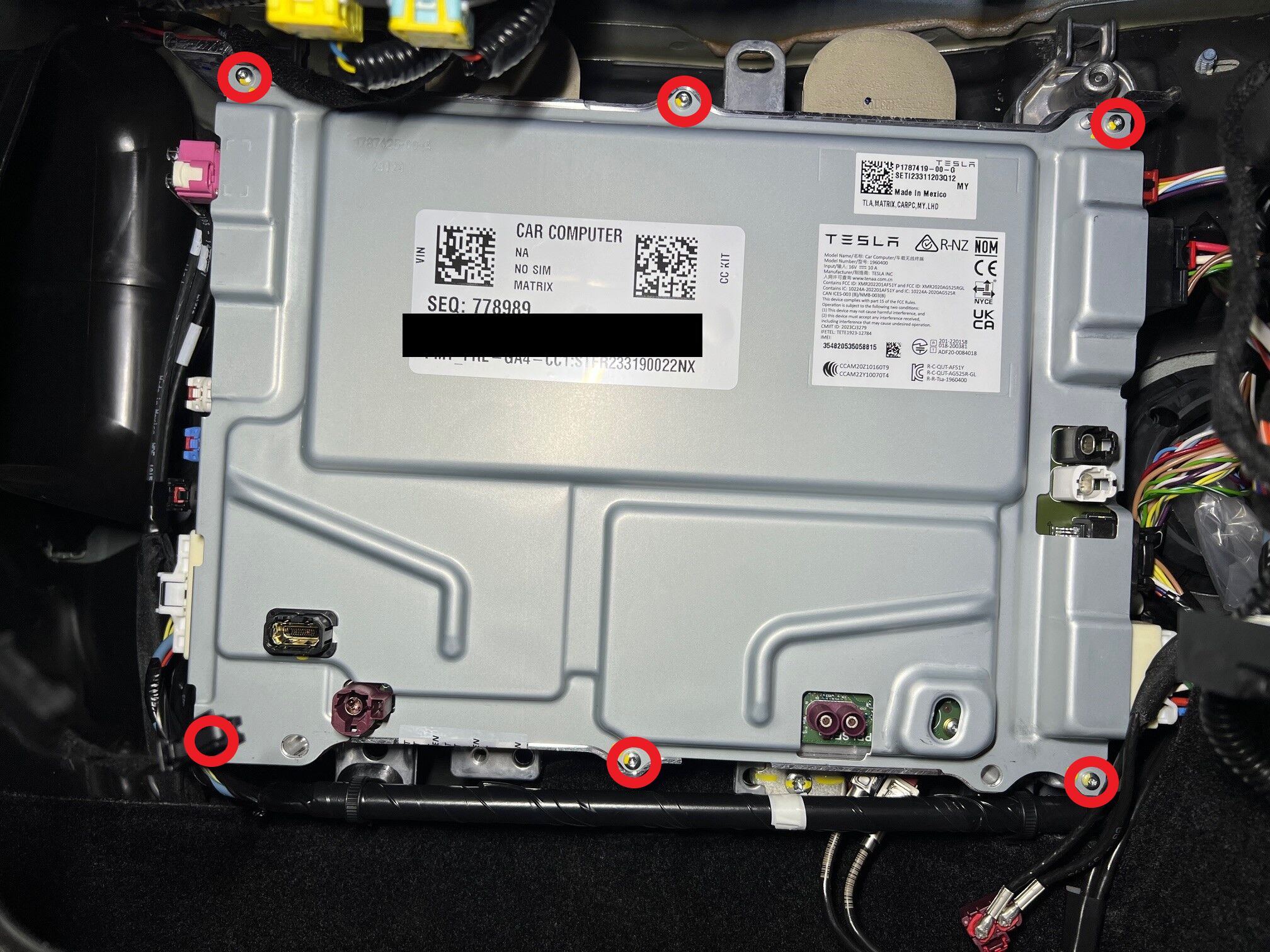

  9. 拆下并弃用将顶盖固定到车载电脑的螺钉(8 个),然后将顶盖从车载电脑上拆下。

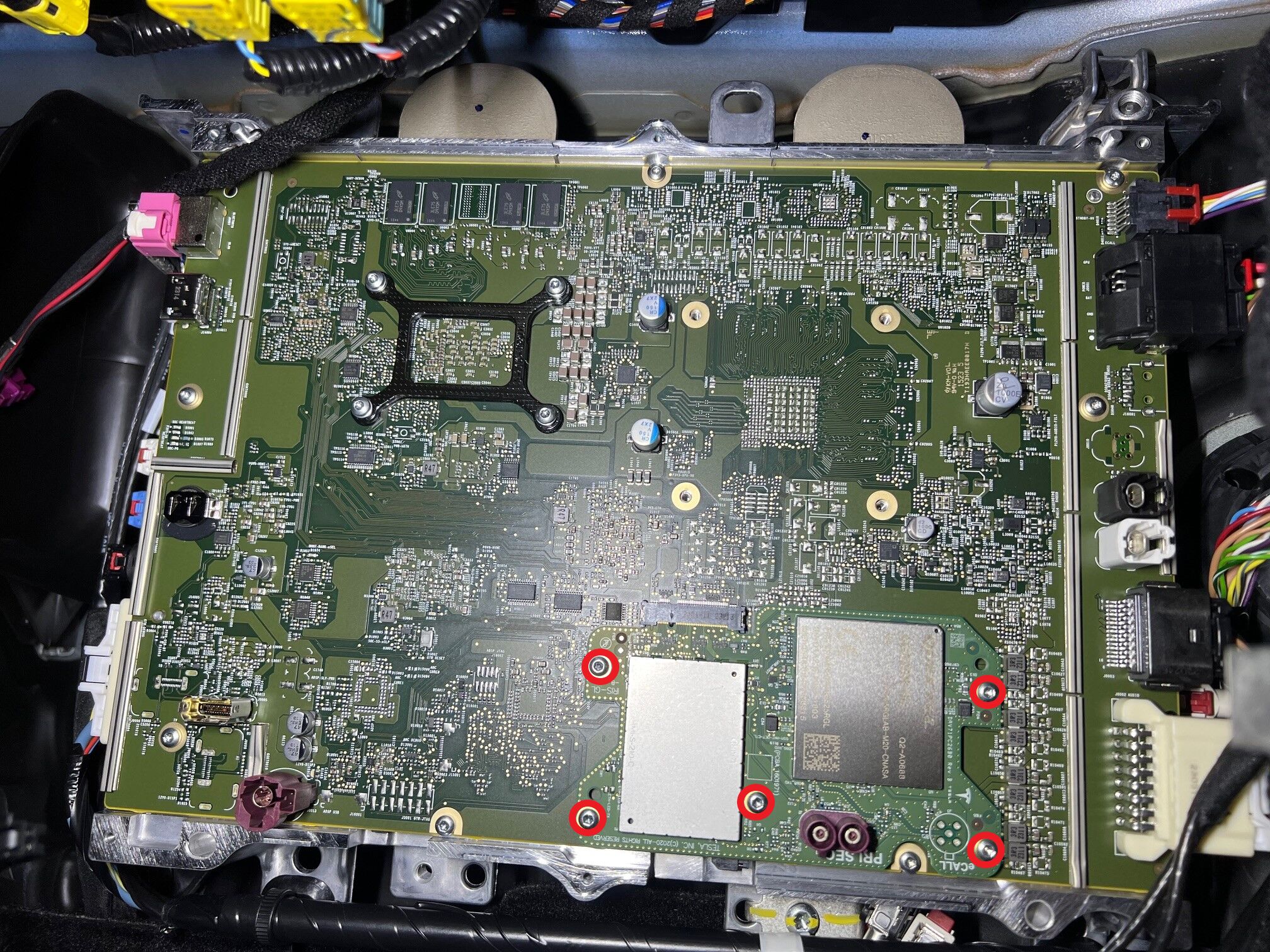

  10. 拆下并弃用用于固定连接卡的螺钉(5 个)。
  11. 向下滑动连接卡以将连接器与印刷电路板 (PCB) 连接器分离,然后将连接卡从车上拆下。

安装

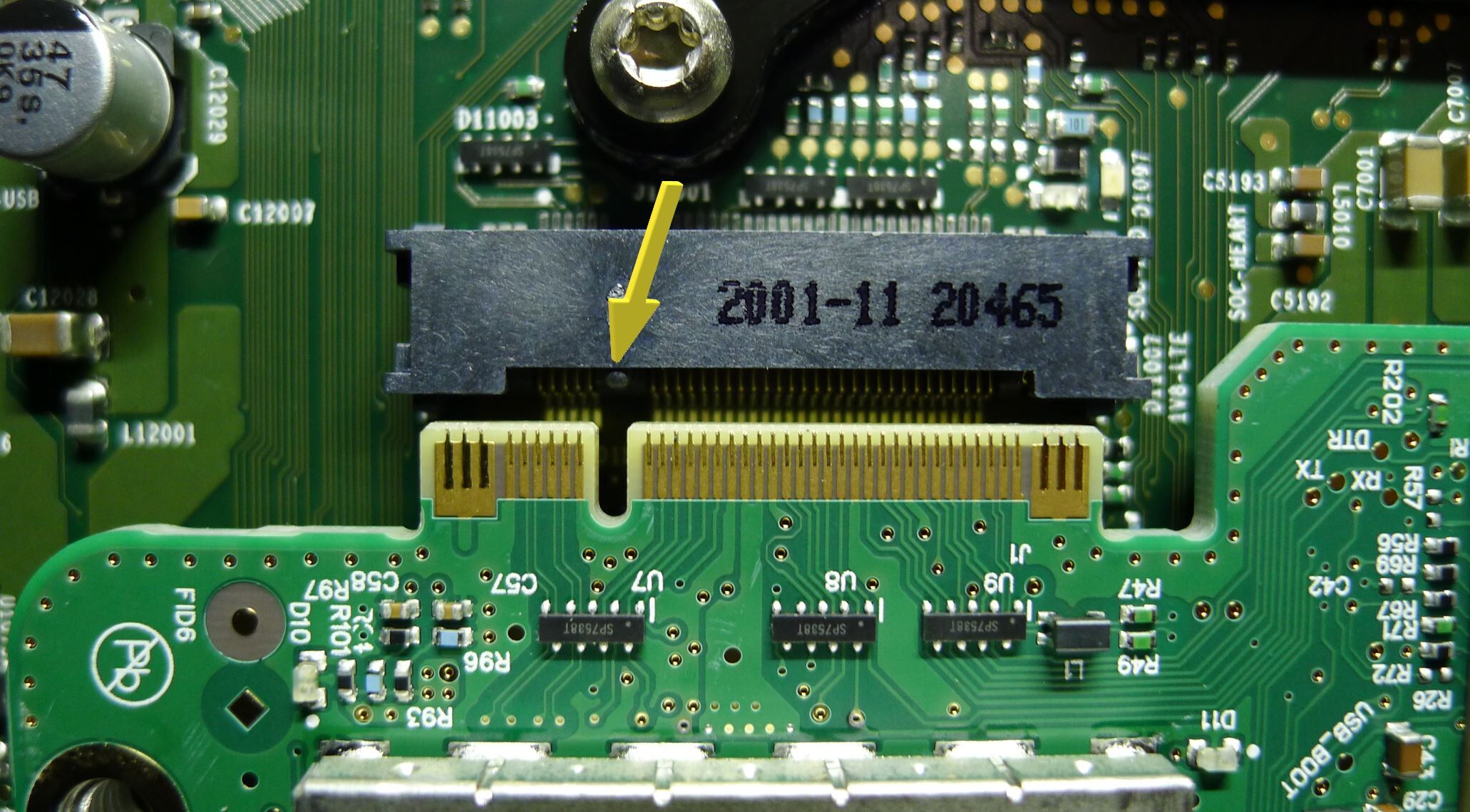

  1. 将连接卡插入印刷电路板 (PCB) 连接器。
    Informational PurposesAn informational icon, calling your attention
    请在安装前确认更换用调制解调器与原装调制解调器可互换。不得使用 Telit/Titan 调制解调器更换 Iris 调制解调器。
  2. 安装固定连接卡的螺钉。
    Informational PurposesAn informational icon, calling your attention
    5 个螺钉,T10,0.7 Nm;安装新的螺纹胶螺钉
  3. 将顶盖放在车载电脑上,然后紧固用于固定顶盖的螺钉。
    Informational PurposesAn informational icon, calling your attention
    8 个螺钉,T10,1.4 Nm;安装新螺钉
  4. 将底部连接器(3 个)连接到车载电脑上。

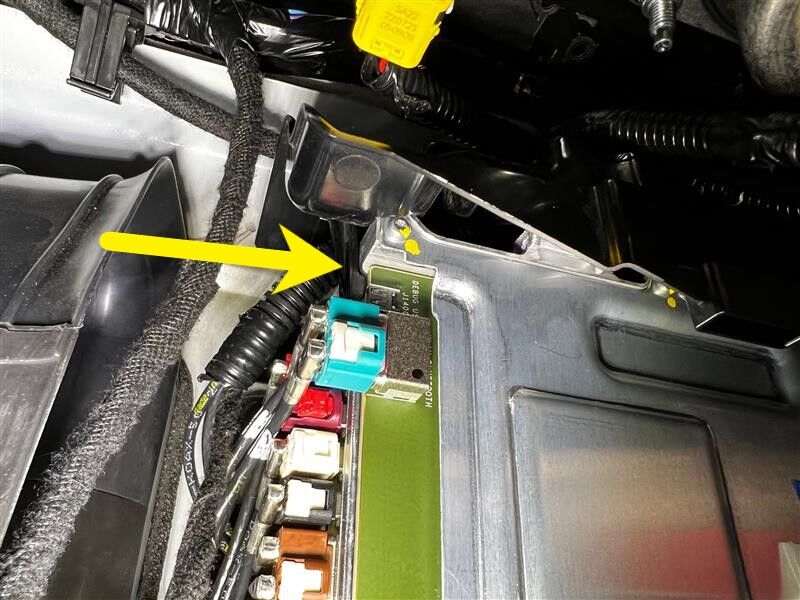

  5. 将遮阳板固定到车载电脑上。
    Informational PurposesAn informational icon, calling your attention
    4 个卡子;将冷却液管卡子与冷却液管对齐,然后降下遮阳板,直至所有卡子均固定
  6. 断开静电放电 (ESD) 腕带与车辆接地的连接,然后拆下腕带。
  7. 安装右侧脚部空间风管和气波管道。请参阅 管道 - 气波 - RH(拆卸和更换)
  8. 安装手套箱。请参阅手套箱 - 有膝部气囊(拆卸和更换)手套箱 - 无膝部气囊(拆卸和更换)
  9. 重新连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  10. 将右前座椅移回原位。
  11. 将车辆更新到最新固件版本。请参阅软件更新
    Informational PurposesAn informational icon, calling your attention
    确保将车辆连接到 WiFi,因为手机服务可能会无法正常运行。
  12. 对于北美或亚太地区,请转至步骤13。对于欧洲、中东和非洲地区,请执行这些子步骤以置换 eSIM 设定。
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 在 Toolbox 中,选择Actions/Autodiag选项卡,然后搜索 “bootstrap”。
    3. 点击PROC_ICE_X_DUAL-BOOTSTRAP-E-SIMSearch for routine in ToolboxSwap Dual Bootstrap eSIM Operator,选择kpn,然后再点击Run
    4. 断开笔记本电脑与车辆的连接。
  13. 确认 BT、WiFi 和 LTE 正常运行。
  14. 升起两个前车窗,关闭两个前车门。
