线束 - 方向盘（拆卸和更换）

校正代码 17100052 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。

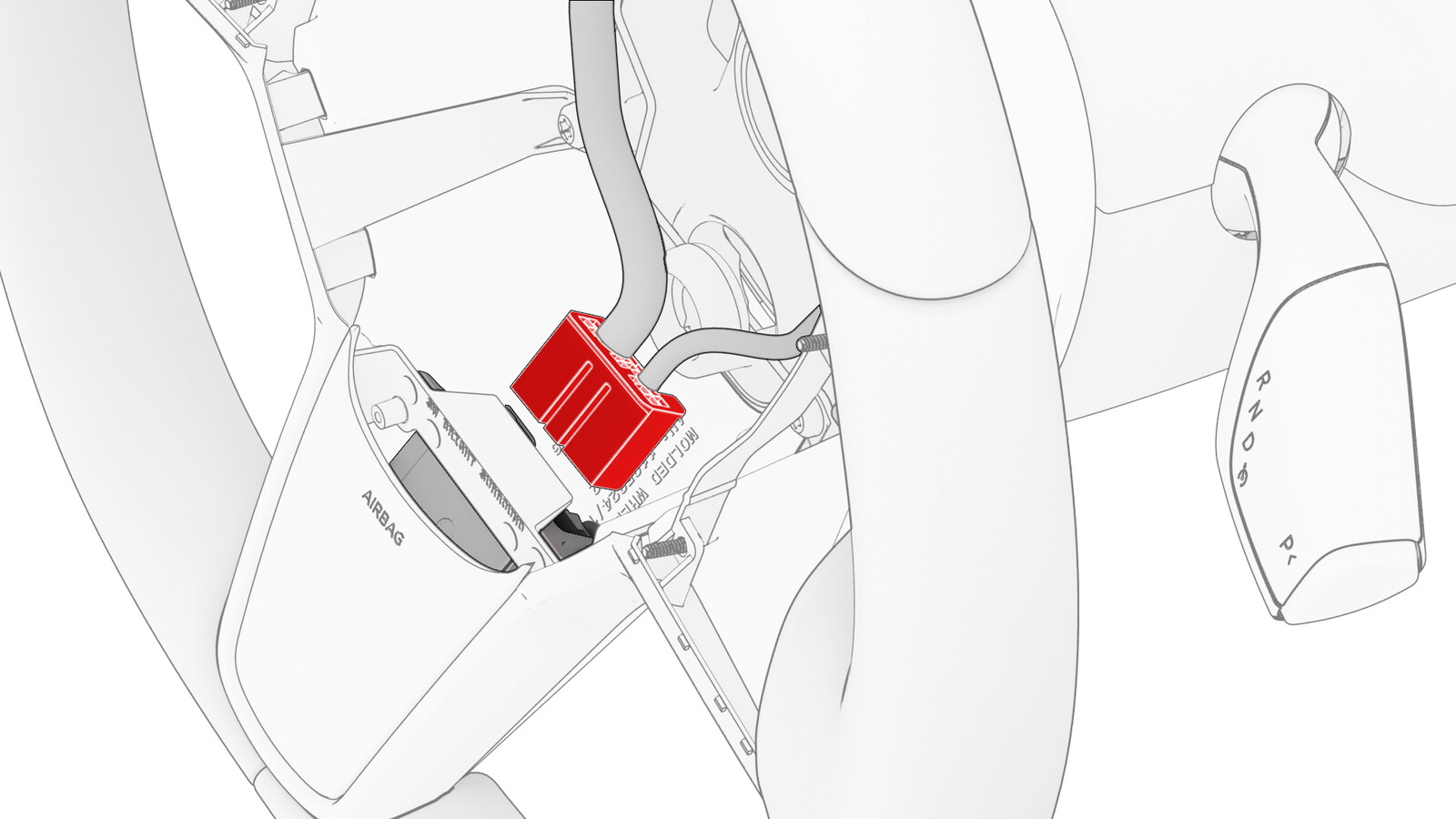

  2. 断开方向盘电气线束与连接器之间的连接。

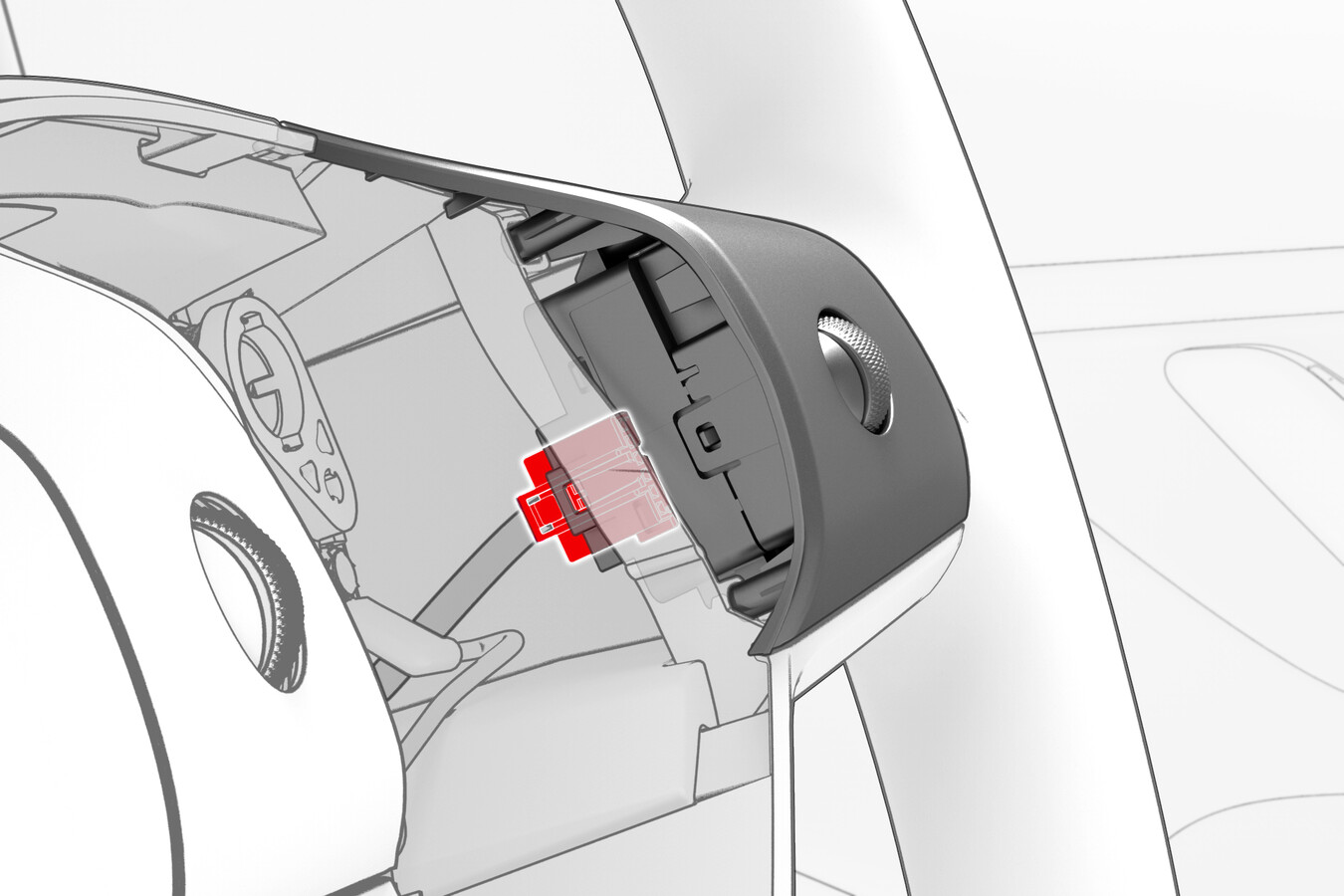

  3. 断开电气线束与方向盘 LH 开关连接器的连接。

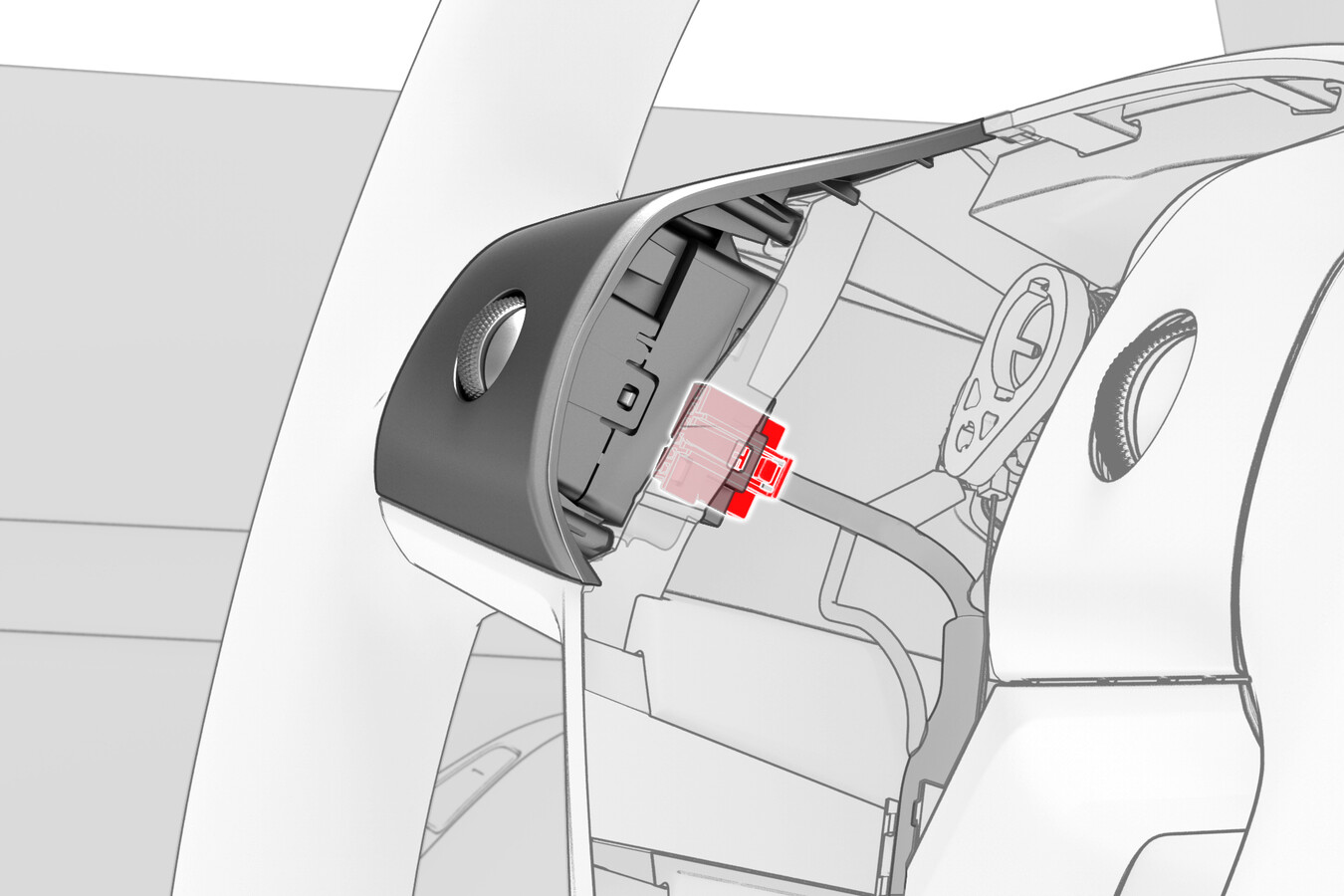

  4. 断开电气线束与方向盘 RH 开关连接器的连接。
  5. 松开用于连接喇叭总成的夹子，然后将喇叭总成移至侧面。
  6. 断开电气线束与下部连接器的连接，然后从方向盘上拆下电气线束。
  7. 断开方向盘喇叭总成线束电气连接器。
  8. 松开将方向盘线束固定到喇叭总成的夹子。

安装

  1. 紧固将方向盘线束固定到喇叭总成的夹子。
  2. 连接方向盘喇叭总成线束电气连接器。
  3. 将电气线束安装到方向盘中，然后将电气线束连接到下部连接器。
  4. 将喇叭总成移至中央，然后拧紧固定喇叭总成的夹子。
  5. 将电气线束连接到方向盘 RH 开关连接器。
  6. 将电气线束连接到方向盘 LH 开关连接器。
  7. 将方向盘电气线束连接到连接器。
  8. 安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
